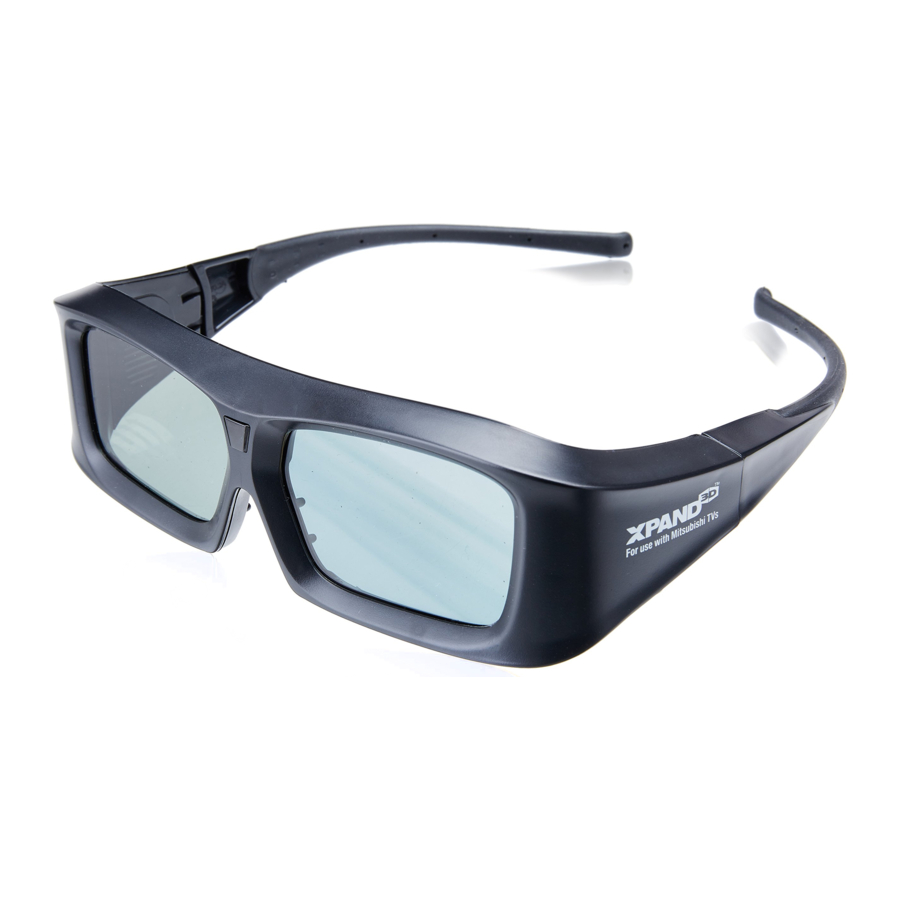

Xpand 3D - Schnellinstallationsanleitung für 3D-Brillen

Erste Schritte

Lieferumfang

• Eine (1) 3D-Brille
• Eine (1) Stofftasche
• Drei (3) Nasenpads
• Zwei (2) zusätzliche CR2032-Batterien
• Ein (1) externer IR-Sender (nur im 3DG-EX103-Paket enthalten)


Kompatibilität

Die 3D-Brille ist mit MITSUBISHI 3D-Fernsehern kompatibel.

Funktionalität des Geräts

Geräteübersicht

1. Taste (EIN, AUS)
2. LED-Anzeige

Ein-/Ausschalten des Geräts

1. EIN: Taste (1) einmal drücken
2. LED-Anzeige (2) leuchtet von aus nach hell auf
3. AUS: Taste (1) einmal drücken
4. LED-Anzeige (2) dimmt von hell nach aus ab

Verwendung mit Mitsubishi 3D-Fernsehern

1. Versorgen Sie den Fernseher mit einem 3D-Videosignal.
2. Schalten Sie den 3D-Modus am Fernseher ein. In vielen Fällen wechseln 3D-Fernseher automatisch in den 3D-Modus. Bei 3D Ready-Fernsehern muss der 3D-Modus manuell eingeschaltet werden.
3. Schalten Sie die 3D-Brille ein und richten Sie sie auf den Fernseher oder den IR-Sender. Die Brille synchronisiert sich automatisch in ca. 2 Sekunden.
4. Am Ende des 3D-Programms müssen Sie den 3D-Modus am Fernseher wieder ausschalten, falls Sie ihn manuell aktiviert haben. Schalten Sie auch die 3D-Brille aus, um Batteriestrom zu sparen.

Wenn Ihr Mitsubishi-Fernseher einen externen IR-Sender benötigt, stellen Sie sicher, dass der Sender korrekt an der Rückseite des Fernsehers oder am Mitsubishi 3D-Adapter angeschlossen ist (weitere Anweisungen finden Sie im Abschnitt zur Sender-Funktionalität).
Der Grund dafür ist, dass die Brille nicht synchronisiert, wenn der 3D-Modus ausgeschaltet ist oder kein 3D-Signal vorhanden ist.

Gerät für die Verwendung in XPAND-ausgestatteten Kinos einstellen

• Die Brille benötigt nach dem Einschalten etwa zwei Sekunden, um sich automatisch mit XPAND-Kinos zu synchronisieren.

Batteriewechsel

1. Batteriefach öffnen
2. Batterie entnehmen
3. Neue Batterie einsetzen. Das +-Symbol und die Batterietypbezeichnungen müssen nach außen zeigen.
4. Batteriefach schließen


Fehlerbehebung

Brille funktioniert nicht: Stellen Sie sicher, dass die Brille eingeschaltet ist. Wenn die Probleme weiterhin bestehen, versuchen Sie, Umgebungslicht auszuschalten oder Fenster zu beschatten, wenn intensives Sonnenlicht vorhanden ist. Stellen Sie sicher, dass der IR-Sender am Fernseher nicht durch Gegenstände blockiert ist und dass der Betrachtungswinkel nicht zu groß ist.

Beachten Sie die Bedienungsanleitung Ihres Fernsehers oder die ergänzende Online-Bedienungsanleitung für Details zu den 3D-Modi und -Einstellungen Ihres Fernsehers.

Sender-Funktionalität

(Sender nur im 3DG-EX103-Paket enthalten)

Senderübersicht

1. Standard-VESA-Anschluss
2. Rote LED-Anzeige (in Form eines X)
3. IR-Signal-Emissionsfläche (glänzend)

Verwendung mit Mitsubishi 3D-Fernsehern

1. Verbinden Sie den Senderanschluss mit dem entsprechenden VESA-Stereoanschluss am Fernseher.
2. Sobald der Sender mit dem Fernseher verbunden ist, stellen Sie bitte sicher, dass sich der Fernseher im 3D-Modus befindet. Überprüfen Sie das X-Symbol auf dem Sender; das rote Licht sollte leuchten, was anzeigt, dass der Sender funktioniert.
3. Positionieren Sie den Sender so, dass die signalemittierende Oberfläche (gegenüber dem Kabel) auf Ihre Betrachtungsposition vor dem Fernseher zeigt. Es sollte eine klare Sichtverbindung zwischen dem Sender und Ihrer TV-Betrachtungsposition bestehen. Der Sender benötigt keine Batterie.

Fehlerbehebung

Der Sender ist verbunden, aber die Brille funktioniert immer noch nicht: Bitte stellen Sie sicher, dass Ihre Brille eingeschaltet ist, dass Ihr Fernseher sich im 3D-Modus befindet und dass die IR-Emissionsfläche auf Ihre TV-Betrachtungsposition gerichtet ist.

Achtung – Begleitende
Dokumentation
konsultieren

Wichtige Sicherheitshinweise

• Lesen Sie diese Anweisungen.
• Bewahren Sie diese Anweisungen auf.
• Beachten Sie alle Warnungen.
• Befolgen Sie alle Anweisungen.
• Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.
• Nur mit einem trockenen Tuch reinigen.
• Verwenden Sie nur das mitgelieferte Zubehör.

Batterie

Batterie nur durch Typ CR2032
ersetzen. Die Verwendung einer anderen Batterie kann
eine Brand- oder Explosionsgefahr darstellen.

Batterie kann explodieren,
wenn sie falsch behandelt wird. Nicht aufladen,
zerlegen oder ins Feuer werfen.

Gebrauchte Batterie umgehend entsorgen. Von Kindern fernhalten.

Für ein sicheres und komfortables 3D-Seherlebnis müssen Zuschauer die unten beschriebenen Empfehlungen befolgen

• Brechen Sie das Ansehen bewegter Bilder ab, wenn Sie Symptome wie Kopfschmerzen, Schwindel, Übelkeit, Unwohlsein und jegliche unangenehme Gefühle verspüren, die durch die Bilder verursacht werden könnten. Es ist ratsam, jede Stunde eine Pause von 5 bis 15 Minuten einzulegen, auch wenn keine Symptome auftreten.
• Machen Sie die Betrachtungsbedingungen angenehm, indem Sie:
  • die Beleuchtung, den Ton und die Klimaanlage anpassen
  • die Höhe von Stuhl und Schreibtisch an Ihre Körpergröße anpassen
  • die Helligkeit, den Fokus oder andere Parameter Ihres Anzeigegeräts oder Ihrer Bediengeräte anpassen.
• Erziehungsberechtigte werden ermutigt, die Gesundheit ihrer Kinder durch die Kontrolle der Betrachtungsbedingungen zu schützen.
• Vermeiden Sie unnötige Ermüdung durch Überarbeitung oder Schlafmangel, bevor Sie visuelle Produkte ansehen.
• Neigen Sie beim Betrachten stereoskopischer Bilder Ihren Kopf nicht relativ zur horizontalen Richtung der Bilder.
• Brechen Sie das Ansehen stereoskopischer Bilder ab, wenn Sie Doppelbilder bemerken. Es ist wichtig, dass Anzeigegeräte entsprechend angepasst werden.
• Die in dieser Liste beschriebenen Empfehlungen können für einige visuelle Produkte stärker zutreffen als für andere.

Technische Daten

3D-Brille
Gewicht (stereoskopische 3D-Brille): 1.76oz (50g)
Stromversorgung: Batterietyp CR2032 3Vdc / 0.2A
Betriebstemperatur: 5°C (41°F) – 40°C (104°F)

IR-Sender
Gewicht: 2.65 oz (75 g)
Stromversorgung: über Standard-Stereo-VESA-Anschluss
Betriebstemperatur: 5°C (41°F) – 40°C (104°F)

Für weitere Informationen besuchen Sie die XPAND-Website unter www.xpand.me

Garantie

1 Jahr eingeschränkte Produktreparatur-/Ersatzgarantie. Für eine detaillierte Garantieerklärung besuchen Sie www.xpand.me
