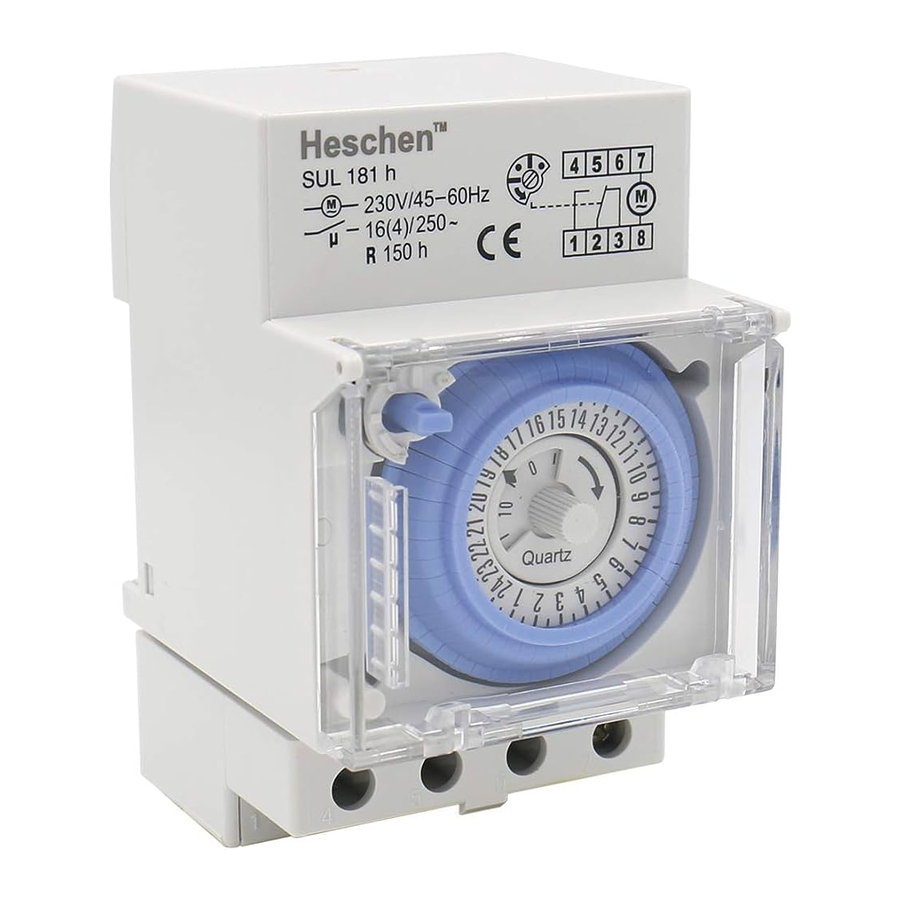

Theben SYN 161 h, SUL 181 h - Elektromechanische Zeitschaltuhr Handbuch
MONTAGEANLEITUNG
Sicherheitshinweise: Elektrische Geräte dürfen nur von einer Elektrofachkraft angeschlossen und montiert werden. Manipulationen und Änderungen am Schalter führen zum Verlust der Garantie. Die nationalen Vorgaben und die geltenden Sicherheitsvorschriften sind zu beachten.
Synchron
230 V / 50 Hz
Quarz * R = 3d (72h) LiMh
230 V / 45 – 60 Hz
*Das Quarzwerk startet automatisch nach wenigen Minuten durch Anlegen einer Spannung. Die volle Gangreserve ist nach ca. 3 Tagen aufgebaut.
ZEITEINSTELLUNG
24-STUNDEN-PROGRAMM
Manuelle Steuerung EIN/AUS (Vorrangsteuerung)
Drehen Sie die Steuerachse
in Pfeilrichtung um eine Raste; EIN=
oder AUS =
. Die manuelle Steuerung wird durch den nächsten gegenläufigen Befehl des automatischen Programmablaufs automatisch aufgehoben.
Dauersteuerung EIN/AUS
Stellen Sie den Handhebel
auf »perm« = Dauersteuerung; durch Drehen der Steuerachse in Pfeilrichtung kann nun die gewünschte Dauersteuerung EIN oder AUS eingestellt werden. Durch Drehen des Handhebels auf »Auto« = Automatiksteuerung wird die Dauersteuerung beendet. Die aktuelle Schaltstellung bleibt erhalten, bis der nächste gegenläufige Befehl des automatischen Programmablaufs ausgelöst wird. Eine sofortige Korrektur kann mittels der manuellen Steuerung (Vorrangsteuerung) vorgenommen werden.
