Εγχειρίδιο Λειτουργίας Pro1 IAQ T755

Κίνδυνος ζημιάς στον εξοπλισμό
Μην θέτετε σε λειτουργία το σύστημα ψύξης εάν η εξωτερική θερμοκρασία είναι κάτω από 50˚ F (10˚ C) για να αποφύγετε πιθανή ζημιά στον συμπιεστή.

ΓΡΗΓΟΡΗ ΑΝΑΦΟΡΑ ΘΕΡΜΟΣΤΑΤΗ

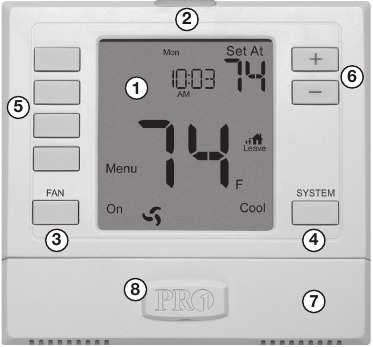

Γνωριμία με τον θερμοστάτη σας

1. LCD

   1. Ημέρες της εβδομάδας και ώρα
   2. Εμφανίζει την επιλεγμένη από τον χρήστη θερμοκρασία σημείου ρύθμισης.
   3. Επιλογές Μενού (Menu Options):
      Εμφανίζει διαφορετικές επιλογές
   4. +1 θα εμφανιστεί στην οθόνη όταν είναι ενεργό το δεύτερο στάδιο θέρμανσης ή ψύξης.
      +2 θα εμφανιστεί για το τρίτο στάδιο θέρμανσης.
   5. Υποδεικνύει την τρέχουσα θερμοκρασία δωματίου.
   6. Το HOLD (ΚΡΑΤΗΣΗ) εμφανίζεται όταν το πρόγραμμα του θερμοστάτη παρακάμπτεται μόνιμα.
   7. Ένδειξη Χαμηλής Μπαταρίας (Low Battery Indicator):
      Αντικαταστήστε τις μπαταρίες όταν εμφανίζεται αυτή η ένδειξη.
   8. Εικονίδια Προγραμματιζόμενης Χρονικής Περιόδου (Programmable Time Period Icons):
      Αυτός ο θερμοστάτης έχει 4 προγραμματιζόμενες χρονικές περιόδους ανά ημέρα.
   9. System (Σύστημα):
      Επιλέγει θέρμανση, απενεργοποίηση ή ψύξη ανάλογα με τις ανάγκες.
   10.
       Το εικονίδιο COOL (ΨΥΞΗ), HEAT (ΘΕΡΜΑΝΣΗ) ή FAN (ΑΝΕΜΙΣΤΗΡΑΣ) θα εμφανιστεί όταν είναι ενεργοποιημένη η COOL (ΨΥΞΗ), η HEAT (ΘΕΡΜΑΝΣΗ) ή ο FAN (ΑΝΕΜΙΣΤΗΡΑΣ). ΣΗΜΕΙΩΣΗ: Η λειτουργία καθυστέρησης συμπιεστή είναι ενεργή εάν αυτά τα εικονίδια αναβοσβήνουν. Ο συμπιεστής δεν θα ενεργοποιηθεί έως ότου παρέλθει η καθυστέρηση των 5 λεπτών.
2. Κουμπί Φωτός που Φωτίζει στο Σκοτάδι (Glow in the Dark Light Button)
3. Κουμπί Ανεμιστήρα (Fan Button)
4. Κουμπί Συστήματος (System Button)
5. Κουμπιά Προγράμματος Χρήστη (User Program Buttons)
6. Κουμπιά Θερμοκρασίας Σημείου Ρύθμισης (Temperature Setpoint Buttons)
7. Θύρα Μπαταρίας (Battery Door)
8. Universal Private Label Badge

Η ένδειξη χαμηλής μπαταρίας εμφανίζεται όταν η ισχύς της μπαταρίας AA είναι χαμηλή. Εάν ο χρήστης δεν αντικαταστήσει την μπαταρία εντός 21 ημερών, η οθόνη του θερμοστάτη θα εμφανίζει μόνο την ένδειξη χαμηλής μπαταρίας ως τελική προειδοποίηση πριν ο θερμοστάτης καταστεί μη λειτουργικός. Οι μπαταρίες βρίσκονται στο μπροστινό μέρος του θερμοστάτη.

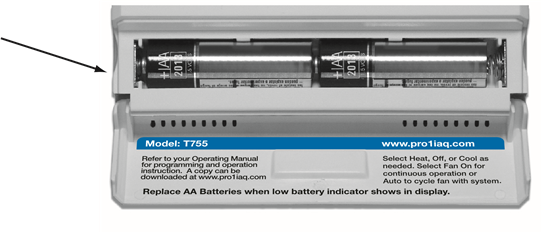

Πληροφορίες μπαταρίας

Ανοίξτε τη θύρα της μπαταρίας στο μπροστινό μέρος του θερμοστάτη και τοποθετήστε 2 αλκαλικές μπαταρίες AA (περιλαμβάνονται).

ΛΕΙΤΟΥΡΓΙΑ ΘΕΡΜΟΣΤΑΤΗ

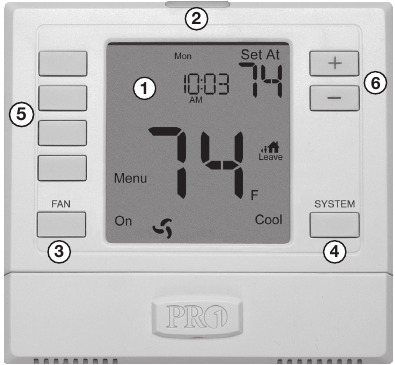

Εύχρηστα χειριστήρια

Όταν εμφανιστεί το εικονίδιο της μπαταρίας , αντικαταστήστε αμέσως τις μπαταρίες AA. Η μη τήρηση αυτής της οδηγίας μπορεί να οδηγήσει σε μη λειτουργία του συστήματος θέρμανσης και ψύξης.

1. Οθόνη LCD (LCD Display)
2. Κουμπί Φωτός που Φωτίζει στο Σκοτάδι: (Glow in the Dark Light Button:)
   Το κουμπί φωτός που φωτίζει στο σκοτάδι θα φωτίζεται αυτόματα για αρκετές ώρες μετά την έκθεση στο φως του περιβάλλοντος. Αυτό το κουμπί ανάβει το φως της οθόνης όταν πατηθεί.
3. Κουμπί Ανεμιστήρα: (Fan Button:)
   Επιλέξτε ON (ΕΝΕΡΓΟΠΟΙΗΣΗ) ή AUTO (ΑΥΤΟΜΑΤΟ). Το πλήκτρο ON (ΕΝΕΡΓΟΠΟΙΗΣΗ) θα θέσει σε συνεχή λειτουργία τον ανεμιστήρα. Το πλήκτρο AUTO (ΑΥΤΟΜΑΤΟ) θα θέσει σε λειτουργία τον ανεμιστήρα μόνο όταν είναι ενεργοποιημένο το σύστημα θέρμανσης ή ψύξης.
   Μια σημείωση σχετικά με τον προγραμματιζόμενο ανεμιστήρα: (A Note About Programmable Fan:)
   Η λειτουργία προγραμματιζόμενου ανεμιστήρα θα θέσει σε συνεχή λειτουργία τον ανεμιστήρα κατά τη διάρκεια οποιασδήποτε χρονικής περιόδου έχει προγραμματιστεί να είναι ενεργοποιημένος. Αυτός είναι ο καλύτερος τρόπος για να διατηρείται ο αέρας σε κυκλοφορία και να εξαλείφονται τα θερμά και ψυχρά σημεία στο κτίριό σας.
4. Κουμπί Συστήματος: (System Button:)
   Επιλέγει τη λειτουργία του συστήματος HVAC. Η επιλογή HEAT (ΘΕΡΜΑΝΣΗ) ενεργοποιεί τη λειτουργία θέρμανσης. Η επιλογή COOL (ΨΥΞΗ) ενεργοποιεί τη λειτουργία κλιματισμού. Η επιλογή OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ) απενεργοποιεί τόσο τη θέρμανση όσο και την ψύξη. (Το EM Heat (ΕΜ Θέρμανση) θα εμφανιστεί ως επιλογή εάν λειτουργεί μια αντλία θερμότητας. Η ρύθμιση EM Heat (ΕΜ Θέρμανση) θα ενεργοποιήσει την Εφεδρική Θέρμανση.)
5. Κουμπιά Χρήστη: (User Buttons:)
   Χρησιμοποιήστε αυτά τα κουμπιά για να ρυθμίσετε τις επιλογές προγραμματισμού σας.
6. Κουμπιά Θερμοκρασίας Σημείου Ρύθμισης: (Temperature Setpoint Buttons:)
   Πατήστε τα κουμπιά + ή - για να επιλέξετε την επιθυμητή θερμοκρασία δωματίου.

ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΤΟΥ ΘΕΡΜΟΣΤΑΤΗ

Ρύθμιση Ώρας

Θα δείτε μια επιλογή TECHNICIAN SETUP (ΡΥΘΜΙΣΕΙΣ ΤΕΧΝΙΚΟΥ) μετά το πάτημα του πλήκτρου MENU (ΜΕΝΟΥ).
Αυτό το πλήκτρο TECHNICIAN SETUP (ΡΥΘΜΙΣΕΙΣ ΤΕΧΝΙΚΟΥ) προορίζεται για τη διαμόρφωση του εγκαταστάτη και ΔΕΝ θα πρέπει να αλλάξει εκτός εάν συμβουλευτείτε τον Επαγγελματία Τεχνικό Θέρμανσης και Κλιματισμού.

Ακολουθήστε τα παρακάτω βήματα για να ρυθμίσετε την τρέχουσα ώρα:

1. Πατήστε MENU (ΜΕΝΟΥ)
2. Πατήστε SET TIME (ΡΥΘΜΙΣΗ ΩΡΑΣ)
3. Η ημέρα της εβδομάδας θα αναβοσβήνει.
   Χρησιμοποιήστε το πλήκτρο ή για να επιλέξετε την τρέχουσα ημέρα της εβδομάδας.
4. Πατήστε NEXT STEP (ΕΠΟΜΕΝΟ ΒΗΜΑ)
5. Η τρέχουσα ώρα αναβοσβήνει.
   Χρησιμοποιήστε το πλήκτρο ή για να επιλέξετε την τρέχουσα ώρα. Όταν χρησιμοποιείτε 12ωρη ώρα, βεβαιωθείτε ότι έχετε επιλέξει τη σωστή επιλογή π.μ. ή μ.μ.
6. Πατήστε NEXT STEP (ΕΠΟΜΕΝΟ ΒΗΜΑ)
7. Τα λεπτά αναβοσβήνουν τώρα.
   Χρησιμοποιήστε το πλήκτρο ή για να επιλέξετε τα τρέχοντα λεπτά.
8. Πατήστε DONE (ΕΤΟΙΜΟ) όταν ολοκληρωθεί

Ρύθμιση Προγράμματος 5+1+1

Για να προσαρμόσετε το πρόγραμμα 5+1+1, ακολουθήστε τα εξής βήματα:

Καθημερινή:

1. Επιλέξτε HEAT (ΘΕΡΜΑΝΣΗ) ή COOL (ΨΥΞΗ) χρησιμοποιώντας το πλήκτρο SYSTEM (ΣΥΣΤΗΜΑ).
   Σημείωση: Πρέπει να προγραμματίσετε τη θέρμανση και την ψύξη ξεχωριστά.
2. Πατήστε MENU (ΜΕΝΟΥ)
3. Πατήστε SET SCHED (ΡΥΘΜΙΣΗ ΠΡΟΓΡΑΜΜΑΤΟΣ). Σημείωση: Εμφανίζεται Δευτέρα-Παρασκευή και εμφανίζεται το εικονίδιο WAKE (ΞΥΠΝΗΜΑ). Τώρα προγραμματίζετε τη χρονική περίοδο WAKE (ΞΥΠΝΗΜΑ) για τη ρύθμιση της καθημερινής.
4. Η ώρα αναβοσβήνει. Χρησιμοποιήστε το πλήκτρο ή για να κάνετε την επιλογή ώρας για τη χρονική περίοδο WAKE (ΞΥΠΝΗΜΑ) της καθημερινής. Σημείωση: Εάν θέλετε να λειτουργεί συνεχώς ο ανεμιστήρας κατά τη διάρκεια αυτής της χρονικής περιόδου, επιλέξτε ON (ΕΝΕΡΓΟΠΟΙΗΣΗ) με το πλήκτρο FAN (ΑΝΕΜΙΣΤΗΡΑΣ).
5. Πατήστε NEXT STEP (ΕΠΟΜΕΝΟ ΒΗΜΑ)
6. Η θερμοκρασία σημείου ρύθμισης αναβοσβήνει. Χρησιμοποιήστε το πλήκτρο ή για να κάνετε την επιλογή σημείου ρύθμισης για την περίοδο WAKE (ΞΥΠΝΗΜΑ) της καθημερινής.
7. Πατήστε NEXT STEP (ΕΠΟΜΕΝΟ ΒΗΜΑ)
8. Επαναλάβετε τα βήματα 4 έως 7 για τη χρονική περίοδο LEAVE (ΑΝΑΧΩΡΗΣΗ) της καθημερινής, για τη χρονική περίοδο RETURN (ΕΠΙΣΤΡΟΦΗ) της καθημερινής και για τη χρονική περίοδο SLEEP (ΥΠΝΟΣ) της καθημερινής.

Σάββατο:

9. Επαναλάβετε τα βήματα 4 έως 7 για τη χρονική περίοδο WAKE (ΞΥΠΝΗΜΑ) του Σαββάτου, για τη χρονική περίοδο LEAVE (ΑΝΑΧΩΡΗΣΗ) του Σαββάτου, για τη χρονική περίοδο RETURN (ΕΠΙΣΤΡΟΦΗ) του Σαββάτου και για τη χρονική περίοδο SLEEP (ΥΠΝΟΣ) του Σαββάτου.

Κυριακή:

10. Επαναλάβετε τα βήματα 4 έως 7 για τη χρονική περίοδο WAKE (ΞΥΠΝΗΜΑ) της Κυριακής, για τη χρονική περίοδο LEAVE (ΑΝΑΧΩΡΗΣΗ) της Κυριακής, για τη χρονική περίοδο RETURN (ΕΠΙΣΤΡΟΦΗ) της Κυριακής και για τη χρονική περίοδο SLEEP (ΥΠΝΟΣ) της Κυριακής.

ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΤΟΥ ΘΕΡΜΟΣΤΑΤΗ

Λειτουργία Προσωρινής και Μόνιμης Κράτησης

Προσωρινή κράτηση (Temporary hold): Ο θερμοστάτης θα εμφανίσει HOLD (ΚΡΑΤΗΣΗ) και RUN SCHED (ΕΚΤΕΛΕΣΗ ΠΡΟΓΡΑΜΜΑΤΟΣ) στο κάτω μέρος της οθόνης σας όταν πατήσετε το πλήκτρο ή . Εάν δεν κάνετε τίποτα, η θερμοκρασία θα παραμείνει σε αυτό το σημείο ρύθμισης προσωρινά για 4 ώρες. Στη συνέχεια, το σημείο ρύθμισης του προγράμματός σας θα αντικαταστήσει το προσωρινό σημείο ρύθμισης.

Μόνιμη κράτηση (Permanent hold): Εάν πατήσετε το πλήκτρο HOLD (ΚΡΑΤΗΣΗ) στο κάτω μέρος της οθόνης σας, θα δείτε το HOLD (ΚΡΑΤΗΣΗ) να εμφανίζεται κάτω από τη θερμοκρασία σημείου ρύθμισης στην οθόνη. Ο θερμοστάτης θα παραμείνει πλέον μόνιμα σε αυτό το σημείο ρύθμισης και μπορεί να ρυθμιστεί χρησιμοποιώντας τα πλήκτρα ή .

Για να επιστρέψετε στο πρόγραμμα (To return to program): Πατήστε το πλήκτρο RUN SCHED (ΕΚΤΕΛΕΣΗ ΠΡΟΓΡΑΜΜΑΤΟΣ) στο κάτω μέρος της οθόνης σας για να βγείτε από την προσωρινή ή τη μόνιμη κράτηση.

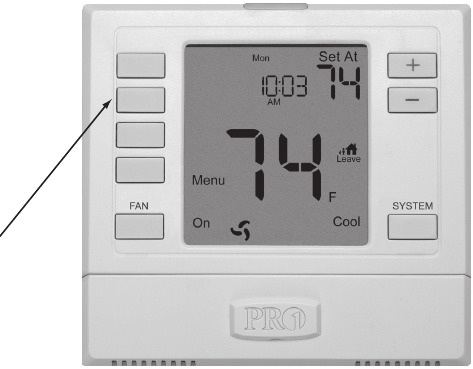

Υπενθύμιση Αλλαγής Φίλτρου

Εάν ο εγκαταστάτης σας έχει διαμορφώσει τον θερμοστάτη ώστε να σας υπενθυμίζει πότε πρέπει να αλλάξετε το φίλτρο αέρα, θα δείτε το FILT (ΦΙΛΤΡΟ) στην οθόνη όταν χρειάζεται να αλλάξετε το φίλτρο αέρα σας. Το FILT (ΦΙΛΤΡΟ) θα εμφανιστεί στην οθόνη αφού το σύστημά σας έχει λειτουργήσει αρκετά για να απαιτήσει αλλαγή φίλτρου αέρα.

Επαναφορά της υπενθύμισης αλλαγής φίλτρου: Όταν εμφανιστεί η υπενθύμιση FILT (ΦΙΛΤΡΟ), θα πρέπει να αλλάξετε το φίλτρο αέρα σας και να επαναφέρετε την υπενθύμιση κρατώντας πατημένο το δεύτερο κουμπί από το πάνω μέρος του θερμοστάτη για 3 δευτερόλεπτα.

ΕΠΙΚΟΙΝΩΝΗΣΤΕ ΜΑΖΙ ΜΑΣ ΚΑΙ ΠΛΗΡΟΦΟΡΙΕΣ ΕΓΓΥΗΣΗΣ

Πληροφορίες Επικοινωνίας

Pro1 IAQ Inc.
1111 S. Glenstone
Suite 2-100
Springfield, MO 65804

Χωρίς χρέωση: 1-888-Pro1iaq (776-1427)
Αριθμός κλήσης (Εκτός ΗΠΑ): 330-821-3600
Web: http://www.pro1iaq.com
Ώρες λειτουργίας: Δευτέρα - Παρασκευή 9 π.μ. - 6 μ.μ. Ανατολική

Καταχώρηση Εγγύησης

Ο νέος σας θερμοστάτης Pro1 έχει 5 χρόνια περιορισμένη εγγύηση. Πρέπει να καταχωρήσετε την εγγύησή σας εντός 60 ημερών από την εγκατάσταση. Μπορείτε να καταχωρήσετε τον νέο σας θερμοστάτη με 2 τρόπους.

1. Μεταβείτε στη διεύθυνση www.pro1iaq.com, επιλέξτε καταχώρηση εγγύησης και συμπληρώστε μια σύντομη φόρμα καταχώρησης.
   - ή -
2. Συμπληρώστε την παρακάτω φόρμα και στείλτε την ταχυδρομικά στη διεύθυνση που εμφανίζεται.

® Καταχωρημένο εμπορικό σήμα στις ΗΠΑ. Εκκρεμούν διπλώματα ευρεσιτεχνίας.
Copyright © 2011 Pro1 IAQ, Inc. Με επιφύλαξη παντός δικαιώματος.
