Εγχειρίδιο χρήσης των σειρών Quantum Q6, Q6 Edge HD, Q6 Ultra, Q6 Edge Z

Οδηγίες Ασφαλείας

Ένας πάροχος Quantum Rehab ή ένας εξειδικευμένος τεχνικός πρέπει να πραγματοποιήσει την αρχική ρύθμιση αυτής της ηλεκτροκίνητης αναπηρικής καρέκλας και πρέπει να εκτελέσει όλες τις διαδικασίες αυτού του εγχειριδίου.

Τα παρακάτω σύμβολα χρησιμοποιούνται σε όλο το εγχειρίδιο χρήστη και στην ηλεκτροκίνητη αναπηρική καρέκλα για να προσδιορίσουν προειδοποιήσεις και σημαντικές πληροφορίες. Είναι πολύ σημαντικό να τα διαβάσετε και να τα κατανοήσετε πλήρως.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Υποδεικνύει μια δυνητικά επικίνδυνη κατάσταση/περίσταση. Η αποτυχία τήρησης των καθορισμένων διαδικασιών μπορεί να προκαλέσει σωματικό τραυματισμό, ζημιά στο εξάρτημα ή δυσλειτουργία. Στο προϊόν, αυτό το εικονίδιο αντιπροσωπεύεται ως ένα μαύρο σύμβολο σε ένα κίτρινο τρίγωνο με ένα μαύρο περίγραμμα.

ΥΠΟΧΡΕΩΤΙΚΟ! Αυτές οι ενέργειες πρέπει να εκτελούνται όπως καθορίζεται. Η αποτυχία εκτέλεσης υποχρεωτικών ενεργειών μπορεί να προκαλέσει σωματικό τραυματισμό και/ή ζημιά στον εξοπλισμό. Στο προϊόν, αυτό το εικονίδιο αντιπροσωπεύεται ως ένα λευκό σύμβολο σε μια μπλε κουκκίδα με ένα λευκό περίγραμμα.

ΑΠΑΓΟΡΕΥΕΤΑΙ! Αυτές οι ενέργειες απαγορεύονται. Αυτές οι ενέργειες δεν πρέπει να εκτελούνται ανά πάσα στιγμή ή σε οποιεσδήποτε συνθήκες. Η εκτέλεση μιας απαγορευμένης ενέργειας μπορεί να προκαλέσει σωματικό τραυματισμό και/ή ζημιά στον εξοπλισμό. Στο προϊόν, αυτό το εικονίδιο αντιπροσωπεύεται ως ένα μαύρο σύμβολο με έναν κόκκινο κύκλο και μια κόκκινη κάθετο.

Προβλεπόμενη Χρήση
Η προβλεπόμενη χρήση της συσκευής Pride Mobility Products είναι να παρέχει κινητικότητα σε άτομα που περιορίζονται σε καθιστή θέση και έχουν τη δυνατότητα να χειρίζονται μια ηλεκτροκίνητη αναπηρική καρέκλα.

Σχετικά με συσκευές για χρήση με ιατρική συνταγή

Η ομοσπονδιακή νομοθεσία περιορίζει την πώληση αυτής της συσκευής από ή κατόπιν παραγγελίας ιατρού ή άλλου πιστοποιημένου προσωπικού που έχει άδεια από τη νομοθεσία της Πολιτείας (μόνο στις ΗΠΑ) ή της περιοχής στην οποία ασκεί το προσωπικό αυτό για να χρησιμοποιήσει ή να παραγγείλει τη χρήση της συσκευής.

ΣΗΜΕΙΩΣΗ: Αυτό το εγχειρίδιο χρήστη έχει συνταχθεί από τις τελευταίες προδιαγραφές και πληροφορίες προϊόντος που είναι διαθέσιμες κατά τη στιγμή της δημοσίευσης. Διατηρούμε το δικαίωμα να κάνουμε αλλαγές καθώς αυτές καθίστανται απαραίτητες. Οποιεσδήποτε αλλαγές στα προϊόντα μας ενδέχεται να προκαλέσουν μικρές διαφοροποιήσεις μεταξύ των εικόνων και των εξηγήσεων σε αυτό το εγχειρίδιο και του προϊόντος που έχετε αγοράσει. Η τελευταία/τρέχουσα έκδοση αυτού του εγχειριδίου είναι διαθέσιμη στον ιστότοπό μας.

ΣΗΜΕΙΩΣΗ: Αυτό το προϊόν συμμορφώνεται με τις οδηγίες και τις απαιτήσεις WEEE, RoHS και REACH.

ΣΗΜΕΙΩΣΗ: Αυτό το προϊόν πληροί την ταξινόμηση IPX4 (IEC 60529).

ΣΗΜΕΙΩΣΗ: Αυτό το προϊόν και τα εξαρτήματά του δεν είναι κατασκευασμένα με φυσικό ελαστικό λάτεξ. Συμβουλευτείτε τον κατασκευαστή σχετικά με τυχόν αξεσουάρ aftermarket.

Χρήση γλώσσας

Αυτό το εγχειρίδιο χρήστη προορίζεται για διανομή σε όλες τις αγγλόφωνες χώρες όπου πωλούνται οι Ηλεκτροκίνητες Αναπηρικές Καρέκλες μας. Έχουμε επιλέξει να συντάξουμε αυτό το εγχειρίδιο χρησιμοποιώντας γλώσσα και ορθογραφίες που είναι κοινές στις ΗΠΑ. Δεδομένου ότι αναγνωρίζουμε ότι δεν χρησιμοποιούν όλες οι αγγλόφωνες χώρες τις ίδιες λέξεις ή ορθογραφίες, ανατρέξτε στον παρακάτω πίνακα για ορισμένες κοινές παραλλαγές λέξεων που ενδέχεται να συναντήσετε σε αυτό το εγχειρίδιο.

ΗΠΑ	Παραλλαγή	ΗΠΑ	Παραλλαγή	ΗΠΑ	Παραλλαγή
άσφαλτος	τάρμακ	προς τα πίσω	προς τα πίσω	κέντρο	κέντρο
χρώμα	χρώμα	καλώδιο	καλώδιο	πεζοδρόμιο	κράσπεδο
ανελκυστήρας	ανελκυστήρας	μετρητής	μετρητής	πάροχος	έμπορος; πράκτορας
πεζοδρόμιο	πεζοδρόμιο	λάστιχο	λάστιχο	χώρος αποσκευών	χώρος αποσκευών
φλας	ένδειξη στροφής	αυλή	χώροι	γαλλικό κλειδί	κλειδί
τροχίσκος	τροχίσκος	γυναικεία τσάντα	γυναικεία τσάντα	αριστερόστροφα	αντίστροφα
εξουσιοδοτημένος	εξουσιοδοτημένος	μονοπάτι	μονοπάτι	μονοπάτι	μονοπάτι
εργασία	εργασία

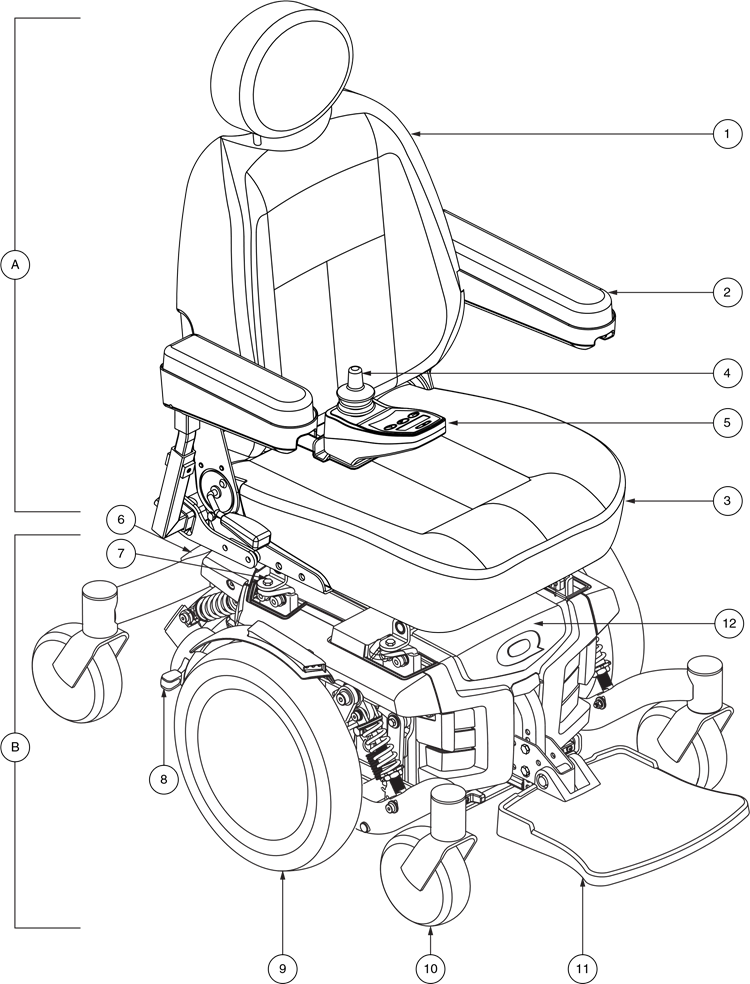

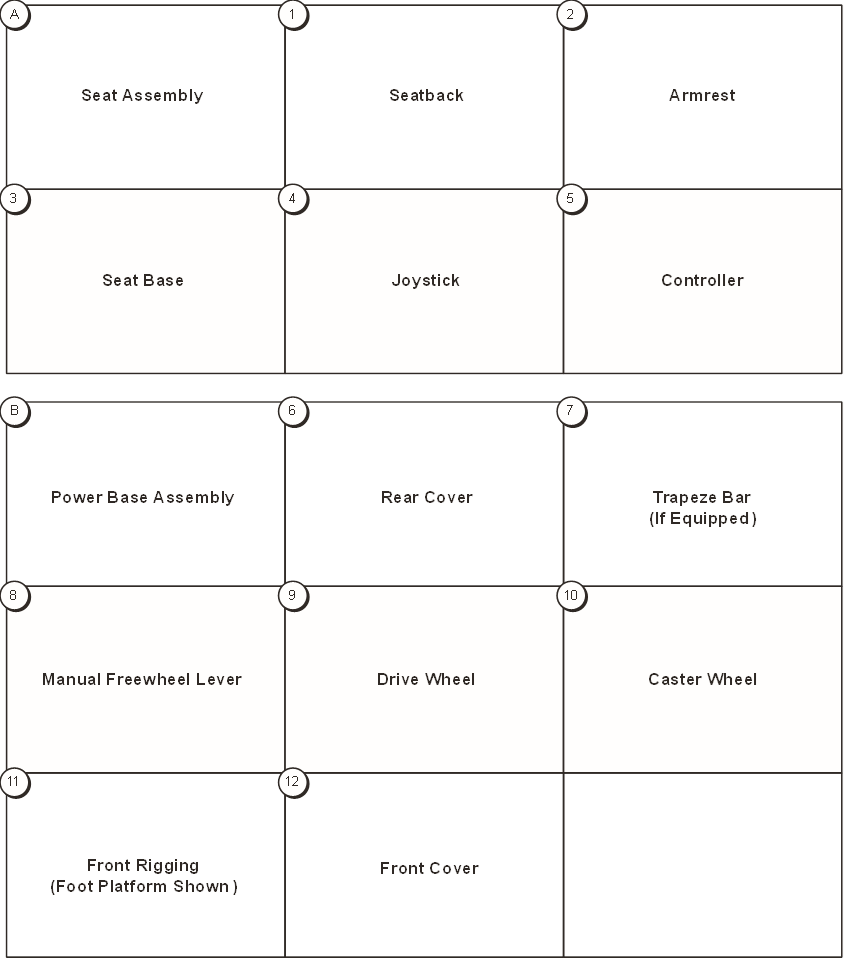

Κλειδί Αναγνώρισης

Εισαγωγή

Ασφάλεια

Καλώς ήρθατε στην Quantum Rehab. Η ηλεκτροκίνητη αναπηρική καρέκλα που αγοράσατε συνδυάζει υπερσύγχρονα εξαρτήματα με γνώμονα την ασφάλεια, την άνεση και το στυλ. Είμαστε βέβαιοι ότι αυτά τα σχεδιαστικά χαρακτηριστικά θα σας προσφέρουν τις ανέσεις που περιμένετε κατά τη διάρκεια των καθημερινών σας δραστηριοτήτων. Μόλις κατανοήσετε πώς να χειρίζεστε και να φροντίζετε με ασφάλεια την ηλεκτροκίνητη αναπηρική καρέκλα, θα σας προσφέρει χρόνια απρόσκοπτης λειτουργίας και εξυπηρέτησης.

Διαβάστε και ακολουθήστε όλες τις οδηγίες, τις προειδοποιήσεις και τις σημειώσεις σε αυτό το εγχειρίδιο πριν επιχειρήσετε να χειριστείτε την ηλεκτροκίνητη αναπηρική καρέκλα σας για πρώτη φορά. Πρέπει επίσης να διαβάσετε όλες τις οδηγίες, τις προειδοποιήσεις και τις σημειώσεις που περιέχονται σε τυχόν συμπληρωματικά ενημερωτικά φυλλάδια για τον ελεγκτή, τις μπροστινές εξαρτήσεις ή/και το σύστημα καθισμάτων που συνόδευαν την ηλεκτροκίνητη αναπηρική καρέκλα σας πριν από την αρχική λειτουργία. Η ασφάλειά σας εξαρτάται από εσάς, καθώς και από τον πάροχο, τον φροντιστή ή τον επαγγελματία υγείας σας, στην καλή κρίση.

Εάν υπάρχουν πληροφορίες σε αυτό το εγχειρίδιο που δεν κατανοείτε ή εάν χρειάζεστε επιπλέον βοήθεια για τη ρύθμιση ή τη λειτουργία, επικοινωνήστε με τον πάροχο Quantum Rehab. Η μη τήρηση των οδηγιών σε αυτό το εγχειρίδιο και αυτών που βρίσκονται στην ηλεκτροκίνητη αναπηρική καρέκλα μπορεί να οδηγήσει σε σωματικό τραυματισμό ή/και ζημιά στην ηλεκτροκίνητη αναπηρική καρέκλα, συμπεριλαμβανομένης της ακύρωσης της εγγύησης.

Συμφωνία Αγοραστή

Με την αποδοχή της παράδοσης αυτού του προϊόντος, υπόσχεστε ότι δεν θα αλλάξετε, δεν θα τροποποιήσετε ή δεν θα μετατρέψετε αυτό το προϊόν ούτε θα αφαιρέσετε ή θα καταστήσετε μη λειτουργικά ή μη ασφαλή τυχόν προστατευτικά, ασπίδες ή άλλα χαρακτηριστικά ασφαλείας αυτού του προϊόντος. Δεν θα παραλείψετε, δεν θα αρνηθείτε ή δεν θα αμελήσετε να εγκαταστήσετε τυχόν κιτ εκ των υστέρων που παρέχονται κατά καιρούς από την Quantum Rehab για να βελτιώσετε ή να διατηρήσετε την ασφαλή χρήση αυτού του προϊόντος.

Αποστολή και Παράδοση

Πριν χρησιμοποιήσετε την ηλεκτροκίνητη αναπηρική καρέκλα, βεβαιωθείτε ότι η παράδοσή σας είναι πλήρης, καθώς ορισμένα εξαρτήματα ενδέχεται να είναι συσκευασμένα μεμονωμένα. Εάν δεν λάβετε μια πλήρη παράδοση, επικοινωνήστε αμέσως με τον πάροχο Quantum Rehab. Όταν έχει προκληθεί ζημιά κατά τη μεταφορά, είτε στη συσκευασία είτε στο περιεχόμενο, επικοινωνήστε με την υπεύθυνη εταιρεία παράδοσης ή με τον πάροχο Quantum Rehab.

ΣΗΜΕΙΩΣΗ: Εάν χάσετε ή τοποθετήσετε λάθος το αντίγραφο αυτού του εγχειριδίου, επικοινωνήστε μαζί μας και θα χαρούμε να σας στείλουμε ένα νέο αμέσως.

Σύμβολα Ασφάλειας Προϊόντος

Τα παρακάτω σύμβολα χρησιμοποιούνται στην ηλεκτροκίνητη αναπηρική καρέκλα για να προσδιορίσουν προειδοποιήσεις, υποχρεωτικές ενέργειες και απαγορευμένες ενέργειες. Είναι πολύ σημαντικό να τα διαβάσετε και να τα κατανοήσετε πλήρως.

ΣΗΜΕΙΩΣΗ: Υπάρχουν περισσότερες προειδοποιήσεις που προσδιορίζονται και εξηγούνται στον Οδηγό Ασφάλειας Καταναλωτή που περιλαμβάνεται στην ηλεκτροκίνητη αναπηρική καρέκλα. Παρακαλούμε εξοικειωθείτε με όλες τις προειδοποιήσεις και τις πληροφορίες ασφαλείας που βρίσκονται στον Οδηγό Ασφάλειας Καταναλωτή και ανατρέχετε συχνά σε αυτόν τον πόρο.

Διαβάστε και ακολουθήστε τις πληροφορίες στο εγχειρίδιο χρήστη.

Κλειδωμένο και σε λειτουργία οδήγησης.
Τοποθετήστε τη μονάδα σε επίπεδο έδαφος και σταθείτε στη μία πλευρά όταν αλλάζετε από τη λειτουργία οδήγησης στη λειτουργία ελεύθερου τροχού ή από τη λειτουργία ελεύθερου τροχού στη λειτουργία οδήγησης.
Ξεκλειδωμένο και σε λειτουργία ελεύθερου τροχού.

Υποδεικνύει σημεία ασφάλισης ηλεκτροκίνητης αναπηρικής καρέκλας.

Υποδεικνύει ότι η ηλεκτροκίνητη αναπηρική καρέκλα με παρόμοια ετικέτα δεν είναι κατάλληλη για μεταφορά με επιβάτη.

Υποδεικνύει ότι η ηλεκτροκίνητη αναπηρική καρέκλα, με σύστημα καθισμάτων με παρόμοια ετικέτα, συμμορφώνεται με το ANSI/RESNA WC/ Vol. 4, Ενότητα 19 για μεταφορά μιας ηλεκτροκίνητης αναπηρικής καρέκλας με επιβάτη σε ένα μηχανοκίνητο όχημα.

Εξοπλισμός Κατηγορίας II

Κατασκευάστηκε στην

Γενικές Οδηγίες

ΥΠΟΧΡΕΩΤΙΚΟ! Μην χειρίζεστε τη νέα σας ηλεκτροκίνητη αναπηρική καρέκλα για πρώτη φορά χωρίς να διαβάσετε και να κατανοήσετε πλήρως αυτό το εγχειρίδιο χρήστη.

Η ηλεκτροκίνητη αναπηρική καρέκλα είναι μια υπερσύγχρονη συσκευή βελτίωσης της ζωής που έχει σχεδιαστεί για να αυξάνει την κινητικότητα. Παρέχουμε μια εκτενή ποικιλία προϊόντων για να ταιριάζουν καλύτερα στις ατομικές ανάγκες του χρήστη ηλεκτροκίνητης αναπηρικής καρέκλας. Λάβετε υπόψη ότι η τελική επιλογή και η απόφαση αγοράς σχετικά με τον τύπο ηλεκτροκίνητης αναπηρικής καρέκλας που θα χρησιμοποιηθεί είναι ευθύνη του χρήστη ηλεκτροκίνητης αναπηρικής καρέκλας, ο οποίος είναι σε θέση να λάβει μια τέτοια απόφαση, και του/της επαγγελματία υγείας του/της (δηλ. ιατρός, φυσιοθεραπευτής, κ.λπ.).

Το περιεχόμενο αυτού του εγχειριδίου βασίζεται στην προσδοκία ότι ένας ειδικός σε συσκευές κινητικότητας έχει τοποθετήσει σωστά την ηλεκτροκίνητη αναπηρική καρέκλα στον χρήστη και έχει βοηθήσει τον συνταγογραφούντα επαγγελματία υγείας ή/και τον πάροχο Quantum Rehab στη διαδικασία εκπαίδευσης για τη χρήση του προϊόντος.

Υπάρχουν ορισμένες καταστάσεις, συμπεριλαμβανομένων ορισμένων ιατρικών παθήσεων, όπου ο χρήστης ηλεκτροκίνητης αναπηρικής καρέκλας θα πρέπει να εξασκηθεί στη λειτουργία της ηλεκτροκίνητης αναπηρικής καρέκλας παρουσία ενός εκπαιδευμένου συνοδού. Ένας εκπαιδευμένος συνοδός μπορεί να οριστεί ως ένα μέλος της οικογένειας ή ένας επαγγελματίας φροντίδας ειδικά εκπαιδευμένος να βοηθά έναν χρήστη ηλεκτροκίνητης αναπηρικής καρέκλας σε διάφορες καθημερινές δραστηριότητες.

Καθώς αρχίζετε να χρησιμοποιείτε την ηλεκτροκίνητη αναπηρική καρέκλα κατά τη διάρκεια των καθημερινών δραστηριοτήτων, πιθανότατα θα συναντήσετε καταστάσεις στις οποίες θα χρειαστείτε κάποια εξάσκηση. Απλώς πάρτε τον χρόνο σας και σύντομα θα έχετε τον πλήρη και σίγουρο έλεγχο καθώς ελίσσεστε μέσα από πόρτες, μέσα και έξω από ανελκυστήρες, πάνω και κάτω από ράμπες και πάνω από μέτριο έδαφος.

Παρακάτω υπάρχουν ορισμένες προφυλάξεις, συμβουλές και άλλες εκτιμήσεις ασφαλείας που θα σας βοηθήσουν να συνηθίσετε να χειρίζεστε με ασφάλεια την ηλεκτροκίνητη αναπηρική καρέκλα σας.

Έλεγχος Ασφαλείας Πριν από την Οδήγηση

Εξοικειωθείτε με την αίσθηση της ηλεκτροκίνητης αναπηρικής καρέκλας και τις δυνατότητές της. Συνιστούμε να πραγματοποιείτε έναν έλεγχο ασφαλείας πριν από κάθε χρήση για να βεβαιωθείτε ότι η ηλεκτροκίνητη αναπηρική καρέκλα λειτουργεί ομαλά και με ασφάλεια.

Εκτελέστε τις ακόλουθες επιθεωρήσεις πριν χρησιμοποιήσετε την ηλεκτροκίνητη αναπηρική καρέκλα:

„ Ελέγξτε για σωστή πίεση των ελαστικών. Διατηρήστε αλλά μην υπερβείτε την ονομαστική πίεση αέρα psi/bar/kPa που υποδεικνύεται σε κάθε ελαστικό, εάν είναι εξοπλισμένο με ελαστικά με αέρα.

• „ Ελέγξτε όλες τις ηλεκτρικές συνδέσεις. Βεβαιωθείτε ότι είναι σφιχτές και δεν έχουν διαβρωθεί.
• „ Ελέγξτε όλες τις συνδέσεις του χειριστηρίου στην ηλεκτρική βάση. Βεβαιωθείτε ότι είναι ασφαλισμένες σωστά.
• „ Ελέγξτε τα φρένα. Δείτε "Φροντίδα και Συντήρηση".
• „ Ελέγξτε τη φόρτιση της μπαταρίας. Δείτε "Μπαταρίες και Φόρτιση".
• „ Βεβαιωθείτε ότι οι μοχλοί ελεύθερου τροχού βρίσκονται σε λειτουργία οδήγησης πριν καθίσετε στην ηλεκτροκίνητη αναπηρική καρέκλα.

ΣΗΜΕΙΩΣΗ: Εάν ανακαλύψετε κάποιο πρόβλημα, επικοινωνήστε με τον πάροχο Quantum Rehab για βοήθεια.

Το ηλεκτροκίνητο αμαξίδιό σας

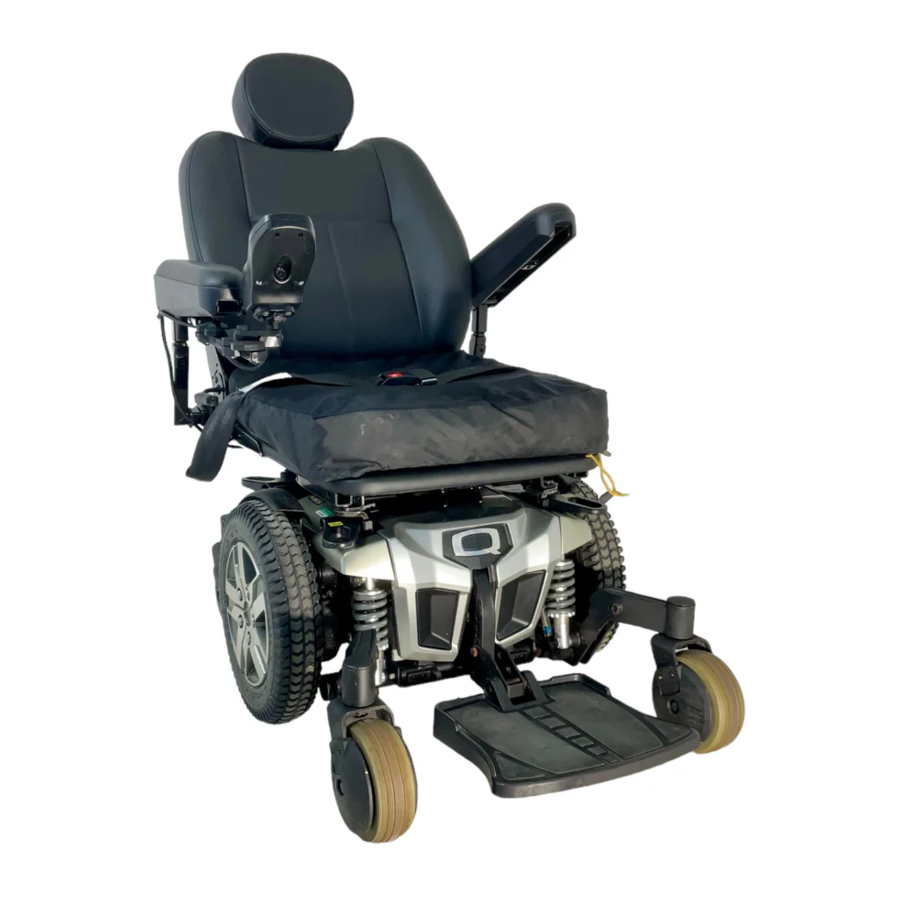

Το ηλεκτροκίνητο αμαξίδιο της σειράς Q6

Το ηλεκτροκίνητο αμαξίδιό σας έχει δύο κύρια συγκροτήματα: το κάθισμα και την ηλεκτροκίνητη βάση. Συνήθως, το συγκρότημα του καθίσματος περιλαμβάνει τα μπράτσα, την πλάτη και τη βάση του καθίσματος. Το συγκρότημα της ηλεκτροκίνητης βάσης περιλαμβάνει δύο συγκροτήματα κινητήρα/φρένου, δύο κινητήριους τροχούς, τέσσερις τροχούς κύλισης, δύο μπαταρίες και καλωδιώσεις. Δείτε το κλειδί αναγνώρισης και το σχήμα 1.

Ηλεκτρικά εξαρτήματα

Τα ηλεκτρικά εξαρτήματα αποτελούνται από το συγκρότημα του ελεγκτή, τις μπαταρίες και τους κινητήρες. Οι μπαταρίες, οι κινητήρες και η μονάδα ισχύος του ελεγκτή (εάν υπάρχει) βρίσκονται στο συγκρότημα της ηλεκτροκίνητης βάσης. Ο ελεγκτής βρίσκεται στο συγκρότημα του καθίσματος. Η συνδεσιμότητα μεταξύ του ελεγκτή και των κινητήρων, των μπαταριών και του φορτιστή μπαταριών παρέχεται από μία ή περισσότερες καλωδιώσεις. Δείτε το σχήμα 1.

Υποδοχή καλωδίωσης ελεγκτή: Η υποδοχή καλωδίωσης ελεγκτή είναι το σημείο όπου ο ελεγκτής συνδέεται στην ηλεκτροκίνητη βάση. Κάθε ελεγκτής χρησιμοποιεί έναν διαφορετικό τύπο καλωδίωσης. Ανεξάρτητα από τον τύπο του ελεγκτή που χρησιμοποιείται, η καλωδίωση πρέπει να είναι στερεωμένη στο συγκρότημα του καθίσματος και να μην αφήνεται να σέρνεται στο πάτωμα.

Υποδοχές κινητήρα: Εδώ συνδέεται ο ελεγκτής στους κινητήρες.

Υποδοχή μπαταρίας: Εδώ συνδέεται ο ελεγκτής στις μπαταρίες.

Μονάδα ισχύος ελεγκτή: Αυτό επιτρέπει στον ελεγκτή να επικοινωνεί με τις μπαταρίες και τους κινητήρες.

Κύριος διακόπτης κυκλώματος (που βρίσκεται στο πίσω κύριο πλαίσιο): Ο κύριος διακόπτης κυκλώματος είναι ένα χαρακτηριστικό ασφαλείας ενσωματωμένο στο ηλεκτροκίνητο αμαξίδιό σας. Όταν οι μπαταρίες και οι κινητήρες καταπονούνται έντονα (π.χ. από υπερβολικά φορτία), ο κύριος διακόπτης κυκλώματος ενεργοποιείται για να αποτρέψει ζημιά στους κινητήρες και τα ηλεκτρονικά. Εάν ενεργοποιηθεί ο διακόπτης, αφήστε το ηλεκτροκίνητο αμαξίδιό σας να "ξεκουραστεί" για περίπου ένα λεπτό. Στη συνέχεια, πιέστε το κουμπί του διακόπτη κυκλώματος, ενεργοποιήστε τον ελεγκτή και συνεχίστε την κανονική λειτουργία. Εάν ο κύριος διακόπτης κυκλώματος συνεχίσει να ενεργοποιείται επανειλημμένα, επικοινωνήστε με τον πάροχο Quantum Rehab.

Κλειδί αναγνώρισης Στην υποδοχή κινητήρα Μονάδα ισχύος ελεγκτή Υποδοχή ελεγκτή Στις υποδοχές μπαταρίας Κύριος διακόπτης κυκλώματος Υποδοχές μπαταρίας ταχείας απελευθέρωσης Φώτα φτερού

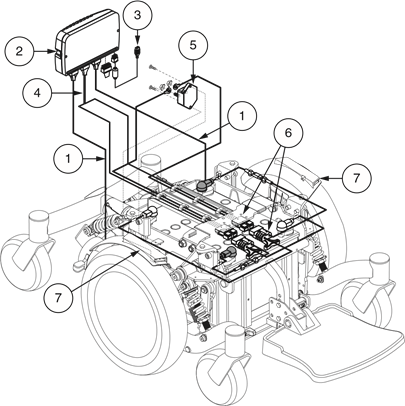

Σχήμα 1. Ηλεκτρικά εξαρτήματα της σειράς Q6

Μοχλοί χειροκίνητης ελεύθερης κύλισης

Για τη δική σας διευκόλυνση, το ηλεκτροκίνητο αμαξίδιό σας είναι εξοπλισμένο με έναν μοχλό χειροκίνητης ελεύθερης κύλισης τοποθετημένο σε κάθε κινητήρα. Οι μοχλοί σάς επιτρέπουν να αποσυνδέσετε τους κινητήρες κίνησης και να χειριστείτε το αμαξίδιο χειροκίνητα.

Μην χρησιμοποιείτε το ηλεκτροκίνητο αμαξίδιο ενώ οι κινητήρες κίνησης είναι αποσυνδεδεμένοι! Μην αποσυνδέετε τους κινητήρες κίνησης όταν το ηλεκτροκίνητο αμαξίδιο βρίσκεται σε κλίση, καθώς η μονάδα θα μπορούσε να κυλήσει μόνη της! Ενεργοποιήστε τη λειτουργία ελεύθερης κύλισης μόνο όταν βρίσκεστε σε επίπεδη επιφάνεια.

Είναι σημαντικό να θυμάστε ότι όταν το ηλεκτροκίνητο αμαξίδιό σας βρίσκεται σε λειτουργία ελεύθερης κύλισης, το σύστημα πέδησης είναι αποσυνδεδεμένο.

Για να χειριστείτε τους μοχλούς χειροκίνητης ελεύθερης κύλισης:

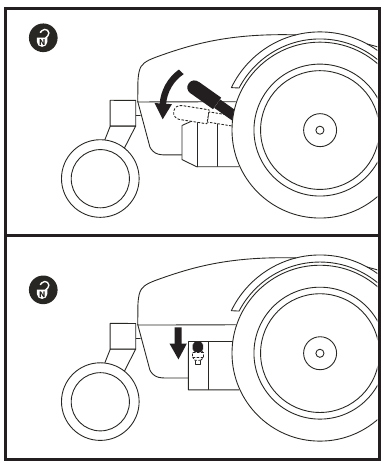

1. Πιέστε προς τα κάτω και τους δύο μοχλούς χειροκίνητης ελεύθερης κύλισης για τη λειτουργία ελεύθερης κύλισης (κινητήρας κίνησης αποσυνδεδεμένος). Δείτε το σχήμα 2.

   Σχήμα 2. Λειτουργία ελεύθερης κύλισης (Η κίνηση αποσυνδέθηκε)
2. Τραβήξτε προς τα πάνω και τους δύο μοχλούς χειροκίνητης ελεύθερης κύλισης για τη λειτουργία κίνησης (κινητήρας κίνησης συνδεδεμένος). Δείτε το σχήμα 3.

   Σχήμα 3. Λειτουργία ελεύθερης κύλισης (Η κίνηση συνδέθηκε)

ΣΗΜΕΙΩΣΗ: Πρέπει να απενεργοποιήσετε την τροφοδοσία πριν αποσυνδέσετε τους κινητήρες κίνησης. Διαφορετικά, ενδέχεται να λάβετε έναν κωδικό σφάλματος στον ελεγκτή. Για να διαγράψετε αυτόν τον κωδικό, απενεργοποιήστε τον ελεγκτή και θέστε το ηλεκτροκίνητο αμαξίδιο σε λειτουργία κίνησης. Στη συνέχεια, ενεργοποιήστε τον ελεγκτή. Το μήνυμα σφάλματος θα πρέπει να διαγραφεί. Εάν δεν είναι, επικοινωνήστε με τον πάροχο Quantum Rehab.

ΣΗΜΕΙΩΣΗ: Το ηλεκτροκίνητο αμαξίδιο θα είναι σημαντικά πιο εύκολο να σπρωχτεί με την τροφοδοσία απενεργοποιημένη.

Αποφύγετε την άσκηση υπερβολικής δύναμης στους μοχλούς χειροκίνητης ελεύθερης κύλισης.

Μην χρησιμοποιείτε το πόδι σας για να χειριστείτε τους μοχλούς χειροκίνητης ελεύθερης κύλισης. Μην στέκεστε πάνω στους μοχλούς χειροκίνητης ελεύθερης κύλισης. Η άσκηση υπερβολικής δύναμης στους μοχλούς χειροκίνητης ελεύθερης κύλισης μπορεί να οδηγήσει σε ζημιά στους μοχλούς ελεύθερης κύλισης, στους κινητήρες και στα φρένα.

Μην χρησιμοποιείτε τις λαβές των μοχλών ελεύθερης κύλισης ως σημεία πρόσδεσης για να ασφαλίσετε αυτό το προϊόν.

Λειτουργία iLevel® (προαιρετικά)

Το ηλεκτροκίνητο αμαξίδιό σας μπορεί να είναι εξοπλισμένο με τη λειτουργία iLevel® που θα χρησιμοποιηθεί σε συνδυασμό με το σύστημα τοποθέτησης ισχύος TRU-Balance® 3. Η λειτουργία iLevel® είναι τοποθετημένη σε μια ηλεκτροκίνητη βάση Quantum για μέγιστη σταθερότητα όταν το σύστημα καθισμάτων είναι ανυψωμένο. Δείτε το σχήμα 4.

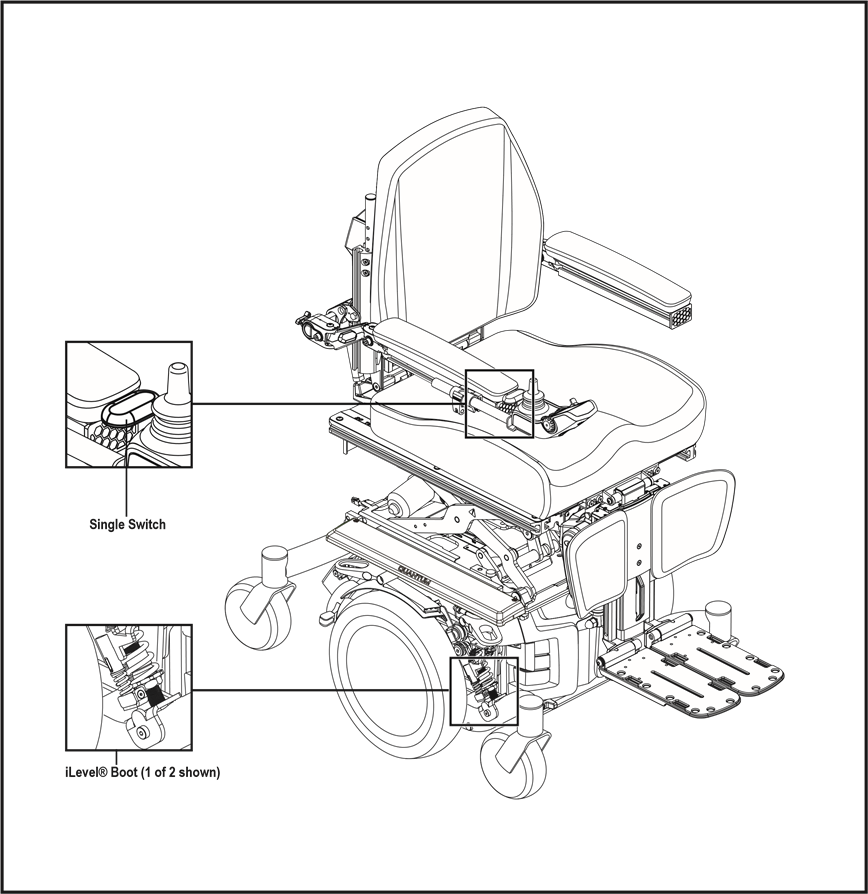

Σχήμα 4. Σειρά Q6 με λειτουργία iLevel®

ΣΗΜΕΙΩΣΗ: Εάν το ηλεκτροκίνητο αμαξίδιό σας είναι εξοπλισμένο με ένα σύστημα τοποθέτησης ισχύος TRU-Balance® 3, ανατρέξτε στις πληροφορίες που παρέχονται στο εγχειρίδιο λειτουργίας που περιλαμβάνεται στο πακέτο του κατόχου σας.

ΥΠΟΧΡΕΩΤΙΚΟ! Πριν χρησιμοποιήσετε τη λειτουργία iLevel®, διαβάστε τα παρακάτω. Αυτές οι οδηγίες παρέχονται προς όφελός σας και θα σας βοηθήσουν στην ασφαλή λειτουργία της λειτουργίας iLevel®.

• „ Απενεργοποιήστε την τροφοδοσία πριν καθίσετε στο ηλεκτροκίνητο αμαξίδιό σας.
• „ Να έχετε πάντα βοήθεια όταν κάθεστε ή μεταφέρεστε στο ηλεκτροκίνητο αμαξίδιό σας.
• „ Ακολουθήστε όλες τις διαδικασίες και προσέξτε τις προειδοποιήσεις όπως εξηγούνται σε αυτό το εγχειρίδιο κατόχου, τα συμπληρωματικά εγχειρίδια και τον Οδηγό ασφάλειας καταναλωτή.

Το κέντρο βάρους του ηλεκτροκίνητου αμαξιδίου σας έχει ρυθμιστεί εργοστασιακά σε μια θέση που πληροί τις ανάγκες της δημογραφικής πλειοψηφίας των χρηστών. Ο πάροχος Quantum Rehab έχει αξιολογήσει το ηλεκτροκίνητο αμαξίδιό σας και έχει κάνει τις απαραίτητες προσαρμογές για να ταιριάζει στις συγκεκριμένες απαιτήσεις σας. Μην αλλάξετε τη διαμόρφωση του καθίσματος σας χωρίς να επικοινωνήσετε πρώτα με την Quantum Rehab ή τον πάροχο Quantum Rehab.

Ορισμένα εξαρτήματα του ηλεκτροκίνητου αμαξιδίου είναι βαριά. Μπορεί να χρειαστείτε βοήθεια για να τα σηκώσετε ή να τα μεταφέρετε. Ανατρέξτε στον πίνακα προδιαγραφών για τα συγκεκριμένα βάρη των εξαρτημάτων πριν αποσυναρμολογήσετε το ηλεκτροκίνητο αμαξίδιο.

Αφαιρέστε τον επιβάτη από το ηλεκτροκίνητο αμαξίδιο πριν κάνετε οποιεσδήποτε ρυθμίσεις.

ΣΗΜΕΙΩΣΗ: Η λειτουργία iLevel® ενεργοποιείται αυτόματα όταν ενεργοποιείται το ηλεκτρικό ανυψωτικό κάθισμα και η ένδειξη iLevel® εμφανίζεται στον ελεγκτή σας.

Η πρόσβαση στη λειτουργία iLevel® γίνεται μέσω του ελεγκτή ή ενός μόνο διακόπτη και το ηλεκτροκίνητο αμαξίδιο πρέπει να βρίσκεται σε επίπεδη, λεία επιφάνεια για να ενεργοποιηθεί το iLevel®. Μόλις ξεκινήσει ο ενεργοποιητής του συστήματος καθισμάτων, οι μπότες iLevel® (δείτε το σχήμα 4) εμποδίζουν την κίνηση στους μπροστινούς βραχίονες κύλισης. Το σύστημα καθισμάτων μπορεί να ανακληθεί ή να κλίσει έως και 20° ενώ είναι ενεργοποιημένη η λειτουργία iLevel®.

ΣΗΜΕΙΩΣΗ: Για περισσότερες πληροφορίες σχετικά με τις ενδείξεις προειδοποίησης iLevel®, ανατρέξτε στις βασικές οδηγίες λειτουργίας για τον ελεγκτή σας.

Η λειτουργία iLevel® θα πρέπει να χρησιμοποιείται μόνο σε επίπεδες, λείες, εσωτερικές επιφάνειες, όπως σε εμπορικά κέντρα, γραφεία ή/και ιατρικές εγκαταστάσεις και μόνο σε περιορισμένες, επίπεδες, λείες, σκληρές, εξωτερικές επιφάνειες.

Ενώ η λειτουργία iLevel® είναι σε χρήση, το ηλεκτροκίνητο αμαξίδιο μπορεί να κινείται με προκαθορισμένη, ασφαλή ταχύτητα. Ανατρέξτε στον πίνακα προδιαγραφών για περισσότερες πληροφορίες σχετικά με τη μείωση της μέγιστης ταχύτητας.

Η λειτουργία iLevel® θα πρέπει να χρησιμοποιείται μόνο σε επίπεδη, λεία, εσωτερική επιφάνεια, όπως σε εμπορικά κέντρα, γραφεία ή/και ιατρικές εγκαταστάσεις. Μην σηκώνετε ποτέ το κάθισμα από τη χαμηλότερη θέση του σε μια κεκλιμένη επιφάνεια. Η μη τήρηση αυτής της προειδοποίησης μπορεί να οδηγήσει στην ανατροπή του ηλεκτροκίνητου αμαξιδίου.

Η λειτουργία iLevel® προορίζεται για περιορισμένη χρήση σε εξωτερικούς χώρους μόνο σε επίπεδες, λείες, σκληρές επιφάνειες. Εάν δεν είστε βέβαιοι για το περιβάλλον σας, μην χρησιμοποιείτε το iLevel® σε εξωτερικούς χώρους.

Μην σηκώνετε ποτέ το κάθισμα στο iLevel® όταν χειρίζεστε το ηλεκτροκίνητο αμαξίδιό σας σε ανώμαλες ή ανισόπεδες επιφάνειες. Η μη τήρηση αυτής της προειδοποίησης μπορεί να οδηγήσει στην ανατροπή του ηλεκτροκίνητου αμαξιδίου.

Να ασφαλίζετε πάντα τη ζώνη τοποθέτησης όταν χειρίζεστε το ηλεκτροκίνητο αμαξίδιο.

Μην χειρίζεστε το iLevel® και μην αλλάζετε το ύψος του καθίσματος με οποιονδήποτε τρόπο ενώ το ηλεκτροκίνητο αμαξίδιό σας είναι τοποθετημένο σε ένα σταθερό αντικείμενο, όπως ένα τραπέζι ή ένα γραφείο. Διατηρήστε την περιοχή καθαρή πριν και κατά τη διάρκεια της κίνησης.

ΑΠΑΓΟΡΕΥΕΤΑΙ! Μην χρησιμοποιείτε ποτέ το iLevel® σε εξωτερικούς χώρους ή σε ανώμαλο έδαφος (χαλίκι, λόφους ή άλλο ανώμαλο, μη συμπαγές έδαφος) ή σε χωράφια.

ΑΠΑΓΟΡΕΥΕΤΑΙ: Μην χρησιμοποιείτε ποτέ το iLevel® κατά την άνοδο ή την κάθοδο ενός κράσπεδου ή μιας ανισόπεδης επιφάνειας οποιουδήποτε ύψους.

ΣΗΜΕΙΩΣΗ: Η λειτουργία iLevel® είναι εξοπλισμένη με ένα σύστημα που επιτρέπει στο ηλεκτροκίνητο αμαξίδιο να κινείται με μια προκαθορισμένη, ασφαλή ταχύτητα όταν το κάθισμα είναι ανυψωμένο. Ελέγχετε πάντα για να βεβαιωθείτε ότι αυτό το σύστημα λειτουργεί σωστά πριν χρησιμοποιήσετε το ηλεκτροκίνητο αμαξίδιό σας.

ΣΗΜΕΙΩΣΗ: Εάν εμφανιστεί μια προειδοποίηση ή μια οπτική ένδειξη στον ελεγκτή σας που δηλώνει ότι το iLevel® δεν είναι ενεργοποιημένο, η ταχύτητα του ηλεκτροκίνητου αμαξιδίου θα μειωθεί στο 25% όταν είναι ανυψωμένο. Εάν αυτή η προειδοποίηση εμφανιστεί σε επίπεδο έδαφος, διακόψτε τη χρήση της λειτουργίας iLevel® και συμβουλευτείτε τον πάροχο Quantum Rehab για βοήθεια.

Φώτα φτερού (προαιρετικά)

Το ηλεκτροκίνητο αμαξίδιό σας μπορεί να είναι εξοπλισμένο με φώτα φτερού. Τα φώτα αποτελούνται από τρία λευκά LED μπροστά και τρία κόκκινα LED πίσω και είναι τοποθετημένα στα φτερά της ηλεκτροκίνητης βάσης σας. Δείτε το σχήμα 5.

ΣΗΜΕΙΩΣΗ: Πριν από την αρχική χρήση, βεβαιωθείτε ότι ο διακόπτης των φώτων φτερού είναι συνδεδεμένος. Δείτε το σχήμα 1.

ΣΗΜΕΙΩΣΗ: Εάν το ηλεκτροκίνητο αμαξίδιό σας είναι εξοπλισμένο με χειριστήριο συνοδού, τα φώτα φτερού θα ενεργοποιηθούν χρησιμοποιώντας τον συνδυασμό ελεγκτή/ενός διακόπτη όταν ενεργοποιηθεί ο ελεγκτής.

Τα φώτα φτερού διατίθενται σε δύο εκδόσεις:

• „ Λειτουργία μέσω του συνδυασμού ελεγκτή/ενός διακόπτη „
• Λειτουργία μόνο μέσω ενός μόνο διακόπτη

Για να ενεργοποιήσετε τα φώτα φτερού χρησιμοποιώντας τον συνδυασμό ελεγκτή/ενός διακόπτη:

1. Ενεργοποιήστε την τροφοδοσία στον ελεγκτή.
2. Αποκλίνετε το joystick προς οποιαδήποτε κατεύθυνση.

Για να απενεργοποιήσετε τα φώτα φτερού χρησιμοποιώντας τον συνδυασμό ελεγκτή/ενός διακόπτη:

1. Απενεργοποιήστε την τροφοδοσία στον ελεγκτή Ή πατήστε τον ένα διακόπτη.

ΣΗΜΕΙΩΣΗ: Εάν ο ένας διακόπτης χρησιμοποιείται για να απενεργοποιήσετε τα φώτα, ο ένας διακόπτης πρέπει να χρησιμοποιηθεί για να ενεργοποιήσετε ξανά τα φώτα πριν τα φώτα λειτουργήσουν μέσω του ελεγκτή.

Όταν το ηλεκτροκίνητο αμαξίδιο είναι απενεργοποιημένο, τα φώτα φτερού θα επαναφερθούν στην αυτόματη λειτουργία ενεργοποίησης/απενεργοποίησης, εάν το ηλεκτροκίνητο αμαξίδιό σας είναι εξοπλισμένο με αυτό.

Εάν λειτουργούν μέσω του συνδυασμού ελεγκτή/ενός διακόπτη, τα φώτα φτερού θα ενεργοποιηθούν όταν το ηλεκτροκίνητο αμαξίδιο είναι ενεργοποιημένο και το joystick έχει αποκλίνει προς οποιαδήποτε κατεύθυνση. Το ηλεκτροκίνητο αμαξίδιο πρέπει να παραμείνει ενεργοποιημένο για να παραμείνουν αναμμένα τα φώτα. Όταν το ηλεκτροκίνητο αμαξίδιο είναι απενεργοποιημένο, τα φώτα θα σβήσουν.

ΣΗΜΕΙΩΣΗ: Απενεργοποιήστε τα φώτα φτερού όταν το ηλεκτροκίνητο αμαξίδιο δεν χρησιμοποιείται για να βελτιστοποιήσετε την απόδοση του ηλεκτροκίνητου αμαξιδίου ανά φόρτιση.

Για να χειριστείτε τα φώτα φτερού χρησιμοποιώντας μόνο μια έκδοση ενός διακόπτη:

1. Πατήστε τον ένα διακόπτη μία φορά για να ενεργοποιήσετε τα φώτα φτερού.
2. Πατήστε ξανά τον ένα διακόπτη για να απενεργοποιήσετε τα φώτα φτερού.

ΣΗΜΕΙΩΣΗ: Ο ένας διακόπτης είναι τοποθετημένος χρησιμοποιώντας τον παρεχόμενο υφασμάτινο συνδετήρα. Η θέση του ενός διακόπτη θα πρέπει να είναι βολική και λειτουργική για τον χρήστη του ηλεκτροκίνητου αμαξιδίου. Οι πιθανές θέσεις περιλαμβάνουν ένα μπράτσο, την πλευρική ράγα, τον ελεγκτή ή το προσκέφαλο.

ΣΗΜΕΙΩΣΗ: Η τοποθέτηση του ενός διακόπτη στο εξωτερικό του ηλεκτροκίνητου αμαξιδίου, για παράδειγμα, στην πλευρική ράγα, μπορεί να αυξήσει το συνολικό πλάτος του ηλεκτροκίνητου αμαξιδίου.

Ο ένας διακόπτης θα πρέπει να τοποθετηθεί σε μια θέση που να είναι βολική για τον χρήστη του ηλεκτροκίνητου αμαξιδίου και όπου η καλωδίωση του διακόπτη δεν θα πιαστεί στους τροχούς κίνησης ή στο κινούμενο μέρος, δεν θα τσιμπηθεί στο πλαίσιο του καθίσματος ή δεν θα υποστεί ζημιά κατά τη διέλευση από τις πόρτες.

Κλειδί αναγνώρισης Ένας διακόπτης Φως φτερού

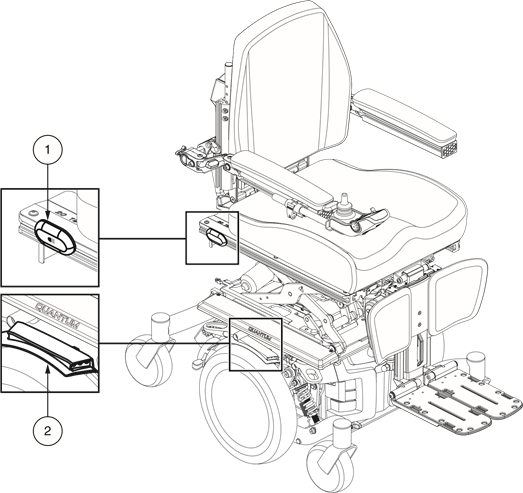

Σχήμα 5. Q6 Edge 2.0 με έναν διακόπτη για τη λειτουργία των φώτων φτερού.

Συναρμολόγηση

Αρχική συναρμολόγηση

Το ηλεκτροκίνητο αμαξίδιό σας ενδέχεται να απαιτεί κάποια συναρμολόγηση είτε πριν από την αρχική χρήση είτε μετά τη μεταφορά. Ενδέχεται επίσης να απαιτεί αποσυναρμολόγηση για να γίνουν ορισμένες ρυθμίσεις άνεσης. Η Εικόνα 6 περιγράφει λεπτομερώς τα μέρη του ηλεκτροκίνητου αμαξιδίου που έχουν σχεδιαστεί για να αποσυναρμολογούνται και να συναρμολογούνται από έναν τελικό χρήστη ή από έναν εξειδικευμένο φροντιστή πριν από τη χρήση του προϊόντος ή την πραγματοποίηση ρυθμίσεων άνεσης.

Κλειδί αναγνώρισης Ρύθμιση γωνίας υποβραχιονίου Θέση χειριστηρίου Ρύθμιση γωνίας πλατφόρμας ποδιών Ρύθμιση ύψους/βάθους πλατφόρμας ποδιών

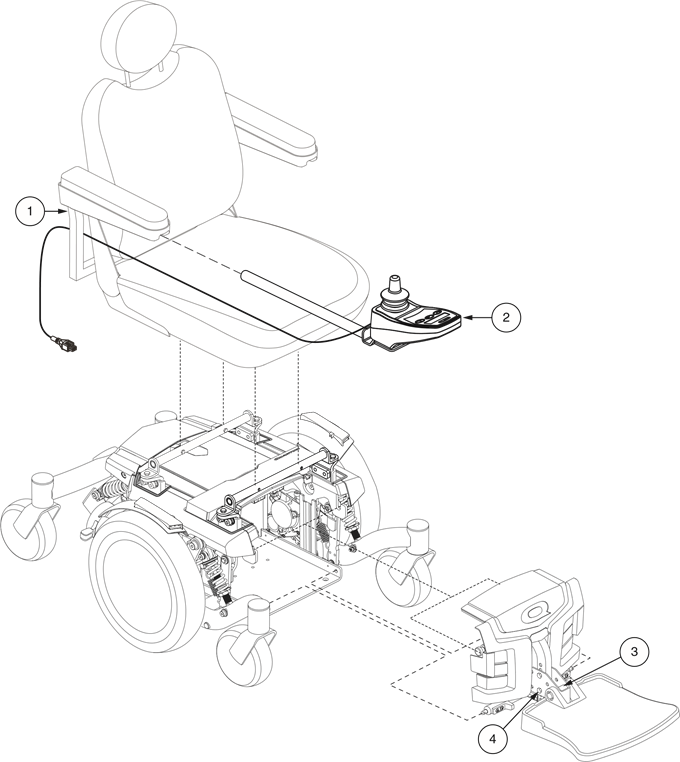

Εικόνα 6. Προβολή συναρμολόγησης σειράς Q6

ΣΗΜΕΙΩΣΗ: Εάν το ηλεκτροκίνητο αμαξίδιό σας είναι εξοπλισμένο με κάθισμα Synergy Seat ή σύστημα τοποθέτησης ισχύος TRU-Balance®, ανατρέξτε στις πληροφορίες που παρέχονται σε ξεχωριστά εγχειρίδια.

ΣΗΜΕΙΩΣΗ: Οποιοδήποτε παξιμάδι ασφάλισης νάιλον ένθετου αφαιρεθεί κατά την αποσυναρμολόγηση ή τη ρύθμιση του ηλεκτροκίνητου αμαξιδίου πρέπει να αντικατασταθεί με ένα νέο παξιμάδι. Τα παξιμάδια ασφάλισης νάιλον ένθετου δεν πρέπει να επαναχρησιμοποιούνται, καθώς μπορεί να προκαλέσουν ζημιά στο ένθετο νάιλον, με αποτέλεσμα μια λιγότερο ασφαλή εφαρμογή. Ανταλλακτικά παξιμάδια ασφάλισης νάιλον ένθετου διατίθενται σε τοπικά καταστήματα υλικού ή μέσω του παρόχου Quantum Rehab.

Εγκατάσταση καθίσματος

Ενδέχεται να είναι απαραίτητη η εγκατάσταση του καθίσματος είτε πριν από την αρχική λειτουργία είτε μετά τη μεταφορά του ηλεκτροκίνητου αμαξιδίου σας. Τα καθίσματα Contour συνδέονται στην ηλεκτρική βάση με το Universal Mounting System (UMS). Το UMS αποτελείται από καθολικά μέρη που μπορούν να συνδεθούν στο κάθισμα, ανεξάρτητα από το πλάτος ή το βάθος του καθίσματος. Τα δύο κύρια συστατικά είναι οι εξωθήσεις αλουμινίου που είναι τοποθετημένες στη βάση του καθίσματος. Αυτές οι εξωθήσεις συνδέονται με ένα ζεύγος τραπεζοειδών ράβδων που είναι τοποθετημένες στην ηλεκτρική βάση. Δείτε την εικόνα 7.

Μην σηκώνετε το πλαίσιο του καθίσματος από τα υποβραχιόνια. Μπορούν να περιστραφούν ελεύθερα και μπορεί να χάσετε τον έλεγχο του καθίσματος εάν το κάνουν.

Για να εγκαταστήσετε το κάθισμα:

1. Γείρετε το κάθισμα προς τα πίσω και σύρετε την πίσω εξώθηση στην πίσω τραπεζοειδή ράβδο. Δείτε την εικόνα 7.
2. Χαμηλώστε την μπροστινή εξώθηση στην μπροστινή τραπεζοειδή ράβδο έως ότου το κάθισμα ασφαλίσει στη θέση του.
3. Αναποδογυρίστε την ασφάλεια μανδάλου καθίσματος προς τα κάτω.

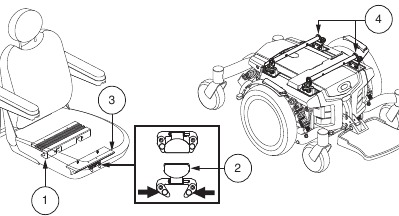

Εικόνα 7. Universal Mounting System και κάθισμα Contour

Κλειδί αναγνώρισης

1. Πίσω εξώθηση
2. Ασφάλεια μανδάλου καθίσματος
3. Μπροστινή εξώθηση
4. Τραπεζοειδείς ράβδοι

Βεβαιωθείτε ότι η ασφάλεια μανδάλου καθίσματος είναι αναποδογυρισμένη προς τα κάτω πριν χρησιμοποιήσετε το ηλεκτροκίνητο αμαξίδιό σας

4. Εγκαταστήστε το χειριστήριο και δρομολογήστε την πλεξούδα στο πίσω μέρος της ηλεκτρικής βάσης. Δείτε τις εικόνες 8, 9 ή 10.

ΥΠΟΧΡΕΩΤΙΚΟ! Αποτρέψτε τη ζημιά στην πλεξούδα του χειριστηρίου! Αποφύγετε τη δρομολόγηση της πλεξούδας του χειριστηρίου στο εξωτερικό του μαξιλαριού του υποβραχιονίου. Δρομολογήστε την πλεξούδα κάτω από το υποβραχιόνιο ή προς το εσωτερικό του μαξιλαριού του υποβραχιονίου. Χρησιμοποιήστε τα σωστά σημεία πρόσδεσης για την πλεξούδα του χειριστηρίου για να αποτρέψετε την παγίδευση της πλεξούδας στα ελαστικά κίνησης, το τσίμπημα στο πλαίσιο του καθίσματος ή τη ζημιά κατά τη διέλευση από τις πόρτες.

5. Συνδέστε το σύνδεσμο του χειριστηρίου στο πίσω μέρος της ηλεκτρικής βάσης. Δείτε την εικόνα 1.
6. Ασφαλίστε την πλεξούδα του χειριστηρίου στον υποδοχέα του υποβραχιονίου με δεματικά καλωδίων. Δείτε την εικόνα 9.

Κλειδί αναγνώρισης Δεματικά καλωδίων Στην ηλεκτρική βάση

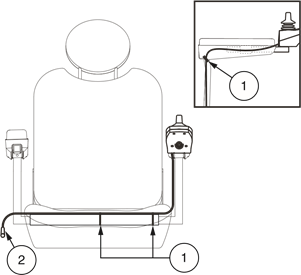

Εικόνα 9. Δρομολόγηση πλεξούδας χειριστηρίου σε κάθισμα Contour

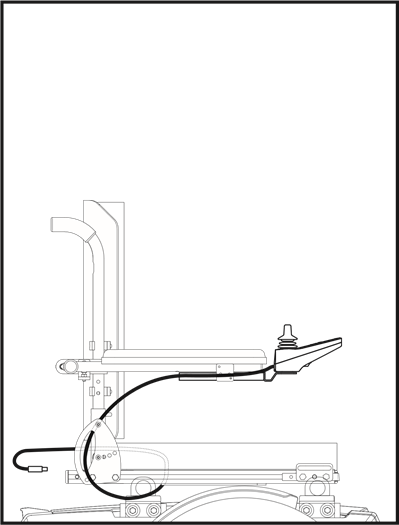

Εικόνα 8. Δρομολόγηση πλεξούδας χειριστηρίου σε κάθισμα Synergy

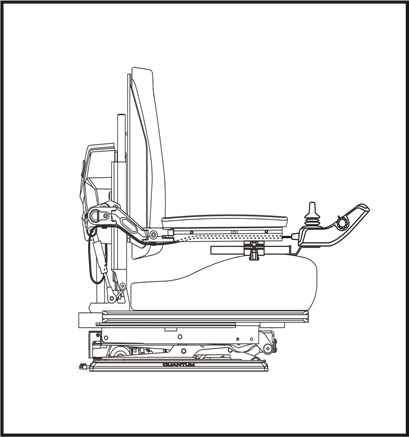

Εικόνα 10. Δρομολόγηση πλεξούδας χειριστηρίου σε κάθισμα Tru-Balance®

Σύστημα ασφάλισης μεταφοράς

Εάν το ηλεκτροκίνητο αμαξίδιό σας είναι εξοπλισμένο με σύστημα ασφάλισης μεταφοράς, είναι εξοπλισμένο με μπροστινά και πίσω στηρίγματα ασφάλισης που έχουν εγκατασταθεί από τον κατασκευαστή και αγκυρωτικά στηρίγματα ζώνης τοποθέτησης. Δείτε την εικόνα 11. Ανατρέξτε στο συμπλήρωμα που παρέχεται με το ηλεκτροκίνητο αμαξίδιό σας για πληροφορίες σχετικά με τον τρόπο χρήσης του συστήματος ασφάλισης μεταφοράς.

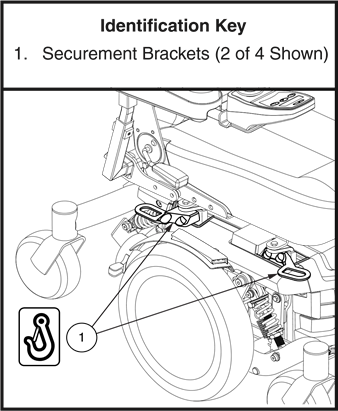

Εικόνα 11. Στηρίγματα ασφάλισης συστήματος μεταφοράς

ΣΗΜΕΙΩΣΗ: Σε ορισμένες διαμορφώσεις, το σύστημα ασφάλισης μεταφοράς δεν είναι διαθέσιμο σε ηλεκτροκίνητα αμαξίδια εξοπλισμένα με επιλογή HD.

Σημεία ασφάλισης ηλεκτροκίνητου αμαξιδίου

Το ηλεκτροκίνητο αμαξίδιο είναι εξοπλισμένο με τέσσερα (4) σημεία πρόσδεσης για την ασφάλιση του μη κατειλημμένου ηλεκτροκίνητου αμαξιδίου κατά τη μεταφορά με μηχανοκίνητο όχημα. Κάθε πρόσδεση είναι σαφώς επισημασμένη για αυτόν τον σκοπό.

Για να ασφαλίσετε ένα ηλεκτροκίνητο αμαξίδιο εξοπλισμένο με σημεία πρόσδεσης:

• „ Να ασφαλίζετε πάντα το ηλεκτροκίνητο αμαξίδιο σε θέση με κατεύθυνση προς τα εμπρός στο όχημα.
• „ Συνδέστε τους τέσσερις ιμάντες πρόσδεσης μόνο σε καθορισμένα, επισημασμένα σημεία ασφάλισης μεταφοράς που υποδεικνύονται με σύμβολα αγκύρωσης στο ηλεκτροκίνητο αμαξίδιο. Δείτε τις εικόνες 11 και 12. Σφίξτε τους ιμάντες για να αφαιρέσετε επαρκώς όλη τη χαλαρότητα.
• „ Μην συνδέετε ποτέ τις προσδέσεις σε ρυθμιζόμενα, κινούμενα ή αφαιρούμενα μέρη του ηλεκτροκίνητου αμαξιδίου, όπως υποβραχιόνια, μπροστινές αρματωσίες και τροχούς.
• „ Τοποθετήστε το σημείο αγκύρωσης για τους πίσω ιμάντες πρόσδεσης ακριβώς πίσω από τα πίσω σημεία ασφάλισης στο ηλεκτροκίνητο αμαξίδιο. Οι μπροστινοί ιμάντες πρόσδεσης θα πρέπει να αγκυρώνονται σε σημεία δαπέδου που απέχουν περισσότερο από το ηλεκτροκίνητο αμαξίδιο για να παρέχουν αυξημένη σταθερότητα. Δείτε την εικόνα 12.

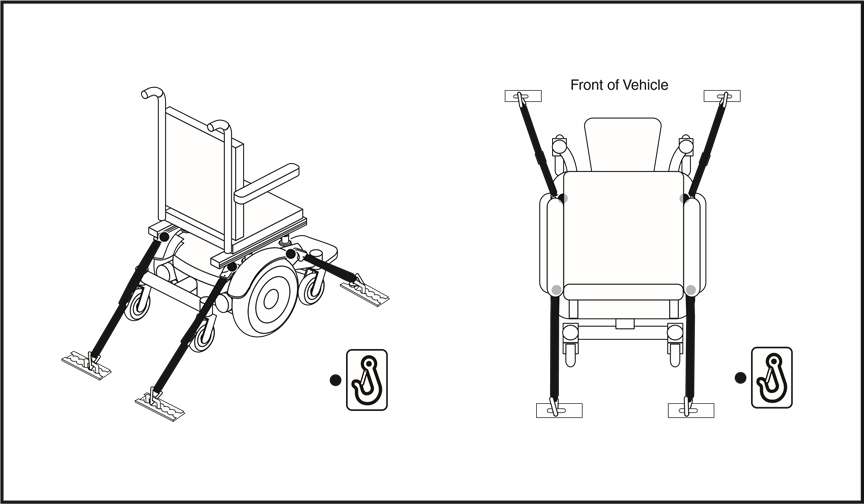

  Εικόνα 12. Σημεία ασφάλισης συστήματος μεταφοράς χωρίς επιβάτη

ΥΠΟΧΡΕΩΤΙΚΟ! Το ηλεκτροκίνητο αμαξίδιο θα πρέπει να χρησιμοποιείται όπως υποδεικνύεται στις οδηγίες του κατασκευαστή. Εάν έχετε οποιεσδήποτε ερωτήσεις σχετικά με τη σωστή χρήση του ηλεκτροκίνητου αμαξιδίου σας, επικοινωνήστε με τον πάροχο Quantum Rehab.

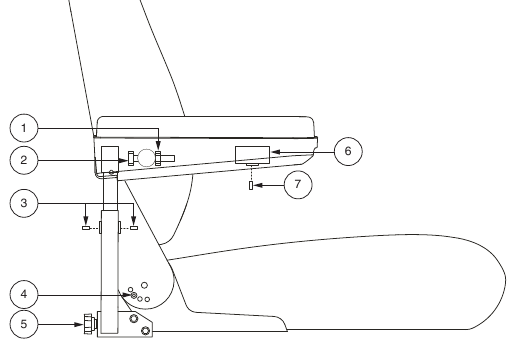

Ρυθμίσεις άνεσης

Αφού εξοικειωθείτε με τη λειτουργία του αμαξιδίου σας, μπορεί να χρειαστεί να κάνετε κάποιες ρυθμίσεις για να αυξήσετε την άνεσή σας, όπως το ύψος και η γωνία του καθίσματος, το πλάτος, η γωνία και το ύψος του υποβραχιονίου, το ύψος, το βάθος και η γωνία της πλατφόρμας ποδιών και η θέση του χειριστηρίου.

ΣΗΜΕΙΩΣΗ: Εάν το αμαξίδιό σας είναι εξοπλισμένο με κάθισμα Synergy ή σύστημα τοποθέτησης ισχύος TRU-Balance® 3, ανατρέξτε στις πληροφορίες ρύθμισης καθίσματος που περιέχονται σε ξεχωριστά εγχειρίδια.

Το κέντρο βάρους του αμαξιδίου σας έχει ρυθμιστεί εργοστασιακά σε μια θέση που ανταποκρίνεται στις ανάγκες της δημογραφικής πλειοψηφίας των χρηστών. Ο πάροχός σας Quantum Rehab έχει αξιολογήσει το αμαξίδιό σας και έχει κάνει τις απαραίτητες ρυθμίσεις ώστε να ταιριάζει στις συγκεκριμένες απαιτήσεις σας. Μην αλλάξετε τη διαμόρφωση του καθίσματός σας χωρίς να επικοινωνήσετε πρώτα με την Quantum Rehab ή τον πάροχό σας Quantum Rehab.

Ορισμένα εξαρτήματα του αμαξιδίου είναι βαριά. Μπορεί να χρειαστείτε βοήθεια για να τα σηκώσετε ή να τα μεταφέρετε. Ανατρέξτε στο φύλλο προδιαγραφών του προϊόντος για τα συγκεκριμένα βάρη των εξαρτημάτων πριν αποσυναρμολογήσετε το αμαξίδιο.

Αφαιρέστε τον χρήστη από το αμαξίδιο πριν κάνετε οποιεσδήποτε ρυθμίσεις.

Μπορεί να χρειαστείτε τα ακόλουθα για να κάνετε ρυθμίσεις άνεσης:

• „ σετ καρυδάκια και καστάνια μετρικού/τυπικού μεγέθους
• „ ρυθμιζόμενο κλειδί
• „ σετ εξάγωνων κλειδιών μετρικού/τυπικού μεγέθους
• „ ασφάλεια σπειρώματος

Ρύθμιση ύψους και γωνίας καθίσματος

Εάν το αμαξίδιό σας δεν είναι εξοπλισμένο με σύστημα ασφάλισης μεταφοράς, μπορείτε να αλλάξετε το ύψος του καθίσματος σε μία από τις τρεις θέσεις ανυψώνοντας τις μπροστινές και πίσω τραπεζοειδείς ράβδους. Εάν ανυψώσετε ή χαμηλώσετε μόνο μία τραπεζοειδή ράβδο (μπροστά προς τα πίσω), μπορείτε επίσης να αλλάξετε τη γωνία της βάσης του καθίσματος (κλίση).

ΥΠΟΧΡΕΩΤΙΚΟ! Εάν το αμαξίδιό σας είναι εξοπλισμένο με σύστημα ασφάλισης μεταφοράς και απαιτείται οποιαδήποτε ρύθμιση στο ύψος ή τη γωνία του καθίσματος, επικοινωνήστε με τον πάροχό σας Quantum Rehab. Αυτή η ρύθμιση άνεσης μπορεί να γίνει μόνο από έναν πάροχο Quantum Rehab.

Για να αλλάξετε το ύψος του καθίσματος:

1. Απενεργοποιήστε την τροφοδοσία στο χειριστήριο.
2. Βεβαιωθείτε ότι το αμαξίδιο βρίσκεται σε λειτουργία οδήγησης.
3. Αποσυνδέστε τους συνδέσμους του χειριστηρίου από την βάση ισχύος. Δείτε figure 1.
4. Ανασηκώστε με ασφάλεια το μάνταλο του καθίσματος. Δείτε figure 7.
5. Πιέστε το μάνταλο του καθίσματος και απελευθερώστε το κάθισμα από την μπροστινή τραπεζοειδή ράβδο.
6. Σύρετε το κάθισμα προς τα εμπρός και αφαιρέστε το από την βάση ισχύος.
7. Αφαιρέστε το υλικό που συνδέει τις τραπεζοειδείς ράβδους στις συγκολλήσεις παρεμβολής του καθίσματος. Δείτε figure 13.
8. Μετακινήστε τις τραπεζοειδείς ράβδους πάνω ή κάτω στο επιθυμητό ύψος.

ΣΗΜΕΙΩΣΗ: Αλλάξτε την κλίση του καθίσματος ανυψώνοντας ή χαμηλώνοντας μόνο μία τραπεζοειδή ράβδο (μπροστά ή πίσω).

9. Επανατοποθετήστε το υλικό.
10. Επανατοποθετήστε το κάθισμα.
11. Συνδέστε ξανά το χειριστήριο στη βάση ισχύος.

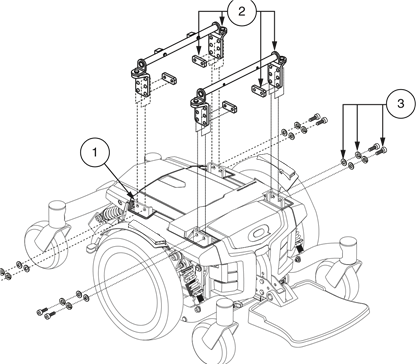

Κλειδί αναγνώρισης Συγκόλληση διεπαφής καθίσματος Τραπεζοειδείς ράβδοι Υλικό

Εικόνα 13. Ρύθμιση ύψους/γωνίας καθίσματος

Θέση καθίσματος

Μπορείτε να μετακινήσετε το κάθισμα προς τα εμπρός ή προς τα πίσω αλλάζοντας τη θέση στερέωσης της εξώθησης.

Για να αλλάξετε τη θέση:

1. Απενεργοποιήστε την τροφοδοσία στο χειριστήριο.
2. Βεβαιωθείτε ότι το αμαξίδιο βρίσκεται σε λειτουργία οδήγησης.
3. Αποσυνδέστε τους συνδέσμους του χειριστηρίου από την βάση ισχύος.
4. Αφαιρέστε το κάθισμα από την βάση ισχύος.
5. Αφαιρέστε και τις δύο εξωθήσεις από το κάτω μέρος του καθίσματος.
6. Επανατοποθετήστε τις εξωθήσεις σε ένα διαφορετικό σετ οπών στερέωσης. Πρέπει να μετακινήσετε και τις δύο εξωθήσεις τον ίδιο αριθμό οπών είτε προς τα εμπρός είτε προς τα πίσω. Δείτε figure 14.

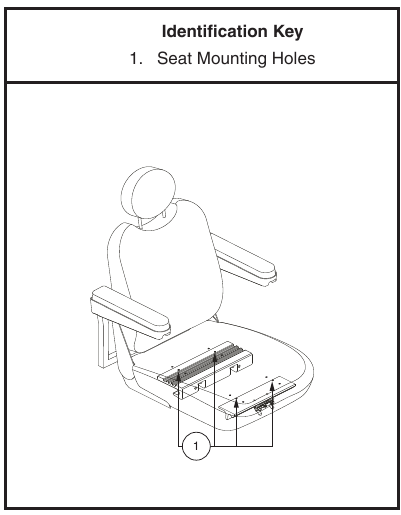

   Εικόνα 14. Ρύθμιση θέσης καθίσματος
7. Στερεώστε ξανά τις εξωθήσεις στο κάτω μέρος του καθίσματος.
8. Επανατοποθετήστε το κάθισμα.
9. Συνδέστε ξανά το χειριστήριο στη βάση ισχύος.

Μη αυτόματη ρύθμιση ανάκλισης της πλάτης του καθίσματος

Εάν το αμαξίδιό σας είναι εξοπλισμένο με ένα σετ ανάκλισης, μπορείτε να ρυθμίσετε τη γωνία της πλάτης του καθίσματος με τον μοχλό απελευθέρωσης της πλάτης του καθίσματος. Ο μοχλός βρίσκεται στη δεξιά πλευρά της βάσης του καθίσματος.

Για να ρυθμίσετε τη γωνία ανάκλισης:

1. Τραβήξτε προς τα πάνω τον μοχλό απελευθέρωσης της πλάτης του καθίσματος.
2. Γείρετε προς τα εμπρός ή προς τα πίσω στην επιθυμητή θέση.
3. Αφήστε τον μοχλό.

Ρύθμιση γωνίας πλάτης καθίσματος

Εάν το αμαξίδιό σας είναι εξοπλισμένο με ρυθμιζόμενη πλάτη καθίσματος, μπορείτε να το ρυθμίσετε σε τέσσερις (4) διαφορετικές γωνίες: 90°, 102°, 105° ή 107°.

Για να ρυθμίσετε τη γωνία της πλάτης του καθίσματος:

1. Αφαιρέστε τις βίδες ρύθμισης από κάθε μεντεσέ του καθίσματος. Δείτε figure 15.
2. Ρυθμίστε την πλάτη του καθίσματος στην επιθυμητή γωνία.
3. Επανατοποθετήστε τις βίδες ρύθμισης σε κάθε μεντεσέ του καθίσματος και σφίξτε τις.

Εικόνα 15. Ρυθμίσεις πλάτης καθίσματος και υποβραχιονίων για κάθισμα περιγράμματος

Κλειδί αναγνώρισης

1. Παξιμάδι ασφάλισης
2. Βίδα ρύθμισης γωνίας υποβραχιονίου
3. Βίδες ρύθμισης ύψους υποβραχιονίου
4. Βίδα ρύθμισης γωνίας πλάτης καθίσματος
5. Κουμπί υποβραχιονίου
6. Βάση χειριστηρίου
7. Βίδα ρύθμισης

Ρύθμιση πλάτους υποβραχιονίου

Μπορείτε να αλλάξετε το πλάτος κάθε υποβραχιονίου ανεξάρτητα από τον άλλον.

ΣΗΜΕΙΩΣΗ: Η αλλαγή του πλάτους του υποβραχιονίου μπορεί να αυξήσει το συνολικό πλάτος του αμαξιδίου σας.

Για να αλλάξετε το πλάτος του υποβραχιονίου:

1. Εντοπίστε τα δύο κουμπιά του υποβραχιονίου σε κάθε πλευρά της βάσης υποδοχής του υποβραχιονίου.
2. Χαλαρώστε τα κουμπιά.
3. Σύρετε τα υποβραχιόνια μέσα ή έξω στο επιθυμητό πλάτος.
4. Σφίξτε τα κουμπιά.

Ρύθμιση γωνίας υποβραχιονίου

Για να αλλάξετε τη γωνία του υποβραχιονίου:

1. Ανασηκώστε τον υποβραχιόνιο προς τα πάνω έτσι ώστε να είναι κάθετος προς το δάπεδο. Δείτε figure 15.
2. Χαλαρώστε το παξιμάδι ασφάλισης.
3. Περιστρέψτε τη βίδα ρύθμισης για να ανυψώσετε ή να χαμηλώσετε το μπροστινό μέρος του υποβραχιονίου.
4. Σφίξτε το παξιμάδι ασφάλισης για να ασφαλίσετε τη βίδα ρύθμισης στη θέση της.

Ρύθμιση ύψους υποβραχιονίου
Για να αλλάξετε το ύψος του υποβραχιονίου:

1. Χαλαρώστε τις δύο βίδες ρύθμισης που βρίσκονται στην υποδοχή του υποβραχιονίου. Δείτε figure 15.
2. Ανυψώστε ή χαμηλώστε τον υποβραχιόνιο στο επιθυμητό ύψος.
3. Σφίξτε τις βίδες ρύθμισης για να ασφαλίσετε τον υποβραχιόνιο.

Θέση χειριστηρίου

Μπορείτε να μετακινήσετε το χειριστήριο προς τα μέσα ή προς τα έξω από τον υποβραχιόνιο ή να αλλάξετε τη θέση του χειριστηρίου για χρήση με το αριστερό ή το δεξί χέρι.

Μην τοποθετείτε την καλωδίωση του χειριστηρίου έτσι ώστε να μπορεί να τσιμπηθεί στο πλαίσιο του καθίσματος ή στο πλαίσιο της βάσης ισχύος.

Για να επεκτείνετε το χειριστήριο:

1. Ανασηκώστε τον υποβραχιόνιο έτσι ώστε να είναι κάθετος προς το δάπεδο.
2. Χαλαρώστε τη βίδα ρύθμισης στη βάση του χειριστηρίου. Δείτε figure 15.
3. Σύρετε το χειριστήριο μέσα ή έξω από τον υποβραχιόνιο στην επιθυμητή θέση.
4. Σφίξτε τις βίδες ρύθμισης για να ασφαλίσετε το χειριστήριο.

Για να αλλάξετε τη θέση του χειριστηρίου

1. Απενεργοποιήστε την τροφοδοσία στο χειριστήριο.
2. Αποσυνδέστε τους συνδέσμους του χειριστηρίου από την βάση ισχύος.
3. Αφαιρέστε τυχόν δεματικά καλωδίων που ασφαλίζουν την καλωδίωση του χειριστηρίου στον υποβραχιόνιο.
4. Ανασηκώστε τον υποβραχιόνιο έτσι ώστε να είναι κάθετος προς το δάπεδο.
5. Χαλαρώστε τη βίδα ρύθμισης στη βάση του χειριστηρίου.
6. Σύρετε το χειριστήριο έξω από τον υποβραχιόνιο.
7. Χαλαρώστε τη βίδα ρύθμισης στον άλλο υποβραχιόνιο.
8. Τοποθετήστε το χειριστήριο στον άλλο υποβραχιόνιο.
9. Σφίξτε τις βίδες ρύθμισης και στους δύο υποβραχιόνιους.
10. Δρομολογήστε την καλωδίωση του χειριστηρίου προς το πίσω μέρος της βάσης ισχύος και συνδέστε το χειριστήριο.
11. Ασφαλίστε την καλωδίωση του χειριστηρίου στον υποβραχιόνιο με δεματικά καλωδίων. Δείτε figure 9.

ΣΗΜΕΙΩΣΗ: Εάν το αμαξίδιό σας είναι εξοπλισμένο με κάθισμα Synergy ή σύστημα τοποθέτησης ισχύος TRU-Balance Power® 3, ανατρέξτε στις πληροφορίες που παρέχονται στα συμπληρωματικά εγχειρίδια που παρέχονται με το σύστημα καθισμάτων σας.

Ρύθμιση ύψους πλατφόρμας ποδιών

Το ύψος της πλατφόρμας ποδιών ρυθμίζεται εύκολα σε διάφορα ύψη.

Για να ανυψώσετε ή να χαμηλώσετε την πλατφόρμα ποδιών

1. Αφαιρέστε το υλικό από τη βάση στήριξης της πλατφόρμας ποδιών. Δείτε figure 16.
2. Ανυψώστε ή χαμηλώστε την πλατφόρμα ποδιών στο επιθυμητό ύψος.
3. Επανατοποθετήστε το υλικό στη βάση στήριξης της πλατφόρμας ποδιών και σφίξτε το.

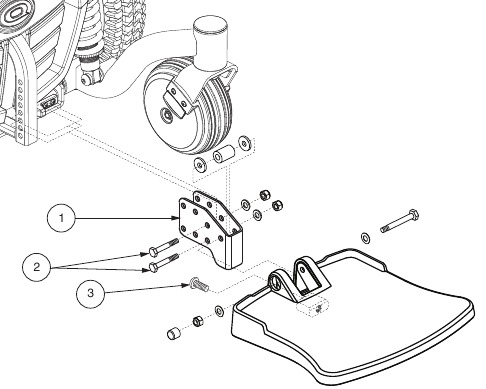

Εικόνα 16. Ρύθμιση πλατφόρμας ποδιών

Κλειδί αναγνώρισης

1. Βάση στήριξης πλατφόρμας ποδιών
2. Υλικό
3. Βίδα

Ρύθμιση βάθους πλατφόρμας ποδιών

Μπορείτε να ρυθμίσετε το βάθος της πλατφόρμας ποδιών.

Για να ρυθμίσετε το βάθος της πλατφόρμας ποδιών

1. Αφαιρέστε το υλικό από τη βάση στήριξης της πλατφόρμας ποδιών. Δείτε figure 16.
2. Μετακινήστε την πλατφόρμα ποδιών μέσα ή έξω στο επιθυμητό βάθος.
3. Επανατοποθετήστε το υλικό στη βάση στήριξης της πλατφόρμας ποδιών και σφίξτε το.

Ρύθμιση γωνίας πλατφόρμας ποδιών

Μπορείτε να ρυθμίσετε τη γωνία της πλατφόρμας ποδιών.

Για να ρυθμίσετε τη γωνία της πλατφόρμας ποδιών

1. Αναποδογυρίστε την πλατφόρμα ποδιών και εντοπίστε τη βίδα. Δείτε figure 16.
2. Περιστρέψτε τη βίδα για να ανυψώσετε ή να χαμηλώσετε το μπροστινό μέρος της πλατφόρμας ποδιών.

Ζώνη τοποθέτησης

Το αμαξίδιό σας μπορεί να είναι εξοπλισμένο με ζώνη τοποθέτησης που μπορεί να ρυθμιστεί για την άνεση του χειριστή. Δείτε figure 17. Η ζώνη τοποθέτησης έχει σχεδιαστεί για να υποστηρίζει τον χειριστή ώστε να μην γλιστράει προς τα κάτω ή προς τα εμπρός στο κάθισμα. Η ζώνη τοποθέτησης δεν έχει σχεδιαστεί για χρήση ως περιοριστικό μέσο.

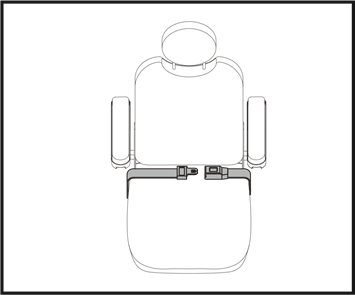

Εικόνα 17. Ρύθμιση ζώνης τοποθέτησης

Η ζώνη τοποθέτησης δεν έχει σχεδιαστεί για χρήση ως ζώνη ασφαλείας σε ένα μηχανοκίνητο όχημα. Ούτε το αμαξίδιό σας είναι κατάλληλο για χρήση ως κάθισμα σε οποιοδήποτε όχημα. Όποιος ταξιδεύει σε ένα όχημα θα πρέπει να είναι σωστά δεμένος σε καθίσματα εγκεκριμένα από τον κατασκευαστή του οχήματος.

Η ζώνη τοποθέτησης θα πρέπει να είναι ασφαλισμένη ανά πάσα στιγμή. Μην αφήνετε ποτέ τη ζώνη τοποθέτησης να κρέμεται ή να σέρνεται στο δάπεδο, καθώς μπορεί να μπερδευτεί.

Για να εγκαταστήσετε τη ζώνη τοποθέτησης:

1. Αφαιρέστε την πίσω βίδα που συγκρατεί το μεντεσέ του καθίσματος στη βάση του καθίσματος και στους αριστερούς και δεξιούς μεντεσέδες του καθίσματος.
2. Εισαγάγετε τη βίδα μέσω της παρεχόμενης ροδέλας, μέσω της ζώνης τοποθέτησης και στη βάση του καθίσματος για κάθε πλευρά του καθίσματος του αμαξιδίου.
3. Σφίξτε και τις δύο βίδες.

Για να ρυθμίσετε τη ζώνη τοποθέτησης για την άνεση του χειριστή:

4. Αφού καθίσετε, τοποθετήστε τη μεταλλική γλωττίδα στη μία πλευρά της ζώνης στην πλαστική θήκη στην απέναντι πλευρά μέχρι να ακούσετε ένα κλικ. Δείτε figure 17.
5. Τραβήξτε τον επιπλέον ιμάντα που είναι προσαρτημένος στη μεταλλική γλωττίδα μέχρι να είναι ασφαλής, αλλά όχι τόσο σφιχτός ώστε να προκαλεί δυσφορία.

Για να απελευθερώσετε τη ζώνη τοποθέτησης:

6. Πατήστε τον μηχανισμό κουμπιού ώθησης στην πλαστική θήκη.

ΥΠΟΧΡΕΩΤΙΚΟ! Βεβαιωθείτε ότι η ζώνη τοποθέτησης είναι σωστά ασφαλισμένη στο αμαξίδιο και έχει ρυθμιστεί για την άνεση του χειριστή πριν από κάθε χρήση.

ΥΠΟΧΡΕΩΤΙΚΟ! Επιθεωρήστε τη ζώνη τοποθέτησης για χαλαρά μέρη ή ζημιές, συμπεριλαμβανομένων σκισίματα, φθαρμένα σημεία, λυγισμένο υλικό, κατεστραμμένους μηχανισμούς μανδάλωσης, βρωμιά ή υπολείμματα, πριν από κάθε χρήση του αμαξιδίου. Εάν ανακαλύψετε κάποιο πρόβλημα, επικοινωνήστε με τον πάροχό σας Quantum Rehab για συντήρηση και επισκευή.

Μπαταρίες και φόρτιση

Η σειρά Q6 χρησιμοποιεί δύο ανθεκτικές μπαταρίες βαθιάς εκφόρτισης 12 volt. Αυτές οι μπαταρίες είναι σφραγισμένες και δεν χρειάζονται συντήρηση. Επειδή είναι σφραγισμένες, δεν χρειάζεται να ελέγχετε τη στάθμη του ηλεκτρολύτη (υγρού). Οι μπαταρίες βαθιάς εκφόρτισης έχουν σχεδιαστεί για να αντέχουν μεγαλύτερη και βαθύτερη εκφόρτιση. Αν και είναι παρόμοιες στην εμφάνιση με τις μπαταρίες αυτοκινήτου, δεν είναι εναλλάξιμες. Οι μπαταρίες αυτοκινήτου δεν έχουν σχεδιαστεί για να αντέχουν μια μακρά, βαθιά εκφόρτιση, και επίσης δεν είναι ασφαλείς για χρήση σε ηλεκτρικά αμαξίδια.

ΥΠΟΧΡΕΩΤΙΚΟ! Οι πόλοι της μπαταρίας, οι ακροδέκτες και τα σχετικά αξεσουάρ περιέχουν μόλυβδο και ενώσεις μολύβδου. Να φοράτε γυαλιά και γάντια όταν χειρίζεστε μπαταρίες και να πλένετε τα χέρια σας μετά το χειρισμό.

Επικοινωνήστε με τον πάροχο Quantum Rehab εάν έχετε οποιεσδήποτε ερωτήσεις σχετικά με τις μπαταρίες στο ηλεκτρικό αμαξίδιό σας.

ΑΠΑΓΟΡΕΥΕΤΑΙ! Να χρησιμοποιείτε πάντα δύο μπαταρίες ακριβώς του ίδιου τύπου, χημείας και χωρητικότητας αμπερωρίων (Ah). Ανατρέξτε στον πίνακα προδιαγραφών και στο εγχειρίδιο που συνοδεύει τον φορτιστή μπαταρίας για τον συνιστώμενο τύπο και χωρητικότητες.

Φόρτιση των μπαταριών
Ο φορτιστής μπαταρίας είναι απαραίτητος για να παρέχει μεγάλη διάρκεια ζωής στις μπαταρίες του ηλεκτρικού αμαξιδίου σας. Έχει σχεδιαστεί για να βελτιστοποιεί την απόδοση του ηλεκτρικού αμαξιδίου σας φορτίζοντας τις μπαταρίες με ασφάλεια, γρήγορα και εύκολα.

ΑΠΑΓΟΡΕΥΕΤΑΙ! Η αφαίρεση του ακροδέκτη γείωσης μπορεί να δημιουργήσει ηλεκτρικό κίνδυνο. Εάν είναι απαραίτητο, εγκαταστήστε σωστά έναν εγκεκριμένο προσαρμογέα 3 ακροδεκτών σε μια ηλεκτρική πρίζα που έχει πρόσβαση σε βύσμα 2 ακροδεκτών.

ΑΠΑΓΟΡΕΥΕΤΑΙ! Μην χρησιμοποιείτε ποτέ καλώδιο επέκτασης για να συνδέσετε τον φορτιστή μπαταρίας σας. Συνδέστε τον φορτιστή απευθείας σε μια σωστά καλωδιωμένη τυπική ηλεκτρική πρίζα.

ΑΠΑΓΟΡΕΥΕΤΑΙ! Μην επιτρέπετε σε παιδιά χωρίς επίβλεψη να παίζουν κοντά στο ηλεκτρικό αμαξίδιο ενώ φορτίζονται οι μπαταρίες. Η Quantum Rehab συνιστά να μην φορτίζετε τις μπαταρίες ενώ το ηλεκτρικό αμαξίδιο είναι κατειλημμένο.

ΥΠΟΧΡΕΩΤΙΚΟ! Διαβάστε τις οδηγίες φόρτισης της μπαταρίας σε αυτό το εγχειρίδιο και στο εγχειρίδιο που συνοδεύει τον φορτιστή μπαταρίας πριν φορτίσετε τις μπαταρίες.

Ενδέχεται να παραχθούν εκρηκτικά αέρια κατά τη φόρτιση των μπαταριών. Κρατήστε το ηλεκτρικό αμαξίδιο και τον φορτιστή μπαταρίας μακριά από πηγές ανάφλεξης, όπως φλόγες ή σπινθήρες, και παρέχετε επαρκή αερισμό κατά τη φόρτιση των μπαταριών.

Πρέπει να επαναφορτίσετε τις μπαταρίες του ηλεκτρικού αμαξιδίου με τον παρεχόμενο εξωτερικό φορτιστή μπαταρίας. Μην χρησιμοποιείτε φορτιστή μπαταρίας τύπου αυτοκινήτου.

Επιθεωρήστε τον φορτιστή μπαταρίας, την καλωδίωση και τους συνδετήρες για ζημιές πριν από κάθε χρήση. Επικοινωνήστε με τον πάροχο Quantum Rehab εάν εντοπιστούν ζημιές.

Μην επιχειρήσετε να ανοίξετε τη θήκη του φορτιστή μπαταρίας. Εάν ο φορτιστής μπαταρίας δεν φαίνεται να λειτουργεί σωστά, επικοινωνήστε με τον πάροχο Quantum Rehab.

Λάβετε υπόψη ότι η θήκη του φορτιστή μπαταρίας ενδέχεται να ζεσταθεί κατά τη φόρτιση. Αποφύγετε την επαφή με το δέρμα και μην το τοποθετείτε σε επιφάνειες που ενδέχεται να επηρεαστούν από τη θερμότητα.

Εάν ο φορτιστής μπαταρίας είναι εξοπλισμένος με υποδοχές ψύξης, τότε μην επιχειρήσετε να εισαγάγετε αντικείμενα μέσω αυτών των υποδοχών.

Εάν ο φορτιστής μπαταρίας σας δεν έχει δοκιμαστεί και εγκριθεί για χρήση σε εξωτερικούς χώρους, τότε μην τον εκθέτετε σε αντίξοες ή ακραίες καιρικές συνθήκες. Εάν ο φορτιστής μπαταρίας εκτεθεί σε αντίξοες ή ακραίες καιρικές συνθήκες, τότε πρέπει να του επιτραπεί να προσαρμοστεί στη διαφορά στις περιβαλλοντικές συνθήκες πριν από τη χρήση σε εσωτερικούς χώρους. Ανατρέξτε στο εγχειρίδιο που συνοδεύει τον φορτιστή μπαταρίας για περισσότερες πληροφορίες.

TΓια να φορτίσετε τις μπαταρίες χρησιμοποιώντας τον εξωτερικό φορτιστή:

1. Τοποθετήστε το ηλεκτρικό αμαξίδιό σας δίπλα σε μια τυπική ηλεκτρική πρίζα.
2. Βεβαιωθείτε ότι η τροφοδοσία του ελεγκτή είναι απενεργοποιημένη και ότι το ηλεκτρικό αμαξίδιο είναι σε λειτουργία οδήγησης.
3. Συνδέστε τον εξωτερικό φορτιστή στην πρίζα φόρτισης/προγραμματισμού εκτός αμαξιδίου στον ελεγκτή. Δείτε την εικόνα 18.

4. Συνδέστε τον εξωτερικό φορτιστή στην ηλεκτρική πρίζα.

Οι λυχνίες LED (LED) στον φορτιστή υποδεικνύουν διαφορετικές συνθήκες φορτιστή σε διάφορες χρονικές στιγμές: ενεργοποίηση τροφοδοσίας φορτιστή, φόρτιση σε εξέλιξη και ολοκλήρωση φόρτισης. Εάν η λυχνία LED δεν υποδεικνύει ότι η φόρτιση έχει ολοκληρωθεί εντός 24 ωρών, αποσυνδέστε τον φορτιστή από την πρίζα και επικοινωνήστε με την Quantum

Πάροχο Rehab. Ανατρέξτε στο εγχειρίδιο που συνοδεύει την Εικόνα 18. Φορτιστής μπαταρίας του φορτιστή για μια πλήρη εξήγηση αυτών των ενδείξεων.

5. Όταν οι μπαταρίες είναι πλήρως φορτισμένες, αποσυνδέστε τον εξωτερικό φορτιστή από την ηλεκτρική πρίζα και, στη συνέχεια, από τον ελεγκτή.

Σπάσιμο της μπαταρίας

Για να σπάσετε νέες μπαταρίες για μέγιστη απόδοση:

1. Επαναφορτίστε πλήρως οποιαδήποτε νέα μπαταρία πριν από την αρχική χρήση της. Αυτό φέρνει την μπαταρία περίπου στο 90% του επιπέδου μέγιστης απόδοσής της.
2. Λειτουργήστε το ηλεκτρικό αμαξίδιό σας σε όλο το σπίτι και την αυλή. Κινηθείτε αργά στην αρχή και μην ταξιδεύετε πολύ μακριά μέχρι να συνηθίσετε τα χειριστήρια και να σπάσετε τις μπαταρίες.
3. Δώστε στις μπαταρίες μια άλλη πλήρη φόρτιση τουλάχιστον 8 έως 14 ωρών και χρησιμοποιήστε ξανά το ηλεκτρικό αμαξίδιό σας. Οι μπαταρίες θα αποδίδουν πλέον πάνω από το 90% των δυνατοτήτων τους.
4. Μετά από τέσσερις ή πέντε κύκλους φόρτισης, οι μπαταρίες θα φτάσουν στο 100% φόρτιση και θα διαρκέσουν για μεγάλο χρονικό διάστημα.

Συχνές Ερωτήσεις (Συχνές Ερωτήσεις)

Πώς λειτουργεί ο φορτιστής;
Ο φορτιστής μπαταρίας λαμβάνει την τυπική τάση της ηλεκτρικής πρίζας (εναλλασσόμενο ρεύμα) και τη μετατρέπει σε 24 VDC (συνεχές ρεύμα). Οι μπαταρίες του ηλεκτρικού αμαξιδίου χρησιμοποιούν συνεχές ρεύμα για να λειτουργήσουν το ηλεκτρικό αμαξίδιό σας. Όταν η τάση της μπαταρίας είναι χαμηλή, ο φορτιστής εργάζεται σκληρότερα για να φορτίσει την μπαταρία. Καθώς η τάση της μπαταρίας πλησιάζει την πλήρη φόρτιση, ο φορτιστής δεν εργάζεται τόσο σκληρά για να ολοκληρώσει τον κύκλο φόρτισης. Όταν η μπαταρία είναι πλήρως φορτισμένη, η ένταση του ρεύματος από τον φορτιστή είναι σχεδόν μηδενική. Έτσι ο φορτιστής διατηρεί μια φόρτιση αλλά δεν υπερφορτίζει την μπαταρία.

Μπορώ να χρησιμοποιήσω διαφορετικό φορτιστή μπαταρίας;
Θα πρέπει να χρησιμοποιήσετε τον φορτιστή που παρέχεται με το ηλεκτρικό αμαξίδιο. Είναι το ασφαλέστερο, πιο αποτελεσματικό εργαλείο για τη φόρτιση των μπαταριών. Δεν συνιστούμε τη χρήση άλλων τύπων φορτιστών (π.χ. φορτιστή μπαταρίας αυτοκινήτου).

ΣΗΜΕΙΩΣΗ: Ο φορτιστής του ηλεκτρικού αμαξιδίου σας δεν θα λειτουργήσει αφού οι μπαταρίες έχουν εκφορτιστεί σε σχεδόν μηδενική τάση. Εάν συμβεί αυτό, καλέστε τον πάροχο Quantum Rehab για βοήθεια.

Πόσο συχνά πρέπει να φορτίζω τις μπαταρίες;
Πολλοί παράγοντες παίζουν ρόλο κατά την απόφαση για το πόσο συχνά θα φορτίζετε τις μπαταρίες. Μπορεί να χρησιμοποιείτε το ηλεκτρικό αμαξίδιό σας όλη την ημέρα σε καθημερινή βάση ή μπορεί να μην το χρησιμοποιείτε για εβδομάδες κάθε φορά.

• Καθημερινή χρήση
  Εάν χρησιμοποιείτε το ηλεκτρικό αμαξίδιό σας σε καθημερινή βάση, φορτίστε τις μπαταρίες μόλις τελειώσετε με τη χρήση του ηλεκτρικού αμαξιδίου σας. Το ηλεκτρικό αμαξίδιό σας θα είναι έτοιμο κάθε πρωί για να σας προσφέρει μια ολόκληρη μέρα υπηρεσίας. Συνιστάται να φορτίζετε τις μπαταρίες τουλάχιστον 8 έως 14 ώρες μετά την καθημερινή χρήση. Συνιστούμε να φορτίζετε τις μπαταρίες για επιπλέον 4 ώρες αφού ο φορτιστής μπαταρίας υποδείξει ότι η φόρτιση έχει ολοκληρωθεί.
• Σπάνια χρήση
  Εάν χρησιμοποιείτε το ηλεκτρικό αμαξίδιό σας σπάνια (μία φορά την εβδομάδα ή λιγότερο), θα πρέπει να φορτίζετε τις μπαταρίες τουλάχιστον μία φορά την εβδομάδα για τουλάχιστον 24 ώρες.

ΣΗΜΕΙΩΣΗ: Διατηρήστε τις μπαταρίες σας πλήρως φορτισμένες και αποφύγετε την βαθιά εκφόρτιση των μπαταριών σας. Ανατρέξτε στο εγχειρίδιο που συνοδεύει τον φορτιστή μπαταρίας για οδηγίες φόρτισης. Συνιστούμε να φορτίζετε τις μπαταρίες σας για τουλάχιστον 48 συνεχόμενες ώρες μία φορά το μήνα για να βελτιώσετε την απόδοση και τη διάρκεια ζωής της μπαταρίας.

Πώς μπορώ να επιτύχω μέγιστη εμβέλεια ή απόσταση ανά φόρτιση;
Σπάνια έχετε μια ιδανική κατάσταση οδήγησης, όπως ομαλό, επίπεδο, σκληρό έδαφος χωρίς άνεμο, λόφους ή καμπύλες. Πιο συχνά παρουσιάζεστε με λόφους, ρωγμές πεζοδρομίων, ανώμαλες και χαλαρά συσκευασμένες επιφάνειες, καμπύλες και άνεμο. Όλοι αυτοί οι παράγοντες θα επηρεάσουν την απόσταση ή τον χρόνο λειτουργίας ανά φόρτιση μπαταρίας. Ακολουθούν μερικές προτάσεις για την επίτευξη της μέγιστης εμβέλειας ανά φόρτιση:

• „ Φορτίζετε πάντα πλήρως τις μπαταρίες πριν από το ταξίδι σας.
• „ Σχεδιάστε το ταξίδι σας εκ των προτέρων για να αποφύγετε τις κλίσεις, εάν είναι δυνατόν.
• „ Περιορίστε το βάρος των αποσκευών σε βασικά είδη.
• „ Προσπαθήστε να διατηρήσετε μια σταθερή ταχύτητα και αποφύγετε την οδήγηση με σταμάτα-ξεκίνα.
• „ Συνιστούμε να φορτίζετε τις μπαταρίες σας για τουλάχιστον 48 συνεχόμενες ώρες μία φορά το μήνα για να βελτιώσετε την απόδοση και τη διάρκεια ζωής της μπαταρίας.

Τι είδους μπαταρίες πρέπει να χρησιμοποιήσω;
Συνιστούμε μπαταρίες βαθιάς εκφόρτισης που είναι σφραγισμένες και δεν χρειάζονται συντήρηση. Τόσο οι μπαταρίες AGM όσο και οι μπαταρίες Gel-Cell είναι μπαταρίες βαθιάς εκφόρτισης που είναι παρόμοιες στην απόδοση. Ανατρέξτε στον πίνακα προδιαγραφών για περισσότερες πληροφορίες σχετικά με τις μπαταρίες που χρησιμοποιούνται με το ηλεκτρικό αμαξίδιό σας.

Διαβρωτικές χημικές ουσίες που περιέχονται στις μπαταρίες. Χρησιμοποιείτε μόνο μπαταρίες AGM ή Gel-Cell για να μειώσετε τον κίνδυνο διαρροής ή εκρηκτικών συνθηκών.

Γιατί οι νέες μου μπαταρίες φαίνονται αδύναμες;
Οι μπαταρίες βαθιάς εκφόρτισης χρησιμοποιούν μια πολύ διαφορετική χημική τεχνολογία από αυτή που χρησιμοποιείται στις μπαταρίες αυτοκινήτου, στο νικέλιο-κάδμιο (nicads) ή σε άλλους κοινούς τύπους μπαταριών. Οι μπαταρίες βαθιάς εκφόρτισης έχουν σχεδιαστεί ειδικά για να παρέχουν ισχύ, να εξαντλούν τη φόρτισή τους και, στη συνέχεια, να δέχονται μια σχετικά γρήγορη επαναφόρτιση. Οι μπαταρίες AGM και Gel-Cell θα πρέπει να φορτίζονται όσο το δυνατόν συχνότερα. Δεν έχουν "μνήμη" όπως οι μπαταρίες νικελίου-καδμίου.

Συνεργαζόμαστε στενά με τον κατασκευαστή μπαταριών μας για να παρέχουμε μια μπαταρία που ταιριάζει καλύτερα στις συγκεκριμένες απαιτήσεις του ηλεκτρικού αμαξιδίου σας. Οι φρέσκες μπαταρίες φτάνουν τακτικά στην Quantum και αποστέλλονται αμέσως με πλήρη φόρτιση. Κατά τη διάρκεια της αποστολής, οι μπαταρίες αντιμετωπίζουν ακραίες θερμοκρασίες που μπορεί να επηρεάσουν την αρχική απόδοση. Η θερμότητα αφαιρεί τη φόρτιση από την μπαταρία και το κρύο επιβραδύνει την διαθέσιμη ισχύ και παρατείνει τον χρόνο που απαιτείται για την επαναφόρτιση της μπαταρίας (όπως ακριβώς και με μια μπαταρία αυτοκινήτου).

Μπορεί να χρειαστούν μερικές ημέρες για να σταθεροποιηθεί η θερμοκρασία της μπαταρίας και να προσαρμοστεί στη νέα θερμοκρασία περιβάλλοντος. Το πιο σημαντικό, θα χρειαστούν μερικοί "κύκλοι φόρτισης" (μια μερική εκφόρτιση—τότε μια πλήρης επαναφόρτιση) για να δημιουργηθεί η κρίσιμη χημική ισορροπία που είναι απαραίτητη για τη μέγιστη απόδοση και τη μεγάλη διάρκεια ζωής της μπαταρίας. Θα αξίζει τον κόπο να αφιερώσετε χρόνο για να σπάσετε σωστά την μπαταρία σας.

Πώς μπορώ να εξασφαλίσω τη μέγιστη διάρκεια ζωής της μπαταρίας;
Μια πλήρως φορτισμένη μπαταρία βαθιάς εκφόρτισης θα παρέχει αξιόπιστη απόδοση και μεγάλη διάρκεια ζωής της μπαταρίας. Διατηρείτε τις μπαταρίες του ηλεκτρικού αμαξιδίου σας πλήρως φορτισμένες όποτε είναι δυνατόν. Οι μπαταρίες που εκφορτίζονται τακτικά και βαθιά, φορτίζονται σπάνια ή αποθηκεύονται χωρίς πλήρη φόρτιση μπορεί να υποστούν μόνιμη ζημιά, προκαλώντας αναξιόπιστη λειτουργία του ηλεκτρικού αμαξιδίου και περιορισμένη διάρκεια ζωής της μπαταρίας.

ΣΗΜΕΙΩΣΗ: Η ωφέλιμη διάρκεια ζωής μιας μπαταρίας είναι αρκετά συχνά μια αντανάκλαση της φροντίδας που λαμβάνει.

Πώς πρέπει να αποθηκεύσω το ηλεκτρικό αμαξίδιό μου και τις μπαταρίες του;
Εάν δεν χρησιμοποιείτε το ηλεκτρικό αμαξίδιό σας τακτικά, συνιστούμε να διατηρείτε τη ζωτικότητα της μπαταρίας φορτίζοντας τις μπαταρίες τουλάχιστον μία φορά την εβδομάδα.

Εάν δεν σκοπεύετε να χρησιμοποιήσετε το ηλεκτρικό αμαξίδιό σας για μεγάλο χρονικό διάστημα, φορτίστε πλήρως τις μπαταρίες πριν από την αποθήκευση. Αποσυνδέστε τις καλωδιώσεις της μπαταρίας και αποθηκεύστε το ηλεκτρικό αμαξίδιο σε ένα ζεστό, ξηρό περιβάλλον. Αποφύγετε τις ακραίες θερμοκρασίες, όπως συνθήκες κατάψυξης και υπερβολικής ζέστης, και μην επιχειρήσετε ποτέ να φορτίσετε μια κατεψυγμένη μπαταρία. Μια κρύα ή κατεψυγμένη μπαταρία θα πρέπει να θερμανθεί για αρκετές ημέρες πριν από την επαναφόρτιση.

Τι γίνεται με τις δημόσιες συγκοινωνίες;
Οι μπαταρίες AGM και Gel-Cell έχουν σχεδιαστεί για εφαρμογή σε ηλεκτρικά αμαξίδια και άλλα οχήματα κινητικότητας. Αυτές οι μπαταρίες είναι εγκεκριμένες από την Ομοσπονδιακή Διοίκηση Αεροπορίας (FAA), επιτρέποντας την ασφαλή μεταφορά σε αεροσκάφη, λεωφορεία και τρένα, καθώς δεν υπάρχει κίνδυνος διαρροής ή διαρροής. Σας προτείνουμε να επικοινωνήσετε εκ των προτέρων με το γκισέ εισιτηρίων του μεταφορέα για να προσδιορίσετε τις συγκεκριμένες απαιτήσεις αυτού του μεταφορέα.

Τι γίνεται με την αποστολή;
Εάν επιθυμείτε να χρησιμοποιήσετε μια εταιρεία μεταφορών για να στείλετε το ηλεκτρικό αμαξίδιό σας στον τελικό σας προορισμό, συσκευάστε ξανά το ηλεκτρικό αμαξίδιό σας στο αρχικό δοχείο αποστολής και στείλτε τις μπαταρίες σε ξεχωριστά κουτιά.

Φροντίδα και Συντήρηση

Η σειρά Q6 σας είναι ένα εξελιγμένο αμαξίδιο ισχύος. Όπως κάθε μηχανοκίνητο όχημα, απαιτεί τακτικούς ελέγχους συντήρησης. Μπορείτε να εκτελέσετε κάποιους από αυτούς τους ελέγχους, αλλά άλλοι απαιτούν βοήθεια από τον πάροχό σας Quantum Rehab. Η προληπτική συντήρηση είναι πολύ σημαντική. Εάν ακολουθείτε τους ελέγχους συντήρησης σε αυτήν την ενότητα σύμφωνα με το χρονοδιάγραμμα, μπορείτε να διασφαλίσετε ότι το αμαξίδιο ισχύος σας θα σας προσφέρει χρόνια απροβλημάτιστης λειτουργίας. Εάν έχετε οποιαδήποτε αμφιβολία σχετικά με τη φροντίδα ή τη λειτουργία του αμαξιδίου ισχύος σας, επικοινωνήστε με τον πάροχό σας Quantum Rehab.

Μην κάνετε σέρβις στο αμαξίδιο ισχύος όταν η θέση είναι κατειλημμένη.

Το αμαξίδιο ισχύος σας, όπως οι περισσότεροι ηλεκτρικοί εξοπλισμοί, είναι ευαίσθητο σε ζημιές από τα στοιχεία της φύσης. Αποφύγετε υγρές περιοχές οποιουδήποτε είδους.

Η άμεση ή παρατεταμένη έκθεση σε νερό ή υγρασία μπορεί να προκαλέσει ηλεκτρονική και μηχανική δυσλειτουργία του αμαξιδίου ισχύος. Το νερό μπορεί να προκαλέσει διάβρωση των ηλεκτρικών εξαρτημάτων και σκουριά στο πλαίσιο της καρέκλας. Τα αμαξίδια ισχύος θα πρέπει να εξετάζονται περιοδικά για σημάδια διάβρωσης που προκαλούνται από έκθεση σε νερό, έκθεση σε σωματικά υγρά ή ακράτεια. Τα κατεστραμμένα εξαρτήματα πρέπει να αντικαθίστανται ή να υποβάλλονται σε επεξεργασία αμέσως.

Εάν το αμαξίδιο ισχύος σας έρθει σε επαφή με νερό:

1. Στεγνώστε το αμαξίδιο ισχύος σας όσο το δυνατόν περισσότερο με μια πετσέτα.
2. Αφήστε το αμαξίδιο ισχύος σας να καθίσει σε ένα ζεστό, ξηρό μέρος για 12 ώρες, ώστε να εξατμιστεί το αόρατο νερό.
3. Ελέγξτε τη λειτουργία του χειριστηρίου και τα φρένα πριν χρησιμοποιήσετε ξανά το αμαξίδιο ισχύος σας.
4. Εάν βρεθούν τυχόν ασυνέπειες, μεταφέρετε το αμαξίδιο ισχύος σας σε έναν πάροχο Quantum Rehab. Τα αμαξίδια ισχύος που εκτίθενται συχνά σε πηγές νερού, όπως η ακράτεια, θα πρέπει να επιθεωρούνται συχνά για διάβρωση και τα ηλεκτρονικά εξαρτήματα ενδέχεται να χρειάζεται να αντικαθίστανται συχνά.

Θερμοκρασία

• „ Ορισμένα από τα μέρη του αμαξιδίου ισχύος σας είναι ευαίσθητα σε ακραίες αλλαγές θερμοκρασίας. Να διατηρείτε πάντα το αμαξίδιο ισχύος σας μεταξύ των θερμοκρασιών 18°F (-8°C) και 122°F (50°C).
• „ Σε εξαιρετικά χαμηλές θερμοκρασίες οι μπαταρίες μπορεί να παγώσουν. Η συγκεκριμένη θερμοκρασία στην οποία παγώνουν εξαρτάται από διάφορους παράγοντες, όπως η φόρτιση της μπαταρίας, η χρήση και η σύνθεση των μπαταριών (π.χ. AGM ή Gel-Cell).

Γενικές Οδηγίες

• „ Αποφύγετε να χτυπάτε ή να προσκρούετε στον ελεγκτή, ειδικά στο χειριστήριο.
• „ Αποφύγετε την παρατεταμένη έκθεση του αμαξιδίου ισχύος σας σε ακραίες συνθήκες, όπως ζέστη, κρύο ή υγρασία.
• „ Διατηρείτε τον ελεγκτή καθαρό.
• „ Ελέγξτε όλους τους συνδετήρες για να βεβαιωθείτε ότι είναι όλοι σφιγμένοι και ασφαλισμένοι σωστά.
• „ Βεβαιωθείτε ότι τα πνευματικά ελαστικά είναι φουσκωμένα στην ονομαστική τιμή πίεσης αέρα psi/bar/kPa που αναγράφεται στο ελαστικό.

Βεβαιωθείτε ότι τα ελαστικά σας είναι φουσκωμένα στην ονομαστική τιμή πίεσης αέρα psi/bar/kPa που αναγράφεται στο ελαστικό για τα πνευματικά ελαστικά. Μην υποφουσκώνετε ή υπερφουσκώνετε τα ελαστικά σας. Η χαμηλή πίεση μπορεί να οδηγήσει σε απώλεια ελέγχου και τα υπερβολικά φουσκωμένα ελαστικά μπορεί να σκάσουν. Η υπερβολική φούσκωμα των ελαστικών μπορεί να τα κάνει να εκραγούν.

Μην χρησιμοποιείτε σωλήνα υψηλής πίεσης για να φουσκώνετε τα ελαστικά σας.

• „ Χρησιμοποιήστε ένα μαλακτικό ελαστικών στα πλευρικά τοιχώματα των ελαστικών για να τα διατηρήσετε.

Μην χρησιμοποιείτε ποτέ μαλακτικό ελαστικών στην περιοχή πέλματος των ελαστικών. κάτι τέτοιο μπορεί να κάνει τα ελαστικά ολισθηρά και να προκαλέσει ολίσθηση του αμαξιδίου ισχύος σας.

• „ Όλα τα ρουλεμάν των τροχών είναι προ-λιπανσμένα και σφραγισμένα. Δεν απαιτούν καμία επακόλουθη λίπανση.
• „ Το περίβλημα του σώματος έχει ψεκαστεί με μια διαφανή στεγανωτική επίστρωση. Μπορείτε να εφαρμόσετε ένα ελαφρύ στρώμα κεριού αυτοκινήτου για να το βοηθήσετε να διατηρήσει την εμφάνιση υψηλής στιλπνότητας.
• „ Ελέγξτε όλες τις ηλεκτρικές συνδέσεις. Βεβαιωθείτε ότι είναι σφιχτές και δεν έχουν διαβρωθεί. Οι μπαταρίες πρέπει να κάθονται επίπεδα μέσα στη θήκη της μπαταρίας, με τους ακροδέκτες της μπαταρίας στραμμένους προς τα πίσω. Ανατρέξτε στην ετικέτα καλωδίωσης της μπαταρίας για τη σωστή διάταξη καλωδίωσης.

Παρόλο που το αμαξίδιο ισχύος έχει περάσει τις απαραίτητες απαιτήσεις δοκιμών για την είσοδο υγρών, θα πρέπει να διατηρείτε τις ηλεκτρικές συνδέσεις μακριά από πηγές υγρασίας, συμπεριλαμβανομένης της άμεσης έκθεσης σε νερό ή σωματικά υγρά και ακράτεια. Ελέγχετε συχνά τα ηλεκτρικά εξαρτήματα για σημάδια διάβρωσης και αντικαταστήστε τα όπως είναι απαραίτητο.

Καθημερινοί Έλεγχοι

• „ Με τον ελεγκτή απενεργοποιημένο, ελέγξτε το χειριστήριο. Βεβαιωθείτε ότι δεν είναι λυγισμένο ή κατεστραμμένο και ότι επιστρέφει στην ουδέτερη θέση όταν το αφήνετε. Ελέγξτε για ζημιά τη λαστιχένια μπότα γύρω από τη βάση του χειριστηρίου. Επιθεωρήστε οπτικά την μπότα. Μην το χειριστείτε ή προσπαθήσετε να το επισκευάσετε. Επισκεφθείτε τον πάροχό σας Quantum Rehab εάν υπάρχει πρόβλημα.
• „ Επιθεωρήστε οπτικά την καλωδίωση του ελεγκτή. Βεβαιωθείτε ότι δεν είναι φθαρμένη, κομμένη ή ότι έχει εκτεθειμένα καλώδια. Επισκεφθείτε τον πάροχό σας Quantum Rehab εάν υπάρχει πρόβλημα.
• „ Ελέγξτε για επίπεδα σημεία στα συμπαγή ελαστικά. Τα επίπεδα σημεία μπορεί να επηρεάσουν αρνητικά τη σταθερότητα.
• „ Επιθεωρήστε το σύστημα καθισμάτων, τα υποβραχιόνια και τις μπροστινές εξαρτήσεις για χαλαρό υλικό, σημεία καταπόνησης ή ζημιά. Επισκεφθείτε τον πάροχό σας Quantum Rehab εάν υπάρχει πρόβλημα.

Εβδομαδιαίοι Έλεγχοι

• „ Αποσυνδέστε και επιθεωρήστε τον ελεγκτή από τη βάση ισχύος. Αναζητήστε διάβρωση. Επικοινωνήστε με τον πάροχό σας Quantum Rehab εάν είναι απαραίτητο.
• „ Βεβαιωθείτε ότι όλα τα μέρη του συστήματος ελεγκτή είναι καλά στερεωμένα στο αμαξίδιο ισχύος σας. Μην σφίγγετε υπερβολικά τις βίδες.
• „ Ελέγξτε για σωστή φούσκωμα των ελαστικών. Τα πνευματικά ελαστικά πρέπει να είναι φουσκωμένα στην ονομαστική τιμή πίεσης αέρα psi/bar/kPa που αναγράφεται σε κάθε ελαστικό. Εάν ένα ελαστικό δεν συγκρατεί αέρα, επισκεφθείτε τον πάροχό σας Quantum Rehab για αντικατάσταση του σωλήνα.
• „ Ελέγξτε τα φρένα. Αυτή η δοκιμή θα πρέπει να πραγματοποιηθεί σε μια επίπεδη επιφάνεια με τουλάχιστον 3 πόδια (1 μέτρο) απόσταση γύρω από το αμαξίδιο ισχύος σας.

Για να ελέγξετε τα φρένα:

1. Ενεργοποιήστε τον ελεγκτή και χαμηλώστε το επίπεδο ταχύτητας του αμαξιδίου ισχύος σας.
2. Μετά από ένα δευτερόλεπτο, ελέγξτε τον μετρητή κατάστασης μπαταρίας. Βεβαιωθείτε ότι παραμένει ενεργοποιημένος.
3. Σπρώξτε αργά το χειριστήριο προς τα εμπρός μέχρι να ακούσετε τα ηλεκτρικά φρένα να κάνουν κλικ. Αφήστε αμέσως το χειριστήριο. Πρέπει να μπορείτε να ακούσετε κάθε ηλεκτρικό φρένο να λειτουργεί μέσα σε λίγα δευτερόλεπτα από την κίνηση του χειριστηρίου. Επαναλάβετε αυτήν τη δοκιμή τρεις φορές, σπρώχνοντας το χειριστήριο προς τα πίσω, μετά αριστερά και μετά δεξιά.

Μηνιαίοι Έλεγχοι

• „ Ελέγξτε για φθορά του ελαστικού κίνησης. Επισκεφθείτε τον πάροχό σας Quantum Rehab για επισκευή.
• „ Ελέγξτε τους τροχούς των τροχίσκων για φθορά. Αντικαταστήστε τα όπως είναι απαραίτητο.
• „ Ελέγξτε τα πιρούνια των τροχίσκων για ζημιά ή ταλάντευση, γεγονός που υποδεικνύει ότι μπορεί να χρειαστεί να ρυθμιστούν ή να αντικατασταθούν τα ρουλεμάν. Επισκεφθείτε τον πάροχό σας Quantum Rehab για επισκευή.
• „ Ελέγξτε ολόκληρο το αμαξίδιο ισχύος για χαλαρό υλικό και αλλαγές στη λειτουργία ή την απόδοση του αμαξιδίου ισχύος. Επισκεφθείτε τον πάροχό σας Quantum Rehab για σέρβις ή επισκευή.
• „ Διατηρείτε το αμαξίδιο ισχύος σας καθαρό και απαλλαγμένο από ξένα υλικά, όπως λάσπη, βρωμιά, τρίχες, φαγητό, ποτό κ.λπ.

Ετήσιοι Έλεγχοι

Μεταφέρετε το αμαξίδιο ισχύος σας στον πάροχό σας Quantum Rehab για ετήσια συντήρηση, ειδικά εάν χρησιμοποιείτε το αμαξίδιο ισχύος σας σε καθημερινή βάση. Αυτό βοηθά να διασφαλιστεί ότι το αμαξίδιο ισχύος σας λειτουργεί σωστά και βοηθά στην πρόληψη μελλοντικών επιπλοκών.

Αποθήκευση

Το αμαξίδιο ισχύος σας θα πρέπει να αποθηκεύεται σε ξηρό μέρος, απαλλαγμένο από ακραίες θερμοκρασίες. Κατά την αποθήκευση, αποσυνδέστε τις μπαταρίες από το αμαξίδιο ισχύος. Δείτε "Μπαταρίες και Φόρτιση".

Εάν δεν αποθηκεύσετε σωστά τη μονάδα, το πλαίσιο μπορεί να σκουριάσει και τα ηλεκτρονικά μέρη να υποστούν ζημιά. Κάθε διαβρωμένη ηλεκτρονική σύνδεση θα πρέπει να αντικατασταθεί.

Οι μπαταρίες που αποφορτίζονται τακτικά και βαθιά, φορτίζονται σπάνια, αποθηκεύονται σε ακραίες θερμοκρασίες ή αποθηκεύονται χωρίς πλήρη φόρτιση μπορεί να υποστούν μόνιμη ζημιά, προκαλώντας αναξιόπιστη απόδοση και περιορισμένη διάρκεια ζωής. Συνιστάται να φορτίζετε τις μπαταρίες περιοδικά καθ' όλη τη διάρκεια των περιόδων παρατεταμένης αποθήκευσης για να διασφαλίσετε τη σωστή απόδοση.

Μπορεί να θέλετε να τοποθετήσετε πολλές σανίδες κάτω από το πλαίσιο του αμαξιδίου ισχύος σας για να το σηκώσετε από το έδαφος κατά τη διάρκεια περιόδων παρατεταμένης αποθήκευσης. Αυτό αφαιρεί το βάρος από τα ελαστικά και μειώνει την πιθανότητα ανάπτυξης επίπεδων σημείων στις περιοχές των ελαστικών που έρχονται σε επαφή με το έδαφος.

Απόρριψη του Αμαξιδίου Ισχύος Σας

Το αμαξίδιο ισχύος σας πρέπει να απορριφθεί σύμφωνα με τους ισχύοντες τοπικούς και εθνικούς κανονισμούς. Επικοινωνήστε με τον τοπικό σας φορέα διάθεσης αποβλήτων ή τον πάροχό σας Quantum Rehab για πληροφορίες σχετικά με την κατάλληλη απόρριψη της συσκευασίας του αμαξιδίου ισχύος, των μεταλλικών εξαρτημάτων πλαισίου, των πλαστικών εξαρτημάτων, των ηλεκτρονικών, των μπαταριών, του νεοπρενίου, της σιλικόνης και των υλικών πολυουρεθάνης.

Καθαρισμός και απολύμανση

• „ Χρησιμοποιήστε ένα νωπό πανί και ένα ήπιο, μη λειαντικό καθαριστικό για να καθαρίσετε τα πλαστικά και μεταλλικά μέρη του αμαξιδίου σας. Αποφύγετε τη χρήση προϊόντων που μπορεί να χαράξουν την επιφάνεια του αμαξιδίου σας.
• „ Εάν είναι απαραίτητο, καθαρίστε το προϊόν σας με ένα εγκεκριμένο απολυμαντικό. Βεβαιωθείτε ότι το απολυμαντικό είναι ασφαλές για χρήση στο προϊόν σας πριν από την εφαρμογή.

Ακολουθήστε όλες τις οδηγίες ασφαλείας για τη σωστή χρήση του απολυμαντικού ή/και του καθαριστικού πριν το εφαρμόσετε στο προϊόν σας. Η μη συμμόρφωση μπορεί να οδηγήσει σε ερεθισμό του δέρματος ή πρόωρη φθορά της ταπετσαρίας ή/και των φινιρισμάτων του αμαξιδίου.

Μην πλένετε ποτέ το αμαξίδιό σας με λάστιχο ή μην το φέρετε σε άμεση επαφή με νερό. Το αμαξίδιό σας διαθέτει ένα βαμμένο, πλαστικό περίβλημα ABS που του επιτρέπει να καθαρίζεται εύκολα με ένα νωπό πανί.

Μην χρησιμοποιείτε ποτέ χημικά για να καθαρίσετε ένα βινυλιακό κάθισμα, καθώς μπορεί να προκαλέσουν ολίσθηση του καθίσματος ή να το ξηράνουν και να το σπάσουν. Χρησιμοποιήστε σαπουνόνερο και στεγνώστε καλά το κάθισμα.

Αντικατάσταση τροχού

Εάν έχετε ελαστικά με αέρα και έχετε σκασμένο ελαστικό, μπορείτε να αντικαταστήσετε το σωλήνα. Εάν το αμαξίδιό σας είναι εξοπλισμένο με συμπαγές ένθετο ελαστικού, τότε πρέπει να αντικαταστήσετε ολόκληρο το συγκρότημα του τροχού. Ανταλλακτικά ελαστικά, σωλήνες και συγκροτήματα τροχών είναι άμεσα διαθέσιμα μέσω του παρόχου Quantum Rehab.

Οι τροχοί του αμαξιδίου σας θα πρέπει να επισκευάζονται ή να αντικαθίστανται μόνο από έναν πάροχο Quantum Rehab ή έναν εξειδικευμένο τεχνικό.

Βεβαιωθείτε ότι η τροφοδοσία του χειριστηρίου είναι απενεργοποιημένη και ότι το αμαξίδιο δεν βρίσκεται σε λειτουργία ελεύθερου τροχού πριν εκτελέσετε αυτήν τη διαδικασία.

Όταν αλλάζετε ένα ελαστικό, αφαιρέστε μόνο τα πέντε περικόχλια και, στη συνέχεια, αφαιρέστε τον τροχό. Εάν απαιτηθεί περαιτέρω αποσυναρμολόγηση, ξεφουσκώστε εντελώς το ελαστικό, διαφορετικά μπορεί να εκραγεί.

Ακολουθήστε αυτά τα απλά βήματα για μια γρήγορη και ασφαλή επισκευή τόσο για τα ελαστικά με αέρα όσο και για τα συμπαγή ελαστικά:

1. Απενεργοποιήστε την τροφοδοσία του χειριστηρίου.
2. Τοποθετήστε το αμαξίδιο σε μπλοκ.
3. Εάν αλλάζετε ένα ελαστικό με αέρα, ξεφουσκώστε το εντελώς πριν αφαιρέσετε τον τροχό.
4. Αφαιρέστε τα πέντε (5) περικόχλια από τον κόμβο του τροχού. Δείτε σχήμα 19.
5. Τραβήξτε τον τροχό έξω από τον κόμβο.
6. Αφαιρέστε τις βίδες και διαχωρίστε την μπροστινή και την πίσω στεφάνη. Δείτε σχήμα 20.
7. Αφαιρέστε τον παλιό σωλήνα από το ελαστικό με αέρα και αντικαταστήστε το με ένα νέο σωλήνα ή αντικαταστήστε ολόκληρο το συγκρότημα εάν πρόκειται για συμπαγές ελαστικό.
8. Βιδώστε μαζί τα δύο μισά της στεφάνης.
9. Σύρετε τον τροχό πίσω στον κόμβο.
10. Επανατοποθετήστε τα πέντε (5) περικόχλια στον κόμβο του τροχού και σφίξτε τα.
11. Φουσκώστε το ελαστικό με αέρα στην ονομαστική τιμή πίεσης αέρα psi/bar/kPa που αναγράφεται σε κάθε ελαστικό.
12. Αφαιρέστε το αμαξίδιο από τα μπλοκ.

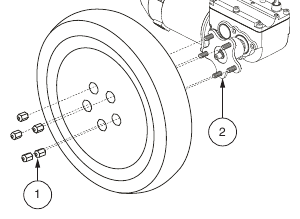

Σχήμα 19. Τροχός κίνησης σειράς Q6

Κλειδί αναγνώρισης

1. Περικόχλια
2. Κόμβος τροχού

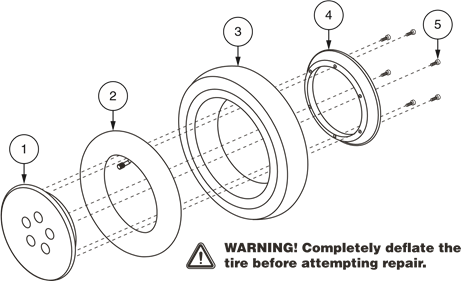

Κλειδί αναγνώρισης Μπροστινό μισό της στεφάνης Σωλήνας Ελαστικό Πίσω μισό της στεφάνης Βίδες

Σχήμα 20. Αποσυναρμολογημένος τροχός κίνησης σειράς Q6

Αντικατάσταση μπαταρίας

Ένα ηλεκτρικό διάγραμμα καλωδίωσης της μπαταρίας είναι τυπωμένο σε ένα αυτοκόλλητο που βρίσκεται στο μπροστινό κάλυμμα. Δείτε τον πίνακα προδιαγραφών για τις σωστές προδιαγραφές της μπαταρίας.

ΥΠΟΧΡΕΩΤΙΚΟ! Οι ακροδέκτες, οι σύνδεσμοι και τα σχετικά εξαρτήματα της μπαταρίας περιέχουν μόλυβδο και ενώσεις μολύβδου. Φοράτε προστατευτικά γυαλιά και γάντια όταν χειρίζεστε μπαταρίες και πλένετε τα χέρια σας μετά το χειρισμό.

Οι μπαταρίες στο αμαξίδιό σας θα πρέπει να επισκευάζονται ή να αντικαθίστανται μόνο από έναν πάροχο Quantum Rehab ή έναν εξειδικευμένο τεχνικό.

Μην αντικαθιστάτε τις μπαταρίες όταν το κάθισμα είναι κατειλημμένο.

Οι μπαταρίες του αμαξιδίου είναι βαριές. Δείτε τον πίνακα προδιαγραφών. Εάν δεν μπορείτε να σηκώσετε τόσο βάρος, φροντίστε να λάβετε βοήθεια. Χρησιμοποιήστε τις κατάλληλες τεχνικές ανύψωσης και αποφύγετε την ανύψωση πέρα από τις δυνατότητές σας.

Μην αναμιγνύετε παλιές και νέες μπαταρίες. Να αντικαθιστάτε πάντα και τις δύο μπαταρίες ταυτόχρονα.

ΑΠΑΓΟΡΕΥΕΤΑΙ! Κρατήστε εργαλεία και άλλα μεταλλικά αντικείμενα μακριά από τους ακροδέκτες της μπαταρίας.
Η επαφή με εργαλεία μπορεί να προκαλέσει ηλεκτροπληξία.

Για να αντικαταστήσετε τις μπαταρίες:

1. Απενεργοποιήστε την τροφοδοσία του χειριστηρίου.
2. Βεβαιωθείτε ότι το αμαξίδιο βρίσκεται σε λειτουργία κίνησης. Δείτε "Το αμαξίδιό σας".
3. Αφαιρέστε το μπροστινό κάλυμμα πιέζοντας τις λαβές απελευθέρωσης (δείτε το σχήμα 21) και σηκώνοντας το στήριγμα της πλατφόρμας ποδιών προς τα πάνω και μακριά από τη βάση ισχύος.
4. Αποσυνδέστε τους συνδέσμους μπαταρίας γρήγορης απελευθέρωσης. Δείτε σχήμα 1.
5. Αφαιρέστε τις μπαταρίες.
6. Αποσυνδέστε την πλεξούδα μπαταρίας από κάθε μπαταρία.
7. Συνδέστε την πλεξούδα μπαταρίας στη νέα μπροστινή μπαταρία σύμφωνα με το ηλεκτρικό διάγραμμα καλωδίωσης της μπαταρίας. Δείτε σχήμα 21.

Βεβαιωθείτε ότι έχετε σφίξει τους συνδετήρες ώστε οι συνδέσεις να είναι ασφαλείς.

8. Συνδέστε την πλεξούδα μπαταρίας στη νέα πίσω μπαταρία σύμφωνα με το ηλεκτρικό διάγραμμα καλωδίωσης της μπαταρίας. Δείτε σχήμα 21.
9. Εγκαταστήστε τις νέες μπαταρίες και συνδέστε τους συνδέσμους μπαταρίας γρήγορης απελευθέρωσης.
10. Επανατοποθετήστε το μπροστινό κάλυμμα και την πλατφόρμα ποδιών.
11. Φορτίστε τις μπαταρίες. Δείτε "Μπαταρίες και φόρτιση".

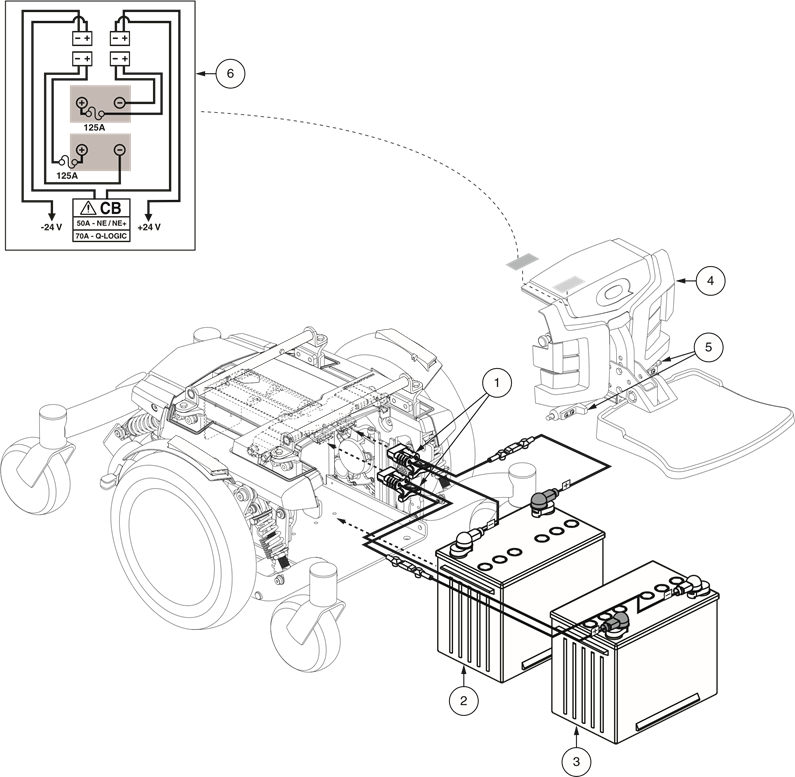

Κλειδί αναγνώρισης Σύνδεσμοι μπαταρίας γρήγορης απελευθέρωσης Πίσω μπαταρία Μπροστινή μπαταρία Μπροστινό κάλυμμα Λαβές απελευθέρωσης Ετικέτα ηλεκτρικού διαγράμματος καλωδίωσης της μπαταρίας

Διαμόρφωση θέσης μπαταρίας: + = Θετικός (κόκκινος) ακροδέκτης - = Αρνητικός (μαύρος) ακροδέκτης Συνδέστε το κόκκινο καλώδιο στους κόκκινους θετικούς (+) ακροδέκτες. Συνδέστε το μαύρο καλώδιο στους μαύρους αρνητικούς (-) ακροδέκτες.

Σχήμα 21. Εγκατάσταση μπαταρίας

Πότε να επισκεφτείτε τον πάροχο Quantum Rehab για σέρβις

Τα ακόλουθα συμπτώματα μπορεί να υποδεικνύουν ένα σοβαρό πρόβλημα με το ηλεκτροκίνητο αμαξίδιό σας. Εάν είναι απαραίτητο, επικοινωνήστε με τον πάροχο Quantum Rehab. Όταν καλείτε, να έχετε τον αριθμό μοντέλου, τον σειριακό αριθμό, τη φύση του προβλήματος και τον κωδικό σφάλματος, εάν υπάρχει.

• „ Θόρυβος κινητήρα
• „ Φθαρμένα καλώδια
• „ Ρηγμένοι ή σπασμένοι σύνδεσμοι
• „ Ακανόνιστη φθορά σε οποιοδήποτε από τα ελαστικά
• „ Απότομη κίνηση
• „ Έλξη προς τη μία πλευρά
• „ Στραβοί ή σπασμένοι τροχοί
• „ Δεν ενεργοποιείται
• „ Ενεργοποιείται, αλλά δεν κινείται
• „ Χαλαρό κάθισμα ή εξαρτήματα καθίσματος

Διορθωτική συντήρηση

Εάν το όργανο μέτρησης κατάστασης μπαταρίας δεν ανάβει όταν ενεργοποιείτε την τροφοδοσία:

• „ Ελέγξτε τις συνδέσεις καλωδίωσης. Βεβαιωθείτε ότι είναι σφιχτές.
• „ Ελέγξτε τον διακόπτη κυκλώματος. Επαναφέρετέ τον εάν είναι απαραίτητο. „ Ελέγξτε τις συνδέσεις της μπαταρίας.

Εάν οι παραπάνω συνθήκες αποδειχθούν φυσιολογικές, μπορείτε να δοκιμάσετε την μπαταρία με έναν ελεγκτή φορτίου μπαταρίας. Αυτοί οι ελεγκτές είναι διαθέσιμοι σε καταστήματα ανταλλακτικών αυτοκινήτων. Αποσυνδέστε και τις δύο μπαταρίες πριν από τον έλεγχο φορτίου και ακολουθήστε τις οδηγίες που συνοδεύουν τον ελεγκτή φορτίου. Εάν μία από τις δύο μπαταρίες αποτύχει στον έλεγχο φορτίου, αντικαταστήστε και τις δύο. Εάν το ηλεκτροκίνητο αμαξίδιό σας εξακολουθεί να μην ενεργοποιείται, επικοινωνήστε με τον πάροχο Quantum Rehab.

Λήψη εγχειριδίου

Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.

Λήψη Εγχειρίδιο χρήσης των σειρών Quantum Q6, Q6 Edge HD, Q6 Ultra, Q6 Edge Z

Διαθέσιμες γλώσσες
