Specialized SPEEDZONE II - Manual del Computador para Bicicleta

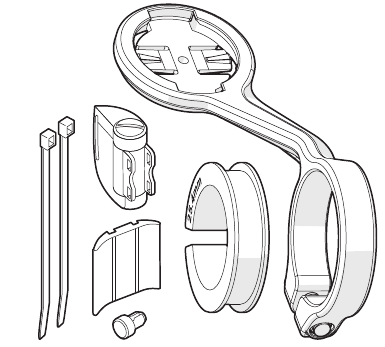

INSTALACIÓN

• Retire los componentes del lado del manillar destinado a la instalación del soporte de la pantalla.

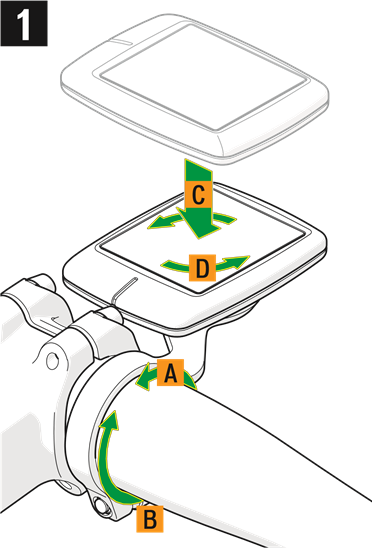

• Fig. 1: Instale el soporte de la pantalla y gírelo hasta la posición A .
• Apriete hasta que el soporte no se deslice fácilmente B . No apriete demasiado. El torque recomendado es de 4.4 in-lbf / 0.5 N.
• Para instalar la pantalla, colóquela de lado C y luego gírela 90° D .


REEMPLAZO DE LA BATERÍA

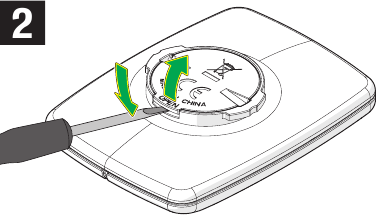

• Fig 2: Use un destornillador de cabeza plana muy pequeño para levantar el borde de la tapa de la batería, luego levante suavemente la batería de la tapa.

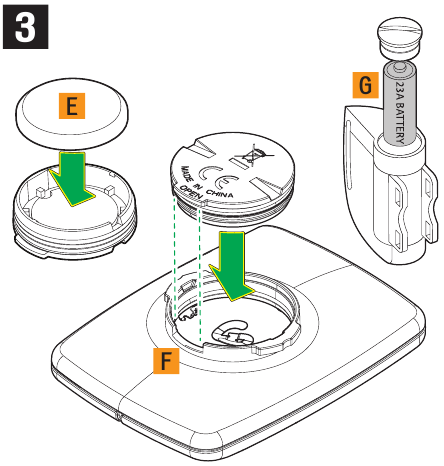

• Fig 3: Reemplace la batería de la unidad de visualización con una nueva batería de celda tipo moneda CR 2032, coloque la nueva batería en la tapa con el texto mirando hacia adentro de la tapa E . Asegúrese de que el sello no esté dañado y presione la tapa nuevamente, asegurándose de que la pestaña de la tapa esté alineada primero con el hueco en la pantalla F .


• Cuando se reemplaza la batería, toda la información almacenada en la pantalla (odómetro, temporizador) se borra. Si lo desea, tome nota de la información antes de reemplazar la batería.
• Fig 3: El sensor utiliza una batería 23A G . Para acceder a la batería, gire la tapa con una moneda o un destornillador de cabeza plana.

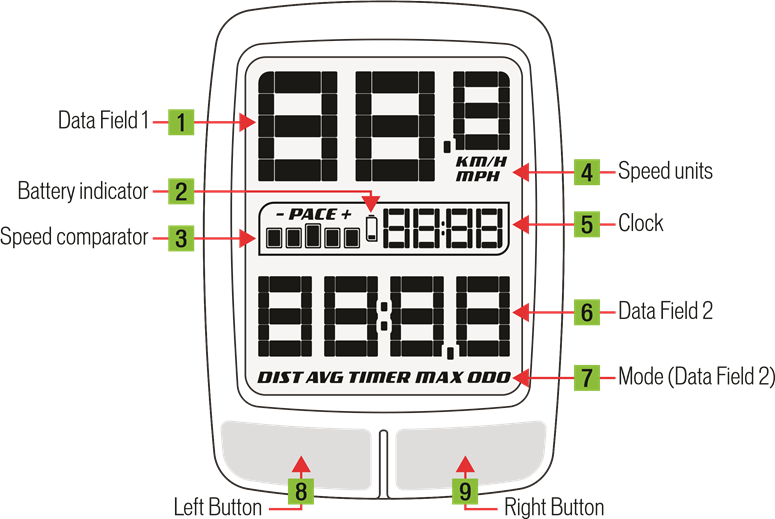

CARACTERÍSTICAS DE LA PANTALLA

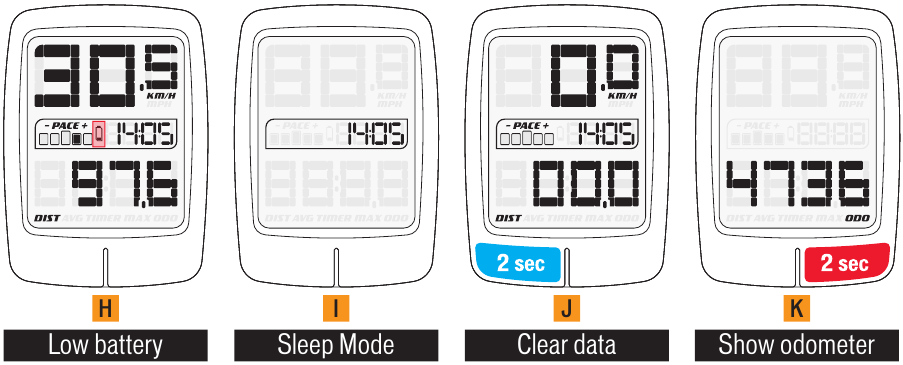

PANTALLAS PRINCIPALES

8. El icono de la batería se enciende (batería de celda tipo moneda baja).
9. Sin señal o tecla durante 30 min.
10. Borrar datos de la función (mantenga presionado el botón izquierdo durante 2 segundos).
11. Mostrar datos del odómetro (mantenga presionado el botón derecho durante 2 segundos).

Desactivar el modo de envío: Después de retirar la pantalla del embalaje, mantenga presionados los botones izquierdo y derecho durante dos (2) segundos para activar la pantalla por primera vez.

LEYENDA

	Cambiar modo / valor	Presione el botón izquierdo rápidamente
	Cambiar modo / valor	Presione el botón derecho rápidamente
	Restablecer datos de la función	Presione el botón izquierdo durante dos (2) segundos
	Mostrar odómetro	Presione el botón derecho durante dos (2) segundos
	Configuración del Odómetro	Presione el botón derecho durante cuatro (4) segundos
	Configuración del Sistema	Presione los botones izquierdo y derecho durante cuatro (4) segundos
	Cambiar pantalla de configuración	Presione los botones izquierdo y derecho rápidamente
	Desplazamiento rápido hacia abajo (modos de configuración)	Presione el botón izquierdo durante más de 1 segundo
	Desplazamiento rápido hacia arriba (modos de configuración)	Presione el botón derecho durante más de 1 segundo

INSTALACIÓN DEL SENSOR DE VELOCIDAD

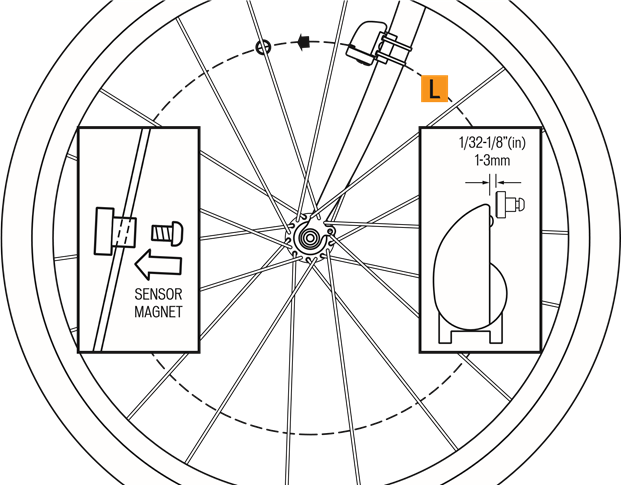

12. Ajuste la posición del imán de modo que el imán esté alineado con la línea en la parte inferior del borde del sensor.
    Coloque con 1/32 - 1/8 pulg. (1-3 mm) de separación. NO apriete demasiado el imán.

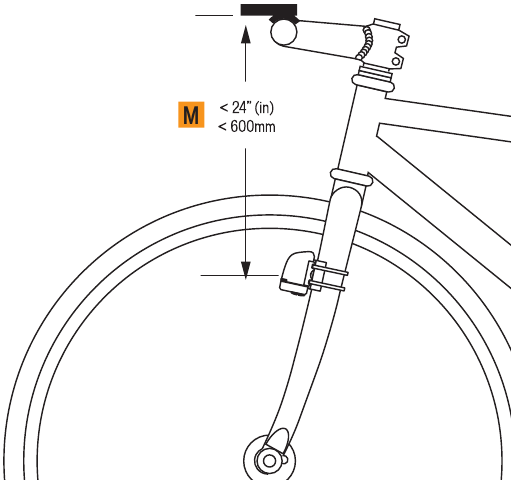

13. El sensor debe montarse con la tapa de la puerta de la batería hacia el suelo, con no más de 24" (pulg.) / 600 mm de distancia entre el sensor y el manillar.

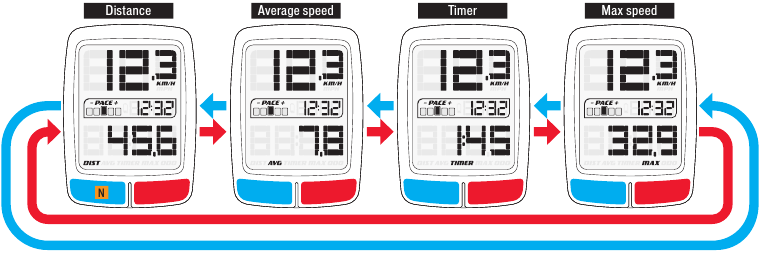

CONFIGURACIÓN/NAVEGACIÓN DE PÁGINA PREDETERMINADA

• Hay 4 páginas preestablecidas, cada una de las cuales muestra una combinación diferente de información.
• Las páginas se pueden navegar usando los botones izquierdo / derecho.

14. Para borrar los datos de Distancia, Velocidad promedio, Temporizador y Velocidad máxima, presione el botón izquierdo durante dos (2) segundos.

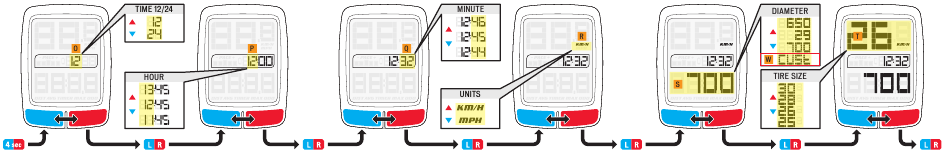

CONFIGURACIÓN DEL SISTEMA

• Elija la hora deseada O (12 o 24 horas), hora P y minuto Q .
• Establezca las unidades R (km/h o mph).
• Establezca el tamaño de la rueda S y el neumático T (preestablecido o personalizado).

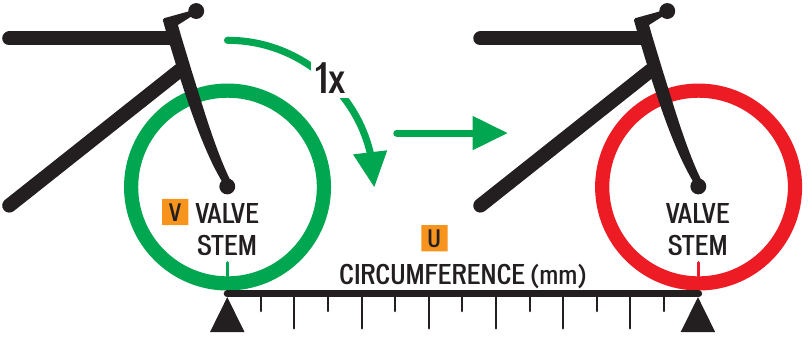

• Si el tamaño de su rueda/neumático no está en la lista o desea garantizar la precisión más cercana, mida la circunferencia de su rueda U (una rotación completa de una rueda, usando el vástago de la válvula V como marcador).


INFORMACIÓN GENERAL

LIMPIEZA / CUIDADO:

• No exponga la pantalla a calor intenso o luz solar durante un período prolongado de tiempo. Esto puede dañar la pantalla y/o la batería.
• Utilice solo un paño suave húmedo o seco para limpiar la pantalla. No utilice productos de limpieza agresivos.
• No desarme ni deje caer la pantalla.
• Asegúrese de que la pantalla y el soporte estén firmemente instalados en el manillar antes de montar.

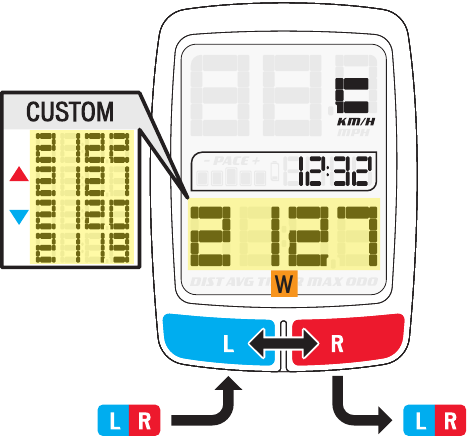

CONFIGURACIÓN DEL SISTEMA (tamaño de neumático personalizado)

• Al seleccionar la opción personalizada (CUST) W de las opciones de diámetro de la rueda, el campo de datos 2 parpadeará. Ingrese el tamaño de la circunferencia del neumático en milímetros. Para desplazarse rápidamente, mantenga presionado el botón izquierdo para desplazarse hacia abajo o el botón derecho para desplazarse hacia arriba.


Declaración de ISED Canadá: Este dispositivo cumple con los estándares RSS exentos de licencia de Industry Canada.
El funcionamiento está sujeto a las siguientes dos condiciones:

1. este dispositivo no puede causar interferencias, y
2. este dispositivo debe aceptar cualquier interferencia, incluida la interferencia que pueda causar un funcionamiento no deseado del dispositivo.

CAN ICES-3(B)/NMB-3(B).
El dispositivo cumple con la exención de los límites de evaluación de rutina en la sección 2.5 de RSS 102 y el cumplimiento de la exposición a radiofrecuencia RSS-102, los usuarios pueden obtener información canadiense sobre la exposición a radiofrecuencia y el cumplimiento.
Este transmisor no debe ubicarse ni funcionar junto con ninguna otra antena o transmisor. Este equipo debe instalarse y operarse con una distancia mínima de 20 milímetros entre el radiador y su cuerpo.

OPCIONES DE FUNCIÓN / ESPECIFICACIONES

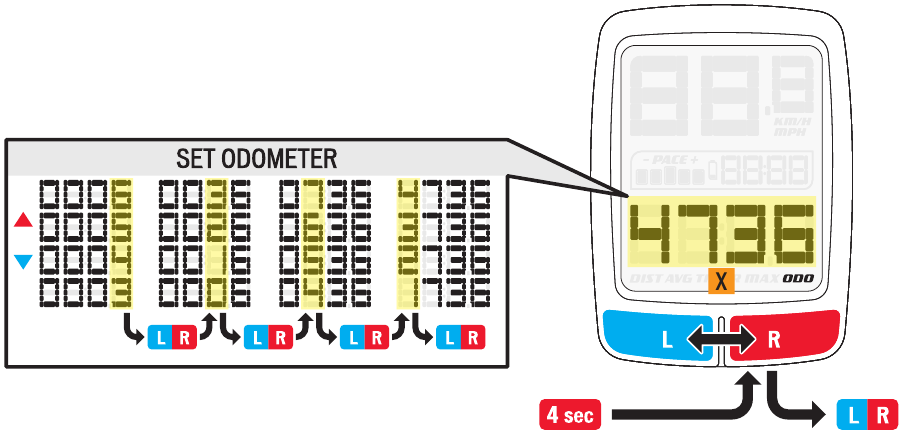

CONFIGURACIÓN DEL ODÓMETRO

• Después de reemplazar la batería, el odómetro se puede configurar manualmente X , por separado de la configuración del sistema.
• Presione el botón derecho durante cuatro (4) segundos, configure el primer dígito, luego presione los botones izquierdo y derecho juntos para pasar al siguiente dígito y configurarlo. Repita para los cuatro dígitos hasta que el odómetro esté configurado.
