Guía de configuración rápida de Insignia NS-PH3A4AS

DESCRIPCIÓN GENERAL

Antes de usar su nuevo producto, lea estas instrucciones para evitar cualquier daño.

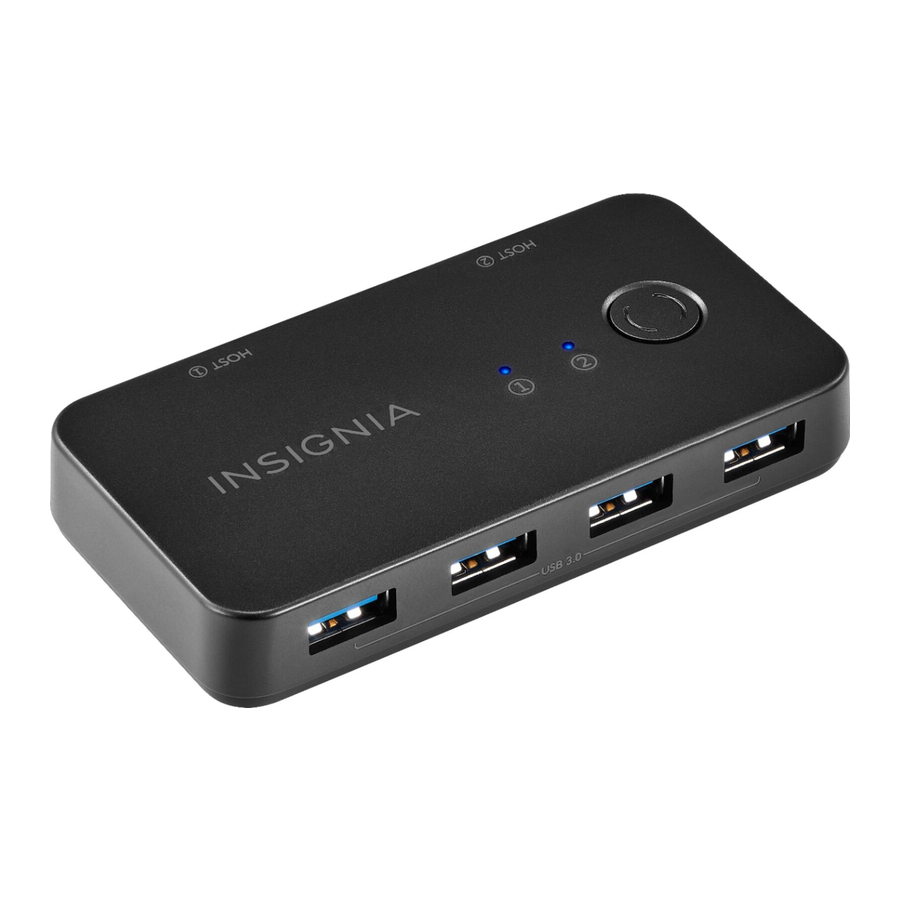

Frente

Parte trasera

USO DE SU CONCENTRADOR

1. Conecte el cable de alimentación USB al concentrador y enchúfelo a una toma de corriente.
2. Conecte los puertos descendentes del conmutador a dispositivos como unidades flash, mouse (ratón), teclado o disco duro externo.


3. Conecte los puertos ascendentes del conmutador a PC1 y PC2 con los cables USB 3.0 (incluidos).
   Nota: Si hay dos dispositivos conectados, PC1 se selecciona inicialmente y el LED 1 está encendido. PC2 no está conectado y el LED 2 está apagado.
   Si solo hay un dispositivo conectado, use la conexión PC1.


4. Para seleccionar PC2, presione el botón del conmutador (switch button). PC2 está seleccionado y el LED 2 se enciende y PC1 se desconecta y el LED 1 se apaga.
   Nota: Expulse correctamente las unidades flash USB y los discos duros USB antes de hacer clic en el botón del conmutador (switch button) para evitar dañar sus datos.

ESPECIFICACIONES

• Dimensiones: 3.9 × 2 ×.6 in. (10.1 × 5.2 × 1.65 cm)
• Puerto de transmisión:USB 3.0
• Temperatura de trabajo: 32°F ~ +122°F (0°C ~ +50°C)
• Humedad de trabajo:20% RH ~ 85% RH
• Longitud del cable USB 3.0: 59 in. (1.5 m)

CONTENIDO DEL PAQUETE

• Conmutador USB de 4 puertos
• Cables USB 3.0 (2) (USB 3.0 A/M a USB 3.0 A/M)
• Guía de configuración rápida

REQUISITOS DEL SISTEMA

• Computadora con un puerto USB
• Windows® 10 (32 bits y 64 bits),
  Mac OS 10.12 a 11.4,
  Chrome OS 67 a 90

CARACTERÍSTICAS

• Admite USB 3.0, compatible con USB 2.0 y USB 1.1
• Tasa de transferencia de datos USB 3.0 de hasta 5.0 Gbps (máximo)
• Los usuarios pueden elegir PC1 o PC2 presionando el botón del conmutador (switch button) en el HUB
• Dos indicadores LED muestran qué PC está conectado:
  • LED1 encendido, PC1 está conectado,
    PC2 desconectado, LED2 apagado
  • LED2 encendido, PC2 está conectado, PC1 desconectado, LED1 apagado
• Se admiten Plug&Play y la conexión en caliente

Características del puerto del conmutador

• Puerto ascendente:
  • USB 3.0 AF (2 puertos) (conectar PC1 y PC2)
  • Puerto USB-C para alimentación opcional, sin función de transferencia de datos
• Puerto descendente:
  USB 3.0 AF (4 puertos) (conectar dispositivos periféricos: unidades flash, mouse (ratón), teclado y disco duro)
• Botón del conmutador (switch button):
  Cambia la computadora seleccionada (PC1 o PC2)
