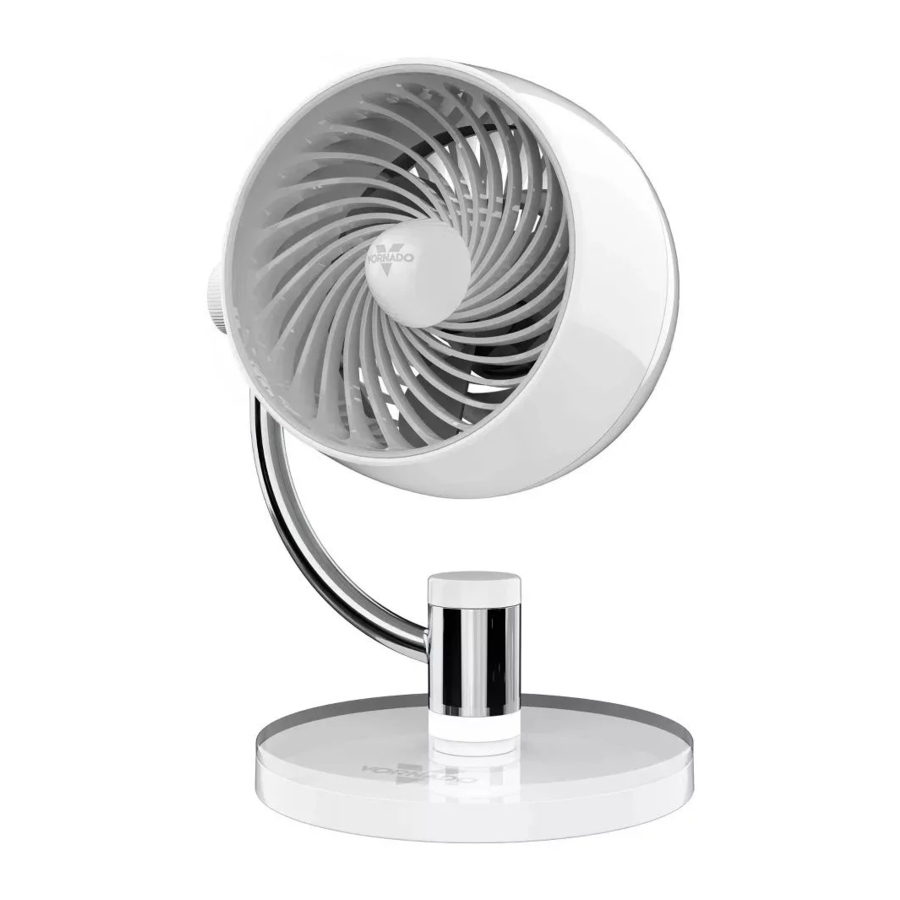

Vornado PIVOT 3U - Manual del Circulador de Ambiente

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Esta guía del propietario y cualquier inserto adicional se consideran parte del producto. Contienen información importante sobre seguridad, uso y eliminación. Antes de usar el producto, familiarícese con todas las instrucciones de funcionamiento y seguridad. Guarde todos los documentos para futuras consultas y entréguelos, junto con el producto, a cualquier futuro propietario. Consulte www.vornado. com/circulators-manuals para ver, descargar e imprimir la versión más actual de estas instrucciones.

USO PREVISTO: Este producto está diseñado para hacer circular el aire únicamente en espacios interiores en los Estados Unidos y Canadá. Este producto no está diseñado para uso comercial o industrial. El fabricante no asume ninguna responsabilidad por daños o lesiones debido al uso no autorizado o la modificación del producto. El incumplimiento de estas instrucciones anulará la garantía del producto.

Riesgo para niños y personas con discapacidad
Se requiere supervisión durante la instalación, el funcionamiento, la limpieza y el mantenimiento de este producto por parte de niños de 12 años o menos y de cualquier persona con capacidades físicas, sensoriales o mentales reducidas. Se debe supervisar a los niños para asegurarse de que no jueguen con el aparato, sus piezas y el material de embalaje.

ADVERTENCIA DE INSTALACIÓN

Para reducir el riesgo de incendio, descarga eléctrica y lesiones a personas, observe lo siguiente:

• Coloque este producto lejos de cortinas, visillos, manteles y otras telas, ya que pueden ser arrastrados hacia el producto, dañar el motor y/o provocar un incendio.
• Ninguna parte de este producto (el aparato, el cable de alimentación, el enchufe, el embalaje, etc.) debe colocarse cerca de hornos, chimeneas, estufas u otras fuentes de calor de alta temperatura. No utilice este producto en una ventana, sobre una superficie irregular o inestable, o cerca del agua.
• El aparato, la fuente de alimentación, el cable de alimentación y el enchufe no deben entrar en contacto con el agua. No utilice este producto sobre superficies mojadas. No utilice este producto en una bañera o ducha ni coloque el producto donde pueda caer en una bañera, lavadero, piscina u otro recipiente con agua. No utilice este producto al aire libre ni lo exponga a la intemperie o a los elementos.
• No pase el cable por debajo de alfombras. No cubra el cable con tapetes, alfombras de pasillo o cubiertas similares. No pase el cable por debajo de muebles o electrodomésticos. Coloque el cable lejos del área de tránsito y donde no se tropiece con él. El cable no debe colgar de los bordes de los mostradores ni colocarse donde pueda doblarse o cerrarse en las puertas. Coloque el aparato cerca de una toma de corriente de fácil acceso para que el producto pueda desenchufarse rápidamente durante una emergencia.

ADVERTENCIA DE USO SEGURO

Para reducir el riesgo de incendio, descarga eléctrica y lesiones a personas, observe lo siguiente:

•
  Para reducir la probabilidad de sobrecarga del circuito, incendio y descarga eléctrica, no opere con un dispositivo de control de velocidad de estado sólido, como un interruptor de control de atenuación.
• No opere ningún ventilador con un cable o enchufe dañado. Deseche el ventilador o devuélvalo a un centro de servicio autorizado para su examen y/o reparación.
• No opere la unidad si la unidad se ha caído o dañado. No utilice este producto si tiene un cable o enchufe dañado. Para evitar el riesgo de descarga eléctrica, no intente reparar o reemplazar piezas. Solo se pueden utilizar piezas de repuesto originales. Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su agente de servicio o personas igualmente calificadas para evitar un peligro.
  Comuníquese con el Servicio al Consumidor de Vornado al 1-800-234-0604 (teléfono) o consumerservice@vornado. com (correo electrónico) para obtener más instrucciones sobre el reemplazo y la reparación.
• Antes de enchufar el cable de alimentación a la toma de corriente, asegúrese de que toda la información eléctrica en la etiqueta de clasificación, incluido el voltaje, sea compatible con la fuente de alimentación de su toma de corriente.
• No se siente ni se pare sobre el producto.
• Nunca use el cable como asa ni tire, tense o estire el cable de alimentación.
• Mientras el producto esté enchufado, no inserte ni permita que objetos extraños entren en ninguna abertura de entrada o salida, ya que esto puede causar riesgo de descarga eléctrica o incendio, o dañar el producto.
• Un ajuste flojo entre la toma de corriente de la pared (receptáculo) y el enchufe puede causar sobrecalentamiento y distorsión del enchufe. Suspenda el uso del producto en esta toma de corriente. Póngase en contacto con un electricista calificado para reemplazar las tomas de corriente flojas o desgastadas.
• Este aparato tiene un enchufe polarizado (una clavija es más ancha que la otra). Para reducir el riesgo de descarga eléctrica, este enchufe está diseñado para encajar en una toma de corriente polarizada de una sola manera. Si el enchufe no encaja completamente en la toma de corriente, invierta el enchufe. Si aún no encaja, póngase en contacto con un electricista calificado. No intente anular esta característica de seguridad.
• Antes de mover, reposicionar, reparar, limpiar y cuando no esté en uso, utilice los controles del producto para apagar la alimentación y luego desenchúfelo. Para desconectar de la toma de corriente, sujete y tire solo del enchufe. Además, apague y desenchufe si el producto se va a dejar desatendido durante un período prolongado de tiempo o durante tormentas eléctricas.

ADVERTENCIA DE SERVICIO

Para reducir el riesgo de incendio, descarga eléctrica y lesiones a personas, observe lo siguiente:

• Limpie su producto regularmente, solo como se indica en este manual. Antes de limpiar, apague la alimentación de su producto y desenchúfelo. No utilice gasolina, diluyentes, disolventes, amoníacos u otros productos químicos para la limpieza. Consulte las instrucciones de LIMPIEZA proporcionadas.
• No abra la carcasa del aparato mientras el producto esté enchufado. Para evitar el riesgo de descarga, todos los servicios y/o reparaciones deben ser realizados por un centro de servicio autorizado de Vornado.
• Este producto emplea protección contra sobrecarga (fusible). Un fusible quemado indica una situación de sobrecarga o cortocircuito. Si el fusible se quema, desenchufe el producto de la toma de corriente. Reemplace el fusible según las instrucciones de servicio al usuario (siga la marca del producto para la clasificación correcta del fusible) y revise el producto. Si el fusible de reemplazo se quema, puede haber un cortocircuito y el producto debe desecharse o devolverse a un centro de servicio autorizado para su examen y/o reparación.

Instrucciones de servicio al usuario

1. Usando los controles del producto, apague el aparato.
2. Sujete el enchufe (no el cable) y desconéctelo de la toma de corriente.
3. Riesgo de incendio. Reemplace el fusible solo con un fusible de 2.5 amperios, 125 voltios aprobado por el Servicio al Consumidor de Vornado. Para obtener un fusible de reemplazo autorizado, comuníquese con el Servicio al Consumidor de Vornado.
4. Una vez que se reciba el reemplazo, use un destornillador pequeño de cabeza plana para deslizar y abrir la cubierta del fusible (ubicada en el enchufe) (Ver Fig. A).

5. Retire el fusible usando el destornillador para levantar suavemente cada extremo del fusible (Ver Fig. B).

6. Instale el fusible de reemplazo usando el destornillador para empujar suavemente cada extremo metálico del fusible en el receptáculo uno a la vez. No empuje el centro del fusible, es frágil y puede romperse.
7. Deslice la cubierta del fusible para cerrarla usando el destornillador. Cuando esté cerrada, la cubierta debe encajar completamente en el enchufe. Ninguna parte de la cubierta debe sobresalir (Ver Fig. C).

8. Enchufe su aparato en la toma de corriente y encienda la alimentación.
9. Si el fusible de reemplazo se quema, puede haber un cortocircuito y el producto debe desecharse o devolverse a un centro de servicio autorizado para su examen y/o reparación.

Riesgo de incendio. No reemplace el enchufe de conexión. Contiene un dispositivo de seguridad (fusible, AFCI, LCDI) que no debe retirarse. Deseche el producto si el enchufe de conexión está dañado.
GUARDE ESTAS INSTRUCCIONES

CARACTERÍSTICAS

Ahorre energía maximizando el rendimiento de los sistemas de calefacción y refrigeración. Cuando utiliza un circulador Vornado, no tendrá que configurar su termostato de verano tan bajo o su termostato de invierno tan alto.

DISEÑO AMIGABLE PARA LOS DEDOS
Resiste los dedos curiosos.
CABEZAL PIVOTANTE
Dirija el flujo de aire donde lo desee.
CUERPO GIRATORIO
Flujo de aire dirigible de 360°
BASE PERSONALIZABLE
Combina con cualquier habitación, cualquier decoración.
PLANTILLA INCLUIDA
Elija entre 8 diseños incluidos o cree el suyo propio.
REJILLA DESMONTABLE
Para facilitar la limpieza.
ENTRADAS DE AIRE
Entradas exclusivas y motor potente para mover más aire.
TRES VELOCIDADES
Ajuste de velocidad para cada nivel de comodidad.
PATAS DE SILICONA
Patas que no dejan marcas añadidas para mayor estabilidad.

EMPEZANDO

MONTAJE DE LA BASE - CAMBIO DE DISCO
Su estilo es exclusivamente suyo, y la base personalizable permite que Pivot 3U sea usted.

1. Sostenga su PIVOT 3U boca abajo.
2. Gire la perilla (A) en la parte inferior de la placa base (B) en sentido contrario a las agujas del reloj para quitarla. Deje la perilla a un lado.
3. Retire la placa base (B) y déjela a un lado.
4. Instale el disco deseado (C) en la placa transparente (D).
5. Vuelva a instalar la placa base y la perilla.

Elija uno de los 8 diseños incluidos o cree el suyo propio utilizando la plantilla incluida. Encuentre aún más diseños gratuitos en vornado.com/PivotYourStyle.

NOTA: Sea GENTIL al manipular y limpiar su placa acrílica transparente. Es una superficie delicada y se rayará fácilmente. No utilice ningún limpiador en la placa, ya que esto rayará o hará que la superficie se vea turbia. Recomendamos usar aire comprimido para eliminar el polvo.

USO DE LA PLANTILLA
Una plantilla incluida le permite llevar la estética perfecta a cualquier espacio.

1. Use la plantilla de mylar incluida para trazar y cortar cuidadosamente su gráfico deseado al tamaño.
2. Inserte su gráfico deseado en su PIVOT 3U siguiendo las instrucciones de cambio de disco en la página anterior.

CONSEJO: ¡Sea creativo con su PIVOT 3U! Puede usar la plantilla de mylar para crear su propio disco único con papel tapiz, fotos familiares, papel de regalo, tela y más.

Su estilo. A su manera. Comparta su estilo con #PivotYourStyle

CONTROLES

LIMPIEZA

EXTRACCIÓN DE LA REJILLA
Se requiere destornillador.

Para reducir el riesgo de descarga eléctrica y lesiones a personas, desenchufe el circulador antes de quitar la rejilla.

1. Retire los 4 tornillos ubicados entre las costillas de la rejilla de entrada aproximadamente en las posiciones de las 2, 5, 7 y 10 en punto.
2. Limpie con un paño o lave la rejilla frontal con un jabón lavavajillas suave. No coloque la rejilla en el lavavajillas. El calor excesivo puede distorsionar el plástico.
3. Para volver a colocarla, coloque la rejilla frontal de modo que el logotipo de Vornado en el centro de la rejilla frontal esté recto. Vuelva a colocar todos los tornillos.

EXTRACCIÓN DE LA ASPA
Se recomiendan alicates.


Para reducir el riesgo de descarga eléctrica y lesiones a personas, desenchufe el circulador antes de quitar la aspa.

1. Primero, retire la tuerca del eje en el sentido de las agujas del reloj girando la tuerca en el sentido de las agujas del reloj para aflojarla. Tire de la aspa directamente hacia afuera del eje.
2. Limpie la aspa con un paño húmedo. Si su circulador se usa en un ambiente grasiento, como una cocina, puede ser necesario un jabón suave o un limpiador doméstico común. No use solventes. No coloque la aspa en el lavavajillas. El calor excesivo puede distorsionar el plástico.
3. Para volver a colocarla, asegúrese de que el lado plano del eje se alinee directamente con el lado plano correspondiente en el receptáculo de la aspa. Empuje la aspa hasta el fondo del eje hasta que toque fondo. No use un martillo, ya que esto podría dañar el rodamiento.
   Vuelva a instalar la tuerca.

SOLUCIÓN DE PROBLEMAS

vornado.com
800.234.0604
