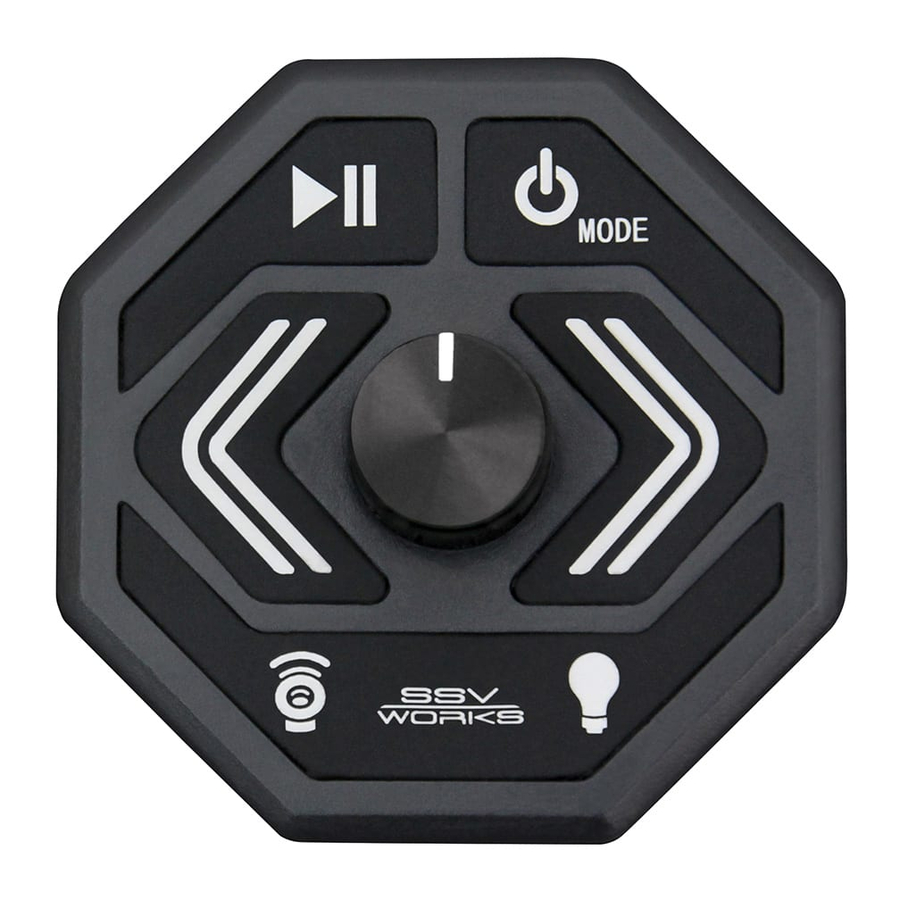

SSV Works MRB2 - Instalación y Manual del Controlador de Medios Bluetooth

1. Abra el programa de configuración de Bluetooth^® en el dispositivo móvil y active la función Bluetooth.
2. Encienda el MRB2 usando el botón de encendido (el botón MODE (modo) comenzará a parpadear)
3. El dispositivo aparecerá como "SSVworks MRB2". Seleccione este dispositivo.
4. El botón MODE (modo) se iluminará de forma continua para indicar que el emparejamiento se ha completado.

Nota: Un dispositivo móvil Bluetooth^® previamente emparejado se conectará automáticamente al MRB2 cuando la unidad se encienda y esté dentro del alcance.

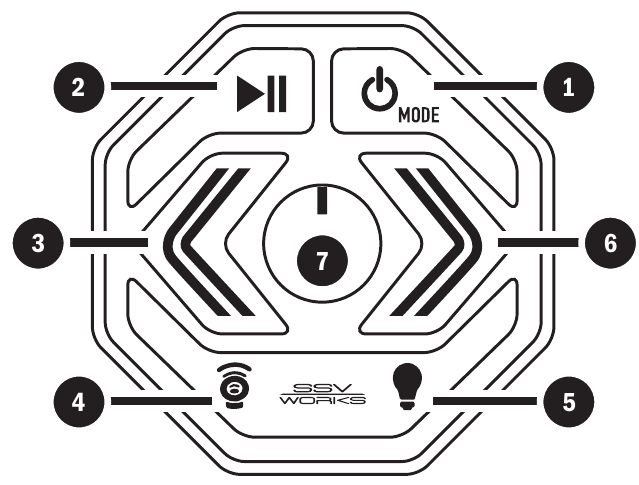

UBICACIÓN Y FUNCIONES DE LOS BOTONES

1. Entrada de Alimentación y Fuente Auxiliar
2. Play/Pause (Reproducir/Pausar)
3. Track Back (Pista Anterior)
4. Altavoz Trasero /Atenuación del Subwoofer: -6/-3/OFF*
5. Dome Light On/Off (Luz Interior Encendida/Apagada)
6. Track Forward (Pista Siguiente)
7. Volume (Volumen)

* OFF solo está activo cuando se utiliza un amplificador separado para la salida Trasera/Sub

PLANIFICACIÓN DE LA INSTALACIÓN

Hay 3 componentes que deberá tener en cuenta al instalar su MRB2:

• Unidad de Controlador de Medios
• Unidad de Control Maestro
• Puerto de Carga USB/Entrada AUX

Se recomienda encontrar ubicaciones de montaje adecuadas para los 3 componentes antes de comenzar la instalación. Debido a la longitud del cableado, el ancho máximo entre la unidad del controlador de medios y el puerto de carga USB/entrada AUX no puede exceder los 60".

INSTRUCCIONES DE MONTAJE DEL CONTROLADOR

Hay dos opciones de montaje para el Controlador MRB2:

1. Montaje en Superficie
2. Montaje Empotrado

1. Montaje en Superficie:
   • Encuentre una ubicación de montaje adecuada para el MRB2.
   • Limpie la superficie con alcohol o un limpiador similar.
   • Despegue la cinta de doble cara y adhiérala a la parte posterior del MRB2, luego adhiérala a la ubicación de montaje.
2. Montaje Empotrado:
   • Encuentre una ubicación de montaje adecuada para el controlador MRB2.
   • Asegúrese de tener suficiente espacio libre en la parte posterior de la ubicación de montaje seleccionada para acceder a los tornillos del clip de montaje y una ubicación segura para montar la unidad de control maestro.
   • Con una sierra de corona de 1.75", taladre un agujero en la ubicación seleccionada.
   • Inserte la unidad de control MRB2 en el agujero y fije el clip de retención con los 2 tornillos.

MONTAJE DEL PUERTO DE CARGA USB / ENTRADA AUX

• Localice una ubicación de montaje adecuada para el puerto de entrada.
• Asegúrese de tener al menos 2.5" de espacio libre en la parte posterior de la ubicación de montaje seleccionada.
• Con una sierra de corona, taladre un agujero de 1" en la ubicación seleccionada.
• Retire la tuerca de montaje del puerto de entrada.
• Pase los cables a través del agujero que taladró y asegure el puerto de entrada en el agujero con la tuerca de montaje.
• Dirija el cableado a la ubicación donde montará la unidad de control maestro.

MONTAJE DE LA UNIDAD DE CONTROL MAESTRO

Asegúrese de que todo el cableado, el cableado del puerto de entrada y el cableado del controlador de medios lleguen a la ubicación de montaje de la unidad de control maestro.
Hay dos opciones de montaje para el MRB2:

1. Cinta de doble cara
2. Bridas

1. Cinta de doble cara:
   • Encuentre una superficie de montaje plana
   • Limpie la superficie con alcohol u otro limpiador similar
   • Despegue el disco de espuma adhesiva de doble cara y péguelo a la ubicación de montaje
2. Bridas
   • Utilice las bridas proporcionadas para asegurar a un soporte o arnés de cableado en su vehículo

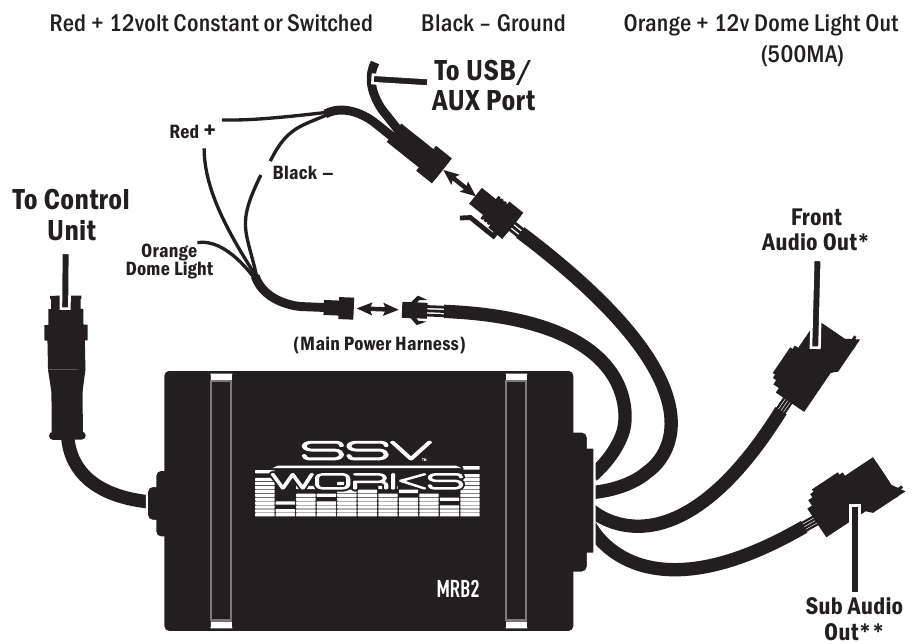

GUÍA DE COLOR DEL CABLEADO

* La salida de audio frontal debe usarse para todos los altavoces de 6.5" y 6x9" en el vehículo
** Para convertir las salidas Frontal y Sub a RCA estándar, se requiere la pieza #SSV-WP-HRCA

INFORMACIÓN DE GARANTÍA:
Todos los gabinetes de SSV Works están cubiertos por una garantía limitada de por vida contra defectos de material o mano de obra. Todos los componentes electrónicos de SSV Works están cubiertos por una garantía limitada de 1 año contra defectos de material o mano de obra. La mano de obra para el reemplazo de componentes defectuosos no está cubierta. Todos los altavoces de SSV Works están cubiertos por una garantía limitada de 1 año contra defectos de material o mano de obra. Póngase en contacto con SSV Works para obtener más información sobre la garantía.

INFORMACIÓN DE SEGURIDAD:
No intente desarmar o reparar el MRB2 usted mismo. Llame a SSV Works para obtener asistencia técnica o información sobre reparaciones. Los cambios o modificaciones al MRB2 no autorizados por SSV Works anularán la garantía.
SSV Works recomienda desconectar el terminal negativo de la batería antes de comenzar cualquier instalación.
