Manual del Medidor Láser de Distancia Futech DISTY60

Juego completo

Las instrucciones de seguridad se encuentran en la parte posterior del folleto. Las instrucciones de seguridad y el manual del usuario deben leerse detenidamente antes de utilizar el producto por primera vez.

• Medidor láser de distancia 1x
• Batería 2x
• Estuche de transporte 1x
• Manual del usuario 1x

Puesta en marcha

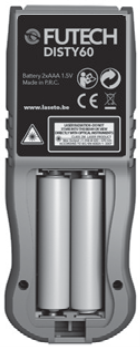

INSERTAR/REEMPLAZAR LA BATERÍA

• Retire la tapa del compartimento de la batería y coloque la correa de mano.
• Inserte la batería, observando la polaridad correcta.
• Cierre la tapa de la batería.

Reemplace la batería cuando el símbolo parpadee permanentemente en la pantalla.

Retire la batería antes de cualquier período prolongado de inactividad para evitar el peligro de corrosión.

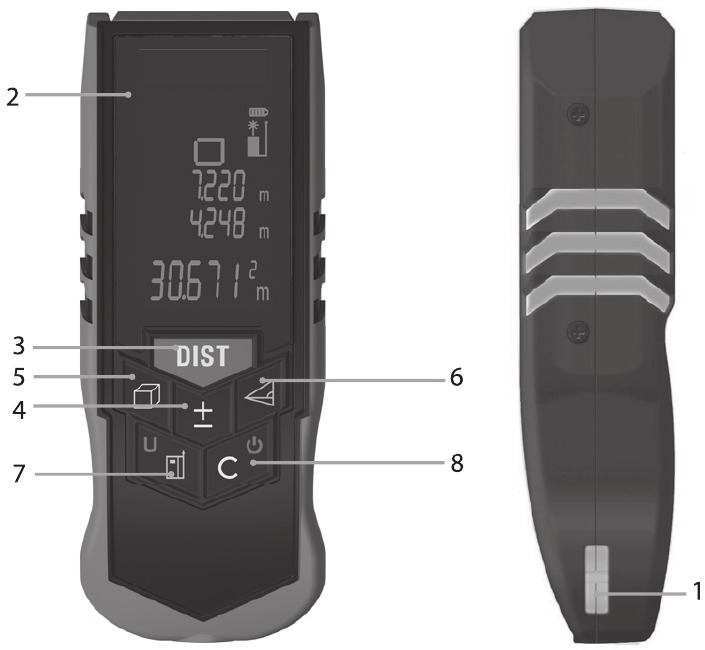

Funcionamiento

1. Soporte para cinturón
2. Pantalla LCD
3. Botón de encendido/medición
4. Botón de más ( + )/menos ( - )
5. Botón de área/volumen/área de pared
6. Botón de medición indirecta
7. Botón de referencia/Unidad de medida
8. Botón de apagado/borrado

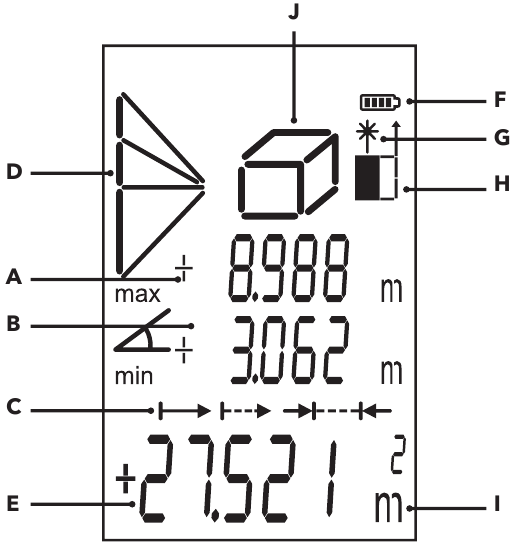

Pantalla

1. Línea 1
2. Línea 2
3. Medición única/continua
4. Medición indirecta
5. Línea principal
6. Estado de la batería
7. Láser activo
8. Referencia de medición
9. Unidades de medida
10. Medición de área/área de pared/volumen

Datos técnicos

Funciones del menú

Ajuste

AJUSTE DE UNIDAD

Se puede configurar la siguiente unidad:

Para cambiar las unidades de medida, mantenga presionado

BEEP

Puede activar o desactivar el pitido con el botón ±. Mantenga presionado el botón durante más tiempo para apagarlo.

DISPLAY VERLICHTING

Iluminación automática de la pantalla. La luz de fondo no se puede apagar. Cada vez que enciende el medidor o presiona cualquier botón, la luz de fondo se enciende durante 30 segundos.

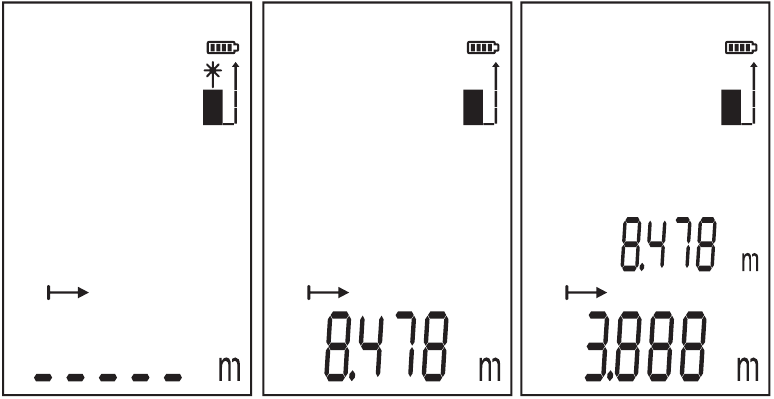

MODO DE MEDICIÓN DE DISTANCIA ÚNICA

Presione el botón DIST una vez, apunte el punto láser, presione el botón DIST una segunda vez.

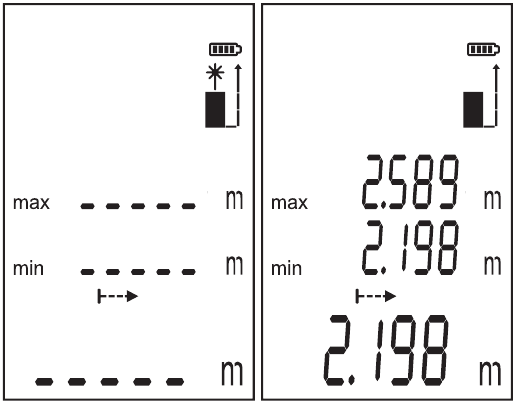

MODO DE MEDICIÓN DE DISTANCIA CONTINUA

Mantenga presionado el botón DIST para cambiar al modo de medición continua. El rayo láser se activará y las medidas aparecerán en la pantalla. La medición real aparece en la línea principal.
La distancia máxima medida aparece en la línea 1, la mínima en la línea 2. Presione cualquiera de los botones DIST o para detener el láser continuo.

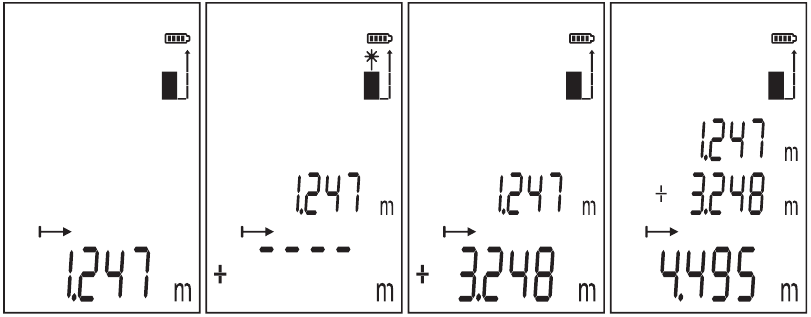

ADICIÓN / SUSTRACCIÓN

Presione el botón una vez para cancelar el último paso.
Para cancelar este modo, presione el botón dos veces.

ÁREA

1	Presione el botón DIST una vez	El logotipo aparece en la pantalla
2	DIST - Presione este botón para tomar la primera medición de longitud (altura)	El resultado medido aparece en la línea 1.
3	DIST - Presione este botón para tomar la segunda medición de longitud (ancho)	El resultado medido aparece en la línea 2. El volumen calculado aparece en la cadena inferior (grande). Láser apagado.

Presione el botón una vez para cancelar el último paso.
Para cancelar este modo, presione el botón dos veces.

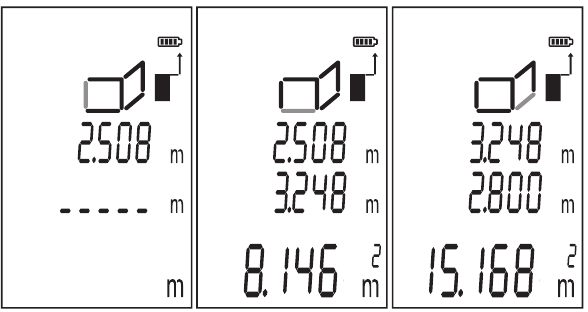

CÁLCULO DEL ÁREA DE LA PARED

1	Presione el botón dos veces	El símbolo aparece en la pantalla
2	Presione el botón DIST para tomar la primera medición (altura)	El resultado medido aparece en la línea 1.
3	Presione el botón DIST para tomar la segunda medición de longitud (primera longitud de pared)	El resultado medido aparece en la línea 2. En la línea principal aparece el resultado del cálculo intermedio en metros cuadrados
4	Presione el botón DIST para tomar la tercera medición de longitud (segunda longitud de pared)	El primer resultado medido (altura) desaparece, el segundo resultado (ancho) se mueve a la línea 1. La medición actual (longitud) aparece en la línea 2. En la cadena inferior (grande) aparece el resultado calculado en metros cuadrados.

Presione el botón una vez para cancelar el último paso.
Para cancelar este modo, presione el botón dos veces.

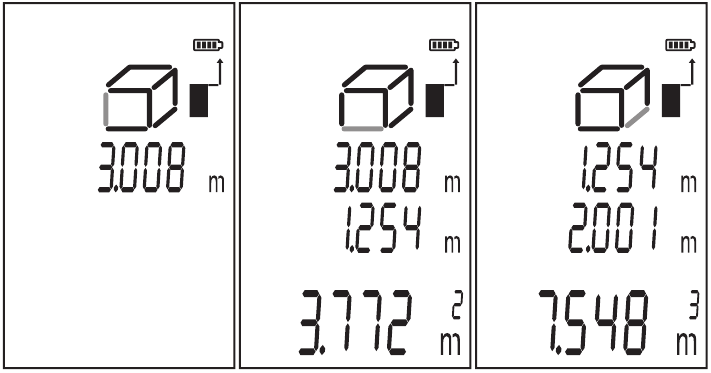

VOLUMEN

1	Presione el botón 3 veces	El símbolo aparece en la pantalla
2	Presione el botón DIST para tomar la primera medición de longitud (altura)	El resultado medido aparece en la línea 1
3	Presione el botón DIST para tomar la primera medición de longitud (altura)	El resultado medido aparece en la línea 2. En la línea principal aparece el resultado del cálculo intermedio en metros cuadrados.
4	Presione el botón DIST para tomar la tercera medición de longitud (longitud)	El primer resultado medido (longitud) desaparece, el segundo resultado (ancho) se mueve a la línea 1. La medición actual (altura) aparece en la línea 2. En la línea principal aparece el resultado calculado en metros cúbicos.

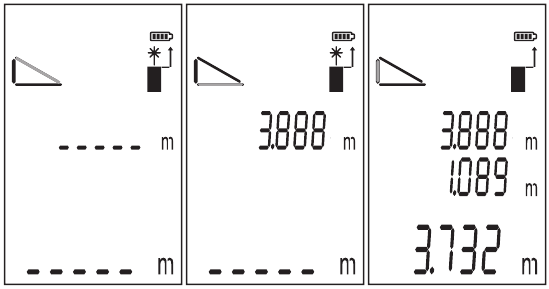

PITÁGORAS SIMPLE

Utilice el teorema de Pitágoras (a² + b² = c²) para medir la altura indirectamente y calcular el ángulo.

1	Presione el botón una vez para cambiar a la función de Pitágoras simple	El símbolo aparece en la pantalla.
2	Presione el botón DIST para medir el primer lado (largo) del triángulo.	El resultado medido (hipotenusa) aparece en la línea 1.
3	Presione el botón DIST para medir el segundo lado (corto) del triángulo.	El resultado medido anteriormente desaparece, el valor actual (cateto) aparece en la línea 1. El ángulo calculado se indica en la línea 2. El cateto calculado aparece en la línea principal.

PITÁGORAS EXTENDIDO

Utilice el teorema de Pitágoras (a² + b² = c²) para medir la altura indirectamente. Luego agregue las alturas medidas

1	Presione el botón dos veces para cambiar al modo de adición de catetos usando Pitágoras.	(para adición) de (para sustracción) aparece en la pantalla.
2	Presione el botón DIST para medir el primer lado superior (largo) del triángulo.	El resultado medido (hipotenusa) aparece en la línea 1.
3	Presione el botón DIST para medir el segundo lado (CORTO) del triángulo	El valor medido (cateto) aparece en la línea 2.
4	Presione el botón DIST para medir el tercer lado inferior (largo) del triángulo.	El cateto medido anteriormente se mueve a la línea 1. El resultado actual (hipotenusa) aparece en la línea 2. El valor resumido calculado del cateto aparece en la línea principal.

Condiciones de medición

Rango de medición
El rango está limitado a 60 m.
De noche o al anochecer y si el objetivo está en la sombra, el rango de medición aumenta. Utilice una placa de destino para aumentar el rango de medición cuando mida en un entorno de luz intensa o en superficies no reflectantes.

Superficies de destino
Pueden producirse errores de medición al medir hacia líquidos incoloros (por ejemplo, agua), vidrio transparente, plástico u otros materiales transparentes. Cuando se mide en superficies muy reflectantes, el rayo láser puede desviarse y dar lugar a mediciones erróneas.
Cuando se mide en superficies no reflectantes u oscuras, el tiempo de medición se alarga.

Cuidado
No sumerja el instrumento en agua. Limpie la suciedad con un paño suave y húmedo. No utilice agentes de limpieza o soluciones agresivas.
Manipule el instrumento como si fuera un telescopio o una cámara.

Instrucciones de seguridad
El Manual del Usuario forma parte de las Instrucciones de Seguridad. Lea atentamente las Instrucciones de Seguridad y el Manual del Usuario antes de utilizar este producto. La persona responsable del instrumento debe asegurarse de que todos los usuarios comprendan estas instrucciones y las cumplan.

Uso prohibido

• Utilizar el instrumento sin instrucciones
• Utilizar fuera de los límites establecidos
• Desactivación de los sistemas de seguridad y retirada de las etiquetas explicativas y de peligro. Apertura del equipo mediante el uso de herramientas (destornilladores, etc.), en la medida en que no esté específicamente permitido para determinados casos
• Realización de modificaciones o conversiones del producto
• Uso después de una apropiación indebida

Códigos de mensaje

Los siguientes errores pueden corregirse
