Precaución de seguridad
Aunque este producto fue diseñado para ser utilizado de forma segura, no utilizarlo correctamente puede resultar en un accidente. Para garantizar la seguridad, observe todas las advertencias y precauciones al utilizar el producto.
Precauciones para el producto
- No someta el producto a fuertes impactos para evitar el mal funcionamiento.
- No desmonte, modifique ni intente reparar el producto.
![peligro de descarga eléctrica]()
No manipule el producto con las manos mojadas para evitar descargas eléctricas o lesiones.- No guarde el producto bajo la luz solar directa, cerca de dispositivos de calefacción o en un lugar caliente, húmedo o polvoriento.
- No coloque el producto sobre una superficie inestable para evitar lesiones o el mal funcionamiento debido a caídas o similares.
No manipule el producto con las manos mojadas para evitar descargas eléctricas o lesiones.Notas de uso
- Asegúrese de leer el manual de usuario del dispositivo conectado antes de usarlo.
- Cuando el producto se utiliza durante mucho tiempo, puede decolorarse debido a la luz ultravioleta (especialmente la luz solar directa) y al desgaste.
- Asegúrese de sujetar el enchufe al conectar y desconectar el cable. El cable puede cortarse o puede ocurrir un accidente si tira del cable en sí.
- Cuando utilice el cable, tenga cuidado de no torcerlo para evitar daños.
- No enrolle el cable en la base del enchufe para evitar una desconexión.
- Cuando conecte el cable al micrófono y al dispositivo conectado, compruebe que el conector esté orientado en la dirección correcta antes de insertarlo directamente. Insertar el conector o el enchufe en diagonal puede causar un mal funcionamiento.
- Apague la alimentación fantasma (phantom power) del dispositivo conectado antes de conectar o desconectar un cable.
- Para grabaciones importantes, realice una grabación de prueba de antemano para asegurarse de que el sonido se graba correctamente.
- Audio-Technica no se hará responsable en modo alguno de cualquier pérdida o daño del software o los datos conectados al producto.
Uso del producto
- Conecte el producto a un dispositivo que tenga una entrada de micrófono (entrada balanceada) compatible con una fuente de alimentación fantasma (phantom power).

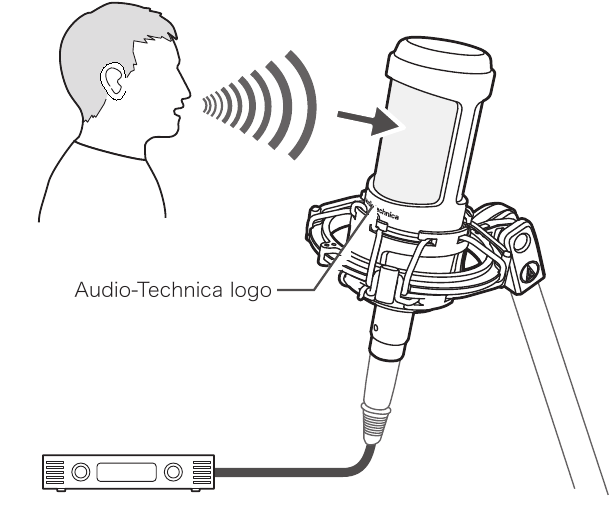

- Utilice el producto, colocando el logotipo de Audio-Technica en la parte frontal del micrófono hacia la fuente de sonido.
![Uso del producto - Diagrama de posicionamiento del micrófono]( "Audio-Techica - AT2050 - Uso del producto - Diagrama de posicionamiento del micrófono")
Terminales de salida

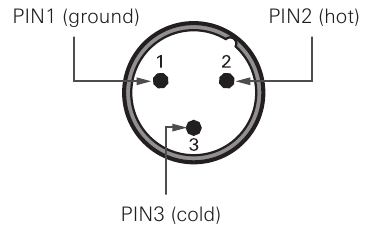

El conector de salida es de tipo XLR-M con polaridad como se muestra en la siguiente figura.
Terminales de salida

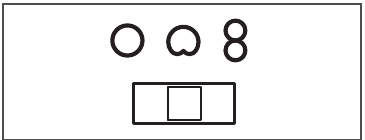

Ajuste de directividad
Se establece la omnidireccionalidad.
Se establece el cardioide.
Se establece la figura de ocho.
Ajustes del interruptor
Para reducir la captación de ruido ambiental de baja frecuencia (como el tráfico, los sistemas de ventilación, etc.), la reverberación de la sala y las vibraciones acopladas mecánicamente, active (
) el interruptor del filtro de corte de graves situado en el lateral del producto.
Si la entrada de audio supera el nivel máximo de sonido de entrada, ajuste el interruptor de atenuación (pad switch) a -10 dB.
Especificaciones
| Elemento | Condensador polarizado externamente (polarización de CC) |
| Patrón polar | Omnidireccional, Cardioide, Figura de ocho |
| Respuesta de frecuencia | 20-20.000 Hz |
| Corte de graves | 80 Hz, 12 dB/octava |
| Atenuación (Pad) | -10 dB |
| Sensibilidad de circuito abierto | -42 dB (7,9 mV) (0 dB=1 V/Pa, 1 kHz) |
| Impedancia | 120 ohmios |
| Nivel máximo de sonido de entrada | 149 dB SPL (1 kHz al 1% THD) 159 dB SPL (Cuando el atenuador (pad) está activado). |
| Ruido | 17 dB SPL (ponderado A) |
| Rango dinámico | 132 dB (1 kHz a Max SPL) |
| Relación señal/ruido | 77 dB (1 kHz a 1 Pa, ponderado A) |
| Requisitos de alimentación fantasma (phantom power) | 11V-52V DC, 4.7 mA |
| Interruptores | Selección polar, Corte de graves: on/off, Atenuador (Pad): on/off |
| Peso | 412 g (14.5 oz) |
| Dimensiones | 171 mm (6.7") de largo, 52 mm (2.05") de diámetro máximo del cuerpo |
| Conector de salida | Tipo XLR-M integral de 3 pines |
| Accesorios incluidos | Montura antivibración AT8458a, adaptador roscado de 5/8"-27 a 3/8"-16, funda |
- 1 Pascal = 10 dinas/cm2 = 10 microbares = 94 dB SPL
Para la mejora del producto, el producto está sujeto a modificaciones sin previo aviso.
