SonicWALL SonicWave 681 - Guía de inicio rápido del punto de acceso inalámbrico

Introducción

Esta Guía de inicio rápido de SonicWall^® SonicWave 681 proporciona instrucciones para la instalación y configuración básicas de los puntos de acceso inalámbricos SonicWall SonicWave 681.
El SonicWall SonicWave 681 es un punto de acceso inalámbrico montable en el techo, adecuado para implementaciones en interiores de una o varias unidades. Tiene clasificación plenum para su instalación dentro de un espacio cerrado como un ático. También se puede montar en una pared o instalar en un estante, mesa o escritorio. Se debe proporcionar alimentación a través de Ethernet (PoE) para alimentar el SonicWave 681.

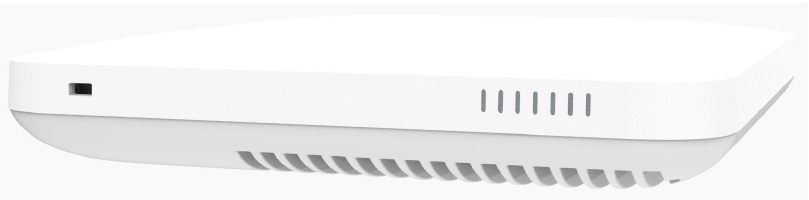

Descripción general del hardware

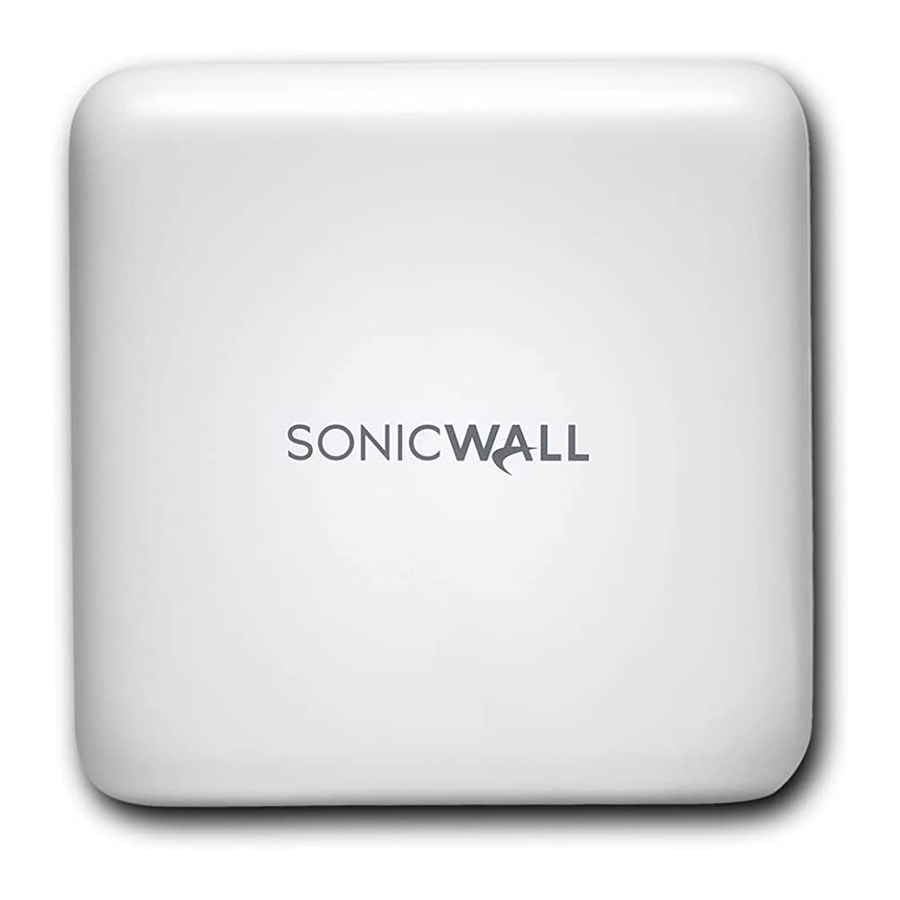

SonicWave 681

Componentes de hardware

Componente	Descripción
Radios de 2,4 GHz y 5 GHz	Las radios duales proporcionan: 802.11b/g/n/ac DFS (Selección dinámica de frecuencia): SonicWave 681 cumple con las normas de la FCC para detectar y evitar interferir con las señales de radar en las bandas DFS. 2x2 11n + 2x2 11ac wave 2 MU-MIMO
Puerto LAN de 1 GbE	1 puerto Ethernet 10/100/1000 LAN para conexión por cable a un dispositivo de seguridad de red SonicWall
Puerto USB	1 puerto USB 2.0
Radio de escaneo	Tercera radio de escaneo dedicada
Antenas	5 internas (2,4 GHz x 2 / 5 GHz x 2 / Radio de escaneo x 1)
Fuente de alimentación	PoE 802.3bt tipo 3 (estándar, dispositivo PoE se vende por separado) Adaptador de alimentación de CC de 12 V opcional, se vende por separado
Chasis	Rectángulo de 119 mm x 214 mm x 34 mm con clasificación plenum
Ranura de seguridad Kensington	Para usar con un cable de bloqueo Kensington para evitar el robo
Temperatura de funcionamiento	0° a 40°C

Puertos del dispositivo

La parte posterior del SonicWave 681 proporciona un puerto LAN/POE donde el cable Ethernet PoE conecta el punto de acceso con el inyector PoE o el conmutador habilitado para PoE, que se conecta a su dispositivo de seguridad de red SonicWall.

También se proporciona una conexión de alimentación de 12 V en la parte posterior de la unidad, donde puede enchufar un adaptador de 12 V (se vende por separado) para alimentar el dispositivo.

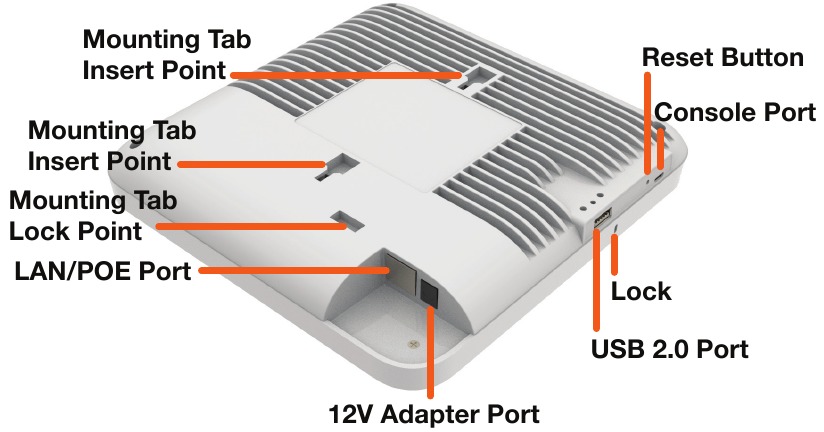

Parte posterior del SonicWave 681

Cuando se instala el punto de acceso, el panel posterior se fija al techo o a una pared u otra superficie plana.

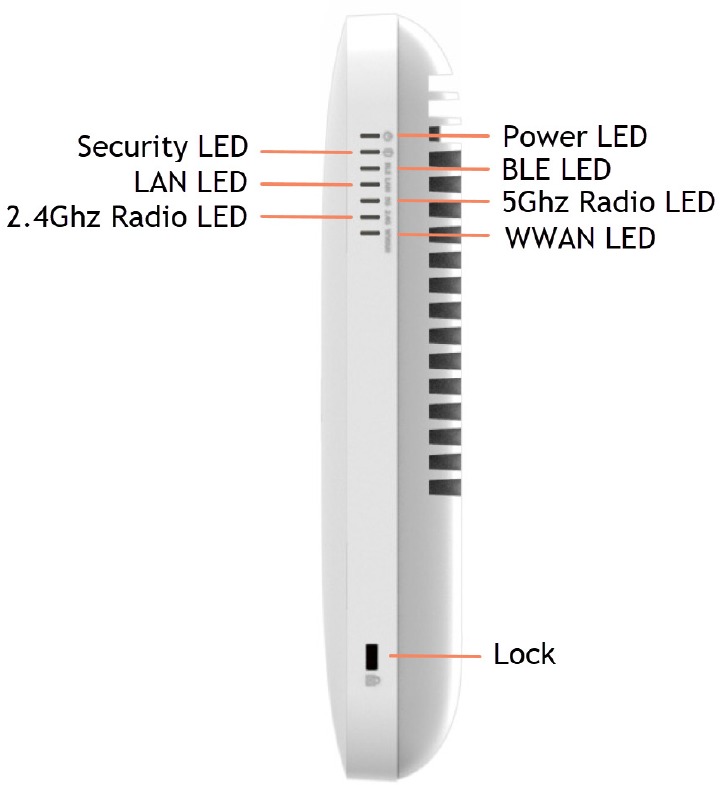

El panel lateral del SonicWave 681 tiene los indicadores LED y el puerto USB.

LED del SonicWave 681

Puede insertar un módem USB 3G/4G en el puerto USB para crear un punto de acceso móvil inalámbrico (MiFi). Consulte la documentación de administración de SonicOS A para obtener información sobre la función de extensor MiFi. También puede usar el puerto USB con una abrazadera de seguridad USB.

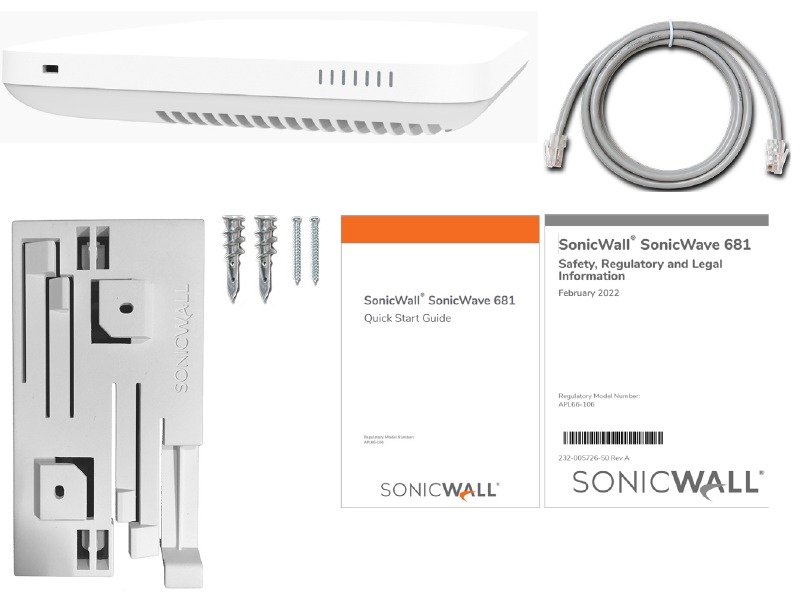

Comprobación del contenido del paquete

Antes de comenzar el proceso de configuración, verifique que su paquete contenga los siguientes elementos:

• Dispositivo SonicWave 681
• Placa de montaje, tornillos y anclajes
• Cable CAT5e
• Guía de inicio rápido de SonicWall SonicWave 681
• Documento de Información de seguridad, normativa y legal

Contenido del paquete

Si faltan elementos en el paquete, comuníquese con el Soporte técnico de SonicWall en: https://www.SonicWall.com/support/contact-support.

NOTA: El dispositivo PoE para alimentar el SonicWave 681 se vende por separado y no está incluido en el paquete.

Requisitos de implementación

Firmware de SonicOS

Los puntos de acceso SonicWall SonicWave 681 se administran centralmente mediante dispositivos de seguridad de red SonicWall que ejecutan las siguientes versiones de SonicOS:

• SonicOS 7.1.x o superior

Fuente de alimentación

Utilice un inyector PoE compatible con 802.3bt tipo 3 o un conmutador habilitado para PoE para proporcionar alimentación a cada SonicWave 681.

Conectividad a Internet

Se requiere una conexión a Internet activa para que su dispositivo de seguridad de red SonicWall descargue el firmware más reciente de SonicWave 681.

Conectividad Gigabit Ethernet

El SonicWave 681 requiere una conexión de 5 Gigabit al dispositivo de seguridad de red SonicWall para aprovechar al máximo la capacidad de rendimiento de datos del SonicWave 681.

Consideraciones de implementación

La ubicación física del punto de acceso inalámbrico SonicWave 681 tiene un efecto medible sobre quién puede y no puede acceder a su señal inalámbrica. Si demasiados usuarios son atendidos por un solo punto de acceso, se alcanzan las tasas de transferencia máximas y ese punto de acceso puede convertirse en un cuello de botella para todo el sistema.

Un estudio del sitio puede ayudar a encontrar la ubicación óptima del punto de acceso inalámbrico, pero puede encontrar ubicaciones utilizables sin él.

Las barreras de RF se pueden evitar mediante la implementación de múltiples puntos de acceso. Determinar cómo evitar las barreras de RF puede ser una parte desafiante del proceso de ubicación, pero las barreras de RF también se pueden usar de manera beneficiosa en un intento de bloquear las señales donde no desea cobertura. La frecuencia de 5 GHz es más sensible a las barreras de RF. Una pared que permite que una red inalámbrica de 2,4 GHz funcione puede bloquear una de 5 GHz.

Tipos comunes de barreras de RF

Tipo de barrera	Bloqueo de señal de RF
Vidrio, madera, paneles de yeso, particiones de cubículos	Bajo
Pisos y paredes exteriores, acuarios (ladrillo/mármol/granito/agua)	Medio
Hormigón, vidrio de seguridad, malla de alambre, libros/papel apilados	Alto
Particiones de metal, escritorios, hormigón armado	Muy alto

Los puntos de acceso deben mantenerse alejados de las fuentes de interferencia de radiofrecuencia (RF). La interferencia de RF de equipos domésticos, de oficina y médicos es un desafío común en las implementaciones inalámbricas.

Al considerar las fuentes de interferencia de RF, recuerde que la mayoría de los teléfonos celulares/inalámbricos y los dispositivos Bluetooth solo utilizan la frecuencia de 2,4 GHz. Como tal, no deberían causar una interferencia significativa con las redes inalámbricas que operan en la frecuencia de 5 GHz.

Fuentes comunes de interferencia de RF

Fuente de interferencia	Rango posible	Bandas afectadas
Teléfonos de 2,4 GHz	30 metros	2,4 GHz (802.11 b/g/n)
Dispositivos Bluetooth	9 metros	2,4 GHz (802.15)
Horno microondas	3 - 6 metros	2,4 y 5 GHz, según el blindaje
Equipos científicos y médicos	Corta distancia, varía	2,4 y 5 GHz, según el blindaje

Las diferentes bandas de frecuencia proporcionan diferente intensidad y calidad de señal en diferentes rangos de distancia. Las señales en el rango de 2,4 GHz tienden a pasar mejor a través de las barreras físicas y llegan más lejos que las del rango de 5 GHz, pero no proporcionan una tasa de datos tan alta. Las señales en el rango de 5 GHz proporcionan tasas de datos más rápidas para un mejor rendimiento, pero la señal se atenúa más rápido y es más adecuada para espacios abiertos.

Anchos de canal, tasas de datos máximas, rango

802.11 (x)	Frecuencia / MIMO	Ancho de canal	Tasa de datos máxima	Rango (radio)
802.11a	5 GHz	20 MHz	54 Mbps	27 metros
802.11b	2,4 GHz	20 MHz	11 Mbps	36 metros
802.11g	2,4 GHz	20 MHz	54 Mbps	36 metros
802.11n	2,4 o 5 GHz MIMO	20 o 40 MHz	300 Mbps	90 metros
802.11ac	5 GHz MU-MIMO	20 / 40 / 80 MHz	866 Mbps	36 metros

Para permitir múltiples redes inalámbricas separadas en un espacio compartido, el medio de RF se divide en canales. El número de canales está regulado y varía según el país. Para los dispositivos que usan 5 GHz (802.11a/n/ac), hay hasta 23 canales discretos.

Para los dispositivos que usan el rango de 2,4 GHz (802.11b/g/n), el espacio inalámbrico está limitado a un máximo de 13 canales superpuestos. Como resultado de estos canales superpuestos, la tecnología de 2,4 GHz proporciona solo un total de tres canales discretos.

Instalación del soporte de montaje

El SonicWave 681 viene con un soporte de montaje para que pueda instalarse en el techo o en otra superficie plana. En esta sección se describe cómo fijar el soporte de montaje al techo o a una pared interior.

El soporte de montaje proporciona dos pares de pestañas de bloqueo de barra en T que admiten dos anchos de barra en T de techo: 15/16 pulgadas y 9/16 pulgadas.

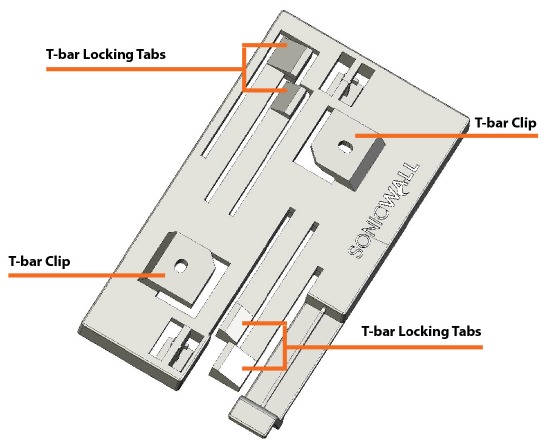

Parte superior del soporte de montaje

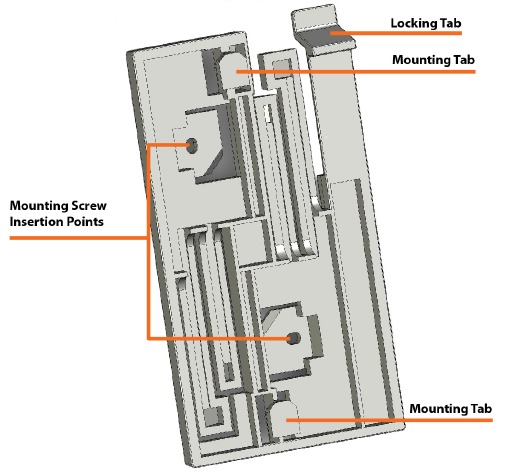

Parte inferior del soporte de montaje

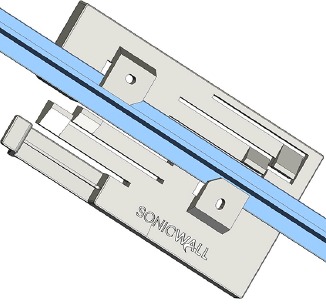

Para fijar el soporte de montaje al techo utilizando clips de barra en T:

1. Presione la parte superior del soporte de montaje contra la barra en T de la placa del techo de manera que las pestañas de bloqueo de la barra en T del soporte de montaje queden presionadas.
2. Gire el soporte de montaje de manera que la barra en T del techo se deslice dentro de los clips de la barra en T del soporte de montaje y las pestañas de bloqueo de la barra en T encajen en su lugar.


Para fijar el soporte de montaje al techo o a una pared utilizando tornillos:

1. Coloque la parte superior del soporte de montaje contra el techo o la pared y marque las ubicaciones de los dos puntos de inserción de los tornillos.
2. Taladre orificios guía en las ubicaciones marcadas. Para una pared de madera, utilice una broca que se ajuste a los tornillos proporcionados. Para paneles de yeso, utilice una broca que se ajuste a los tacos.
3. Para paneles de yeso, atornille los tacos.
4. Coloque el soporte de montaje contra la pared con los orificios alineados en las marcas o los tacos.
5. Utilizando los tornillos proporcionados y un destornillador, fije de forma segura el soporte de montaje al techo o a la pared.

Configuración del firewall para acceso inalámbrico

En esta sección se proporcionan instrucciones para configurar SonicOS en su dispositivo de seguridad de red SonicWall para conectar su SonicWave 681 a la zona WLAN y gestionarlo como un dispositivo de Capa 2. Esto incluye:

• Configuración del perfil de aprovisionamiento de SonicWave para radiofrecuencia, modo, tipo de autenticación
• Configuración de la interfaz de red a la que se conecta el SonicWave 681
• Configuración de la zona WLAN para la confianza, la seguridad y el perfil de aprovisionamiento de SonicWave

Configuración del perfil de aprovisionamiento de SonicWave

Los perfiles de aprovisionamiento de SonicWave incluyen todas las configuraciones que se pueden establecer en un punto de acceso SonicWave 681. El perfil se selecciona al configurar la zona inalámbrica (WLAN de forma predeterminada). Cuando su SonicWave 681 se conecta a esa zona, se aprovisiona automáticamente con la configuración del perfil.

Para configurar el perfil de aprovisionamiento de SonicWave:

1. Inicie sesión en su firewall SonicWall como administrador (predeterminado: admin / password).
2. Vaya a la página DEVICE | External Controllers | Access Points > Settings (DISPOSITIVO | Controladores externos | Puntos de acceso > Ajustes).

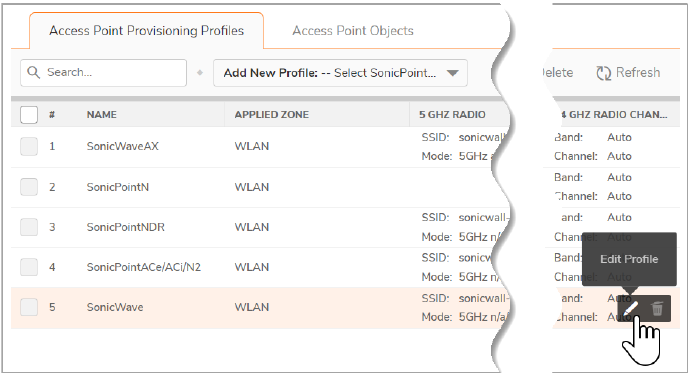

3. En la sección Access Point Provisioning Profiles (Perfiles de aprovisionamiento de puntos de acceso), realice una de las siguientes acciones:
4. Para modificar el perfil predeterminado SonicWave, haga clic en el icono Edit Profile (Editar perfil) después de pasar el ratón por encima de la fila SonicWave.
5. Para crear un nuevo perfil, seleccione SonicWave Profile (Perfil de SonicWave) en el menú desplegable Add New Profile (Añadir nuevo perfil).

   Se muestra el cuadro de diálogo Add/Edit SonicWave Profile (Añadir/editar perfil de SonicWave).

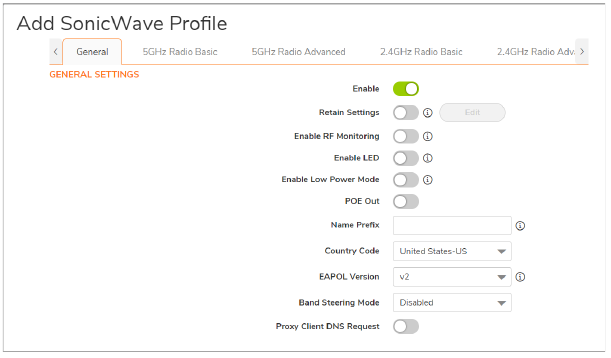

Ajustes de la pantalla General:

1. Seleccione Enable (Activar). Esta opción está seleccionada de forma predeterminada.

2. Para activar los LED de los SonicWave que utilizan este perfil de aprovisionamiento, seleccione Enable LED (Activar LED). Los LED están desactivados de forma predeterminada.
3. Si va a añadir un nuevo perfil, escriba un nombre sencillo y descriptivo en el campo Name Prefix (Prefijo de nombre) para ayudar a identificar el SonicWave en esta zona. Este es el nombre del perfil de aprovisionamiento. Cada SonicWave aprovisionado se nombra con este prefijo seguido de un número único. Opcionalmente, cambie el Name Prefix (Prefijo de nombre) si está editando el perfil predeterminado de SonicWave.
4. Verifique el Country Code (Código de país) para el área de operación.
5. Acepte los valores predeterminados o configure las opciones restantes según sea necesario.

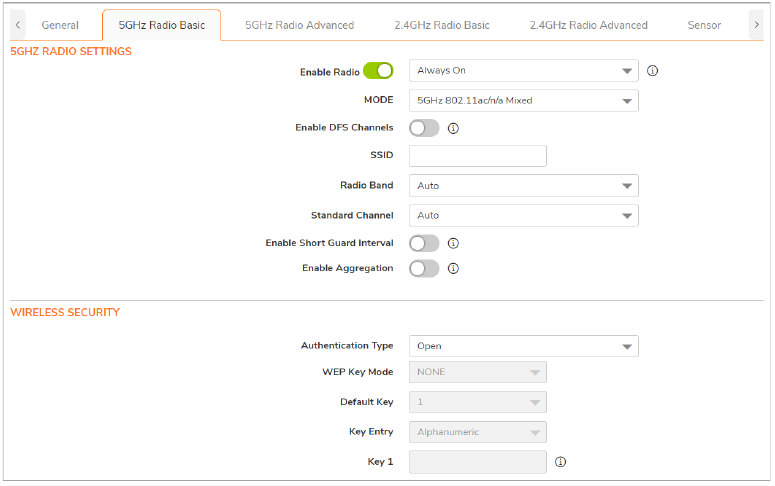

Ajustes básicos de la radio:

1. Haga clic en 5GHz Radio Basic (Radio básica de 5 GHz).

2. Seleccione Enable Radio (Activar radio). Esta opción está seleccionada de forma predeterminada.
3. Seleccione un MODE (MODO) o utilice el predeterminado.
4. Escriba un nombre corto y descriptivo en el campo SSID. Este es el nombre del punto de acceso que aparece en las listas de conexiones inalámbricas disponibles de los clientes.
5. En Wireless Security (Seguridad inalámbrica), seleccione el Authentication Type (Tipo de autenticación) para su red inalámbrica. SonicWall recomienda utilizar WPA2 como tipo de autenticación si todos los dispositivos cliente lo admiten.
   PSK utiliza una frase de contraseña para la autenticación, EAP utiliza un servidor RADIUS empresarial.
6. Seleccione el Cipher Type (Tipo de cifrado). Cuando utilice WPA y WPA2, SonicWall recomienda AES para obtener la máxima seguridad si todos los dispositivos cliente lo admiten.
7. Rellene los campos específicos del tipo de autenticación que haya seleccionado. Los campos restantes cambian en función del tipo de autenticación seleccionado.
8. Haga clic en 2.4GHz Radio Basic (Radio básica de 2,4 GHz) y repita los pasos del 2 al 7.

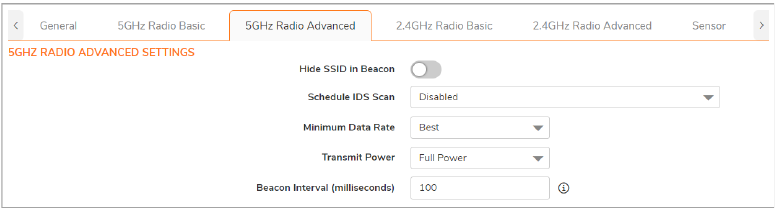

Ajustes avanzados de la radio:

1. Haga clic en 5GHz Radio Advanced (Radio avanzada de 5 GHz).

2. Para la mayoría de las opciones avanzadas, la configuración predeterminada ofrece un rendimiento óptimo.
3. Opcionalmente, seleccione la casilla de verificación Hide SSID in Beacon (Ocultar SSID en baliza).
   El SSID se refiere al nombre del punto de acceso que aparece en las listas de conexiones inalámbricas disponibles de los clientes. Ocultar el SSID proporciona seguridad adicional porque requiere que el usuario conozca el nombre del punto de acceso antes de conectarse.
4. Haga clic en 2.4GHz Radio Advanced (Radio avanzada de 2,4 GHz) y repita el paso 3.
5. Cuando haya terminado de configurar todas las opciones, haga clic en OK (Aceptar).

Para obtener información sobre la configuración de las demás opciones y pantallas del cuadro de diálogo Add/Edit SonicWave Profile (Añadir/editar perfil de SonicWave), consulte la documentación de Administración de SonicOS.

Configuración de la interfaz de red

Cada SonicWave o grupo de SonicWave debe estar conectado a una interfaz de red física que esté configurada en una zona inalámbrica. SonicOS proporciona una zona inalámbrica estándar (WLAN) que se puede aplicar a cualquier interfaz disponible.

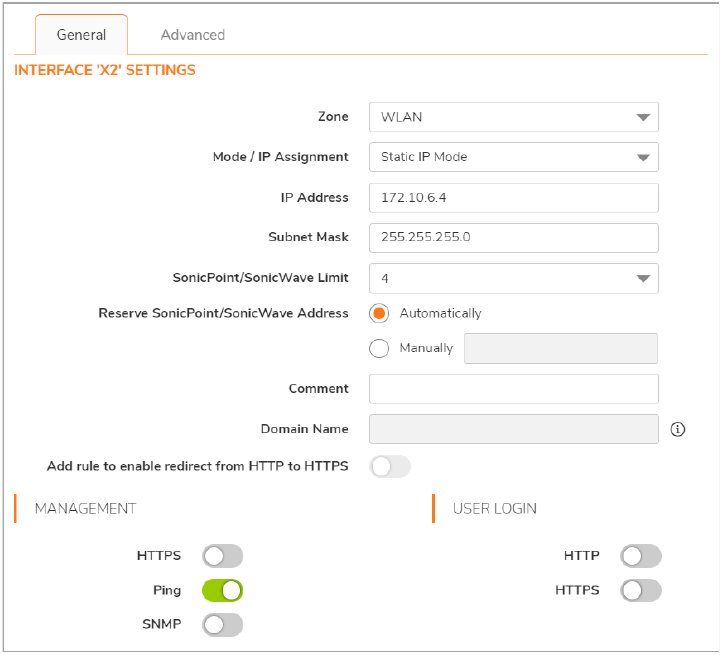

Para configurar la interfaz de red en SonicOS:

1. Vaya a la página NETWORK | System > Interfaces (RED | Sistema > Interfaces) y haga clic en el icono Edit this interface (Editar esta interfaz) pasando el ratón por encima de la interfaz a la que se conecta su SonicWave.

2. Seleccione WLAN u otra zona inalámbrica (personalizada) en el menú desplegable Zone (Zona). La zona inalámbrica predeterminada es WLAN.
3. Seleccione Static IP Mode (Modo IP estática) para Mode/IP Assignment (Modo/Asignación de IP).
4. En el campo IP Address (Dirección IP), escriba cualquier dirección IP privada que no interfiera con el rango de direcciones IP de ninguna otra interfaz del dispositivo. A los clientes inalámbricos se les asigna una dirección IP en esta subred.
5. Introduzca una Subnet Mask (Máscara de subred). El valor predeterminado es 255.255.255.0.
6. Seleccione un número distinto de cero para SonicPoint/SonicWave Limit (Límite de SonicPoint/SonicWave). Si se selecciona 0, no se podrá detectar ningún punto de acceso en esta interfaz. 7 Utilice la configuración predeterminada o seleccione la configuración adecuada para los demás campos y haga clic en OK (Aceptar).

Configuración de la zona WLAN

Para configurar la zona WLAN en SonicOS:

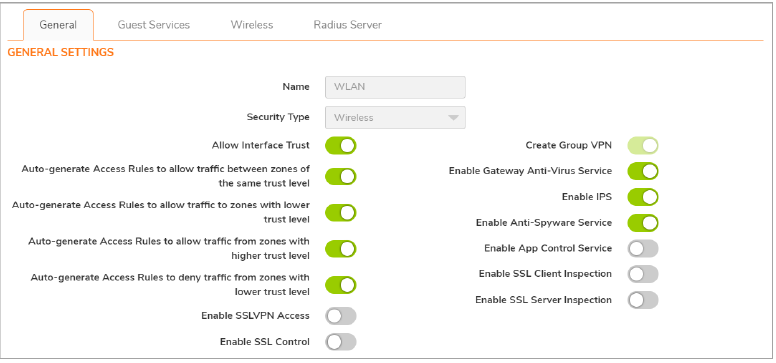

1. Vaya a la página OBJECT | Match Objects > Zones (OBJETO | Objetos coincidentes > Zonas), haga clic en el icono Edit (Editar) en la fila WLAN.
2. En la pantalla General, seleccione la opción Allow Interface Trust (Permitir confianza de interfaz) para automatizar la creación de reglas de acceso que permitan que el tráfico fluya entre las interfaces dentro de la zona, independientemente de las interfaces a las que se aplique la zona.
   Por ejemplo, si la zona WLAN tiene asignadas las interfaces X2 y X3, al seleccionar Allow Interface Trust (Permitir confianza de interfaz) se crean las reglas de acceso necesarias para permitir que los hosts de estas interfaces se comuniquen entre sí.

3. Seleccione las casillas de verificación para activar los servicios de seguridad en esta zona. Como mínimo, debe seleccionar Enable Gateway Anti-Virus Service (Activar servicio antivirus de puerta de enlace), Enable IPS (Activar IPS) y Enable Anti-Spyware Service (Activar servicio antispyware). Si todos sus clientes inalámbricos están ejecutando SonicWall Client Anti-Virus, seleccione Enable Client AV Enforcement Service (Activar servicio de aplicación de AV de cliente).
4. En la pantalla Guest Services (Servicios de invitado), opcionalmente configure el acceso a Internet para invitados. Para obtener información sobre los servicios de invitado, consulte la documentación de Administración de SonicOS.
5. En la pantalla Wireless (Inalámbrico) en SonicPoint/SonicWave Settings (Ajustes de SonicPoint/SonicWave), seleccione el perfil de aprovisionamiento deseado en el menú desplegable SonicWave Provisioning Profile (Perfil de aprovisionamiento de SonicWave). Si ha añadido un nuevo perfil en Configuración del perfil de aprovisionamiento de SonicWave, selecciónelo aquí.
6. Seleccione Only allow traffic generated by a SonicPoint/SonicWave (Solo permitir el tráfico generado por un SonicPoint/SonicWave) para permitir que solo el tráfico de los puntos de acceso inalámbricos de SonicWall entre en las interfaces de la zona WLAN, proporcionando la máxima seguridad.
7. Cuando termine, haga clic en Save (Guardar).

Ahora está listo para conectar su SonicWave 681 a su dispositivo de seguridad de red SonicWall como se describe en las siguientes secciones.

Instalación del dispositivo

En esta sección se describe cómo conectar los cables de PoE y de red y, a continuación, fijar el SonicWave 681 al soporte de montaje.

El SonicWave 681 se conecta a una interfaz de zona WLAN en su dispositivo de seguridad de red SonicWall. El punto de acceso se alimenta a través de Power over Ethernet (PoE), con el dispositivo PoE situado entre el SonicWave 681 y el firewall. SonicWall recomienda utilizar cables Ethernet CAT5e para conectar los dispositivos.

Se requiere un inyector PoE compatible con 802.3bt tipo 3 o un switch habilitado para PoE para proporcionar alimentación a cada SonicWave 681.
Para mantener la alimentación del SonicWave 681, la longitud máxima del cable CAT5e desde el dispositivo PoE al SonicWave 681 es de 100 metros (333 pies).

Para conectar el SonicWave 681 a PoE y a la red:

1. Con un cable Ethernet, conecte el puerto Data in (entrada de datos) del inyector PoE a una interfaz de zona WLAN existente en el firewall o a una interfaz no utilizada que se configurará más adelante en SonicOS.
2. Con un segundo cable Ethernet, conecte el puerto Data and Power Out (salida de datos y alimentación) del inyector PoE al puerto LAN/POE de su SonicWave 681.
   Consulte la Guía de instalación de PoE para obtener más información.
3. Enchufe el cable de alimentación del inyector PoE en una toma de corriente adecuada.
4. Espere hasta dos minutos para que se ilumine el LAN LED (LED de LAN) en el SonicWave 681. Esto indica una conexión activa.

Para fijar el SonicWave 681 al soporte de montaje:

1. Alinee los dos puntos de inserción de la lengüeta de montaje en la parte posterior del SonicWave 681 con las lengüetas de montaje en el soporte de montaje.
2. Inserte las lengüetas de montaje en el SonicWave 681 y deslice el punto de acceso hacia abajo hasta que la lengüeta de bloqueo en el soporte haga clic en su lugar en el SonicWave.

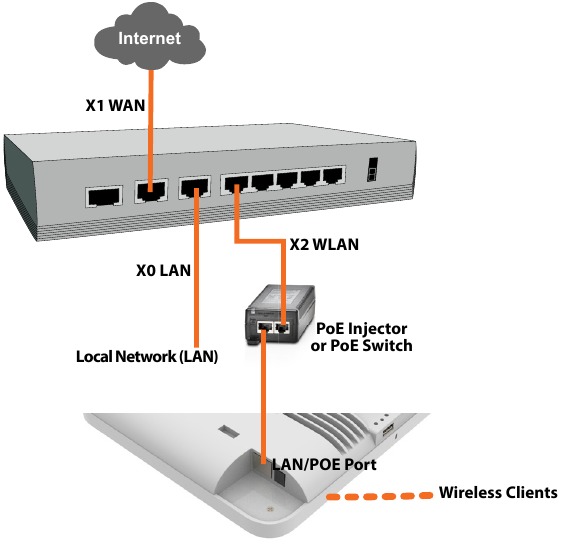

   Conexión del dispositivo

Verificación del funcionamiento del SonicWave

Para verificar que el SonicWave está aprovisionado y operativo:

1. Inicie sesión en su firewall SonicWall como administrador (predeterminado: admin / password (administrador/contraseña)).
2. Vaya a la página DEVICE | External Controllers > Access Points > Settings (DISPOSITIVO | Controladores externos > Puntos de acceso > Ajustes).
3. En la tabla Access Point Objects (Objetos de punto de acceso), la columna Status (Estado) muestra el estado del SonicWave 681. Puede mostrar Initializing (Inicializando), Updating Firmware (Actualizando firmware), Writing Firmware (Escribiendo firmware) y Rebooting (Reiniciando). Después de reiniciar, el Status (Estado) debería mostrar Operational (Operativo).
   Si el Status (Estado) muestra Operational (Not Licensed) (Operativo [Sin licencia]) y no cambia a Operational (Operativo) pronto, póngase en contacto con el Soporte de SonicWall para obtener ayuda con la licencia del SonicWave.
4. Conecte un dispositivo cliente al SonicWave seleccionando el nombre de punto de acceso (SSID) adecuado.
5. Asegúrese de que el dispositivo cliente no esté conectado a ninguna otra conexión de red (LAN cableada, WWAN 3G/4G).
6. En un navegador, introduzca "https://www.SonicWall.com/" en la barra de direcciones y pulse Enter (Intro). Debería mostrarse el sitio web de SonicWall. Si no puede navegar a un sitio web, consulte Sugerencias para la resolución de problemas.

Sugerencias para la resolución de problemas

Cuando el SonicWave 681 está conectado a un dispositivo de seguridad de red SonicWall, las dos unidades realizan un intercambio cifrado y se crea automáticamente una entrada para el SonicWave 681 en la tabla SonicPoint/SonicWave Objects (Objetos de SonicPoint/SonicWave). Vaya a la página DEVICE | External Controllers > Access Points > Settings (DISPOSITIVO | Controladores externos > Puntos de acceso > Ajustes) en SonicOS.

Si la entrada no aparece en la tabla en los cinco minutos siguientes a la conexión del SonicWave 681:

• Asegúrese de que el SonicWave 681 está conectado a una interfaz que está configurada como parte de una zona inalámbrica. Se requiere la zona WLAN predeterminada o una zona personalizada con el tipo establecido en "wireless" (inalámbrica).
• Asegúrese de que el SonicWave 681 está conectado correctamente con un cable Ethernet a un dispositivo PoE compatible con 802.3bt tipo 3.
• Si se está utilizando un inyector PoE compatible con 802.3bt tipo 3, verifique que el SonicWave 681 está conectado al puerto PoE etiquetado como Data & Power Out (Salida de datos y alimentación).
• Si el SonicWave 681 tiene una entrada en la tabla, pero se reinicia con frecuencia o parece no funcionar:
  • Verifique que su switch/inyector PoE sea compatible con 802.3bt tipo 3 y esté clasificado para entregar suficiente energía a cada puerto PoE. Los dispositivos PoE compatibles con 802.3af no proporcionan suficiente energía para ejecutar correctamente los dispositivos 802.11 de la generación actual.
  • Haga clic en Synchronize Access Points (Sincronizar puntos de acceso) en la página DEVICE | External Controllers > Access Points > Settings (DISPOSITIVO | Controladores externos > Puntos de acceso > Ajustes) para forzar a SonicOS a descargar una nueva imagen de firmware de SonicWave desde el servidor back-end de SonicWall.

Si el SonicWave deja de responder o parece errático, puede utilizar el botón Reset (Restablecer) para restablecer el SonicWave a la configuración predeterminada de fábrica o ponerlo en SafeMode (Modo seguro). Utilice un objeto estrecho y recto, como un clip de papel enderezado, para pulsar el botón Reset (Restablecer).

• Para reiniciar el SonicWave con la configuración predeterminada de fábrica, pulse Reset (Restablecer) durante tres segundos hasta que tres LED empiecen a parpadear lentamente. Si el SonicWave está conectado a su firewall, se reinicia de nuevo después de que se apliquen los ajustes del perfil de aprovisionamiento.
• Para reiniciar el SonicWave en SafeMode (Modo seguro), pulse Reset (Restablecer) durante ocho segundos hasta que tres LED empiecen a parpadear a una velocidad media.

Consulte las tablas Patrón de LED para duraciones de pulsación del botón de reinicio y Patrón de LED en SafeMode (Modo seguro) para obtener más información.

TIP: SafeMode (Modo seguro) le permite iniciar sesión en el SonicWave directamente en 192.168.1.20 (predeterminado: admin/password (administrador/contraseña)) para actualizar manualmente el firmware en situaciones excepcionales cuando falla otra resolución de problemas. Póngase en contacto con el Soporte de SonicWall para obtener ayuda.

Actividad del LED

Los LED del SonicWave 681 proporcionan información esencial sobre el estado del punto de acceso.

LED de alimentación

Color del LED	Descripción
Apagado	Sin alimentación
Azul	La alimentación está encendida

LED de seguridad

Color del LED	Descripción
Verde	Todos los servicios de seguridad tienen licencia
Amarillo parpadeante	La licencia de los servicios de seguridad ha caducado. Servicios de seguridad supervisados por este LED: Gateway Anti-Virus, Intrusion Prevention, Anti-Spyware

LED de Bluetooth de baja energía (BLE)

Color del LED	Descripción
Verde	Encendido: Bluetooth se ha emparejado correctamente. Parpadeando: Bluetooth está listo para el emparejamiento.
Apagado	Bluetooth no está emparejado.

LED de LAN

Color del LED	Descripción
Apagado	Sin enlace
Amarillo fijo	Enlace establecido a 1 Gbps, 2.5 Gbps o 5Gbps
Amarillo parpadeante	Tráfico activo a 1 Gbps
Verde fijo	Enlace establecido a 100 Mbps o 10 Mbps
Verde parpadeante	Tráfico activo a 100 Mbps o 10 Mbps

LED de radio de 5 GHz

Color del LED	Descripción
Apagado	La radio de 5 GHz está apagada
Verde fijo	La radio de 5 GHz está encendida
Verde parpadeante	Tráfico activo en la radio de 5 GHz

LED de radio de 2.4 GHz

Color del LED	Descripción
Apagado	La radio de 2.4 GHz está apagada
Verde fijo	La radio de 2.4 GHz está encendida
Verde parpadeante	Tráfico activo en la radio de 2.4 GHz

Patrón de LED durante el arranque del firmware o del SafeMode

LEDs	Color del LED	Descripción
LAN	Verde - Latido	Los tres LED parpadean simultáneamente en un patrón de latido mientras el arranque está en progreso: Encendido - Encendido - Apagado
Radio de 5 GHz	Verde - Latido
Radio de 2.4 GHz	Verde - Latido

Patrón de LED para las duraciones de pulsación del botón de reinicio

LEDs	Color del LED	Descripción
LAN	Verde parpadeante	Los tres LED parpadean simultáneamente a una velocidad lenta o media: Parpadeo lento – Presione el botón Reset (reinicio) durante 3 segundos Parpadeo medio – Presione el botón Reset (reinicio) durante 8 segundos
Radio de 5 GHz	Verde parpadeante
Radio de 2.4 GHz	Verde parpadeante

Patrón de LED en SafeMode

LEDs	Color del LED	Descripción
LAN	Verde - Flujo	Los tres LED se encienden en serie (uno por uno) y luego se apagan en serie en un patrón de flujo mientras el SonicWave 681 está en SafeMode. mientras el SonicWave 681 está en SafeMode.
Radio de 5 GHz	Verde - Flujo
Radio de 2.4 GHz	Verde - Flujo

NOTA: Los LED están desactivados de forma predeterminada. Puede habilitarlos en el perfil de aprovisionamiento de SonicWave o en la entrada individual de SonicWave en SonicOS en el firewall.

Leyenda

Un icono de ADVERTENCIA indica una posibilidad de daños a la propiedad, lesiones personales o la muerte.

Un icono de PRECAUCIÓN indica posibles daños al hardware o pérdida de datos si no se siguen las instrucciones.

NOTA, SUGERENCIA, MÓVIL o VIDEO:
Un icono de información indica información de apoyo.

Para acceder al Portal de soporte, vaya a https://www.SonicWall.com/support.

Referencias

• Contact Support - SonicWall
• Next-Gen Firewalls & Cybersecurity Solutions - SonicWall
• Next-Gen Firewalls & Cybersecurity Solutions - SonicWall
• Support Portal & Downloads - SonicWall

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar SonicWALL SonicWave 681 - Guía de inicio rápido del punto de acceso inalámbrico

Idiomas disponibles
