Sunding SD-568 - Manual del ciclocomputador con 21 funciones

FUNCIONES

• SPD VELOCIDAD ACTUAL
• ODO CUENTAKILÓMETROS (0,001~99999km/m)
• DST DISTANCIA DE VIAJE
• MXS VELOCIDAD MÁXIMA - AVS VELOCIDAD MEDIA - TM TIEMPO TRANSCURRIDO.
• CLK RELOJ (12H/24H)
• PRM TEMPERATURA (-10℃~70℃)
• MIN PRM
• MAX PRM
• CAL (0~99999Kcal)
• FAT (0~9999.9kg)
• SCAN
• "+" "-" COMPARADOR
• CONFIGURACIÓN DE LA ESCALA DE VELOCIDAD (km/h, m/h)
• CONFIGURACIÓN DE LA CIRCUNFERENCIA DEL NEUMÁTICO: (0mm~9999mm)
• CONFIGURACIÓN DEL ÚLTIMO VALOR DEL CUENTAKILÓMETROS/ODO
• MEMORIA DE FOTOGRAMA CONGELADO
• CONFIGURACIÓN DEL PESO DEL CICLISTA
• ALERTA DE MANTENIMIENTO
• ENCENDIDO/APAGADO AUTOMÁTICO

Instalación de la batería del ordenador

Retire la tapa de la batería de la parte inferior del ordenador con un destornillador de hoja plana, instale una batería CR2032 con el polo positivo (+) mirando hacia la tapa de la batería y vuelva a colocar la tapa. Si la pantalla LCD muestra cifras irregulares, retire la batería y vuelva a instalarla.

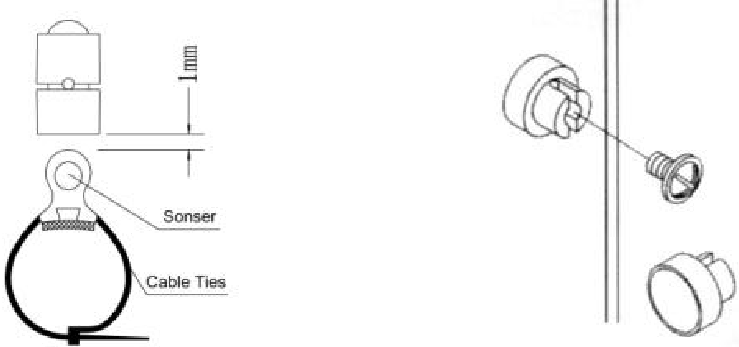

Sensor y imán del velocímetro

Fije el soporte del sensor del velocímetro a la hoja de la horquilla izquierda, utilizando las cuñas para ajustar el diámetro, y utilizando las bridas (como se muestra a continuación) para fijarlo a la horquilla. Coloque el sensor y el imán como se muestra; asegúrese de que el arco del imán se cruce con la marca de alineación del sensor con una separación de 1 mm.

Zapata de montaje

Fije la zapata de montaje con las bridas al manillar, ajuste la zapata de montaje en el manillar con las cuñas para mantener su posición.
(tres tipos de zapatas de montaje para elegir)

Cableado del sensor

Pase el cable del sensor por la hoja de la horquilla, utilizando bridas para asegurarlo en la parte inferior y en la corona para evitar que dificulte el movimiento de la rueda delantera.

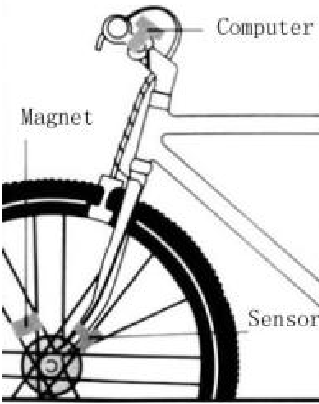

Ordenador

Fije el ordenador a la zapata de montaje deslizando la unidad hasta que encaje firmemente en su posición. Para retirarlo, pulse el botón en dirección opuesta.
Para comprobar el correcto funcionamiento de la velocidad y la alineación del sensor, gire la rueda delantera con el ordenador en modo de velocidad. Ajuste la posición del sensor y del imán si no hay reacción o es débil.

Introducción del tamaño de la rueda

Aparece "2060" (2060) en la pantalla cuando se ha instalado la batería, con una cifra parpadeando, elija la circunferencia correcta de la rueda en la tabla siguiente. Pulse el botón RIGHT (DERECHA) para avanzar los dígitos según sea necesario y el botón LEFT (IZQUIERDA) para confirmar y avanzar.
(La circunferencia oscila entre 0mm~9999mm), pulse el botón LEFT (IZQUIERDA) para entrar en el modo KM/M

Configuración de KM/milla

Pulse el botón RIGHT (DERECHA) para elegir km/h o m/h. Pulse el botón LEFT (IZQUIERDA) para entrar en la configuración del peso del ciclista.

Configuración del peso del ciclista

El peso por defecto es de 65 kg, pulse el botón RIGHT (DERECHA) para ajustar el número de peso parpadeante según el peso del ciclista, pulse el botón LEFT (IZQUIERDA) para confirmar y avanzar. Rangos de peso: 20~150kg. Pulse el botón LEFT (IZQUIERDA) para entrar en la configuración de la Alerta de Mantenimiento.

Configuración de la alerta de mantenimiento

Mientras el dígito por defecto de la Alerta de Mantenimiento 200km/m está parpadeando, pulse el botón RIGHT (DERECHA) para elegir 200/400/600/800 km/m)
(Pulse el botón LEFT (IZQUIERDA) para confirmar y entrar en el modo Reloj. (Cuando el ODO>el dígito de la Alerta de Mantenimiento que ha establecido, el aparecerá en la pantalla para alertar al ciclista, pulse el botón LEFT (IZQUIERDA) para cancelarlo).

Modo CLK (12H/24H)

En el modo Reloj, pulse el botón LEFT (IZQUIERDA) durante 3 segundos para entrar en la selección de 12h/24h. Pulse el botón RIGHT (DERECHA) hasta que el dígito de la hora parpadee, a continuación, pulse el botón LEFT (IZQUIERDA) para ajustar la hora. Pulse el botón RIGHT (DERECHA), hasta que el dígito de los minutos parpadee, a continuación, pulse el botón LEFT (IZQUIERDA) para ajustar los minutos. Pulse el botón RIGHT (DERECHA) dos veces para finalizar y entrar en el modo ODO.

Configuración del último valor del cuentakilómetros

En el modo ODO, pulse el botón LEFT (IZQUIERDA) durante 2 segundos para establecer el valor de ODO, su valor inicial es 0000.0. Cuando una cifra parpadee, pulse el botón RIGHT (DERECHA) para ajustarla y el botón LEFT (IZQUIERDA) para confirmarla, y empiece a establecer la siguiente cifra. (Después de volver a instalar la batería, se puede introducir el último valor según el valor existente antes de que se vuelva a instalar la batería).

Restablecimiento del parámetro de kilometraje

En el modo ODO, pulse y mantenga pulsados los botones RIGHT (DERECHA) y LEFT (IZQUIERDA) simultáneamente durante 3 segundos para borrar el valor de la circunferencia y cancelar la configuración de (km/m) y la Alerta de Mantenimiento. El usuario necesita restablecer la circunferencia del neumático, (km/m) y la Alerta de Mantenimiento, el valor ODO original y el RELOJ permanecerán inalterados.

Velocímetro

Cuando la velocidad de conducción se muestra todo el tiempo en la pantalla, varía: 0-99,9 km/h (m/h), y es precisa hasta +/- 0,1 km/h (m/h).

Comparador de velocidad

Durante la conducción, y se mostrarán en la pantalla, indica que la velocidad actual es superior a la velocidad media. indica que la velocidad actual es inferior a la velocidad media.

Cuentakilómetros

En el modo ODO, la distancia total se indica en la pantalla, su kilometraje varía: 0,001 ~ 99999km(m). La pantalla volverá a 0 cuando el valor exceda su límite máximo, pulse el botón RIGHT (DERECHA) para entrar en el modo DST.

Distancia de viaje (DST)

En el modo DST, la distancia de un viaje se indica en la pantalla. Esta distancia comienza a calcularse cuando el DST se borra a 0. Varía: 0~9999km(m), cuando se excede el límite de rango, se reiniciará desde 0 automáticamente. En el modo DST, pulse el botón LEFT (IZQUIERDA) durante 5 segundos para borrar los registros de DST, MXS, AVS, TM. Pulse el botón RIGHT (DERECHA) para entrar en el modo MXS.

Velocidad máxima (MXS)

En el modo MXS, la velocidad máxima se indica en la línea inferior. Pulse el botón LEFT (IZQUIERDA) durante 5 segundos para borrar los registros de MXS, DST, AVS y TM. Pulse el botón RIGHT (DERECHA) para entrar en el modo AVS.

Velocidad media

En el modo AVS, la velocidad media de un viaje se indica en la pantalla. Pulse el botón LEFT (IZQUIERDA) durante 5 segundos para borrar los registros de AVS, DST, MXS, TM. Pulse el botón RIGHT (DERECHA) para entrar en el modo TM.

Tiempo de viaje

En el modo TM, el tiempo de viaje de un viaje se indica en la pantalla. Rangos de TM:
0:00:00~9:59:59, reiniciar desde 0:00:00 cuando se exceda el límite de rango. En el modo TM, pulse el botón LEFT (IZQUIERDA) durante 5 segundos para borrar los registros de TM, DST, MXS, AVS. Pulse el botón RIGHT (DERECHA) para entrar en el modo RPM.

Temperatura (PRM)

En el modo RPM, la temperatura exterior actual se indica en la pantalla.
Temperatura mínima (MIN RPM)
Temperatura máxima (MAX RPM)
La visualización por defecto para RPM es ℃, pulse el botón LEFT (IZQUIERDA) durante 3 segundos, ℃ está parpadeando, pulse el botón RIGHT (DERECHA) para intercambiar ℉/℃, pulse el botón LEFT (IZQUIERDA) para confirmar. Rangos de RPM: -10~70 (℃), es preciso hasta +/-0,1℃. En el modo RPM, pulse el botón LEFT (IZQUIERDA) durante 5 segundos para borrar RPM MIN MAX, DST, MXS, AVS. Pulse el botón RIGHT (DERECHA) para entrar en el modo CAL.

CAL (Caloría)

En el modo CAL, la energía calorífica total consumida por el ciclista se calcula a partir de la última restauración del ordenador y se indica en la pantalla. Varía: 0~99999Kcal. Pulse el botón RIGHT (DERECHA) para entrar en el modo FAT.

FAT

En el modo FAT, la grasa total consumida por el ciclista se calcula a partir de la última restauración del ordenador y se indica en la pantalla. Varía: 0~9999.9kg. Pulse el botón RIGHT (DERECHA) para entrar en el modo Scan.

SCAN

En el modo SCAN, el DST, MXS, AVS, TM se indican a su vez cada 4 segundos. Pulse el botón RIGHT (DERECHA) para entrar en el modo CLK.

Función de ocultación del menú

En cualquier modo excepto el modo CLK, pulse el botón RIGHT (DERECHA) durante 5 segundos, el ordenador va a entrar en el modo de ocultación del menú, se oculta MIN RPM, MAX RPM, CAL & FAT, que no se indicarán en la pantalla, pero seguirá funcionando sin efecto. También en cualquier modo excepto el modo CLK, pulse el botón RIGHT (DERECHA) durante 5 segundos de nuevo, estas funciones se reanudan.

Modo de reposo

Si no se ha introducido ninguna señal durante 300 segundos, el ordenador entrará en el modo de reposo, el CLK permanece. Volverá al modo anterior con todos los datos recogidos cuando se introduzca cualquier señal o se pulse cualquier botón.

MEMORIA DE FOTOGRAMA CONGELADO

En cualquier modo, pulse el botón LEFT (IZQUIERDA) para entrar en el modo de memoria de fotograma congelado, los datos de TM parpadeantes aparecerán en la pantalla, pulse el botón RIGHT (DERECHA) para ver los registros de DST, TM, AVS y MXS. Pulse el botón LEFT (IZQUIERDA) para finalizar.

Averías y problemas

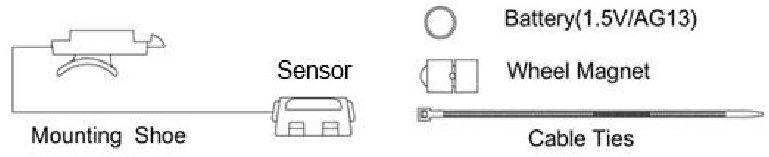

Accesorios
