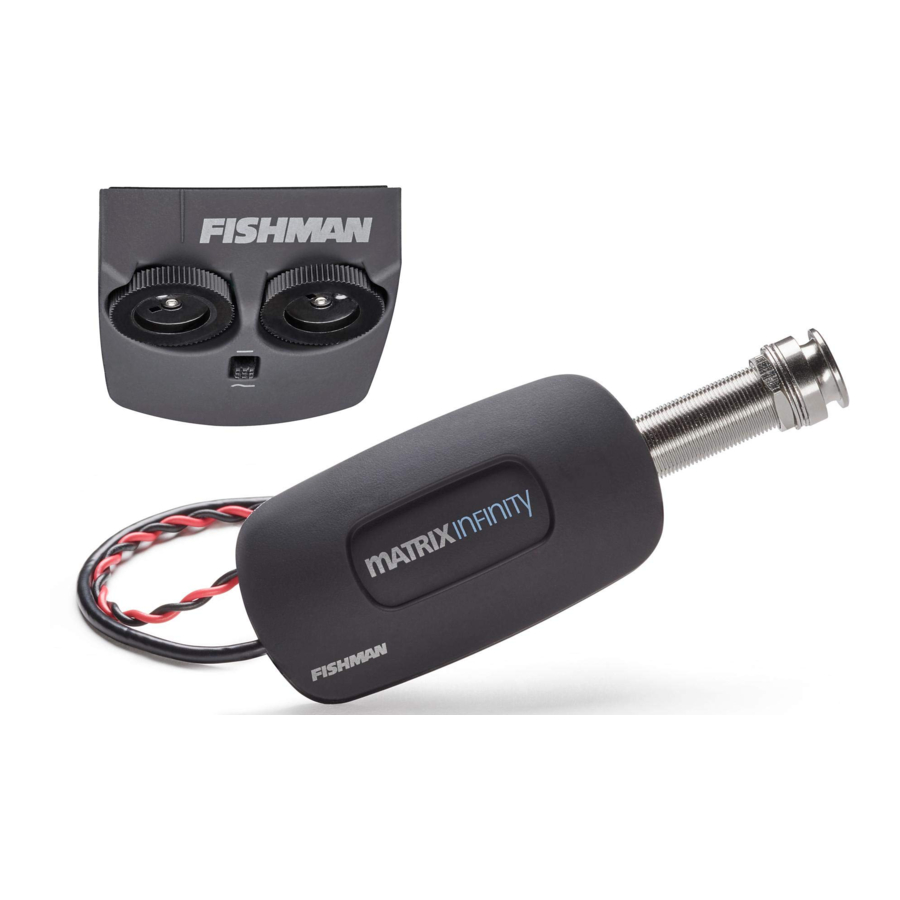

Fishman MATRIX INFINITY - Guía de instalación del preamplificador

¡Léeme primero!

La instalación de este producto es un procedimiento sencillo, pero recomendamos que este trabajo lo realice únicamente un técnico de reparación con experiencia.

Requisitos

Ranura de cejuela:
Longitud mínima de la ranura de cejuela: 2.775" (70.48mm)
Espacio máximo de cuerda E a E en la cejuela: 2.5" (63.5mm)
Ancho de formato ancho: .125" (3.17mm)
Ancho de formato estrecho: .094" (2.39mm)

Preliminar

1. Amplíe el orificio del endpin a 15⁄32" (11.9mm) para acomodar el jack del endpin.
2. Taladre un orificio de 3⁄32" (2.4mm) en la ranura de la cejuela para el cable de la pastilla, no menos de .100" (2.5mm) de la cuerda más cercana.

Instalación estándar

Para instrumentos de cuerda de nailon o instalación sin el módulo de control, consulte las Opciones de instalación a continuación antes de montar los controles de volumen y tono.

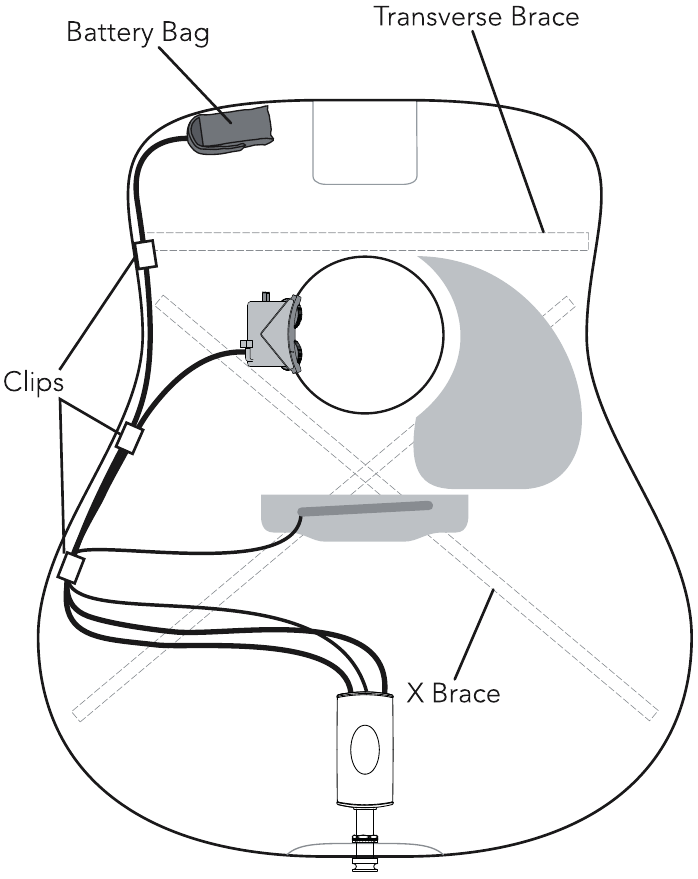

1. Pruebe el área donde montará el módulo de control de volumen y tono. Ubique el módulo al ras con el borde de la boca, en el lado de los graves, entre el refuerzo transversal y el refuerzo en X del lado de los graves (figura 1).

   Figura 1
2. Elimine cualquier laca y/o compuesto de pulido de esta área usando papel de lija de grano fino. Limpie esta superficie con una toallita con alcohol o un hisopo de algodón humedecido con alcohol isopropílico. Deje secar.
   Nota: Para una unión más fuerte, recomendamos que ahora aplique una imprimación/sellador a base de agua a la madera desnuda dentro de la boca. Deje que la imprimación/sellador se seque antes de continuar.
3. Retire la película protectora en la parte inferior del módulo del preamplificador y fije el preamplificador a la parte inferior de la boca. Aplique una presión uniforme y constante al módulo para fijar el adhesivo. El adhesivo alcanza la máxima sujeción después de 24 horas.
4. Instale la pastilla según las Instrucciones de instalación de Acoustic Matrix.
5. Abra el cuerpo del preamplificador desenroscando el único tornillo en el lado opuesto al logotipo de Matrix Infi nty. Gire el preamplificador para que la placa de circuito permanezca en la carcasa de plástico (figura 2).

   Figura 2
6. Fije los cables de la pastilla al bloque de terminales en el módulo del preamplificador. El cable de señal va al terminal marcado como "IN" y el cable de blindaje va al terminal "GND". Apriete los tornillos en el bloque de terminales para asegurar los cables. No acorte el cable de la pastilla.
7. Vuelva a colocar la cubierta posterior del preamplificador asegurándose de que los cables no queden pellizcados por ninguna pieza de plástico. La carcasa debe sujetarse fácilmente cuando se vuelve a colocar el tornillo.
8. Asegure los cables dentro del instrumento con los clips adhesivos suministrados (figura 1). Limpie la superficie de madera desnuda donde sujetará los clips. Use una toallita con alcohol o un hisopo de algodón humedecido con alcohol isopropílico.

Bolsa de batería

Instale la bolsa de la batería en o cerca del bloque del mástil como se muestra en la figura 1.

1. Limpie el área donde montará la bolsa con una toallita con alcohol o un hisopo de algodón humedecido con alcohol isopropílico. Deje secar.
2. Retire la película de plástico del parche de Velcro y fije la bolsa en la ubicación elegida.
3. Separe cuidadosamente la bolsa del parche de Velcro. Para fijar el adhesivo, bruña toda el área del parche, especialmente los bordes.
4. Instale una batería alcalina o de litio de 9V. Coloque la batería en la bolsa y vuelva a fijarla al parche de Velcro. El adhesivo debajo del parche de Velcro requiere 24 horas para lograr una unión completa, así que tenga cuidado de no forzar el adhesivo si retira la bolsa de la batería después de la instalación inicial.

Opciones de instalación

Montaje para guitarra de cuerdas de nailon

Se proporciona un montaje de módulo de control opcional en el paquete para usar con guitarras de cuerdas de nailon cuyos patrones de refuerzo pueden interferir con el montaje estándar. Para instalar esto:

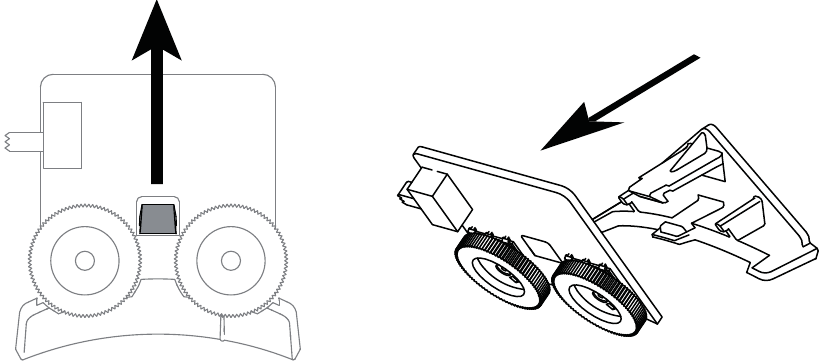

1. Empuje cuidadosamente hacia atrás el pestillo de retención y balancee la placa de circuito del módulo de control lejos del montaje de plástico como se muestra en la figura 3.

   Figura 3

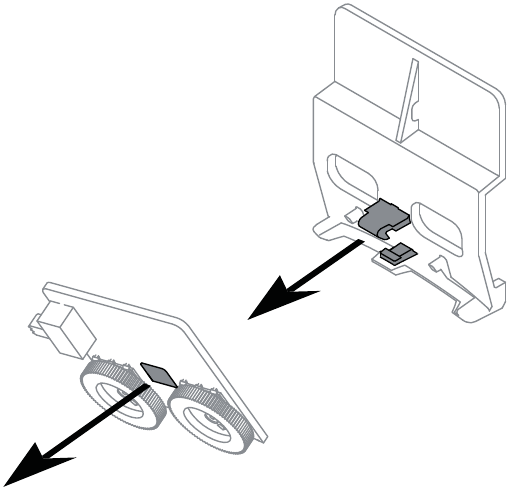

2. Ubique el montaje para guitarra de cuerdas de nailon incluido y encájelo en su lugar como se muestra en la figura 4.

   Figura 4

Instalación sin controles

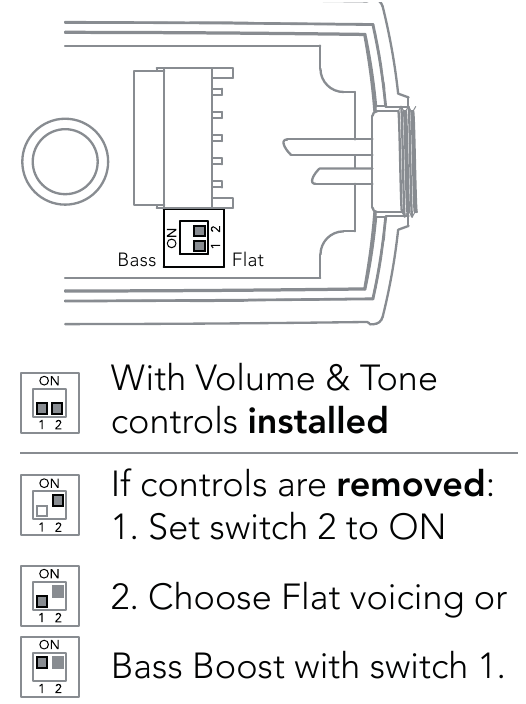

En las instalaciones normales, el módulo de control de volumen y tono se instala en la boca. Opcionalmente, el preamplificador Infinity se puede instalar sin estos controles, sin embargo, esto requiere configurar los interruptores montados en la placa de circuito de manera apropiada como se muestra en la figura 5.

1. Para quitar el módulo de control, abra la carcasa del preamplificador Infinity y tire suavemente del cable y el conector del módulo de control lejos de su conector montado en la placa de circuito.
2. Use el interruptor marcado con un "1" para seleccionar un refuerzo de graves ("ON" [encendido] position) o la configuración plana.
3. Coloque el interruptor marcado con un "2" en la posición "ON" (encendido). Esto permite que el preamplificador funcione correctamente sin el módulo de control en su lugar.

Opción de segunda fuente de pastilla

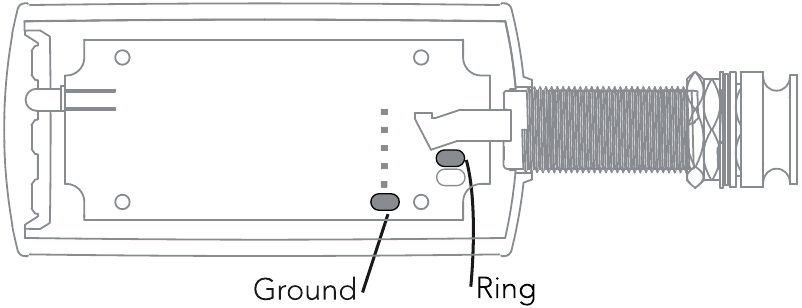

Se puede agregar una segunda fuente, como un micrófono o una pastilla magnética de boca (figura 6).

La salida aparecerá en la conexión del anillo cuando se inserte un jack de 1/4" de punta-anillo-manguito.
Para diagramas de cableado específicos, consulte fishman.com.
