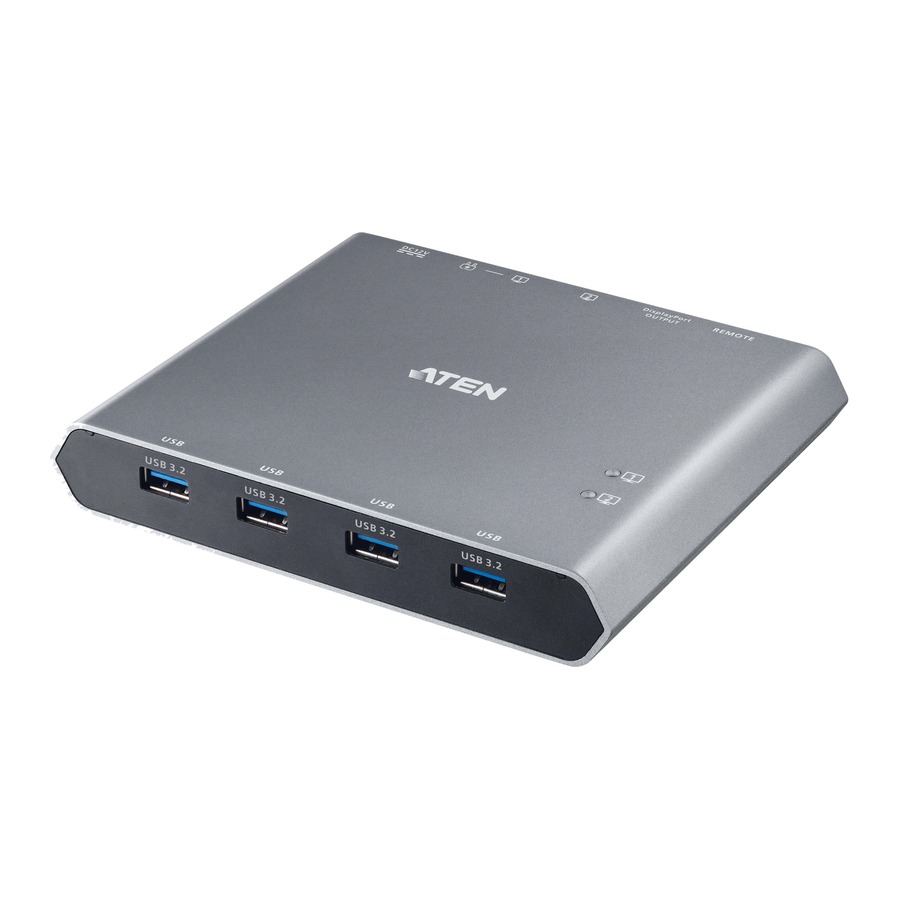

ATEN US3311 - Conmutador KVM Dock USB-C DisplayPort 4K de 2 puertos - Inicio rápido

Contenido

Contenido del paquete

1 conmutador KVM Dock USB-C DisplayPort 4K de 2 puertos US3311 con paso de alimentación
1 adaptador de corriente
2 cables USB-C
1 botón de conmutación de puerto
1 instrucciones de usuario

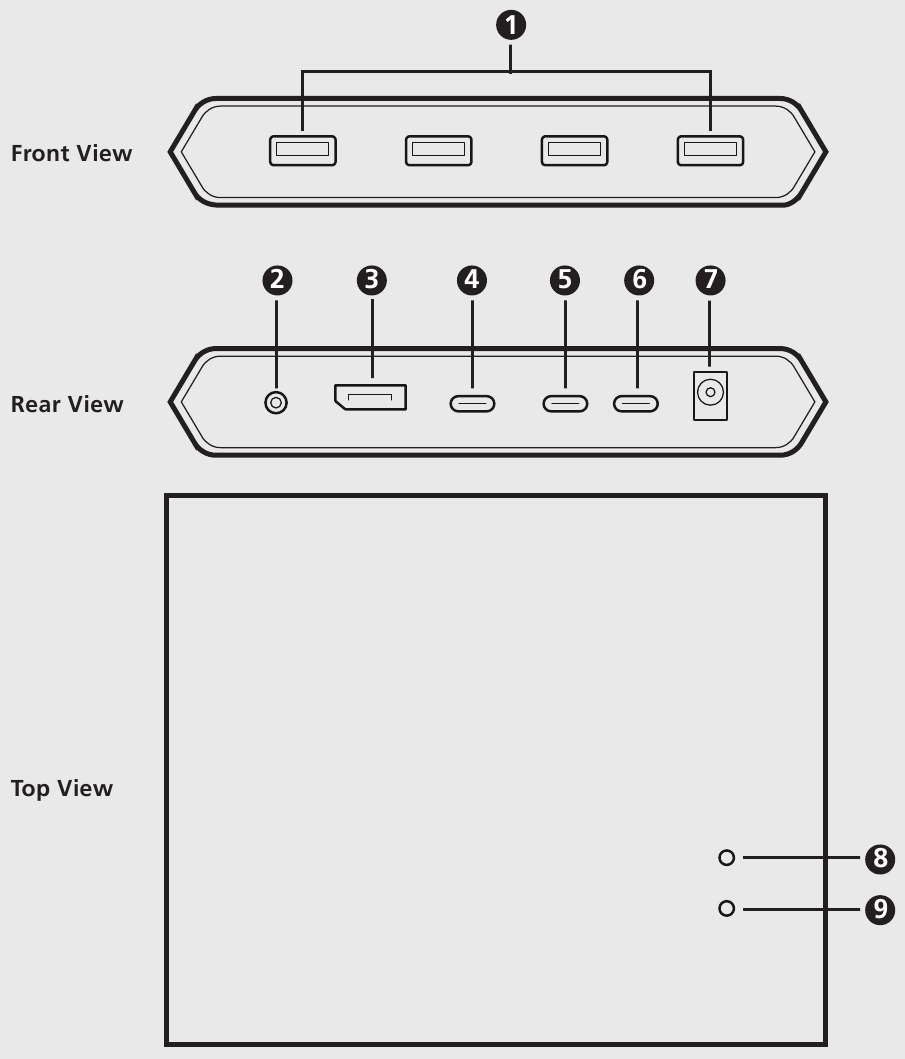

Descripción general del hardware

Descripción general del hardware

  1. Puertos USB tipo A
  2. Conector para el botón de conmutación de puerto
  3. Salida DisplayPort
  4. Puerto USB-C (fuente 2)
  5. Puerto USB-C (fuente 1)
  6. Puerto USB-C (alimentación)*
  7. Conector de alimentación
  8. LED de estado del puerto 1
  9. LED de estado del puerto 2

advertencia Nota: Este puerto USB-C (alimentación) admite la carga de portátiles USB-C PD con salida de 5 V, 9 V, 15 y 20 V, y el adaptador de corriente USB-C no se suministra en el paquete.

Instalación

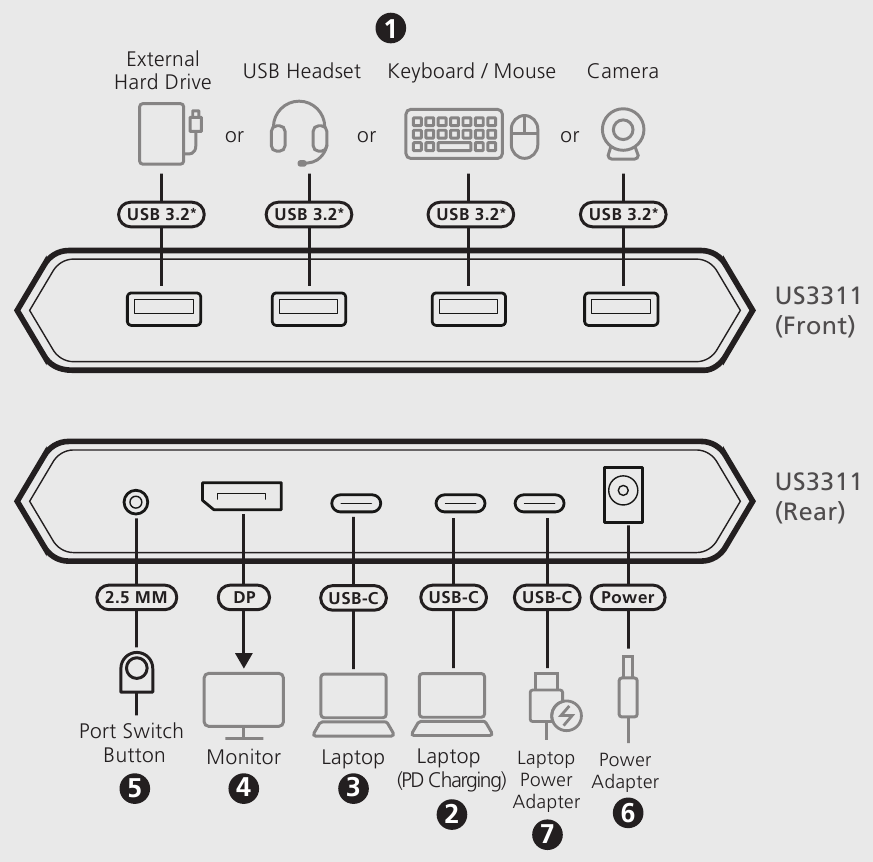

Instalación
*Los puertos indicados cumplen con USB 3.2 Gen 1.

  1. Conecte hasta 4 periféricos USB, como un ratón USB, un teclado USB, una impresora o un disco duro externo, a los puertos USB tipo A de la unidad.
  2. Conecte un dispositivo fuente USB-C al puerto USB-C (fuente 1) de la unidad.
  3. Conecte otro dispositivo fuente USB-C al puerto USB-C (fuente 2) de la unidad.
  4. Conecte una pantalla habilitada para DisplayPort al puerto de salida DisplayPlay de la unidad.
  5. Conecte el botón de conmutación de puerto suministrado al conector indicado.
  6. Conecte el adaptador de corriente al conector de alimentación de la unidad.
  7. (Opcional) Puede conectar su dispositivo fuente al puerto USB-C (alimentación) para la carga de portátiles PD.

advertencia Nota: Para la carga de dispositivos, se recomienda un adaptador de corriente USB-C PD con certificación de fuente de alimentación limitada (LPS) de más de 65 vatios. El requisito de alimentación del sistema para las funciones USB básicas y la salida de vídeo debe ser de al menos 5 V, 3 A.

Requisitos del host

Ordenador o smartphone/tableta con USB-C habilitado con uno de los siguientes sistemas operativos:

  • Windows® 10 (32 bits / 64 bits) con procesador Intel Core de 7ª generación o superior
  • MacOS X 10.12 o posterior
  • iPadOS 13.1 o posterior
  • Android 8.0 o posterior

advertencia Nota: Para transmitir vídeo a través de un puerto USB-C, asegúrese de que su ordenador es compatible con el modo DP Alt a través del puerto USB-C y de que está activado.

Funcionamiento

  • Pulse el botón de conmutación de puerto para cambiar el control KVM entre los dos dispositivos fuente USB-C. El LED del puerto seleccionado se ilumina en blanco.
  • Mantenga pulsado el botón de conmutación de puerto durante 3 segundos si tiene problemas de compatibilidad con el monitor.
