Manual del Vortex VIPER HD

ESPECIFICACIONES

AUMENTO x DIÁMETRO DE LA LENTE OBJETIVO		11-33x50
CAMPO DE VISIÓN	Lineal a 1000 yardas.	182' – 95'
	Angular	3.5° - 1.8°
ENFOQUE CERCANO		9.0'
DISTANCIA AL OJO		16.0mm – 19.0mm
LONGITUD	Angulado	10.3"
	Recto	11.0"
PESO	Angulado	27.8 oz.
	Recto	27.4 oz.
	Angulado
	Recto

Las imágenes son solo para representación. El producto puede variar ligeramente de lo que se muestra.

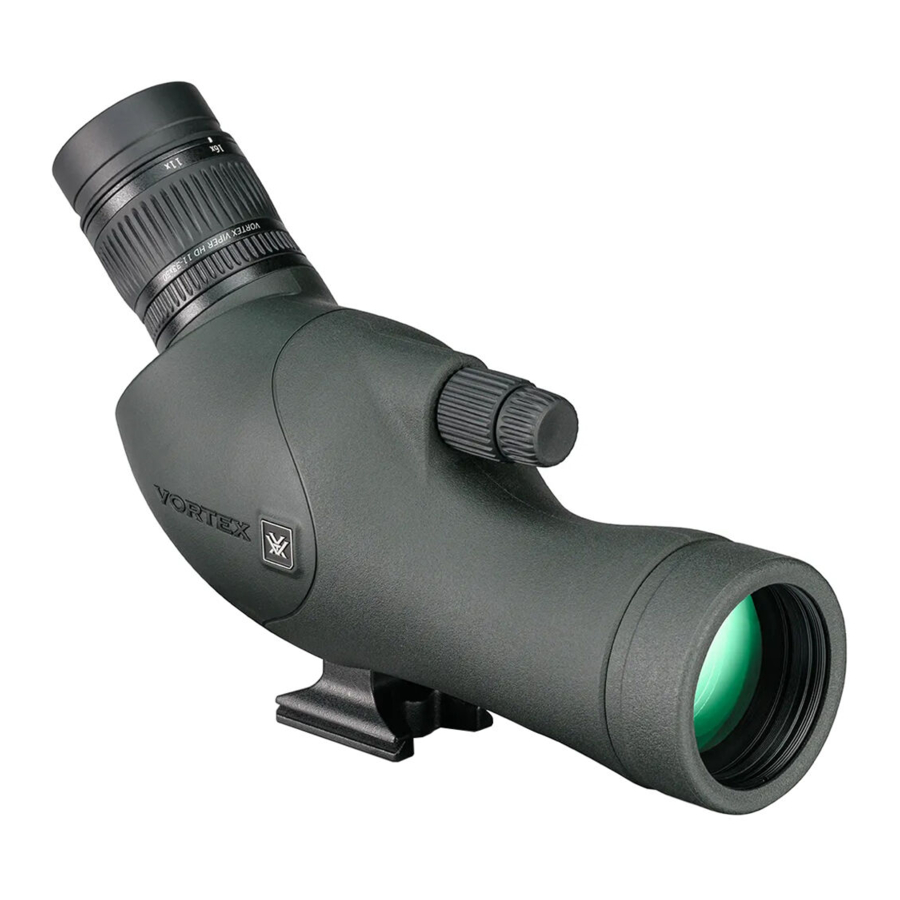

TELESCOPIOS TERRESTRES VIPER ® HD

La movilidad le da a cada cazador una ventaja táctica en el campo, y este telescopio terrestre increíblemente versátil está hecho para la caza en movimiento. Ligero, compacto y construido sobre una base compatible con Arca-Swiss, el Viper^® HD 11-33x50 se monta y guarda rápidamente. Las perillas de enfoque dual le brindan precisamente la vista que necesita para seleccionar tiradores del rebaño o el hábitat. Impulsado por un sistema óptico HD excepcionalmente claro, este es el observador que necesita para esa cacería de destino y para mantenerlo moviéndose más cerca de casa.

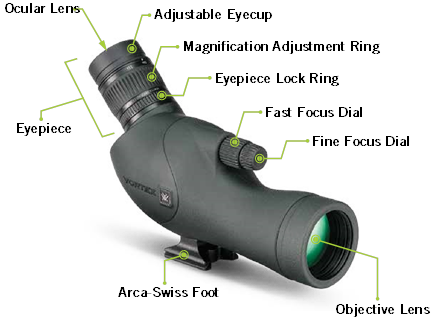

CONOZCA SU TELESCOPIO TERRESTRE VIPER® HD Y LA CONFIGURACIÓN INICIAL

Fijar el ocular
Si desea utilizar el estuche de neopreno incluido, coloque el estuche de neopreno en el telescopio terrestre antes de fijar el ocular. Antes de fijar el ocular, retire cualquier cubierta que pueda interferir con la fijación al cuerpo del telescopio terrestre. Mantenga las cubiertas de las lentes exteriores a mano para proteger las lentes expuestas siempre que no esté mirando a través del telescopio terrestre Viper^® HD.

1. Para fijar el ocular, inserte el ocular en el cuerpo y gírelo en el sentido de las agujas del reloj utilizando el anillo de bloqueo del ocular hasta que el ocular esté apretado (deja de girar).

2. Para separar el ocular, sujete el anillo de bloqueo y gire el ocular con fuerza en el sentido contrario a las agujas del reloj.


Nota: Solo gire el ocular con el anillo de bloqueo para la instalación o extracción. Girar el ocular por el anillo de aumento o el ocular puede dañar las roscas y los componentes internos del telescopio terrestre. El usuario puede sujetar el ocular en su lugar mientras aprieta para asegurarse de que las marcas de aumento estén en su orientación preferida.

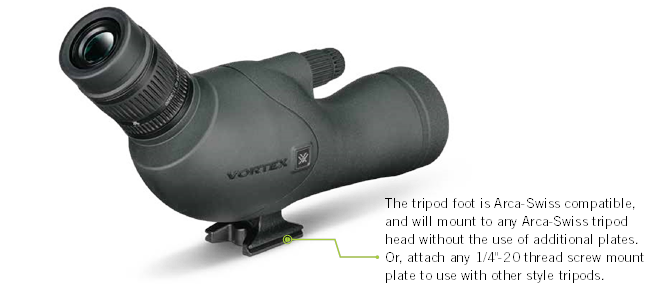

Monte el telescopio terrestre Viper^® HD
Fije el Viper^® HD a un trípode o soporte de ventana de automóvil para mayor estabilidad. El Viper^® HD tiene una base de montaje de trípode compatible con Arca-Swiss y funcionará sin una placa de liberación rápida en cualquier trípode o soporte de ventana de automóvil compatible con Arca-Swiss. La base del trípode Viper^® HD también se fijará a cualquier trípode o soporte de ventana de automóvil que utilice un paso de rosca de 1/4"-20. Simplemente atornille la placa de liberación rápida compatible en la parte inferior de la base del trípode.

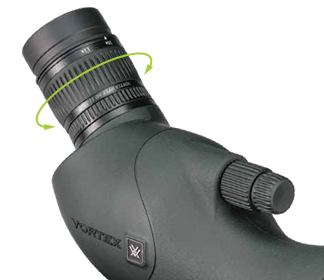

Ajuste el aumento
Cambie el aumento de su telescopio terrestre simplemente girando el anillo de ajuste de aumento (Magnification Adjustment Ring):

• Aumente el aumento girando el Magnification Adjustment Ring en el sentido de las agujas del reloj.
• Disminuya el aumento girando el Magnification Adjustment Ring en el sentido contrario a las agujas del reloj.

Nunca mire directamente al sol (o cualquier otra luz intensa) con su telescopio terrestre Viper^® HD. Esto puede dañar permanentemente sus ojos.

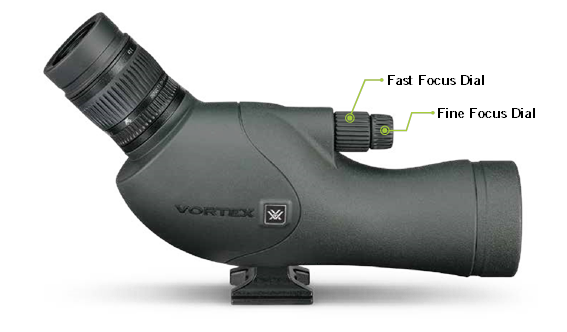

Ajuste el enfoque
Después de configurar el aumento, generalmente se requiere un nuevo enfoque. Para ajustar el enfoque:

• Gire lentamente el dial de enfoque rápido hasta que el sujeto esté casi enfocado.
• Gire el dial de enfoque fino para resaltar los detalles más finos.

Este enfoque de dos pasos no solo le permite ver detalles críticos, sino que también garantiza una visualización sin fatiga.

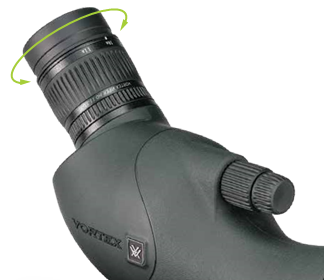

Ajuste el ocular
El ocular ajustable (Adjustable Eyecup) del telescopio terrestre Viper^® HD gira hacia arriba y hacia abajo para que pueda observar todo el campo de visión. El ocular ajustable (Adjustable Eyecup) le ayudará a visualizar cómodamente las diferencias en la estructura facial y a utilizarlo con o sin gafas. Para ajustar el ocular hacia abajo, gírelo en el sentido de las agujas del reloj. Para ajustar el ocular hacia arriba, gírelo en el sentido contrario a las agujas del reloj.

MANTENIMIENTO

Limpieza
Su telescopio terrestre Viper^® HD requiere muy poco mantenimiento de rutina además de limpiar periódicamente las lentes exteriores. El exterior del telescopio terrestre se puede limpiar con un paño suave. Al limpiar las lentes, asegúrese de utilizar productos diseñados específicamente para su uso en lentes ópticas recubiertas.

• Asegúrese de quitar el polvo o la arena de las lentes antes de limpiar las superficies.
• Usar su aliento, o una cantidad muy pequeña de agua o alcohol puro puede ayudar a eliminar las manchas de agua seca rebeldes.

Lubricación
Todos los componentes del telescopio terrestre están lubricados permanentemente, por lo que no se debe aplicar lubricante adicional.
Nota: Aparte de quitar el ocular, no intente desmontar ningún componente del telescopio terrestre. El desmontaje del telescopio terrestre puede anular la garantía.

Almacenamiento
Si es posible, evite guardar su telescopio a la luz solar directa o en cualquier lugar muy caliente durante largos períodos de tiempo.
AVISO
Aviso de marcaje de patente virtual de Vortex Optics
Este producto puede estar protegido por patentes en EE. UU. y en otros lugares para Vortex Optics. El sitio web http://vtx.legal se proporciona para cumplir con las disposiciones de marcaje de patente virtual de varias jurisdicciones, incluidas las disposiciones de marcaje de patente virtual de la Ley de Invenciones de América, y proporciona un aviso según 35 U.S.C. §287(a). Visite http://vtx.legal para ver la lista de productos que pueden estar cubiertos por una o más patentes estadounidenses/extranjeras o solicitudes de patente publicadas.
