Manual de Retro-Bit SUPER RETRO TRIO+

Componentes y funciones de la consola

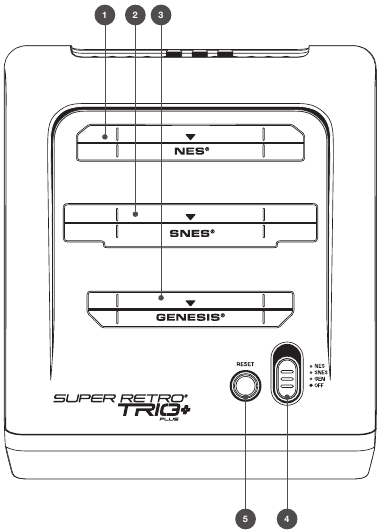

SUPERIOR

1. Ranura para cartuchos de juegos de 8 bits para cartuchos de NES
2. Ranura para cartuchos de juegos de 16 bits PARA cartuchos de SFC/SNES
3. Ranura para cartuchos de juegos de GENESIS para cartuchos de MD/Genesis
4. Indicadores del interruptor de encendido
   1. Indicador de 8 bits: se ilumina en verde cuando se juegan cartuchos de juegos de NES
   2. Indicador de 16 bits: se ilumina en rojo cuando se juegan cartuchos de juegos de SNES
   3. Indicador de Genesis: se ilumina en azul cuando se juegan cartuchos de juegos de GENESIS
   4. Interruptor de encendido
5. Botón de reinicio

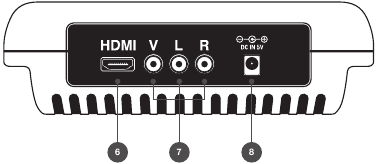

TRASERA

6. Puerto HDMI
7. Puerto AV (V L R)
8. Puerto de CC

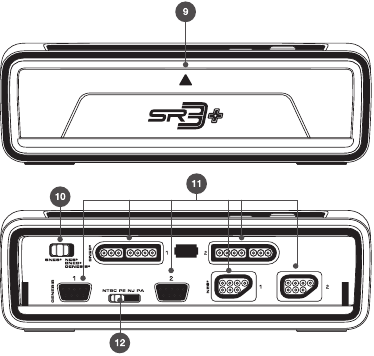

FRONTAL

9. Puerta del puerto del mando
10. Interruptor del mando de SNES y NES/SNES/Genesis
11. Ranuras del mando: conecte mandos originales o de terceros
    • Puerto de SNES
    • Puerto de NES
    • Puerto de GENESIS
12. Interruptor de región de Genesis
    • NTSC
    • PE
    • NJ
    • PA

MANDO

13. Botones L y R.
14. D-Pad
15. Select
16. Start
17. Botones de operación (A,B,X,Y)


Conexión de su dispositivo

Conexión del cable AV/HDMI

1. Conexión del cable AV/HDMI al puerto AV/HDMI de la consola Super Retro Trio Plus situado en la parte posterior de la consola:
   1. HDMI en el conector HMDI
   2. Rojo y blanco en los conectores (L R)
   3. Amarillo en el conector (V)
2. Conecte el otro extremo a los puertos de entrada de señal del televisor, haciendo coincidir también los colores indicados.

Conexión del adaptador de CA

1. Enchufe el extremo de CC del adaptador de corriente incluido en el conector de CC de la parte posterior de la consola Super Retro Trio Plus.
2. Enchufe el otro extremo del adaptador de corriente en la toma de corriente.

Precauciones al usar el adaptador Super Retro Trio Plus

• Utilice ÚNICAMENTE el adaptador de CA Super Retro Trio Plus incluido.
• El uso de un adaptador de CA diferente puede dañar su consola Super Retro Trio Plus.
• Cuando no esté en uso, desenchufe el adaptador de CA de la toma de corriente.
• No deje el sistema ni ninguna de sus piezas bajo la luz solar directa, en zonas húmedas o cerca de un calefactor.
• No desmonte la consola ni ninguna de sus piezas. Si lo hace, anulará la garantía de 60 días ofrecida por Retro-Bit.

Ajuste del canal de televisión

1. Asegúrese de que el cable HDMI o de audio/vídeo esté conectado correctamente.
2. Seleccione la configuración de entrada de audio/vídeo en su televisor, monitor, VCR o reproductor de DVD que corresponda a la conexión de entrada a la que está enchufada su consola (por ejemplo, "Vídeo 1").

Funcionamiento de su dispositivo

1. Asegúrese de que la alimentación esté en "Off" (Apagado)
2. Enchufe sus mandos Super Retro Trio en las ranuras de mando correspondientes en la parte frontal de la consola (consulte la siguiente sección para obtener más detalles sobre el uso de los mandos).
3. Inserte el cartucho de juego, con la etiqueta hacia delante, en la ranura para cartuchos. Empújelo completamente en la ranura hasta que esté seguro.
4. Para encender la alimentación, deslice el interruptor de encendido para seleccionar el cartucho de juego correspondiente.
   • Indicador de 8 bits: se ilumina en verde cuando se juegan cartuchos de juegos de NES
   • Indicador de 16 bits: se ilumina en rojo cuando se juegan cartuchos de juegos de SNES
   • Indicador de Genesis: se ilumina en azul cuando se juegan cartuchos de juegos de GENESIS
5. Para restablecer la pantalla de inicio del juego durante el juego, pulse el botón "Reset" (Reiniciar) en la consola a la izquierda del interruptor de alimentación.
   Nota: Nunca intente extraer un cartucho de la consola mientras la alimentación está encendida.

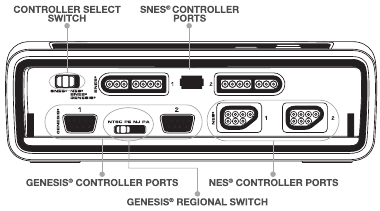

Conexión de sus mandos a su consola Super Retro Trio Plus Disposición de los puertos de mando de la consola Super Retro Trio Plus:

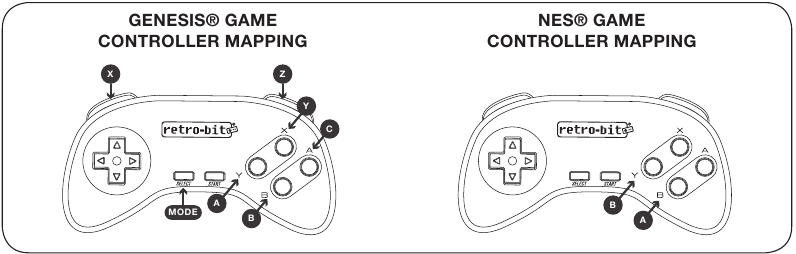

Puede utilizar sus mandos Super Retro Trio Plus para jugar a juegos de las tres consolas. Simplemente enchufe el mando en el puerto de mando de SNES y mueva el interruptor de selección de mando a la posición SNES. Siga estas mismas instrucciones si desea utilizar un mando de Genesis original o de terceros, o si desea utilizar un mando Super Retro Trio Plus incluido con sus cartuchos de juegos de NES.
Si desea utilizar un mando de NES o SNES original o de terceros, insértelo en el puerto de mando correcto y mueva el interruptor selector de mando a la posición. No puede utilizar los mandos SR3 mientras el interruptor selector de mando está en la posición.

Interruptor regional de GENESIS
El interruptor regional de Genesis le permite seleccionar una de las cuatro regiones diferentes que se enumeran a continuación. Compruebe su cartucho de juego para ver la región correcta y deslice el interruptor a la posición de región correspondiente.
NTSC - USA NTSC
PE - EUROPE PAL
NJ – JAPAN NTSC
PA – ASIA PAL

Resolución de problemas

No hay imagen en la pantalla

• ¿Están sucios o dañados los contactos del cartucho del juego?
• ¿Está encendida la consola?
• ¿Está el adaptador de CA correctamente enchufado?
• ¿Está encendido el televisor?
• ¿Hay corriente en la toma de corriente?
• ¿Está el cartucho correctamente insertado?
• ¿Está el cable de audio/vídeo o HDMI conectado correctamente?
• ¿Está el interruptor de región en la configuración correcta para su cartucho de juego?
• Si se conecta a través del reproductor de vídeo/DVD, ¿está encendido el reproductor de vídeo/DVD?
• Si se conecta a través del vídeo/DVD, ¿está el vídeo/DVD configurado para recibir la entrada de línea?

La pantalla parpadea o no hay color

• ¿Están sucios o dañados los contactos del cartucho del juego?
• ¿Está el cable de audio/vídeo o HDMI conectado correctamente con los colores correspondientes?
• ¿Están los cables enchufados hasta que estén seguros?
• ¿Están los ajustes de ajuste fino del canal de TV correctamente configurados?
• ¿Está el cartucho correctamente insertado?
• Apague la consola, espere un minuto y vuelva a encenderla.
• ¿Está el interruptor de región en la configuración correcta para su cartucho de juego?

No hay sonido del juego

• ¿Están sucios o dañados los contactos del cartucho del juego?
• ¿Está el volumen del televisor demasiado bajo o silenciado?
• ¿Se han aflojado o desconectado los cables de conexión?
• ¿Ha comprobado la conexión entre el televisor y los altavoces conectados al televisor?
• ¿Está el interruptor de región en la configuración correcta para su cartucho de juego?

La imagen en la pantalla del televisor no es estable

• ¿Están sucios o dañados los contactos del cartucho del juego?
• Ajuste los controles de sujeción vertical y horizontal de su televisor.
• Compruebe si hay daños en los cables que se están conectando.

Aparecen franjas en el televisor durante un juego

• ¿Están sucios o dañados los contactos del cartucho del juego?
• Ajuste los controles manuales de ajuste fino del televisor.
• ¿Aparecen franjas en el televisor durante una emisión? Si es así, puede que haya un problema con su televisor.
• ¿Está el cable de la antena correctamente conectado?
• Apague la consola, espere un minuto y vuelva a encenderla.
• ¿Está el interruptor de región en la configuración correcta para su cartucho de juego?

Instrucciones de seguridad

Las imágenes fijas en los videojuegos pueden "quemarse" en algunas pantallas de televisión y pueden causar daños permanentes en la imagen o marcar el fósforo del CRT. Evite el uso repetido o prolongado de videojuegos en televisores de proyección de pantalla grande. Consulte el manual del fabricante de su televisor antes de jugar cualquier juego.

Antes de jugar videojuegos, asegúrese de observar y aplicar lo siguiente:

• Tome descansos intermitentes de 15 minutos, al menos una vez por hora, cuando juegue durante períodos prolongados.
• Absténgase de jugar si tiene sueño o está fatigado.
• Juegue en una habitación bien iluminada
• Siéntese o párese a una distancia relativamente lejana del televisor cuando juegue videojuegos.

Seguridad
Lea atentamente antes de utilizar su consola Super Retro Trio Plus
Este producto ha sido diseñado con la máxima preocupación por la seguridad. Sin embargo, cualquier dispositivo eléctrico, si se usa incorrectamente, tiene el potencial de causar incendios, descargas eléctricas o lesiones personales. Para ayudar a garantizar un funcionamiento sin accidentes, siga estas pautas:

• Observe todas las advertencias, precauciones e instrucciones.
• Deje de usar y desenchufe el cable de alimentación de CA del tomacorriente inmediatamente si el dispositivo funciona de manera anormal o produce sonidos u olores inusuales.
• Si la consola Super Retro Trio Plus no funciona correctamente después de la resolución de problemas, comuníquese con el servicio de atención al cliente en service@retro-bit.com
• No quite el exterior de la consola ni la desmonte.
• No use la consola cerca del agua.
• Mantenga la consola y todos los cables y cordones de conexión fuera del alcance de los niños.
• No toque el enchufe del cable de alimentación de CA con las manos mojadas.
• No toque la consola ni los accesorios conectados durante una tormenta eléctrica.
•
  No toque la consola ni el adaptador de CA durante períodos prolongados mientras la consola está encendida, ya que el contacto prolongado puede causar quemaduras por baja temperatura.
• No coloque la consola y los accesorios conectados en el suelo o en un lugar donde puedan hacer que las personas que pasen tropiecen o tropiecen.
• No toque ni extraiga el(los) cartucho(s) de juego en ninguna ranura para cartuchos durante el juego, ya que puede crear una descarga eléctrica y/o una chispa.

Salud

• Deje de jugar y consulte a un médico si experimenta alguno de los siguientes síntomas:
  • Pérdida de consciencia
  • Mareos, náuseas o una sensación similar al mareo
  • Visión alterada
  • Desorientación o confusión
  • Contracciones de los músculos faciales y agrave; Temblor de brazos o piernas
  • Manos o brazos cansados, incómodos o doloridos
  • Ojos cansados, secos o doloridos
  • Cualquier sensación física inusual
• Cuando opere la unidad, juegue en una habitación bien iluminada y mantenga una distancia segura de la pantalla del televisor.
• Evite el uso prolongado de la consola. Tómese un descanso de unos 15 minutos durante cada hora de juego.
• No use la consola cuando esté cansado o tenga poco sueño.
• Escuchar sonido continuamente durante mucho tiempo con un volumen alto puede afectar negativamente los oídos. Tenga cuidado especialmente cuando use auriculares. Ajuste el volumen para que se puedan escuchar los sonidos del entorno.
• No permita que ningún niño menor de 5 años opere la consola Super Retro Trio Plus sin supervisión.

Si tiene preguntas, consultas o necesita soporte técnico, envíenos un correo electrónico a service@retro-bit.com
