White Rodgers 5/2 päeva programmeeritav termostaat 1F78 kasutusjuhend

ETTEVALMISTUSED

Pange kokku allpool nõutavad tööriistad.

KÄSI- VÕI ELEKTRIPUUR 3/16 TOLLISE PUURIGA, VAJADUSEL

LAMEDA TERAGA KRUVIKEERAJA

JUHTMELÕIKUR/ISOLAATOR

Kui te ei järgi ja loe kõiki juhiseid enne selle seadme paigaldamist või kasutamist hoolikalt, võib see põhjustada kehavigastusi ja/või varalist kahju

TEIE TERMOSTAAT ASENDAB

Tüüpilise süsteemi ühilduvuse tabel	1E78
Standardne ainult küttekaabliga kahejuhtmeline gaasi- või õliküttesüsteem (24 volti)	Jah
Elektroonilise süütega ainult küttekaabliga kahejuhtmeline süsteem (24 volti)	Jah
Elektroonilise süütega ainult küttekaabliga gaasi- või õliküttesüsteem (24 volti)	Jah
Standardne kütte/jahutussüsteem (24 volti)	Jah
Kütte/jahutussüsteem elektrilise küttega (24 volti)	Jah
Ainult küttekaabliga elektriline küttesüsteem (24 volti)	Jah
Ainult jahutussüsteem (24 volti)	Jah
Soojuspumba süsteem (ilma lisakütte või hädakütteta)	Jah
Ainult kuumaveetsooniga küttekaabliga (kahejuhtmeline) süsteem	Jah
Ainult kuumaveetsooniga küttekaabliga (kolmejuhtmeline) süsteem	Ei
Liinipinge küte või põrandaliist 110/240 V süsteem	Ei
Millivolt süsteem põranda- või seinaküttekehad	Jah
12 V alalisvoolu mobiilse kodu rakendus	Jah
Mitmeastmeline süsteem	Ei
Süsteemid, mis ületavad 30 VAC, 1,5 amprit	Ei

TERMOSTAADI ÜKSIKASJAD

Joonis 1. Termostaadi alus

MÄRKUS: Varasemad mudelid viitavad hüppaja asukohtadele 37-7006.

VANADE TERMOSTAATIDE EEMALDAMINE

Elektrilöögi ja/või seadmete kahjustamise vältimiseks ühendage enne paigaldamise lõpetamist süsteemi toide peakaitsme või kaitselüliti juurest lahti.

Enne juhtmete eemaldamist vana termostaadi lülitusaluselt märgistage iga juhe klemmimärgistusega, kust see eemaldati.

1. Eemaldage vana termostaat: Standardne kütte/jahutuse termostaat koosneb kolmest põhiosast:
   1. Kate, mis võib olla kas peale klõpsatav või hingedega.
   2. Alus, mis eemaldatakse kõigi kinnituskruvide lahti keeramisega.
   3. Lülitusalus, mis eemaldatakse seinale või adapterplaadile kinnitavate kinnituskruvide lahti keeramisega.
2. Lülitage elekter peakaitsmekarbis välja, kuni paigaldamine on lõpetatud. Veenduge, et toide on välja lülitatud.
3. Eemaldage vana termostaadi esikaas. Kui juhtmed on endiselt ühendatud, eemaldage seinaplaat seinalt. Kui vanal termostaadil on seinale kinnitusplaat, eemaldage termostaat ja seinale kinnitusplaat komplektina.
4. Tehke kindlaks iga vana termostaadi külge kinnitatud juhe.
5. Ühendage juhtmed vanalt termostaadilt ükshaaval lahti. ÄRGE LASKE JUHTMETEL SEINA SISSE TAGASI KUKKUDA.
6. Paigaldage uus termostaat järgmiste protseduuride abil.

TÄHELEPANU!
See toode ei sisalda elavhõbedat. See toode võib aga asendada seadme, mis sisaldab elavhõbedat.

Ärge avage elavhõbedaelemente. Kui element saab kahjustada, ärge puudutage mahavoolanud elavhõbedat. Kandke mitteimavaid kindaid, korjake mahavoolanud elavhõbe üles ja asetage suletavasse anumasse. Kui element saab kahjustada, tuleb seade ära visata.

Elavhõbedat ei tohi visata olmejäätmete hulka. Kui seade, mida see toode asendab, tuleb ära visata, asetage see sobivasse anumasse. Elavhõbedat sisaldava toote saatmise kohtade kohta vaadake www.white-rodgers.com.

PAIGALDAMINE JA JUHTMESTIK

Ärge kasutage vooluringides, mis ületavad määratud pinget. Kõrgem pinge kahjustab seadet ja võib põhjustada elektrilöögi või tuleohu.

Ärge lühistage gaasiklapi või peamise juhtseadme klemme testimiseks. Lühis või vale juhtmestik kahjustab termostaati ja võib põhjustada kehavigastusi ja/või varalist kahju.

Termostaadi paigaldamine ja kõik süsteemi komponendid peavad vastama NEC-koodi II klassi vooluringidele.

Elektriline küte või ühe astmega soojuspumba süsteemid

See termostaat on tehases konfigureeritud töötama kütte/jahutuse, fossiilkütuse (gaas, õli jne), sundõhusüsteemiga. See on õigesti konfigureeritud mis tahes süsteemi jaoks, mis EI nõua, et termostaat lülitaks ventilaatori küttevajaduse korral sisse. Kui teie süsteem on elektriline või soojuspumba süsteem, mis NÕUAB, et termostaat lülitaks ventilaatori küttevajaduse korral sisse, leidke GAS/ELECTRIC (GAAS/ELEKTER) lüliti (vt joonis 1) ja lülitage see ELECTRIC (ELEKTER) asendisse. See võimaldab termostaadil ventilaatori kohe küttevajaduse korral sisse lülitada. Kui te pole kindel, kas kütte-/jahutussüsteem nõuab, et termostaat ventilaatorit juhiks, võtke ühendust kvalifitseeritud kütte- ja kliimaseadmete teenindajaga.

Hüdraulilised (kuuma vee või auru) küttesüsteemid

See termostaat on seadistatud töötama korralikult sundõhkküttesüsteemiga. Kui teil on hüdrauliline küttesüsteem (süsteem, mis kütab kuuma vee või auruga), peate termostaadi seadistama teie süsteemiga korralikult töötama.

Tehase vaikesäte on sundõhkküte. Hüppaja W905 lõikamine trükkplaadil tekitab pikema kütteperioodi, mis on tavaliselt mõeldud kuuma vee või auru (hüdrauliliste) süsteemide jaoks. Mõlemad seaded tagavad väga täpse temperatuuri reguleerimise ja neid saab seadistada vastavalt teie isiklikele eelistustele. Nagu saadeti, lülitab termostaat süsteemi sisse veidi alla 1 °F. Kui W905 on lõigatud, lülitub süsteem sisse umbes 1,5 °F juures.

Olge juhtmete kinnitamisel ja suunamisel ettevaatlik, et need ei lühistuks külgnevate klemmide või termostaadi tagaküljega. Võivad tekkida kehavigastused ja/või varaline kahju.

KLEMMIDE RISTVIITETABEL

Uue termostaadi klemmimärgis	Teiste tootjate klemmimärgis
RH	4	RH	M	* R5	* R
RC	R	R	V	-	-
G	G	G	F	G	G
W	W	W	H	4	W
Y	Y	Y	C	Y6	Y

* Need on neljajuhtmelised ühe trafo süsteemid. Tehases paigaldatud hüppaja juhe RH ja RC klemmide vahel peab jääma paigale.

Energia juhtimise taastamine (Energy Management Recovery, EMR)

See termostaat on seadistatud töötama EMR-iga. See põhjustab termostaadi kütte- või jahutussüsteemi varakult käivitamise, et ruumi temperatuur jõuaks programmi seadepunktini perioodi algusajaks.

EMR-i keelamiseks lõigake hüppaja W903 (vt joonis 1).

Kinnitage termostaadi alus seinale

1. Eemaldage termostaadilt pakkematerjal. Tõmmake kate õrnalt otse aluselt maha. Termostaadi sundimine või kangutamine kahjustab seadet. Vajadusel liigutage elektrilise kütte lülitit (vt ELEKTRILISE KÜTTE SÜSTEEMID eespool).
2. Ühendage juhtmed aluse klemmikruvide alla, kasutades sobivat juhtmestiku skeemi (vt joonised 2 kuni 7).
3. Asetage alus seinal oleva augu kohale ja märkige alust mallina kasutades kinnitusavade asukohad seinale.
4. Liigutage alus eest ära. Puurige kinnitusavad.
5. Kinnitage alus lõdvalt seina külge, nagu on näidatud joonisel 1, kasutades kahte kinnituskruvi. Reguleerige, kuni see on tasane, ja seejärel pingutage kruvid. (Tasandamine on ainult välimuse jaoks ja ei mõjuta termostaadi tööd.) Kui kasutate olemasolevaid kinnitusavasid või kui puuritud augud on liiga suured ja ei võimalda teil alust tihedalt pingutada, kasutage aluse kinnitamiseks plastist kruviankruid.
6. Lükake üleliigsed juhtmed seina sisse ja sulgege auk tulekindla materjaliga (nt klaaskiust isolatsiooniga), et vältida tuuletõmbuse mõju termostaadi tööle.

Patarei asukoht

See termostaat vajab töötamiseks 2 "AAA" leelispatareid. Kui kuvatakse CHANGE , on patareid tühjad ja need tuleks välja vahetada. Parimate tulemuste saavutamiseks vahetage patareid kord aastas uute kvaliteetsete leelispatareidega, nagu Duracell^® või Energizer^®. Patareide vahetamiseks paigaldage patareid aluse ülaossa (vt joonis 1). Patareid tuleb paigaldada nii, et positiivsed (+) otsad oleksid paremal.

Joonis 2. Tüüpiline juhtmestiku skeem ainult küttekaabliga, 3-juhtmeliste, ühe trafo süsteemide jaoks

MÄRKUS: 2-juhtmelise ainult küttekaabliga ühendage RH ja W külge

Joonis 3. Tüüpiline juhtmestiku skeem ainult jahutusega, 3-juhtmeliste, ühe trafo süsteemide jaoks

Joonis 4. Tüüpiline juhtmestiku skeem kütte/jahutusega, 4-juhtmeliste, ühe trafo süsteemide jaoks

MÄRKUS: PUNANE hüppaja juhe (mis on termostaadiga kaasas) tuleb ühendada termostaadi RH ja RC klemmide vahele, et termostaat selle süsteemiga korralikult töötaks.

Joonis 5. Tüüpiline juhtmestiku skeem kütte/jahutusega, 5-juhtmeliste, kahe trafo süsteemide jaoks

Joonis 6. Tüüpiline juhtmestiku skeem soojuspumba jaoks, mille pöördklapp on JAHUTUSE ajal pingestatud

* Pöördklapp on pingestatud, kui süsteemi lüliti on asendis COOL (JAHUTUS)

Joonis 7. Tüüpiline juhtmestiku skeem soojuspumba jaoks, mille pöördklapp on KÜTTE ajal pingestatud

KONTROLLIGE TERMOSTAADI TÖÖD

MÄRKUS: Staatilise elektri lahenduse vältimiseks puudutage enne klahvide puudutamist termostaadi külge, et staatilist elektrit vabastada.

Kui teie süsteem ei tööta testimise ajal korralikult, võtke ühendust kvalifitseeritud teenindajaga.

Ventilaatori töö

Kui teie süsteemil ei ole G terminali ühendust, jätkake jaotisega Küttesüsteem.

1. Lülitage süsteem sisse.
2. Liigutage FAN (ventilaator) lüliti asendisse ON (sees). Ventilaator peaks hakkama tööle.
3. Liigutage FAN (ventilaator) lüliti asendisse AUTO (automaatne). Ventilaator peaks kohe seiskuma.

Jahutussüsteem

Kompressori ja/või varalise kahju vältimiseks ÄRGE kasutage jahutussüsteemi, kui välistemperatuur on alla 10°C.

Sellel termostaadil on jahutustsüklite vahel viivitus, et kompressori rõhk saaks stabiliseeruda. Kui temperatuuri reguleeritakse nii, et see nõuab jahutust 5 minuti jooksul pärast viimast tsüklit, vilgub lumehelbe ikoon, mis näitab, et termostaat on lukustatud. Pärast 3 kuni 5 minutit käivitub kompressor ja lumehelbe ikoon lõpetab vilkumise. See aitab vältida kompressori liiga kiiret tsüklit ja on termostaadi normaalne töö.

1. Liigutage SYSTEM (süsteem) lüliti asendisse COOL (jahutus).
2. Vajutage , et reguleerida termostaadi seadistust alla toatemperatuuri. Ventilaator peaks kohe suurel kiirusel tööle hakkama, millele järgneb külma õhu ringlus
3. Vajutage , et reguleerida temperatuuri seadistust üle toatemperatuuri. Jahutussüsteem peaks töö lõpetama.

Küttesüsteem

1. Liigutage SYSTEM (süsteem) lüliti asendisse HEAT (küte). Kui küttesüsteemil on püsi süütega leek, siis veenduge, et see on süüdatud.
2. Vajutage , et reguleerida termostaadi seadistust üle toatemperatuuri. Küttesüsteem peaks hakkama tööle.
3. Vajutage , et reguleerida temperatuuri seadistust alla toatemperatuuri. Küttesüsteem peaks töö lõpetama.

Enne termostaadi kasutamist peaksite olema tuttav selle funktsioonide, ekraani ning termostaadi nuppude asukoha ja tööga. Teie termostaat koosneb kahest osast: termostaadi kate ja alus. Katte eemaldamiseks tõmmake seda õrnalt alusest eemale. Katte tagasi panemiseks joondage kate alusega ja vajutage õrnalt, kuni kate aluse külge kinnitub.

Termostaadi nupud ja lülitid

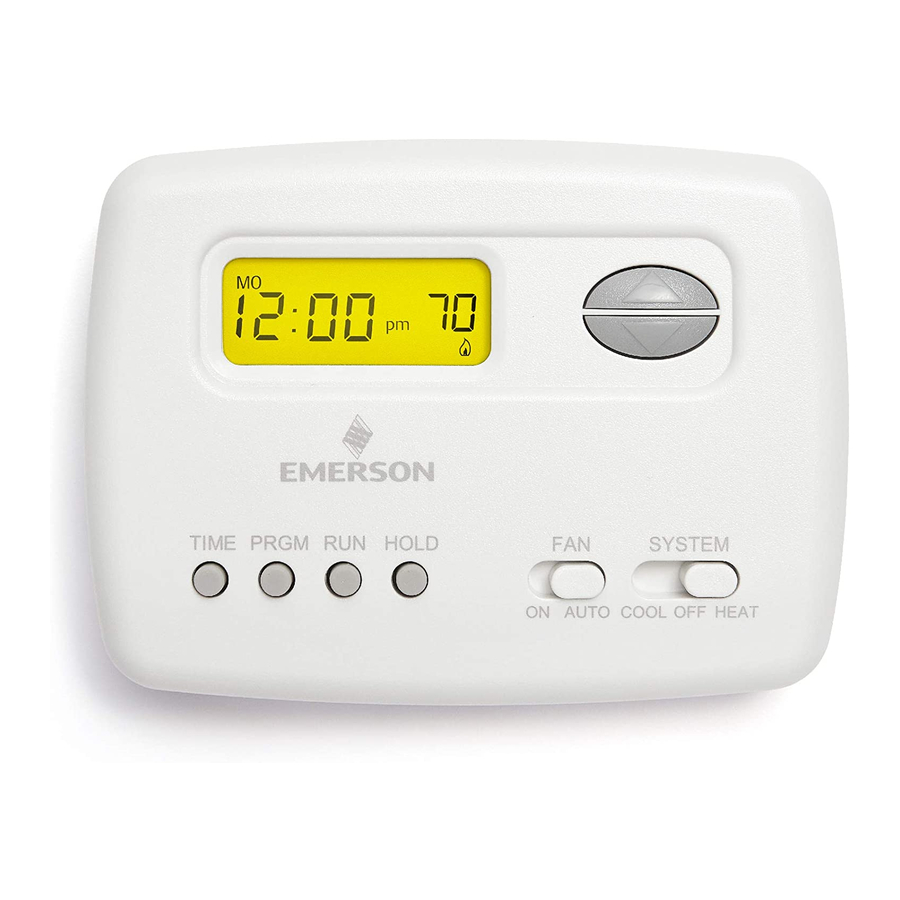

Joonis 8. Termostaadi ekraan, nupud ja lülitid

1. (Üles nool) Tõstab temperatuuri seadistust.
2. (Alla nool) Langetab temperatuuri seadistust.
3. Time (aeg) nupp.
4. PRGM (programm) nupp.
5. RUN (käivita) (programm) nupp.
6. HOLD (hoia) nupp.
7. FAN (ventilaator) lüliti (ON (sees), AUTO (automaatne)).
8. SYSTEM (süsteem) lüliti (COOL (jahutus), OFF (väljas), HEAT (küte)).

Ekraan

Joonis 8. Termostaadi ekraan, nupud ja lülitid

9. Näitab nädalapäeva.
10. kuvatakse, kui SYSTEM (süsteem) lüliti on asendis HEAT (küte). kuvatakse (ei vilgu), kui SYSTEM (süsteem) lüliti on asendis COOL (jahutus). kuvatakse (vilgub), kui kompressor on lukustusrežiimis.
11. Kuvab vaheldumisi praegust aega ja temperatuuri.
12. kuvatakse, kui 2 "AAA" patareid on tühjad ja tuleks välja vahetada. Midagi muud ei kuvata. Varasemad mudelid kuvavad "LO BATTERY" ("Tühi patarei"). Vaadake 37-7006.
13. Kuvab praegu programmeeritud seadistatud temperatuuri (see on tühi, kui SYSTEM (süsteem) lüliti on asendis OFF (väljas)).
14. "HOLD" ("Hoia") kuvatakse, kui termostaat on HOLD (hoia) režiimis.

Tööfunktsioonid

Nüüd, kui olete termostaadi nuppude ja ekraaniga tuttav, lugege järgmist teavet, et õppida tundma termostaadi paljusid funktsioone.

• SAMAAEGNE KÜTTE/JAHUTUSE PROGRAMMI SALVESTAMINE — Programmeerimisel saate sisestada nii kütte- kui ka jahutusprogrammid samal ajal. Termostaati ei ole vaja iga hooaja alguses ümber programmeerida.
• TEMPERATUURI ÜLEMISE KIRJUTAMINE— Vajutage või , kuni ekraanil kuvatakse soovitud temperatuur. Termostaat kirjutab praeguse programmeeringu üle ja hoiab toatemperatuuri valitud temperatuuril, kuni algab järgmine programmiperiood. Seejärel naaseb termostaat automaatselt programmi juurde.
• HOIA TEMPERATUURI — Termostaat suudab hoida mis tahes temperatuuri oma vahemikus määramata aja jooksul, ilma et see naaseks programmeeritud temperatuuri juurde. Vajutage HOLD (hoia) nuppu. Kuvatakse "HOLD" ("Hoia"). Seejärel valige soovitud temperatuur, vajutades või . Termostaat hoiab toatemperatuuri valitud seadistusel, kuni vajutate uuesti nuppu RUN (käivita), et programmi töö uuesti alustada.
• ENERGIAJUHTIMISE TAASTAMINE — Energiajuhtimise taastamine (Energy Management Recovery, EMR) põhjustab termostaadi varajase kütte või jahutuse alustamise, et hoone temperatuur jõuaks teie määratud ajal programmi seadepunkti. Küte algab 5 minutit varem iga 1° võrra, mis on vajalik seadepunkti saavutamiseks. Jahutus algab ligikaudu 15 minutit varem iga 1° võrra, sest temperatuuri saavutamine võtab kauem aega. W903 džemperi lõikamine keelab EMR-i.
  Näide: Valite EMR-i ja olete programmeerinud oma kütte öösel 18°C-le ja hommikul kell 7:00 21°C-le. Kui hoone temperatuur on 18°C, siis erinevus 18°C ja 21°C vahel on 3°C. Arvestades 5 minutit kraadi kohta, muutub termostaadi seadepunkt 21°C-le kell 6:45.
• °F/°C KONVERTEERITAVUS — Tehase vaikesäte on Fahrenheit. W904 džemperi lõikamine trükkplaadil (vt joonis 1) muudab selle funktsiooni Celsiuse temperatuuri seadistuseks.
• TÜHJA PATAREI NÄIDIK — Kui 2 "AAA" leelispatareid on tühjad ja tuleks välja vahetada, on ekraan tühi, välja arvatud . Kui patareid on tühjad, põhjustab mis tahes nupu vajutamine ekraani töötamise kümneks sekundiks. Pärast kümmet sekundit on ekraan tühi, välja arvatud . Pärast kuvamist 4 nädala jooksul tõstab termostaat temperatuuri 10° üle teie seadepunkti režiimis COOL (jahutus) ja langetab temperatuuri 10° alla teie seadepunkti režiimis HEAT (küte). Te ei saa tühjade patareidega programmeerida, kuid saate seadepunkti temperatuuri üle kirjutada.
• TEMPERATUURI EKRAANI REGULEERIMINE — Teie uus termostaat on meie tehases täpselt seadistatud. Kuid soovi korral võite oma uue termostaadi temperatuuri ekraani reguleerida nii, et see vastaks teie vanale termostaadile. Seda saab teha (vahemikus ±3°) järgmiselt:
  1. Vajutage samaaegselt nuppe PRGM (programm) ja RUN (käivita).
  2. Vajutage või , et reguleerida kuvatav temperatuur soovitud seadistusele.
  3. Normaalse programmi töö jätkamiseks vajutage nuppu RUN (käivita).
• Ekraani taustvalgustus — (Varasematel mudelitel pole saadaval.) Ekraani taustvalgustus parandab ekraani kontrasti vähese valguse korral. Taustvalgustuse sisselülitamine lülitab valguse sisse lühikeseks ajaks pärast mis tahes nupu vajutamist. Taustvalgustuse väljalülitamine (vaikimisi) hoiab valguse väljas. Lülitage ekraani taustvalgustuse funktsioon sisse järgmiselt:
  1. Vajutage samaaegselt nuppe TIME (aeg) ja RUN (käivita). Ekraanil kuvatakse vaheldumisi "d-L" ja "OFF" ("Väljas").
  2. Vajutage või , et muuta "OFF" ("Väljas") väärtuseks "ON" ("Sees")

TERMOSTAADI PROGRAMMEERIMINE

See jaotis aitab teil planeerida oma termostaadi programmi vastavalt teie vajadustele. Maksimaalse mugavuse ja tõhususe saavutamiseks pidage oma programmi planeerimisel silmas järgmisi juhiseid.

• Hoone kütmisel (jahutamisel) programmeerige temperatuurid madalamaks (kõrgemaks), kui hoone on tühi või madala aktiivsuse perioodidel.
• Varahommikustel tundidel on jahutuse vajadus tavaliselt minimaalne.

Vaadake allpool toodud tehases eelprogrammeeritud aegu ja temperatuure. Kui see programm sobib teie vajadustele, vajutage lihtsalt nuppu RUN (käivita), et käivitada tehase eelseadistatud programm. Kui soovite eelprogrammeeritud aegu ja temperatuure muuta, järgige neid samme.

Määrake oma tööpäeva ja nädalavahetuse programmide ajaperioodid ja temperatuurid. Nii tööpäeva kui ka nädalavahetuse programmi jaoks peate programmeerima neli perioodi. Kuid võite kasutada samu kütte- ja jahutustemperatuure järjestikuste ajaperioodide jaoks. Saate valida algusajad, küttetemperatuurid ja jahutustemperatuurid sõltumatult nii tööpäeva kui ka nädalavahetuse programmide jaoks (näiteks võite valida 5:00 ja 70° tööpäeva 1. perioodi kütte algusajaks ja temperatuuriks ning valida ka 7:00 ja 76° tööpäeva 1. perioodi jahutuse algusajaks ja temperatuuriks). Kasutage lehe allosas olevat tabelit, et planeerida oma programmi ajaperioodid ja temperatuurid, mida soovite igal perioodil. Samuti võite vaadata näidisprogrammi tabelit, et saada aimu, kuidas termostaati saab programmeerida.

NÄIDIS
Kütte/jahutuse ajakava plaan (tehaseprogramm)

Periood		TÖÖPÄEV (5 PÄEVA)		NÄDALAVAHETUS (2 PÄEVA)
		Algusaeg	Temperatuur	Algusaeg	Temperatuur
KÜTE	1.	6:00	70 F	6:00	70 F
	2.	8:00	62 F	8:00	62 F
	3.	17:00	70 F	17:00	70 F
	4.	22:00	62 F	22:00	62 F
JAHUTUS	1.	6:00	78 F	6:00	78 F
	2.	8:00	85 F	8:00	85 F
	3.	17:00	78 F	17:00	78 F
	4.	22:00	82 F	22:00	82 F

Programmi sisestamine

Valitud kütte- ja jahutusprogrammide sisestamiseks järgige neid samme.

Praeguse aja ja päeva määramine

1. Vajutage üks kord nuppu TIME (aeg). Ekraanil kuvatakse ainult tund.
   NÄIDE:
2. Vajutage ja hoidke all kas või , kuni jõuate õige tunni ja AM/PM tähiseni (AM algab südaööl; PM algab keskpäeval).
3. Vajutage üks kord nuppu TIME (aeg). Ekraani aknas kuvatakse ainult minutid.
   NÄIDE:
4. Vajutage ja hoidke all kas või , kuni jõuate õigete minutiteni.
5. Vajutage üks kord nuppu TIME (aeg). Ekraanil kuvatakse nädalapäev.
6. Vajutage või , kuni jõuate praeguse nädalapäevani.
7. Vajutage üks kord nuppu RUN (käivita). Ekraanil kuvatakse vaheldumisi õige aeg ja toatemperatuur.

Kütteprogrammi sisestamine

1. Liigutage SYSTEM (süsteem) lüliti asendisse HEAT (küte).
2. Vajutage üks kord nuppu PRGM (programm). Ekraanil kuvatakse "A" (mis näitab tööpäeva programmi). Samuti kuvatakse 1. kütte perioodi praegu programmeeritud algusaeg ja praegu programmeeritud temperatuur (vilgub).
   NÄIDE:
   See ekraaniaken näitab, et 1. tööpäeva perioodi algusaeg on 6:00 ja programmeeritud temperatuur on 70° (see näide kajastab tehase eelprogrammeerimist).
3. Vajutage või , et muuta kuvatav temperatuur teie valitud temperatuuriks 1. kütteprogrammi perioodi jaoks.
4. Vajutage üks kord nuppu TIME (aeg) (programmeeritud aeg vilgub). Vajutage või , kuni kuvatakse teie valitud aeg. Aeg muutub 15-minutiliste sammudega. Kui teie valitud aeg on kuvatud, vajutage uuesti nuppu TIME (aeg), et naasta temperatuuri muutmise režiimi.
5. Vajutage üks kord nuppu PRGM (programm). Kuvatakse 2. kütte programmi perioodi praegu programmeeritud algusaeg ja seadepunkti temperatuur.

Kütte/jahutuse ajakava plaan

Periood		TÖÖPÄEV (5 PÄEVA)		NÄDALAVAHETUS (2 PÄEVA)
		Algusaeg	Temperatuur	Algusaeg	Temperatuur
KÜTE	1.
	2.
	3.
	4.
JAHUTUS	1.
	2.
	3.
	4.

6. Korrake samme 4 ja 5, et valida 2. kütteprogrammi perioodi algusaeg ja küttetemperatuur.
7. Korrake samme 4 kuni 6 3. ja 4. kütteprogrammi perioodide jaoks. Tööpäeva kütteprogrammid on nüüd lõpetatud.
8. Vajutage üks kord nuppu PRGM (programm). Ekraanil kuvatakse "SA SU" (mis näitab nädalavahetuse programmi) koos 1. kütteperioodi algusajaga ja praegu programmeeritud temperatuuriga.
9. Korrake samme 4 kuni 8, et lõpetada nädalavahetuse kütte programmeerimine.
10. Kui olete oma kütteprogrammi sisestamise lõpetanud, vajutage nuppu RUN (käivita).

Jahutusprogrammi sisestamine

Kui välistemperatuur on alla 50°F, ühendage enne programmeerimist jahutussüsteemi toide lahti. Külma ilmaga kliimaseadme kompressori pingestamine võib põhjustada kehavigastusi või varalist kahju.

1. Liigutage SYSTEM (süsteem) lüliti asendisse COOL (jahutus).
2. Järgige oma kütteprogrammi sisestamise protseduuri, kasutades oma valitud jahutusaegu ja temperatuure.

Programmi kontrollimine

Enne termostaadi kasutamise alustamist järgige neid samme, et oma termostaadi programmeerimist viimast korda kontrollida.

1. Liigutage SYSTEM (süsteem) lüliti asendisse HEAT (küte).
2. Vajutage nuppu PRGM (programm), et vaadata 1. tööpäeva kütteperioodi aega ja temperatuuri. Iga kord, kui vajutate nuppu PRGM (programm), kuvatakse järgmise kütteperioodi aeg ja temperatuur järjestikku tööpäeva, seejärel nädalavahetuse programmi perioodide jaoks (selle protseduuri käigus võite muuta mis tahes aega või temperatuuri).
3. Vajutage nuppu RUN (käivita).
4. Liigutage SYSTEM (süsteem) lüliti asendisse COOL (jahutus).
5. Korrake sammu 2, et kontrollida jahutustemperatuure.
6. Programmi töö alustamiseks vajutage nuppu RUN (käivita).

TEIE TERMOSTAAT ON NÜÜD TÄIELIKULT PROGRAMMEERITUD JA VALMIS AUTOMAATSELT TAGAMA MAKSIMAALSE MUGAVUSE JA TÕHUSUSE!

SPETSIFIKATSIOONID

ELEKTRILISED ANDMED

Elektriline nimiväärtus:
MV kuni 30 VAC 50/60 Hz või D.C.
0,05 kuni 1,0 amprit (koormus terminali kohta)
1,5 amprit maksimaalne kogukoormus (kõik terminalid kokku)

TERMILINE DATA

Seadepunkti temperatuurivahemik:
45°F kuni 90°F (7°C kuni 32°C)
Töökeskkonna temperatuurivahemik:
32°F kuni 105°F (0°C kuni 41°C)
Tööniiskuse vahemik:
0 kuni 90% RH (mittekondenseeruv)
Saadetise temperatuurivahemik:
-40°F kuni 150°F (-40°C kuni 66°C)

VEAOTSING

Lähtestamine

Kui pingeimpulss või staatiline elekter tühjendab ekraani või põhjustab termostaadi ebakorrektset tööd, saate termostaadi lähtestada, vajutades korraga , ja TIME (aeg). See lähtestab ka tehase vaikeseaded. Kui termostaadil on toide, see on lähtestatud ja ikka ei tööta korrektselt, võtke ühendust oma kütte/jahutuse Kui pingeimpulss või staatiline elekter tühjendab ekraani või teeninduspersonaliga või ostukohaga.

Patareid

Parimate tulemuste saamiseks vahetage patareid kord aastas uute kvaliteetsete tehase vaikeseadetega. Kui termostaadil on toide, on see lähtestatud kaubamärgi leelispatareidega, nagu Duracell® või Energizer®.

Sümptom	Võimalik põhjus	Parandusmeetmed
Küte, jahutus või ventilaator töötab pidevalt.	1. Läbipõlenud kaitse või rakendunud kaitselüliti. 2. Katla toitelüliti on OFF (väljas). 3. Katla ventilaatori kambri uks või paneel on lahti või valesti paigaldatud.	Vahetage kaitse või lähtestage kaitselüliti. Lülitage lüliti ON (sisse). Asetage uksepaneel õigesse asendisse, et rakendada turvalukustus või ukselüliti.
Kütet pole	1. Pilootleek ei põle. 2. SYSTEM (süsteem) lüliti pole seatud HEAT (küte) peale. 3. Lahtine ühendus termostaadi või süsteemiga. 4. Katla lukustusseisund. Küte võib olla ka katkendlik. 5. Küttesüsteem vajab teenindust või termostaadi vahetust.	Süüdake pilootleek uuesti. Seadke SYSTEM (süsteem) lüliti asendisse HEAT (küte) ja tõstke seatud temperatuur üle toatemperatuuri. Veenduge, et termostaadi ja süsteemi juhtmed on kindlalt kinnitatud. Paljudel kateldel on turvaseadmed, mis lülituvad lukustusseisundi tekkimisel välja. Kui küte töötab katkendlikult, võtke abi saamiseks ühendust katla tootja või kohaliku teenindajaga. Diagnostika: Seadke SYSTEM (süsteem) lüliti asendisse HEAT (küte) ja seadepunkt üle toatemperatuuri. Mõne sekundi jooksul peaks termostaat tegema pehme klõpsatuse. See heli näitab tavaliselt, et termostaat töötab korralikult. Kui termostaat ei klõpsa, proovige ülaltoodud lähtestamistoimingut. Kui termostaat pärast lähtestamist ei klõpsa, võtke asenduse saamiseks ühendust oma kütte- ja jahutusteenindajaga või ostukohaga. Kui termostaat klõpsab, võtke ühendust katla tootja või teenindajaga, et veenduda, kas küte töötab õigesti.
Jahutust pole	1. SYSTEM (süsteem) lüliti pole seatud COOL (jahutus) peale. 2. Lahtine ühendus termostaadi või süsteemiga. 3. Jahutussüsteem vajab teenindust või termostaadi vahetust.	Seadke SYSTEM (süsteem) lüliti asendisse COOL (jahutus) ja langetage seatud temperatuur alla toatemperatuuri. Veenduge, et termostaadi ja süsteemi juhtmed on kindlalt kinnitatud. Sama protseduur nagu diagnostika kütte puudumise korral, välja arvatud see, et seadke termostaat asendisse COOL (jahutus) ja langetage seadepunkt alla toatemperatuuri. Enne kui termostaat jahutamisel klõpsab, võib kuluda kuni viis minutit.
Küte, jahutus või ventilaator töötab pidevalt.	1. Võimalik lühis juhtmestikus. 2. Võimalik lühis termostaadis. 3. Võimalik lühis kütte/jahutuse/ventilaatori süsteemis. 4. FAN (ventilaator) lüliti on seatud Fan ON (ventilaator sees) peale.	Kontrollige iga juhtmeühendust, et veenduda, et need pole lühises ega puutu kokku. Ühegi palja juhtme ei tohiks klemmi kruvide alt välja ulatuda. Proovige termostaat lähtestada, nagu eespool kirjeldatud. Kui olukord püsib, saab teie süsteemi tootja või teenindaja teid juhendada, kuidas testida kütte/jahutuse süsteemi õige töö tagamiseks. Kui süsteem töötab korralikult, vahetage termostaat välja.
Katla tsüklid on liiga kiired või liiga aeglased (kitsas või lai temperatuuri kõikumine)	1. Termostaadi asukoht ja/või küttesüsteemi suurus võivad mõjutada tsükli sagedust.	Digitaalsed termostaadid tagavad tavaliselt täpse temperatuuri reguleerimise ja võivad tsüklit kiiremini kui mõned vanemad mehaanilised mudelid. Kiirem tsükli sagedus tähendab, et seade lülitub sagedamini sisse ja välja, kuid töötab lühemat aega, nii et energiatarve ei suurene. Kui soovite tsükli aega pikendada, lõigake läbi hüppaja W-905, nagu on mainitud hüdrauliliste küttesüsteemide juhistes. Tsükli aega pole võimalik lühendada. Kui vastuvõetavat tsükli sagedust ei saavutata nii, nagu see on saadud, või W-905 läbilõikamisega, võtke täiendavate soovituste saamiseks ühendust kohaliku teenindajaga.
Jahutustsüklid on liiga kiired või liiga aeglased (kitsas või lai temperatuuri kõikumine)	1. Termostaadi asukoht ja jahutussüsteemi suurus võivad mõjutada tsükli sagedust.	Jahutuse tsükli sagedus on fikseeritud ja seda ei saa reguleerida. Soovituste saamiseks võtke ühendust kohaliku teenindajaga.
Termostaadi seadistus ja termostaadi termomeeter ei ühti	1. Termostaadi termomeetri seadistus vajab reguleerimist.	Termomeetrit saab reguleerida +/- 3 kraadi. Vaadake jaotist Temperatuuri kuvamise reguleerimine jaotises Kasutamine.
Termostaat ei järgi programmi	1. AM (enne lõunat) või PM (pärast lõunat) on programmis valesti seatud. 2. AM (enne lõunat) või PM (pärast lõunat) on kellal valesti seatud. 3. Pingeimpulss või staatiline elekter.	Kontrollige praeguse kella ja programmi seadeid, sealhulgas iga ajaperioodi AM (enne lõunat) või PM (pärast lõunat) tähiseid. Pingeimpulsi või staatilise elektri korral kasutage ülaltoodud lähtestamistoimingut.
Tühi ekraan ja/või klahvistik ei reageeri	1. Pingeimpulss või staatiline elekter. 2. Vajalik on patarei vahetus.	Vahetage patareid ja kontrollige kütte/jahutuse süsteemi õiget tööd. Pingeimpulsi korral kasutage ülaltoodud lähtestamistoimingut.

Koduomaniku abitelefon: 1-800-284-2925

www.white-rodgers.com

White-Rodgers on Emerson Electric Co. divisjon.

www.emersonclimate.com

Emersoni logo on Emerson Electric Co. kaubamärk ja teenindusmärk.

Viited

• http://www.white-rodgers.com
• http://www.emersonclimate.com

Laadi alla juhend

Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.

Laadi alla White Rodgers 5/2 päeva programmeeritav termostaat 1F78 kasutusjuhend

Saadaolevad keeled
