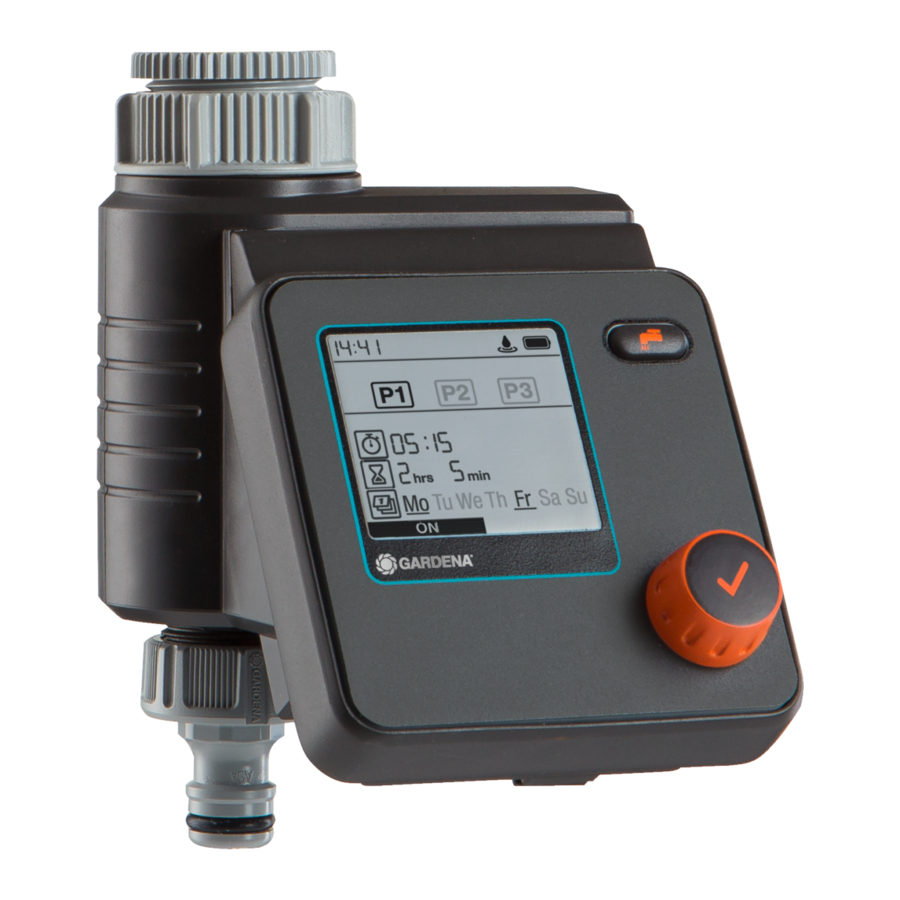

Gardena Select 1891 - vee juhtimise käsiraamat

SISSEJUHATUS

Ohutuse kaalutlustel ei tohiks lapsed ja alla 16-aastased noored, samuti kõik, kes pole nende kasutusjuhenditega tuttavad, toodet kasutada. Vähenenud füüsiliste või vaimsete võimetega isikud võivad toodet kasutada ainult siis, kui vastutav isik neid jälgib või juhendab. Lapsi tuleb jälgida, et nad tootega ei mängiks. Ärge kunagi kasutage toodet, kui olete väsinud, haige või alkoholi, narkootikumide või ravimite mõju all.

Sihtotstarve:
GARDENA vee juhtseade on mõeldud erakasutuseks kodu- ja hobiaedades, ainult välitingimustes kasutamiseks, sprinklerite ja kastmissüsteemide juhtimiseks. Vee juhtseadet saab kasutada automaatseks kastmiseks puhkuse ajal.

GARDENA vee juhtseadet ei tohi kasutada tööstuslikel eesmärkidel ega koos kemikaalide, toiduainete, kergestisüttivate ja plahvatusohtlike materjalidega.

OHUTUS

Enne kasutamist lugege kasutusjuhend hoolikalt läbi ja hoidke see edaspidiseks kasutamiseks alles.

Aku:
Vee juhtseadme ohutu töö tagamiseks tohib kasutada ainult 9V leelis-mangaanakut (leeliseline) tüüp IEC 6LR61!
Selleks, et vältida vee juhtseadme riket nõrga aku tõttu, kui olete pikemat aega eemal, tuleb aku välja vahetada, kui aku sümbol vilgub.

Seadistamine:
Vee juhtseadet tohib paigaldada ainult vertikaalselt, muhvmutter ülaosas, et vältida vee sattumist akupesa. Minimaalne veevooluhulk, mis tagab vee juhtseadme korrektse toimimise, on 20–30 l/h. Näiteks on Micro-Drip-System'i juhtimiseks vaja vähemalt 10 x 2-liitrist tilguti pead.

Kõrgetel temperatuuridel (üle 70°C ekraanil) võib LCD-ekraan kustuda. See ei mõjuta programmi mingil viisil. Kui arvuti jahtub, süttib LCD-ekraan uuesti.
Vee voolu maksimaalne temperatuur on 40°C.

Vältige tõmbepinget.

• Ärge tõmmake vee juhtseadmega ühendatud voolikut.

Kui juhtseade eemaldatakse, kui ventiil on avatud, jääb ventiil avatuks, kuni juhtseade uuesti kinnitatakse.

Südameseiskumine!
See toode tekitab töötamise ajal elektromagnetvälja. See väli võib teatud tingimustel häirida aktiivseid või passiivseid meditsiinilisi implantaate. Et vähendada selliste seisundite riski, mis võivad põhjustada vigastusi või surma, soovitame meditsiiniliste implantaatidega inimestel enne toote kasutamist rääkida oma arsti ja meditsiinilise implantaadi tootjaga.

Lämbumisoht!
Väikesed osad võivad kergesti alla neelata. Samuti on oht, et polükott võib väikelapsed lämmatada. Hoidke väikelapsed toote kokkupanemise ajal eemal.

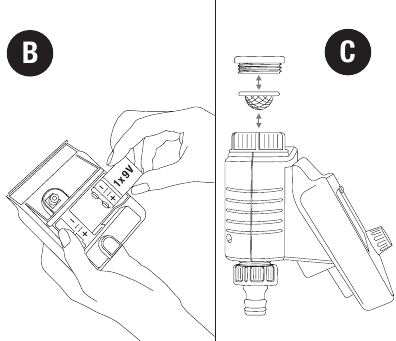

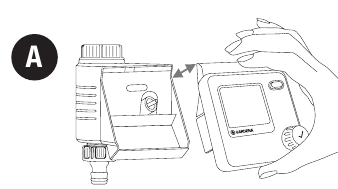

ESIALGNE KASUTAMINE (Joon. A-D)

Seadistamisprotsesside video on saadaval siin:

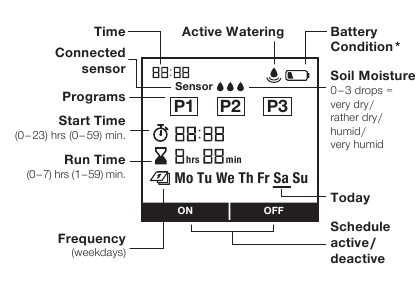

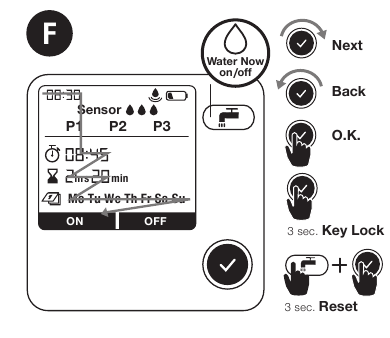

FUNKTSIOON (Joon. F)

Seadeid saate muuta või järgmise seade juurde liikuda, keerates nuppu. Saate vastava sisendi kinnitada, vajutades pöördnuppu. Nupu vajutamine vähemalt 3 sekundit lukustab või avab ekraani.

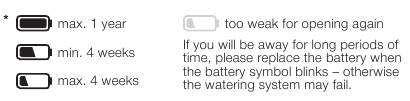

Kui olete pikemat aega eemal, vahetage aku välja, kui aku sümbol vilgub – vastasel juhul võib kastmissüsteem rikki minna.

PROGRAMMEERIMINE (Joon. G-J)

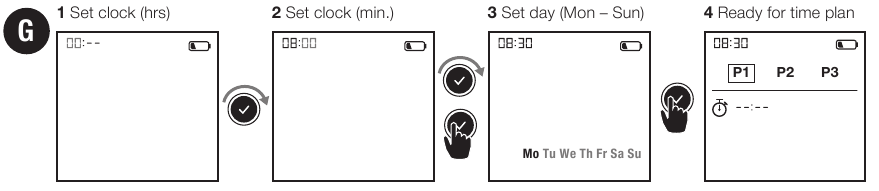

Joon. G:

1. Määra aeg (tunnid)
2. Määra aeg (minutid)
3. Päeva seadistus (E ‒ P) |
4. Valmis ajakava jaoks

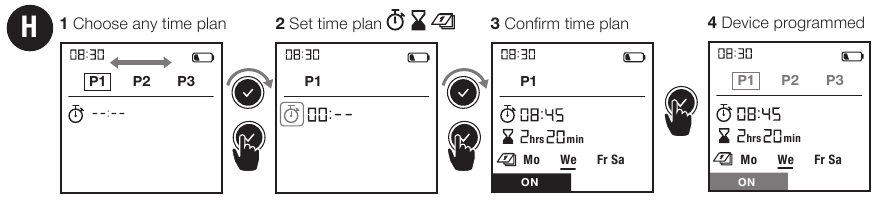

Joon. H:

1. Vali ajakava
2. Määra ajakava
3. Kinnita ajakava
4. Seade on programmeeritud

P1, P2, P3 tähistavad kastmisgraafikuid. Saate salvestada kuni 3 sõltumatut ajakava. Kastmispäevad tuleb valida ja kinnitada eraldi. Praegune nädalapäev on alla joonitud.
Vajutades On / Off (sees/väljas), saab ajakavasid individuaalselt aktiveerida või deaktiveerida.

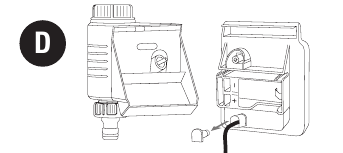

Mulla niiskuse andur (Joon. D ja I):
Pärast mulla niiskuse anduri ühendamist kuvatakse sõna "Sensor" (andur) – see võib võtta kuni 1 minuti.
Kui muld on piisavalt niiske, katkestatakse kastmistoiming või keelatakse ajakava, et seda ei saaks aktiveerida. See ei mõjuta aktiivset (käsitsi) kastmist.

Mulla niiskuse andur, Art.1867 (valikuliselt saadaval)

Anduri ühendamine
Seejärel tuleb määratleda tööpunkt. See on mulla niiskustase, mille juures või millest kõrgemal kastmist ei tohiks läbi viia (vt GARDENA mulla niiskuse anduri kasutusjuhendit).
Valikus on 3 taset.

• Normaalse töö ajal kuvatakse pidevalt hetkel mõõdetud tase.
• Lülituspunkt, millest alates andur signaalib, et muld on niiske – vältides seeläbi kastmist – valitakse tasemete arvu kaudu.
• 0 punkti savise pinnase jaoks
  Anduri reageering, kui muld on üsna kuiv.
• 3 punkti liivase pinnase jaoks
  Anduri reageering, kui muld on väga niiske.

Mulla niiskuse andur, Art. 1188, (valikuliselt saadaval, mudelid kuni 2020)

Mulla niiskustaset, mille juures kastmist ajakava järgi ei teostata, saab seadistada mulla niiskuse anduri lülituspunkti kontrolleri abil.

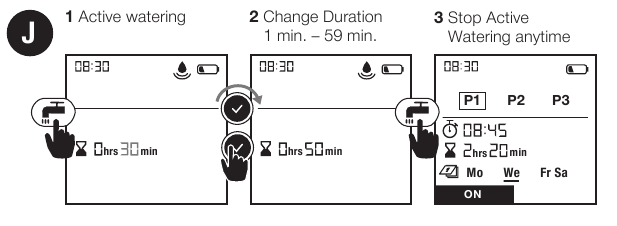

Joon. J:

1. Aktiivne kastmine
2. Muuda kastmise kestust
3. Peata aktiivne kastmine igal ajal
   Vajutades nuppu, saab käsitsi kastmist alustada või peatada soovitud ajal. Valida saab kestuse vahemikus 1 minut kuni 59 minutit.

HOOLDUS (Joon. E)

SÄILITAMINE

Hoiule panemiseks:

• Toode tuleb hoida lastele kättesaamatus kohas.
• Aku säilitamiseks tuleks see eemaldada (joon. B).
• Hoidke kontrollerit ja ventiiliplokki kuivas, suletud ja külmavabas kohas.

Kõrvaldamine: (vastavalt RL2012/19/EÜ)
Toodet ei tohi visata tavalise olmejäätmete hulka. See tuleb kõrvaldada vastavalt kohalikele keskkonnaeeskirjadele.

Kõrvaldage toode oma kohaliku ringlussevõtu keskuse kaudu või selle kaudu.
Aku kõrvaldamine:

• Palun tagastage tühi aku GARDENA edasimüüjale või kõrvaldage see nõuetekohaselt lähimas ringlussevõtu keskuses.

Kõrvaldage aku ainult tühjana.

PROBLEEMIDE LAHENDAMINE

Probleem	Võimalik põhjus	Lahendus
Ekraanile ei ilmu midagi	Aku on valesti sisestatud.	Kontrollige, kas polaarsuse märgistused (+ / –) ühtivad.
	Aku on tühi.	Sisestage uus (leeliseline) aku.
	Temperatuur ekraanil on kõrgem kui 70°C.	Ekraan ilmub pärast temperatuuri langust.
Ekraan kuvab kui nupp on aktiveeritud	Nupud on lukustatud.	Vajutage nuppu 3 sekundit.
Käsitsi kastmine ei ole võimalik, kasutadesnuppu	Madal aku kuvatakse pidevalt.	Sisestage uus (leeliseline) aku.
	Kraan on kinni keeratud.	Keerake kraan lahti.
	Kontroller ei ole ühendatud.	Paigaldage kontroller korpusele.
	Minimaalne rõhk 0,5 baari ei ole saadaval.	Tagage vähemalt 0,5 baari rõhk.
Kastmisprogrammi ei teostata (kastmist ei toimu)	Programmi sisestamine / muutmine toimus ajal või vahetult enne käivitusimpulssi.	Tehke programmi sisestamine / muutmine väljaspool programmeeritud käivitusaegu.
	Ventiil avati varem käsitsi.	Vältige võimalikke programmi kattumisi.
	Kraan on kinni keeratud.	Keerake kraan lahti.
	Mulla niiskuse või vihma andur registreerib niiskust.	Kui on kuiv, kontrollige mulla niiskuse / vihma anduri seadistust / asukohta.
	Kontroller ei ole ühendatud.	Paigaldage kontroller korpusele.
	Madal aku kuvatakse pidevalt.	Sisestage uus (leeliseline) aku.
Kastmisprogrammi ei teostata (kastmist ei toimu)	Minimaalne rõhk 0,5 baari ei ole saadaval.	Tagage vähemalt 0,5 baari rõhk.
Vee juhtseade ei sulgu	Minimaalne veekogus on väiksem kui 20 l/h.	Ühendage rohkem tilguti pead.
	Ventiil on määrdunud.	Loputage vastupidises suunas normaalsele voolusuunale.

MÄRKUS: Muude rikete korral võtke ühendust GARDENA teenindusosakonnaga. Remonti tohivad teha ainult GARDENA teenindusosakonnad või GARDENA poolt heaks kiidetud spetsialiseeritud edasimüüjad.

TEHNILISED ANDMED

TARVIKUD
