TC Helicon VoiceTone X1 - Vokaalprotsessori kasutusjuhend

Olulised ohutusjuhised

1. Lugege need juhised läbi.
2. Hoidke need juhised alles.
3. Pange tähele kõiki hoiatusi.
4. Järgige kõiki juhiseid.
5. Ärge kasutage seda seadet vee lähedal.
6. Puhastage ainult kuiva lapiga.
7. Ärge blokeerige ühtegi ventilatsiooniava. Paigaldage vastavalt tootja juhistele.
8. Ärge paigaldage soojusallikate, nagu radiaatorid, küttekehad, ahjud või muud seadmed (kaasa arvatud võimendid), mis toodavad soojust, lähedusse.
9. Kasutage ainult tootja poolt määratud lisaseadmeid/tarvikuid.
10. Suunake kõik hooldustööd kvalifitseeritud teeninduspersonalile. Hooldust on vaja, kui seade on mingil viisil kahjustatud, näiteks toitejuhe või pistik on kahjustatud, vedelikku on maha voolanud või esemeid on seadmesse kukkunud, seade on kokku puutunud vihma või niiskusega, ei tööta normaalselt või on maha kukkunud.

• Tulekahju või elektrilöögi ohu vähendamiseks ärge jätke seda seadet tilkuva või pritsiva vee kätte ning veenduge, et seadmele ei asetata vedelikuga täidetud esemeid, näiteks vaase.
• Ärge paigaldage kinnisesse ruumi.

Teenindus

• Kõiki hooldustöid peab teostama kvalifitseeritud personal.

Teid hoiatatakse, et mis tahes muudatused või modifikatsioonid, mida pole selles juhendis selgesõnaliselt heaks kiidetud, võivad tühistada teie õiguse seda seadet kasutada.

EMC/EMI

Seda seadet on testitud ja leitud, et see vastab FCC reeglite 15. osa B-klassi digitaalseadme piirnormidele.

Sissejuhatus

VoiceTone X1 toob elavatele vokaalidele kaasaegse, "räpase" kvaliteedi tinise megafoni ja teravate vokaalide moonutusefektidega lauljate kontrolli all.

X1 on mõeldud lauljatele, kes soovivad oma vokaali intensiivsust suurendada. Moonutatud vokaalefekti või telefonihääle sisselülitamine on suurepärane viis publiku tähelepanu köitmiseks mõne kõrva maiuspalaga. VoiceTone X1 pakub teile võimaluse neid efekte koheselt luua taskukohase ja hõlpsasti kasutatava vokaalefektide pedaaliga.

Funktsioonid

• 8 eelseadistatud stiili, mis on paigutatud Phone (telefon), Distortion (moonutus) ja Amp (võimendi) kategooriatesse
• Lihtne ühendus mikrofoni ja mikseri vahel
• Drive (sõidu) juhtnupp võimaldab teil praegusele stiilile moonutusi vähendada või lisada
• Filter (filtri) juhtnupp kohandab praeguse stiili jaoks sagedusriba
• Fantoomtoide on alati saadaval
• USB-ühendus tasuta VoiceSupport rakendusega, mis pakub värskendusi, tootepõhiseid uudiseid ja muud
• Mic Control (mikrofoni juhtimine) (patent ootel) võimaldab kaugjuhtimisega sisse/välja lülitamist valikulise TC-Helicon MP-75 mikrofoniga

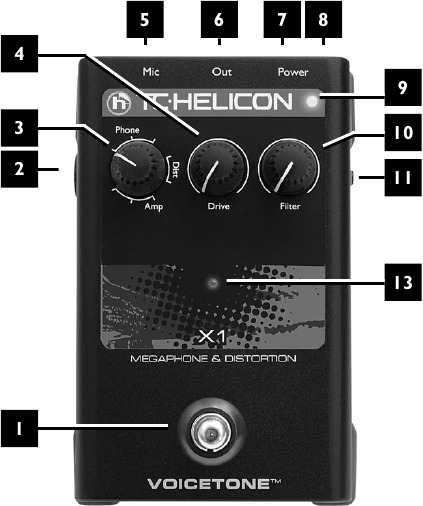

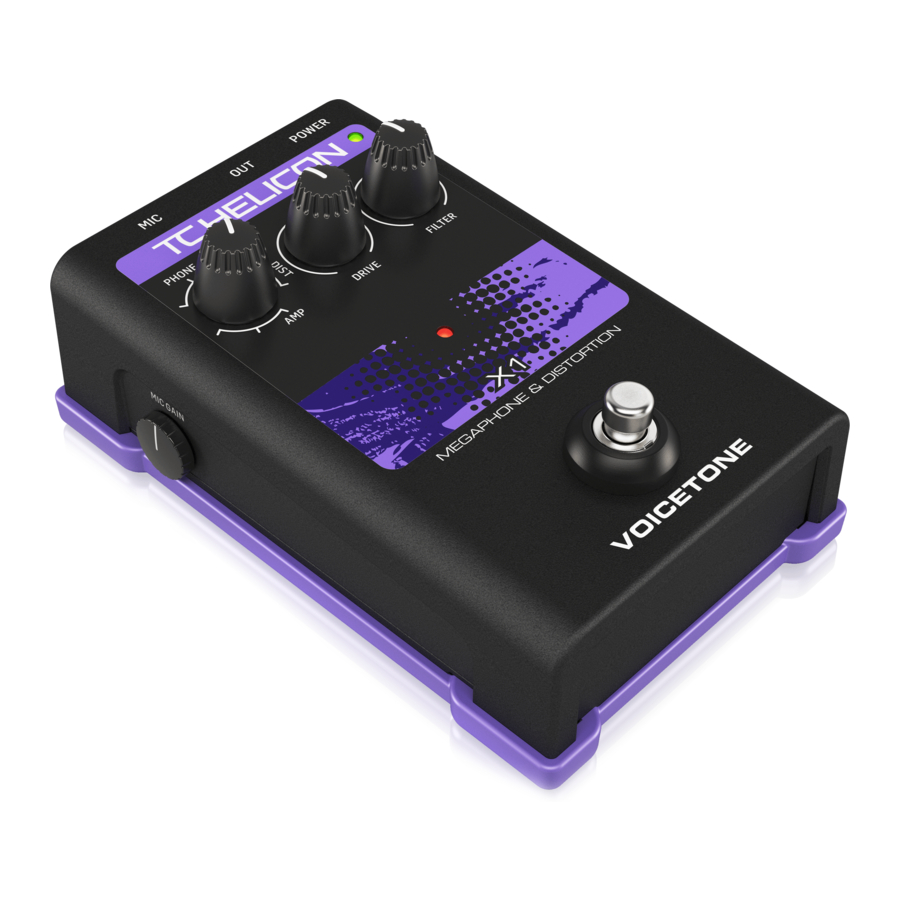

Ülevaade

1. Effect on/off footswitch (efekti sisse/välja jalglüliti)
2. MIC GAIN input level control (mikrofoni võimenduse sisendtaseme juhtnupp)
3. Style selector (8 positions) (stiilivalija (8 positsiooni))
4. Drive: raises or lowers distortion amount (sõit: suurendab või vähendab moonutuse hulka)
5. MIC: Balanced XLR mic input (mikrofon: tasakaalustatud XLR mikrofoni sisend)
6. OUT: Balanced XLR mono output (väljund: tasakaalustatud XLR mono väljund)
7. Power in (toide sisse)
8. USB connector to computer (USB-ühendus arvutiga)
9. Input level LED; green=signal, red=clip (sisendtaseme LED; roheline=signaal, punane=ülekoormus)
10. Filter: controls frequency band (filter: juhib sagedusriba)
11. MIC CONTROL via optional MP-75 mic: in=on (mikrofoni juhtimine valikulise MP-75 mikrofoni kaudu: sees=sees)
12. Effect on/off (efekt sisse/välja)

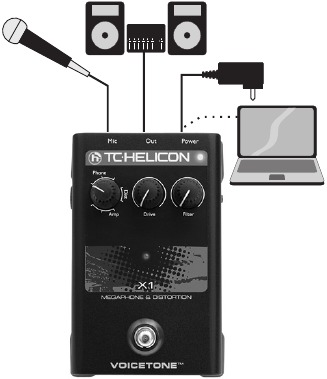

Ühendamine

MIC jack (mikrofoni pesa) - Ühendage oma mikrofon siia, kasutades tasakaalustatud XLR-kaablit. Fantoomtoide on alati sees.

OUT jack (väljundi pesa) - Ühendage oma PA-mikseri, teise VoiceTone pedaali või toitega kõlariga.

Power in (toide sisse) - Ühendage kaasasolev 12 V alalisvoolu toiteplokk.

Optional: (valikuline)
USB - Ühendage arvutiga, kus töötab TC-Helicon Voice-Support rakendus registreerimiseks, uusima versiooni saamiseks ja näpunäidete saamiseks.
Laadige VoiceSupport alla aadressilt www.tc-helicon.com

• Keerake PA maha, kui teete kõiki ühendusi
• VoiceSupporti uusim versioon on tasuta saadaval aadressilt www.tc-helicon.com\voicesupport
• USB-ühendus ei anna seadmele toidet

Fantoomtoide

VoiceTone'i üksikutel pedaalidel pole fantoomtoite sisselülitamiseks lülitit. Fantoomtoide on saadaval, kui toode on sisse lülitatud. Mikrofonid, mis ei vaja fantoomtoidet, töötavad korralikult.

Esmakordne seadistamine ja kasutamine

1. Keerake oma PA peamine helitugevus või kanal, millega ühendate, maha.
2. Ühendage vahelduvvooluadapter seadme toiteks. Seadme toite olemasolu kinnitamiseks lülitage jalglülitit.
3. Ühendage oma mikrofon ja PA, nagu on näidatud diagrammil. Otseesituse jaoks pole USB-ühendus arvutiga vajalik.
4. Laulge oma mikrofoni, reguleerides samal ajal MIC GAIN (mikrofoni võimenduse) juhtnuppu nii, et sisendtaseme LED vilgub rohelisest oranžiks. Lühikesed punased vilkumised LED-il teie kõige valjema laulmise ajal on korras.
5. Valige stiil.
6. Aktiveerige efekt jalglülitiga (LED süttib).
7. Laulge, keerates samal ajal aeglaselt oma PA helitugevust mugavale tasemele.

OLULINE MÄRKUS TAGASISIDE KOHTA

X1 efektid tekitavad tõenäolisemalt mikrofoni tagasisidet kui muud efektid, nagu kaja või reverb. Kuigi on tehtud kõik jõupingutused, et muuta toode tagasisidekindlamaks, sealhulgas helivärava lisamine (vt allpool) ja hoolikas stiili loomine, võib tagasiside siiski tekkida valjude monitoride, PA kõlarite lähedase paigutuse jms korral. Kasutage madalaid helitugevusi, kui lülitate efekti uues seadistuses esimest korda sisse.

Stiilivalija

"Stiilid" on eelseadistatud efektid, mis pakuvad laia valikut helisid, mida saate kiiresti laadida. Need on rühmitatud kolme kategooriasse:

Phone: (telefon) Need kolm stiili taastavad telefonide ja megafonide helid. Nad kasutavad EQ-d, mis kitsendab sagedusriba ja lisab kitsa kohaloleku tipu, et neid seadmeid emuleerida.
Dist (distortion): (moonutus) Need kaks stiili tekitavad täieliku ribalaiusega moonutusefekte. Kumbki neist ei kasuta EQ-d sagedusriba kitsendamiseks, nagu Phone (telefon) ja Amp (võimendi) stiilid. Kahte stiili võiks iseloomustada kui "palju moonutusi" ja "palju rohkem moonutusi"!
Amp: (võimendi) Need kolm stiili kasutavad moonutuse ja riba piiramise EQ kombinatsiooni, et saavutada heli, mis sarnaneb võimendatud seadmetega, nagu kitarrivõimendid.

Sõidu juhtnupp

Mis tahes valitud stiili saab ajutiselt muuta Drive (sõidu) juhtnupuga. See juhtnupp võib lisada või vähendada moonutusi, mis on praeguses stiilis eelseadistatud. See on kasulik, kui peate tasakaalustama oma laulusõnade arusaadavust (vähem moonutusi) ja oma esituse intensiivsust (rohkem moonutusi). Igal stiilil on erinev moonutuse kõla, et võimaldada teile maksimaalset tonaalset ulatust. Kui muudate stiile, siis redigeeritud seade kaob, kuigi saate hiljem nupu indikaatori kaudu uuesti ligikaudu samale positsioonile reguleerida.

Filtri juhtnupp

See juhtnupp võimaldab teil ajutiselt reguleerida praeguse stiili EQ sagedusriba. Stiilide vahel on jaotatud 3 filtritüüpi, et pakkuda maksimaalset helilist paindlikkust: Hi Pass (Low Cut) (kõrge läbilase (madala lõige)), Low Pass (Hi Cut) (madal läbilase (kõrge lõige)) ja Band Pass (riba läbilase). Jällegi, mis tahes seade, mille sellel juhtnupul teete, kaob stiilide muutmisel.

Värav

X1-s on efekt, mis aitab kontrollida tagasisidet, mida nimetatakse väravaks (Gate). Kuna tagasiside tekib sageli siis, kui efekt on sisse lülitatud, kuid te ei laula veel, sulgeb värav mikrofoni, kuni laulate piisavalt valju helitugevusega, et värav "avada". Võib-olla olete märganud, et mõned teie laulmise vaiksed osad, nagu S-helid või kui laulate mikrofonist kaugemal, pole efekti sees olles kuulda. See on värav, mis töötab tagasiside minimeerimiseks.
Värava reguleerimiseks: Hoides jalglülitit all, keerake Filter (filtri) nuppu keskmisest vaikeasendist paremale, nii et peate värava avamiseks valjemini laulma (kõrgem lävi). Reguleerige keskmest vasakule, nii et vaiksem laulmine avab värava (madalam lävi). Valjude PA/monitoride korral peate tõenäoliselt keerama nuppu paremale.

Globaalse efekti helitugevuse trimmimine

Soovi korral saate efekti aktiivset taset tõsta või langetada võrreldes efekti väljalülitatud tasemega. Saate efekti taset tõsta olukordades, kus tagasiside pole nii suur probleem, või langetada seda, kui tagasiside on probleem.
Globaalse efekti trimmimise reguleerimiseks: Hoides jalglülitit all, keerake Drive (sõidu) juhtnuppu keskmisest vaikeasendist paremale, et tõsta taset kuni 6 dB, või keerake seda vasakule, et vähendada taset kuni 6 dB.

Mitme VoiceTone'i üksiku pedaali kasutamine

Võimalik (isegi soovitatav!) on kasutada korraga rohkem kui ühte VoiceTone Singles pedaali. Peate reguleerima ainult ahela esimese pedaali MIC GAIN (mikrofoni võimenduse) juhtnuppu. Ülejäänutel peaks MIC GAIN olema seatud minimaalsesse (täielikult vasakule) asendisse. Pedaalide järjekord on oluline. Signaalivoo jaoks vaadake järgmist:

Microphone > T1 > C1 > D1 > H1 > X1 > E1 > R1 > To PA (mikrofon > T1 > C1 > D1 > H1 > X1 > E1 > R1 > PA-sse)

Mikrofoni juhtimise funktsiooni kasutamine

Mic Control (mikrofoni juhtimine) võimaldab teil peamise efekti sisse ja välja lülitada valikulise TC-Helicon MP-75 mikrofoniga. Igal VoiceTone Single pedaalil on lüliti nimega MIC CONTROL (mikrofoni juhtimine), mida saab sisse lükata, võimaldades selle pedaali kaugjuhtimisega sisse/välja lülitamist. Mikrofoni juhtimist saab kasutada ühe või mitme pedaali jaoks mis tahes või kõigil pedaalidel. Kui mikrofoni juhtimist ei soovita, veenduge, et mikrofoni juhtimise lüliti on väljas.

Lisanippe tagasiside vältimiseks

• Veenduge, et teie monitori ja/või PA kõlarid ei oleks suunatud otse teie mikrofoni esiosa poole
• Laulge mikrofoni lähedal, isegi puudutades huultega võre
• Proovige superkardioidset dünaamilist mikrofoni, nagu TC-Heliconi MP-75 ja MP-70
• Seadke oma PA kanali EQ ja üldine graafiline EQ lamedamaks või välja
• Pange oma bänd vaiksemalt mängima

KKK

Miks ma kuulen moonutusi, kui efekt on välja lülitatud?
Tõenäoliselt on MIC GAIN (mikrofoni võimenduse) nupp liiga kõrgele seatud. Veenduge, et sisend-LED on enamasti roheline, ainult lühikeste ja haruldaste punaste tippudega. Kui kuulete moonutusi efekti sees olles, töötab see õigesti!

Kas ma saan toodet kasutada abisaatmisel/tagastamisel?
Jah. Veenduge, et MIC GAIN (mikrofoni võimenduse) nupp on seatud minimaalseks, et võtta vastu liinitaseme signaali teie mikserist. Pange tähele, et müratase võib selles seadistuses veidi tõusta.

Kas ma vajan mikseriga ühendamiseks DI-kasti?
Ei.

Miks toode lülitab efekti ise sisse ja välja?
See võib juhtuda, kui MIC CONTROL (mikrofoni juhtimise) nupp on sisse lükatud ja mikrofoni sisend on ühendatud mikseri saatmisega, millel on "pseudo tasakaalustatud" väljundid. Kui te ei kasuta ainult TC-Helicon MP-75 mikrofoni koos mikrofoni juhtimise funktsiooniga, peaks MIC CONTROL (mikrofoni juhtimise) nupp olema väljas.

Tehnilised andmed

Pideva arenduse tõttu võidakse neid spetsifikatsioone ette teatamata muuta
