Fluke 1630-2/1630-2 FC – maandusklambri kasutusjuhend

Sissejuhatus

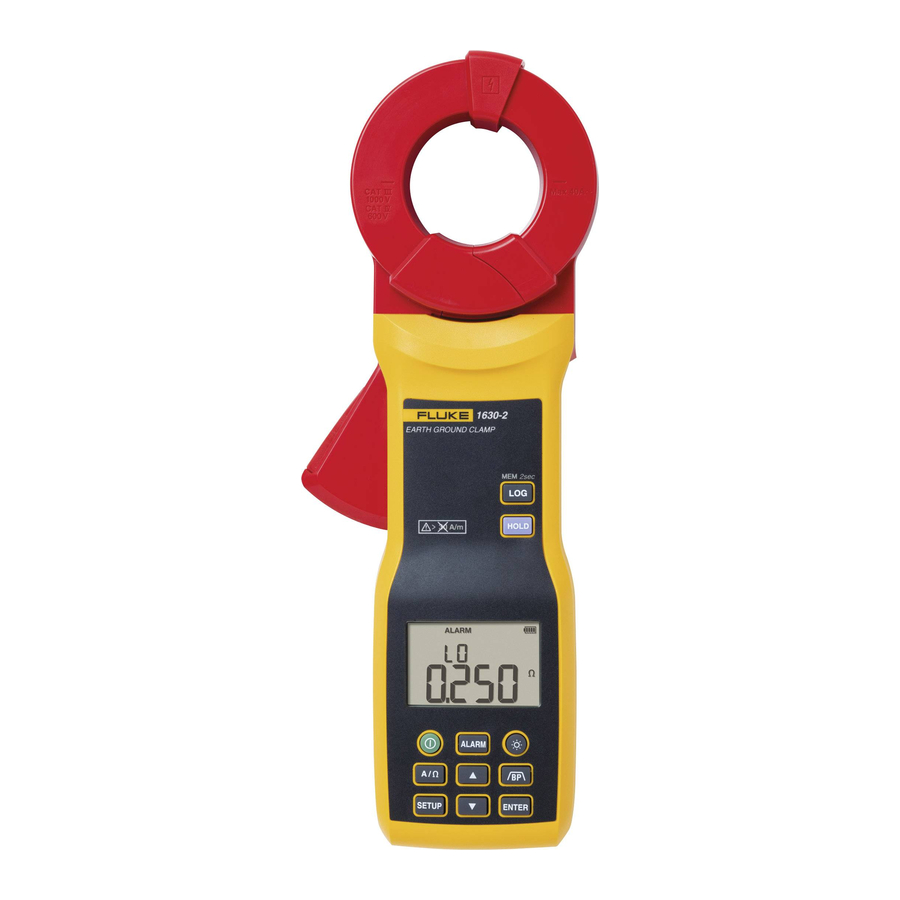

Fluke 1630-2/1630-2 FC maandusklamber (edaspidi toode või klamber) on käeshoitav akutoitel klamber, mis mõõdab maandustakistust ilma täiendavate maandusvarrasteta ja vahelduvvoolu lekkevoolu. Klamber on kasutusel mitme maandusega süsteemides ilma testitavat maandust lahti ühendamata.
Klambri abil saab kasutada järgmisi rakendusi.

• Kõrgepingemastide, hoonete, mobiiltelefonide alajaamade ja RF-saatjate maandustakistuse ja vahelduvvoolu lekkevoolu testid
• Piksekaitsesüsteemide kontrollimine

1630-2 FC toetab Fluke Connecti traadita süsteemi (ei pruugi olla saadaval kõigis piirkondades). Fluke Connect on süsteem, mis ühendab teie klambri traadita ühenduse kaudu nutitelefoni või tahvelarvutis oleva rakendusega. Rakendus kuvab nutitelefoni või tahvelarvuti ekraanil maandustakistuse mõõtmised. Saate need mõõtmised ja pildid salvestada Fluke Connecti pilvesalvestusse ja jagada neid oma meeskonnaga. Lisateabe saamiseks vt Fluke Connecti traadita süsteem.

Teie saadetis sisaldab:

• 1630-2 või 1630-2 FC maandusklamber
• AA leelispatareid, IEC LR6 (x4, paigaldatud)
• Takistuse testimise/kontrolli ahel
• Ohutusteave ja kiirjuhend (1630-2/1630-2 FC kasutusjuhendi allalaadimiseks minge aadressile www.fluke.com).
• Kandekott

Kuidas Fluke’iga ühendust võtta

Fluke’iga ühenduse võtmiseks helistage ühele järgmistest telefoninumbritest.

• USA tehniline tugi: 1-800-44-FLUKE (1-800-443-5853)
• Kalibreerimine/parandus USA: 1-888-99-FLUKE (1-888-993-5853)
• Kanada: 1-800-36-FLUKE (1-800-363-5853)
• Euroopa: +31 402-675-200
• Jaapan: +81-3-6714-3114
• Singapur: +65-6799-5566
• Muu maailm: +1-425-446-5500

Või külastage Fluke’i veebisaiti aadressil www.fluke.com.
Toote registreerimiseks külastage veebilehte http://register.fluke.com.
Uusima kasutusjuhendi lisamaterjali vaatamiseks, printimiseks või allalaadimiseks külastage veebilehte http://us.fluke.com/usen/support/manuals.

Ohutusteave

tähistab tingimusi ja protseduure, mis on kasutajale ohtlikud.
tähistab tingimusi ja protseduure, mis võivad toodet või testitavaid seadmeid kahjustada.

Võimaliku elektrilöögi, tulekahju või kehavigastuste vältimiseks:

• Lugege kõik juhised hoolikalt läbi.
• Enne toote kasutamist lugege läbi kogu ohutusteave.
• Ärge muutke toodet ja kasutage seda ainult ettenähtud viisil, vastasel juhul võib toote pakutav kaitse väheneda.
• Ärge kasutage toodet plahvatusohtliku gaasi, auru või niiskes või märjas keskkonnas.

• Enne iga kasutamist kontrollige toodet. Kontrollige, kas klambril on pragusid või kas puuduvad tükid või väljundkaabli isolatsioon on kahjustatud. Samuti kontrollige, kas komponendid on lahti või nõrgenenud. Kontrollige hoolikalt lõugade ümber olevat isolatsiooni.
• Järgige kohalikke ja riiklikke ohutusnõudeid. Kasutage isikukaitsevahendeid (heakskiidetud kummikindaid, näokaitset ja leegikindlaid riideid), et vältida elektrilöögi ja kaarekahjustusi ohtlike pingestatud juhtmete korral.
• Kasutage kõigi mõõtmiste jaoks tootega heaks kiidetud mõõtekategooria (CAT), pinge ja voolutugevusega tarvikuid (proovid, mõõtejuhtmed ja adapterid).
• Ärge kasutage toodet, kui see on muudetud või kahjustatud.
• Kahjustuse korral lülitage toode välja.
• Ärge kasutage toodet, kui see töötab valesti.

• Ärge kasutage toodet üle selle nimisageduse.
• Piirake töö määratud mõõtekategooria, pinge või voolutugevuse näitajatega.
• Ärge puudutage pingeid >30 V ac rms, 42 V ac peak või 60 V dc.
• Hoidke toodet taktiilse barjääri taga.
• Enne toote kasutamist peab patareipesa luuk olema suletud ja lukustatud.
• Vale mõõtmise vältimiseks vahetage patareid välja, kui kuvatakse tühja patarei indikaator.
• Eemaldage patareid, kui toodet ei kasutata pikema aja jooksul või kui seda hoitakse temperatuuril üle 50 °C. Kui patareisid ei eemaldata, võib patarei lekkimine toodet kahjustada.

• Ärge kasutage toodet, kui katted on eemaldatud või korpus on avatud. Võimalik on ohtlik pinge.
• Enne kasutamist parandage toode, kui patarei lekib.
• Kasutage ainult määratud varuosi.
• Laske toodet remontida volitatud tehnikul.
• Enne toote puhastamist eemaldage sisendsignaalid.
• Ärge kasutage seadet väliste madalsageduslike magnetväljade korral >30 A/m.

Tootel ja selles kasutusjuhendis kasutatud sümbolid on selgitatud tabelis 1.

Tabel 1. Sümbolid

Sümbol	Kirjeldus	Sümbol	Kirjeldus
	HOIATUS. OHU OHT.		Patarei
	HOIATUS. OHTLIK PINGE. Elektrilöögi oht.		CSA Group on sertifitseerinud Põhja-Ameerika ohutusstandarditele vastavuse.
	Tutvuge kasutusjuhendiga.		Vastab Euroopa Liidu direktiividele.
	Rakendamine ümber isoleerimata ohtlike pingestatud juhtmete ja nende eemaldamine on lubatud.		Vastab asjakohastele Austraalia EMC standarditele.
	Topeltisolatsiooniga		Sertifitseeritud TÜV SÜD Product Service poolt.
	Ärge kasutage seadet väliste madalsageduslike magnetväljade korral >30 A/m.		Vastab asjakohastele Lõuna-Korea EMC standarditele.
	Hiina metroloogiasertifikaadi märk Hiina Rahvavabariigis (HRV) valmistatud mõõteriistadele.
	Mõõtekategooria III kehtib hoonete madalpinge MAINS-installatsiooni jaotusosaga ühendatud test- ja mõõteahelatele.
	Mõõtekategooria IV kehtib hoonete madalpinge MAINS-installatsiooni allikaga ühendatud test- ja mõõteahelatele.
	See toode vastab elektri- ja elektroonikaseadmete jäätmete direktiivi märgistusnõuetele. Kinnitatud silt näitab, et te ei tohi seda elektri-/elektroonikatoodet visata olmejäätmete hulka. Tootekategooria: viidates elektri- ja elektroonikaseadmete jäätmete direktiivi I lisa seadmetüüpidele, on see toode klassifitseeritud kategooriasse 9 „Seire- ja juhtimisseadmed“. Ärge visake seda toodet sorteerimata olmejäätmete hulka.

Enne alustamist

See jaotis sisaldab teavet, mida enne klambri kasutamist teada.

Võimaliku elektrilöögi, tulekahju või kehavigastuste vältimiseks:

• Optimaalsete näitude saamiseks veenduge, et juht on paigutatud lõugade joondusmärkide vahele.
• Veenduge, et lõuad on juhi suhtes risti.
• Ärge kasutage funktsiooni HOLD (hoidmine) tundmatute potentsiaalide mõõtmiseks. Kui HOLD (hoidmine) on sisse lülitatud, ei muutu ekraan erineva potentsiaali mõõtmisel.
• Vahetage patareid kohe välja, kui ilmub tühja patarei indikaator.

Sisse-/väljalülitamine

Klambril on sisse-/väljalülitusnupp:

1. Klambri sisselülitamiseks vajutage .
2. Klambri väljalülitamiseks vajutage ja hoidke all nuppu >2 s.

Kui automaatne väljalülitus on sisse lülitatud, lülitub klamber välja pärast 20-minutilist mittekasutamist. Selle funktsiooni seadistamise kohta lisateabe saamiseks vt Automaatne väljalülitus.

Ekraani funktsioonid ja juhtnupud

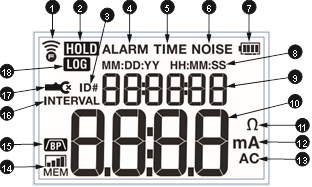

Ekraani funktsioonide ja nuppude juhtseadiste kohta vaadake tabelit 2 ja tabelit 3.

Tabel 2. Ekraani funktsioonid

	Üksus	Kirjeldus	Üksus	Kirjeldus
	1	Fluke Connect	10	Mõõteväärtus või kohandatud säte
	2	Hold (hoidmine)	11	Oomi funktsioon
	3	ID#	12	Vool mA või A
	4	Alarm	13	Voolu tüüp on vahelduvvool
	5	Set Time (aja määramine)	14	Kasutuses olev mälu
	6	Maanduselektroodis/vardas oleva müra indikaator	15	Filter on sisse lülitatud (ribalaius 40 Hz kuni 70 Hz)
	7	Patarei	16	Logimise intervalli seaded
	8	Kuupäeva/kellaaja vorming	17	Lõuad on avatud
	9	Kuupäev/kellaaeg/ID number	18	Logi seadistamine või uurimine

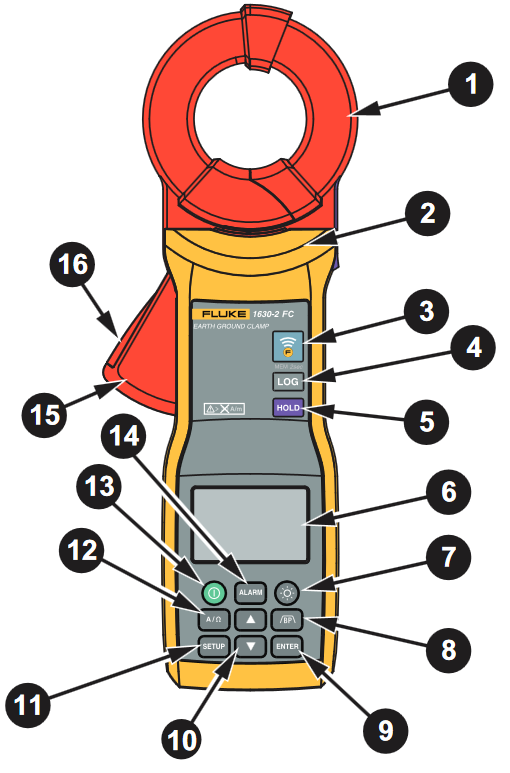

Tabel 3. Juhtnupud

	Üksus	Kirjeldus
	1	Lõug
	2	Taktiilne barjäär
	3	Fluke Connect (raadio) sisse/välja
	4	Mõõtmiste salvestamine
	5	Kuvatud väärtuse hoidmine
	6	LCD
	7	Taustvalgustus
	8	Filtri sisse/välja
	9	Enter (sisesta)
	10	Väärtuse suurendamine/vähendamine
	11	Klambri sätete muutmine
	12	Mõõtmise tüübi valimine
	13	Sisse/välja
	14	Alarm
	15	Lõua päästik
	16	Lõua päästiku lukk

Seadistamine

Nende sätete muutmiseks vajutage :

• Logimisintervall
• Häirelävi
• Aeg
• Klambrisätted

Logimisintervall

Andmete logimise ajaintervall on mõõtmiste vaheline aeg.
Logimisintervalli seadmiseks:

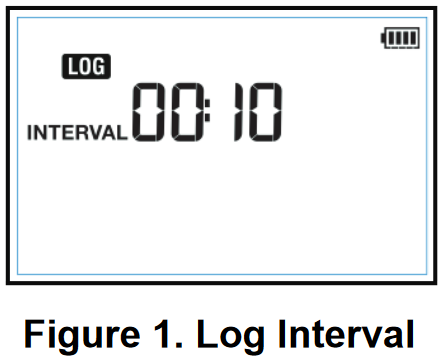

1. Vajutage , kuni ekraanil kuvatakse LOG INTERVAL. Vt joonis 1.
   Intervall on näidatud vormingus minutid: sekundid ja on reguleeritav vahemikus 00:00 kuni 59:59.
2. Muutmisrežiimi lubamiseks vajutage . Numbrid hakkavad vilkuma.

3. Intervalli 1 sekundi võrra suurendamiseks/vähendamiseks vajutage .
4. Pärast väärtuse valimist vajutage , kuni numbrid lakkavad vilkumast.
5. Mõõtmisrežiimi naasmiseks vajutage .

Häirelävi

Häirerežiimis kuvatakse ekraanil ALARM ja piipar annab helisignaali, kui mõõtmistulemus on seatud lävist väljaspool. Klamber võrdleb näitu kõrgete ja madalate väärtustega. Kui näit on kõrgem kui kõrge väärtus, piiksub klamber ja ekraanil kuvatakse . Kui näit on madalam kui madal väärtus, piiksub klamber ja ekraanil kuvatakse .
Häireläve seadmiseks:

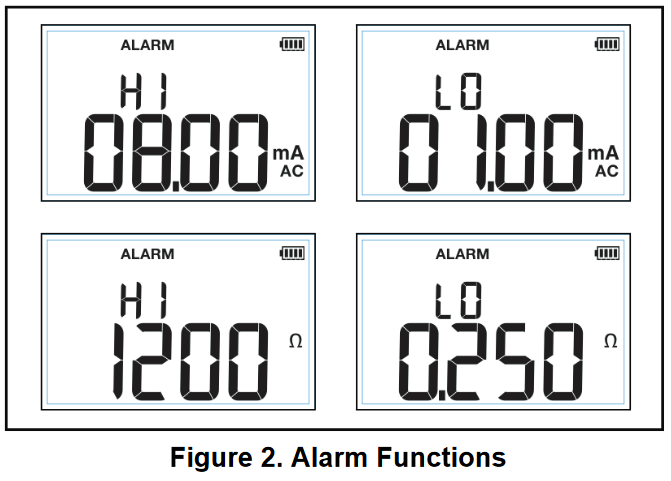

1. Vajutage , kuni ekraanil kuvatakse ALARM. Vt joonis 2.


2. Tüübi valimiseks (Amps HI, Amps LO, Ohms LO või Ohms HI) vajutage .
3. Väärtuse suurendamiseks/vähendamiseks vajutage .
4. Praeguse sisendi kinnitamiseks ja järgmise sätte juurde liikumiseks vajutage .
5. Mõõtmisrežiimi naasmiseks vajutage .

Aeg/kell

Klambril on ajaseade, mida kasutatakse logitud andmete ajatemplina.
Ajaseade kontrollimiseks või reguleerimiseks:

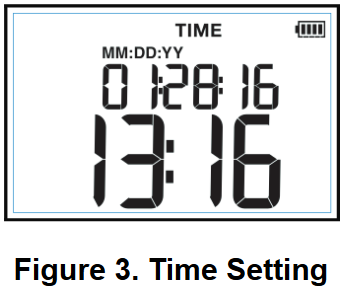

1. Vajutage , kuni ekraanil kuvatakse TIME. Vt joonis 3.


2. Vajutage , kuni muudetav number hakkab vilkuma.
3. Vilkuma lükatud numbri väärtuse suurendamiseks/vähendamiseks vajutage .
4. Pärast väärtuse valimist vajutage , kuni numbrid lakkavad vilkumast.
5. Mõõtmisrežiimi naasmiseks vajutage .

Klambrisätted

Klambril on nende alamfunktsioonide jaoks menüü Setup (seadistamine):

• Taustavalguse automaatne väljalülitamine
• Automaatne väljalülitus
• Püsivara versioon

Taustavalguse automaatne väljalülitamine

Ekraani taustavalgus parandab nähtavust hämaras valguses. Aku säästmiseks lülitage taustavalgus välja.
Taustavalguse valiku muutmiseks:

1. Vajutage , kuni ekraanil kuvatakse :. Vt joonis 4.

2. Sätte sisse- ja väljalülitamiseks vajutage . Ekraan värskendatakse, et kuvada praegune seade:
   • On (sees): taustavalgus lülitub välja 2 minuti pärast
   • Off (väljas): taustavalgus ei lülitu välja
3. Praeguse sisendi kinnitamiseks ja järgmise sätte juurde liikumiseks vajutage .
4. Mõõtmisrežiimi naasmiseks vajutage .

Automaatne väljalülitus

Aku säästmiseks saate seadistada klambri toite automaatseks väljalülitamiseks pärast 20-minutilist kasutamata jätmist.
Automaatse väljalülituse valiku muutmiseks:

1. Vajutage , kuni ekraanil kuvatakse :.

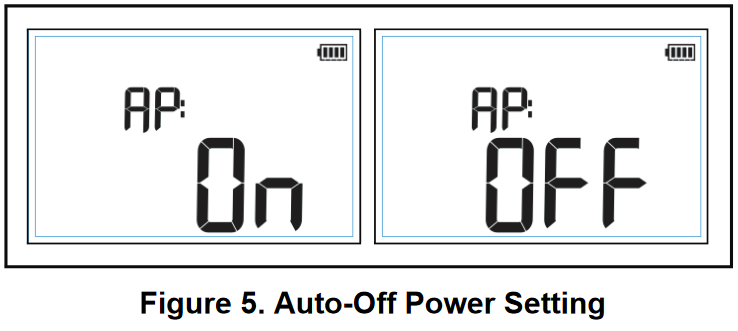

2. Vajutage , kuni ekraanil kuvatakse :. Vt joonis 5.

3. Sätte sisse- ja väljalülitamiseks vajutage . Ekraan värskendatakse, et kuvada praegune seade:
   • On (sees): klamber lülitub välja 20 minuti pärast
   • Off (väljas): klamber ei lülitu välja
4. Praeguse sisendi kinnitamiseks ja järgmise sätte juurde liikumiseks vajutage .
5. Mõõtmisrežiimi naasmiseks vajutage .

Püsivara versioon

Klambri püsivara versiooni vaatamiseks:

1. Vajutage , kuni ekraanil kuvatakse :.

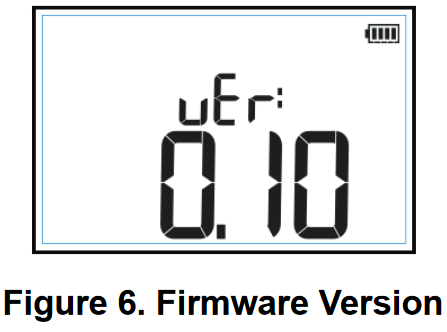

2. Vajutage , kuni ekraanil kuvatakse : ja versiooni number. Vt joonis 6.


3. Mõõtmisrežiimi naasmiseks vajutage .

Kuidas klambrit kasutada

See jaotis räägib sellest, kuidas seadistada klamber maandustakistuse testideks, vahelduvvoolu lekkevoolu mõõtmisteks ja Fluke Connecti traadita süsteemi jaoks.
Klambril on päästikul päästiku lukk. Lõua avamiseks lükake päästiku lukku ja päästikut koos.

Maandustakistuse mõõtmised

Klamber genereerib pinge testitavasse süsteemi ja indutseeritud voolu süsteemis mõõdab klamber. Klamber kasutab Ohmi seadust (R=U/I), et automaatselt arvutada takistuse mõõtmist.
Klambri kontrollimiseks enne maandustakistuse mõõtmisi:

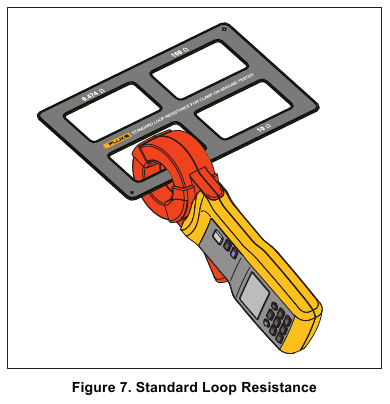

1. Asetage lõualuu standardsele silmuse takistusele. Vaadake joonist 7.


2. Veenduge, et ekraani näit on spetsifikatsiooni piires, vaadake tabelit 4.
   • Kui näit ei ole spetsifikatsiooni piires, puhastage lõualuu pead ja korrake samme 1 ja 2.
   • Kui näit on spetsifikatsiooni piires, eemaldage lõualuu standardse silmuse takistuse küljest. Klamber on valmis maandustakistuse mõõtmiseks.
     Tabel 4. Ekraani näidu spetsifikatsioonid

     Sisend (Ω)	Miinimum	Maksimum
     0.474	0.417	0.531
     0.5	0.443	0.558
     10	9.55	10.45
     100	96.0	104.0

Maandustakistuse mõõtmiste jaoks:

1. Avage lõualuu ja veenduge, et lõualuu on vaba tolmust, mustusest või muudest võõrkehadest.
2. Lülitage klamber sisse.
3. Vajutage et valida Ω funktsioon.
4. Kinnitage klamber mõõdetava elektroodi või maandusvarda külge.

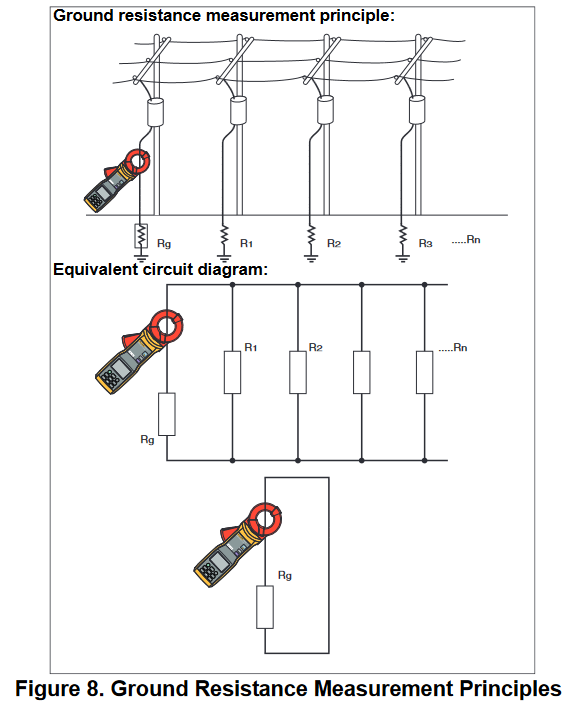

5. Lugege ekraanilt R_g (maandustakistus) väärtust. Joonis 8 illustreerib maandustakistuse mõõtmise põhimõtteid.


Märkus

• Kui maandusvardas on >3 A, kuvatakse ekraanil NOISE (MÜRA) ja klamber piiksub. Kui esineb müra, ei ole klambri näit kehtiv.
• Kui lõualuu komplekt avatakse mõõtmise ajal, kuvatakse ekraanil .

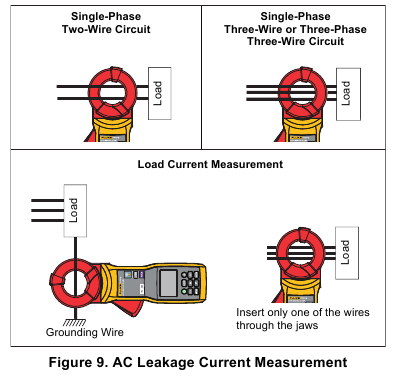

Vahelduvvoolu lekkevoolu mõõtmine

Elektromagnetilise induktsiooni põhimõttel on klambril rõngakujuline voolutrafo, mis koosneb metallist südamikust ja mähisest. Voolutrafo tunnetab magnetvälja, mida tekitab vool või testitavas juhis voolavate voolude vektorsumma. Seejärel tekitab voolutrafo voolu, mis on proportsionaalne juhis voolava vooluga.
Vahelduvvoolu lekkevoolu mõõtmise testi jaoks:

1. Avage lõualuu ja veenduge, et lõualuu on vaba tolmust, mustusest või muudest võõrkehadest.
2. Lülitage klamber sisse.
3. Vajutage et valida A funktsioon.
4. Kinnitage klamber mõõtmiseks elektroodi, juhi või maandusvarda külge. Joonis 9 näitab mitmeid ühenduse tüüpe vahelduvvoolu lekkevoolu mõõtmiseks.


5. Lugege ekraanilt lekkevoolu väärtust.

Mõõtmiste logimine

Klamber salvestab andmeid aja jooksul ja salvestab mällu >2000 mõõtmist määratud logimisintervalli järel.

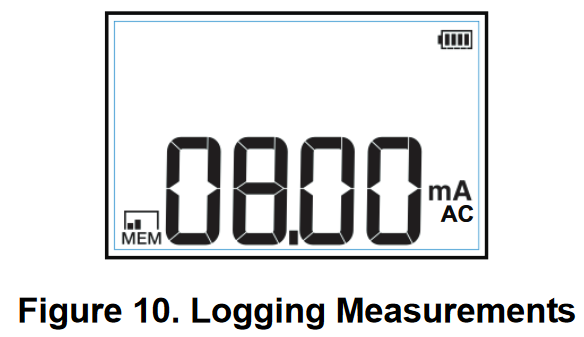

Mõõtmiste logimise alustamiseks vajutage . Ekraanil kuvatakse , mis näitab, et mõõtmiste logimine on pooleli. Vaadake joonist 10.

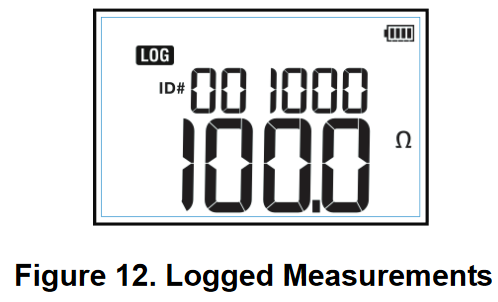

Mõõtmised salvestatakse teie määratud diskreetimisintervalli järel. Vaadake lisateavet jaotisest Logimisintervall.

Logimine peatub, kui:

• Klambri mälu on täis
• Klamber tuvastab tühja aku
• Vajutate uuesti

Märkus
Kui diskreetimisintervall on seatud 0 sekundile, salvestatakse ainult üks andmepunkt. Järgmise andmepunkti salvestamiseks vajutage uuesti . Mälukoht kuvatakse samuti umbes 1 sekundi jooksul.

Hoidmine

Vajutage et külmutada mõõtmise väärtus ekraanil.
Mõõtmiste jätkamiseks ja tegemiseks vajutage uuesti .

Filter

Lekkevoolu mõõtmise režiimis filtri sisse- ja väljalülitamiseks vajutage . Kui ekraanil kuvatakse , saab klamber eraldada 50/60 Hz põhisageduse harmoonilistest.

Fluke Connecti traadita süsteem

1630-2 FC toetab Fluke Connecti traadita süsteemi (ei pruugi olla saadaval kõikides piirkondades). Fluke Connect kasutab väikese võimsusega 802.15.4 traadita raadiotehnoloogiat, et ühendada klamber nutitelefoni või tahvelarvuti rakendusega. Traadita raadio ei põhjusta häireid arvesti mõõtmistes.
Rakendus näitab ühendatud klambri mõõtmisi teie nutitelefoni või tahvelarvuti ekraanil, salvestab need Fluke Connect Cloud™ salvestusruumi ja jagab teavet teie meeskonnaga.

Raadiosageduslikud andmed
Märkus
Muudatused või modifikatsioonid traadita 2,4 GHz raadios, mida Fluke Corporation ei ole sõnaselgelt heaks kiitnud, võivad tühistada kasutaja õiguse seadet kasutada.
Raadiosageduslike andmete kohta täieliku teabe saamiseks minge aadressile www.fluke.com/manuals ja otsige "Raadiosageduslike andmete klass B".

Fluke Connecti rakendus
Fluke Connecti rakendus töötab Apple'i ja Androidi mobiiltoodetega. Rakenduse saab oma nutiseadmesse alla laadida Apple App Store'ist ja Google Playst.


Fluke Connecti kasutamiseks:

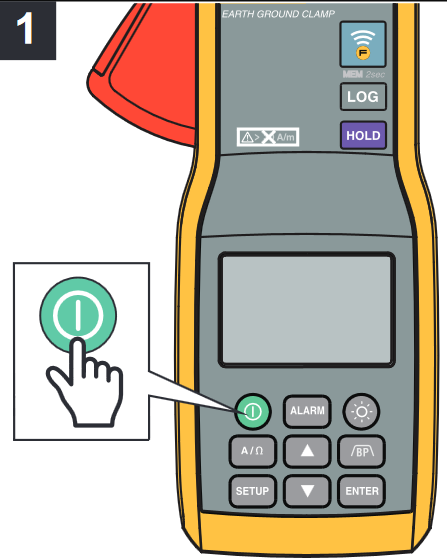

1. Lülitage klamber sisse.

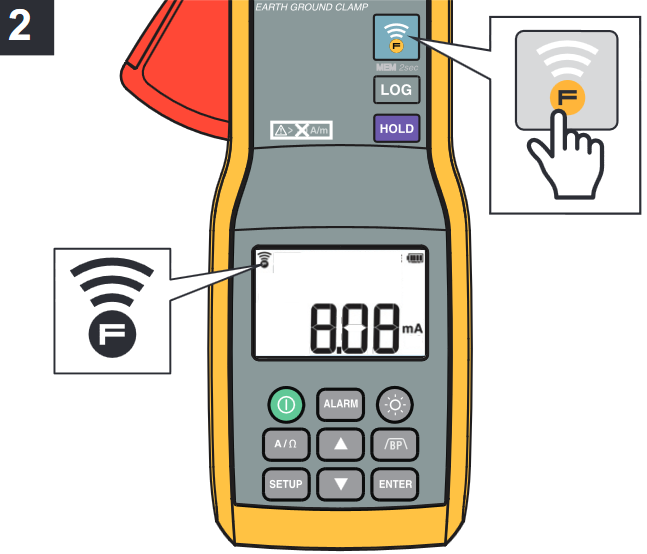

2. Raadio aktiveerimiseks klambri peal vajutage . Ekraanil kuvatakse .


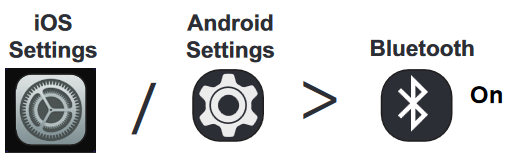

3. Minge oma nutitelefonis jaotisse Settings (Seaded) > Bluetooth. Veenduge, et Bluetooth on sisse lülitatud.

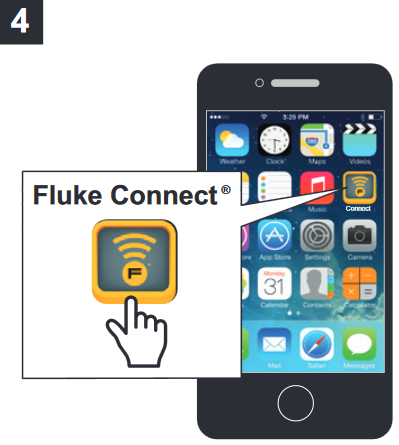

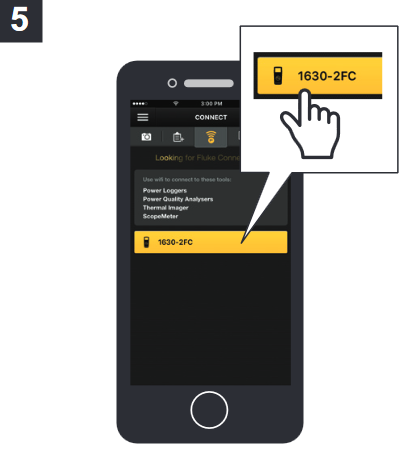

4. Minge rakendusse Fluke Connect ja valige ühendatud Fluke'i tööriistade loendist 1630-2FC.

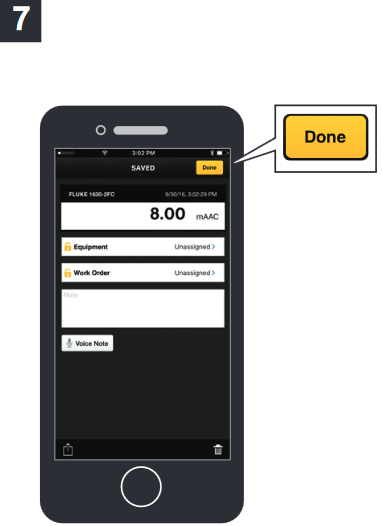

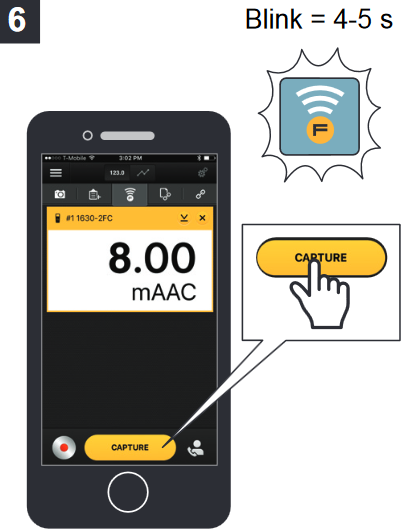

   Nüüd saate rakendusega mõõtmisi teha, salvestada ja jagada. Minge aadressile www.flukeconnect.com, et saada rohkem teavet rakenduse kasutamise kohta.


5.

6.


Mälu

Klambri mällu saate logida >2000 mõõtmist.

Vaata mälu

Mällu logitud mõõtmiste vaatamiseks:

1. Mälurežiimi sisenemiseks vajutage ja hoidke >2 s all. Ekraanil kuvatakse ID#-ga kõige hiljutisem logitud mõõtmine. Vaadake joonist 12.


2. Järgmise või eelmise ID# (mälukoha) juurde minemiseks vajutage . ID# veereb üle, kui jõuate esimese või viimase kirjeni.

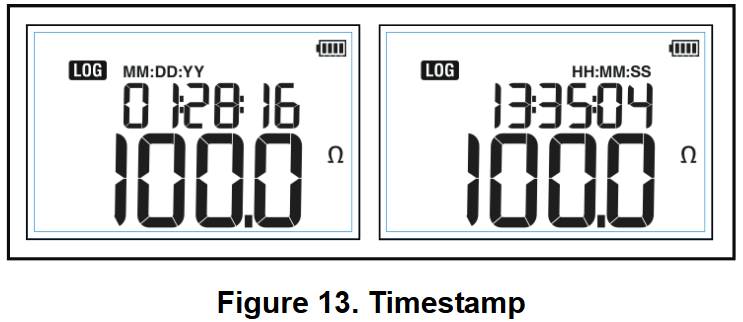

3. Logitud mõõtmise aja või kuupäeva kuvamiseks vajutage et lülitada ekraan ümber. Vaadake joonist 13.


Tühjenda mälu

Mälu tühjendamiseks:

1. Mõõtmisrežiimis vajutage ja hoidke samaaegselt all .
2. Tühjendamise kinnitamiseks ja lõpetamiseks vajutage . Klamber läheb automaatselt tagasi mõõtmisrežiimi.

Hooldus

Elektrilöögi, tulekahju või kehavigastuste vältimiseks:

• Ärge kasutage toodet eemaldatud katete või avatud korpusega. Võimalik on ohtlik pinge kokkupuude.
• Parandage toode enne kasutamist, kui aku lekib.
• Kasutage ainult määratud varuosi.
• Laske toodet parandada heakskiidetud tehnikul.
• Enne toote puhastamist eemaldage sisendsignaalid.
• Ärge kasutage HOLD (HOIDMINE) funktsiooni tundmatute potentsiaalide mõõtmiseks. Kui HOLD (HOIDMINE) on sisse lülitatud, ei muutu ekraan, kui mõõdetakse erinevat potentsiaali.

Klambri hooldus

Klambri kahjustamise vältimiseks ärge kasutage puhastamiseks aromaatseid süsivesinikke ega klooritud lahusteid. Need lahused reageerivad klambri plastidega.
Puhastage korpust niiske lapi ja nõrga pesuvahendiga. Ärge kasutage lahusteid ega abrasiivseid puhastusvahendeid.

Aku vahetamine

Väärnäitude vältimiseks, mis võivad põhjustada elektrilöögi või kehavigastusi, vahetage patareid välja niipea, kui ilmub madala aku indikaator .
Aku vahetamiseks:

1. Klambri väljalülitamiseks vajutage ja hoidke >2 s all.
2. Aku vahetamise kohta üksikasjade saamiseks vaadake tabelit 5.

Osad ja tarvikud

Lugege see juhend läbi, et tagada toote õige kasutamine. Kui klamber ei lülitu sisse, kontrollige akut.
Asendusosad ja tarvikud on toodud tabelis 5. Lisateavet osade ja tarvikute kohta leiate jaotisest Kuidas võtta ühendust ettevõttega Fluke.

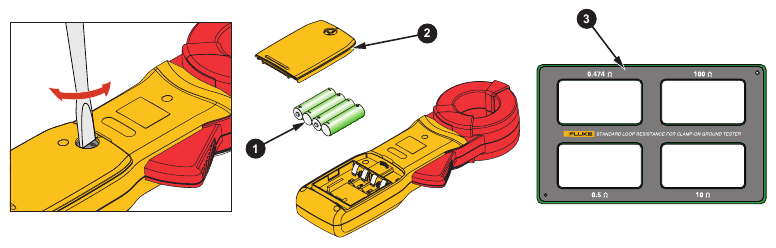

Tabel 5. Tarvikud ja asendusosad

Üksus	Kirjeldus	Fluke'i osa või mudelinumber
1	AA leelispatarei, IEC LR6 (vajalik 4 tk)	373756
2	Aku luugi komplekt	4779851
3	Standardne ahela takistus	4799496

Elektrilised spetsifikatsioonid

Maksimaalne pinge maanduse suhtes: 1000 V
Aku tüüp: AA leeliseline IEC LR6 (x4)
Aku kestvus: >15 tundi maandustakistuse mõõtmise režiimis, taustavalgus ja RF-režiim on välja lülitatud
Sagedusvahemik
Filter VÄLJAS: 40 Hz kuni 1 kHz
Filter SEES: 40 Hz kuni 70 Hz
Sissetungikaitse: IEC 60529: IP30, kui lõuad on suletud
LCD
Digitaalne näit: 9999 loendust
Värskendussagedus: 4/sekundis
Temperatuur
Töö: -10°C kuni +50°C
Hoiustamine: -20°C kuni +60°C
Tööniiskus:
Mittekondenseeruv (<10°C)
≤ 90% RH (temperatuuril 10°C kuni 30°C)
≤ 75% RH (temperatuuril 30°C kuni 40°C)
≤ 45% RH (temperatuuril 40°C kuni 50°C)
(mittekondenseeruv)
Kõrgus
Töö: 2000 m
Hoiustamine: 12 000 m
Võrdlustemperatuur: 23°C ±5°C (73°F ±9°F)
Temperatuurikoefitsient: 0,15% x näit/ °C (<18°C või >28°C)
Ülekoormuse näit: OL
Andmete logimise maht: >2000 andmepunkti
Andmete logimise intervall: 1 sekund kuni 59 minutit ja 59 sekundit
Ohutus
Üldine: IEC 61010-1: saasteaste 2 IEC 61557-1
Mõõtmine: IEC 61010-2-032: CAT IV 600 V / CAT III 1000 V
Lekkevoolu mõõtmise vooluklamber: IEC 61557-13: klass 2, ≤30 A/m
Takistus maandusega: IEC 61557-5
Kaitsemeetmete tõhusus: IEC 61557-16: piirsagedus 20 kHz (-3 dB)
Elektromagnetiline ühilduvus (EMC)
Rahvusvaheline: IEC 61326-1: kaasaskantav elektromagnetiline keskkond CISPR 11: rühm 1, klass B, IEC 61326-2-2
Rühm 1: seadmed on tahtlikult genereerinud ja/või kasutavad juhtivuse kaudu seotud raadiosageduslikku energiat, mis on vajalik seadmete sisemiseks toimimiseks.
Klass B: seadmed sobivad kasutamiseks kodumajapidamistes ja ettevõtetes, mis on otseselt ühendatud madalpingevõrguga, mis varustab koduseks kasutamiseks mõeldud hooneid.
CISPR 11 nõutud tasemeid ületavad emissioonid võivad tekkida, kui seadmed on ühendatud katseobjektiga.
Korea (KCC): klassi A seadmed (tööstuslikud ringhäälingu- ja sideseadmed)
Klass A: seadmed vastavad tööstuslike elektromagnetiliste laineseadmete nõuetele ja müüja või kasutaja peaks seda arvesse võtma. Need seadmed on mõeldud kasutamiseks ärikeskkonnas ja neid ei tohi kasutada kodudes.
USA (FCC): 47 CFR 15 alajagu B. Seda toodet peetakse klausli 15.103 kohaseks vabastatud seadmeks.
Traadita raadio
Sagedusvahemik: 2412 MHz kuni 2462 MHz
Väljundvõimsus: <10 mW
Raadiosageduse sertifitseerimine: FCC ID:T68-FBLE IC:6627A-FBLE

Üldised tehnilised andmed

Juhi suurus: ligikaudu 40 mm
Mõõtmed (P x L x K): 283 mm x 105 mm x 48 mm
Kaal: 880 g

Maandusahela takistus
Mõõtmise sagedus: 3,333 kHz.

Vahemik	Täpsus [1] ± (% näidust + Ω)
0,025 Ω kuni 0,249 Ω	1,5% + 0,020 Ω
0,250 Ω kuni 0,999 Ω	1,5% + 0,050 Ω
1,000 Ω kuni 9,999 Ω	1,5% + 0,100 Ω
10,00 Ω kuni 49,99 Ω	1,5% + 0,30 Ω
50,00 Ω kuni 99,99 Ω	1,5% + 0,50 Ω
100,0 Ω kuni 199,9 Ω	3,0% + 1,0 Ω
200,0 Ω kuni 399,9 Ω	5,0% + 5,0 Ω
400 Ω kuni 599 Ω	10,0% + 10 Ω
600 Ω kuni 1500 Ω	20,00 %
[1] Ahela takistus ilma induktiivsuseta, juht on keskel.

AC lekkevool mA
Tõeline rms, haritegur CF ≤3

Vahemik	Resolutsioon	Täpsus [1] ± (% näidust + mA)
0,200 mA kuni 3,999 mA	1 μA	2,0% + 0,05 mA
4,00 mA kuni 39,99 mA	10 μ A	2,0% + 0,03 mA
40,0 mA kuni 399,9 mA	100 μ A	2,0% + 0,3 mA
0,400 A kuni 3,999 A	1 mA	2,0% + 3 mA
4,00 A kuni 39,99 A	10 mA	2,0% + 30 mA
[1] Kehtib signaali sageduse korral: 40 Hz kuni 1 kHz, kui Filter on seatud asendisse OFF 40 Hz kuni 70 Hz, kui Filter on seatud asendisse ON

©2017 Fluke Corporation. Kõik õigused kaitstud.
Tehnilisi andmeid võidakse ette teatamata muuta.
Kõik tootenimed on vastavate ettevõtete kaubamärgid.

Viited

• Fluke Corporation: Fluke Electronics, Calibration and Networks
• View all Fluke Products | Fluke
• Fluke Connect tools and software for preventive maintenance and condition monitoring
• Fluke Registration
• Fluke Manuals: Discontinued Legacy and Current Product Manuals | Fluke
• Fluke Manuals: Discontinued Legacy and Current Product Manuals | Fluke
• Google Play
• App Store - Apple

Laadi alla juhend

Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.

Laadi alla Fluke 1630-2/1630-2 FC – maandusklambri kasutusjuhend

Saadaolevad keeled
