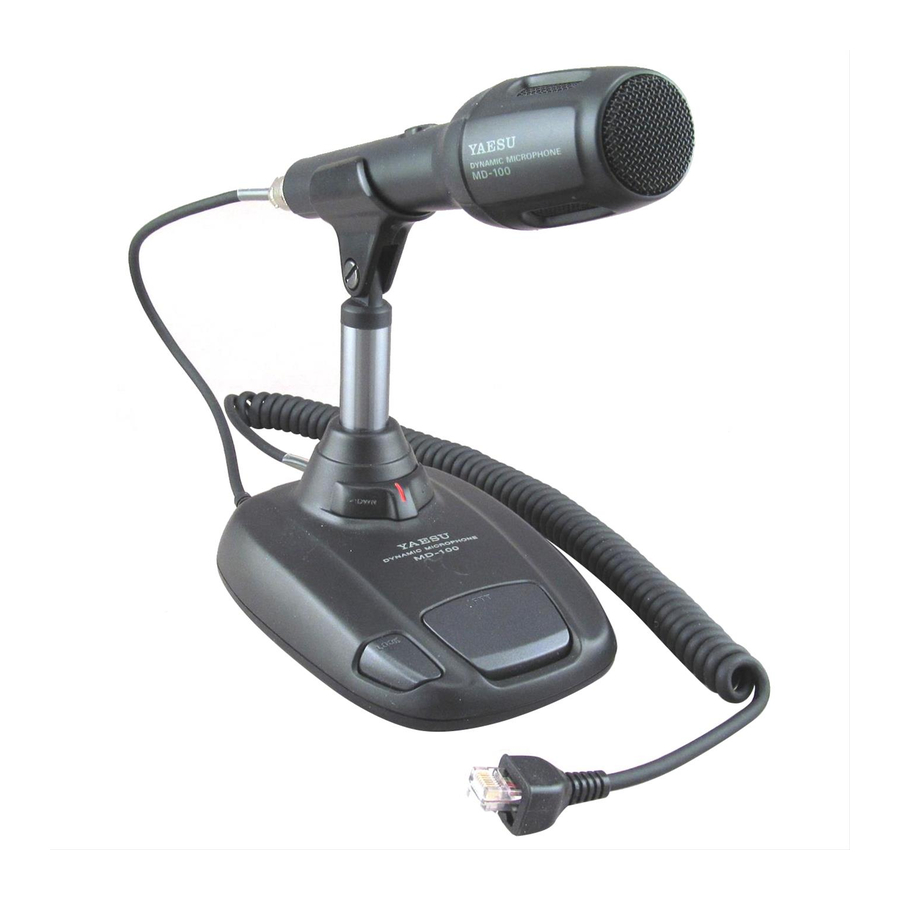

Yaesu MD-100A8X - Lauaarvuti dünaamilise mikrofoni kasutusjuhend

Sissejuhatus

MD-100_A8X omaduseks on valitav madalsagedusfilter ja kõrgsageduse aktiivfilter, mis võimaldavad teil kohandada mikrofoni vastust optimaalse hääle selguse või DX-löögi jaoks. MD-100_A8X on mõeldud kasutamiseks baasjaamas koos uusimate YAESU HF-transiiveritega.

Mitmeteljeline pöördkinnitus võimaldab teil reguleerida mikrofoni horisontaalset ja vertikaalset asendit, et see sobiks erinevate asukohtade ja kõrgustega, või saate mikrofoni aluselt eemaldada ja seda iseseisvalt kasutada (kaasas on täiendav lülitatav PTT-nupp, kuid helifiltreerimise ja skaneerimise juhtnuppe ei kasutata).

MD-100_A8X alus sisaldab suurt "push-to-talk" (PTT) lülitit ja lukustusnuppu koos suure pöörleva üles/alla aeglase/kiire juhtnupuga skaneerimiseks. Kaasas on pesad ja kaablid, mis sobivad transiiveritele, millel on kas RJ-45 või ümmargused 8-kontaktilised MIC pesad.

Ärge kasutage koos FT-2400H/-7400H seeria, FT-2500, FT-8500 või muude loetletud mudelitega, sest modulaarse pesa juhtmestiku sobimatus võib põhjustada kahjustusi.

Ühilduvus

MD-100_A8X töötab varasemate HF-mudelitega, millel on ümmargune 8-kontaktiline pesa (märkus: mõnel mudelil ei pruugi skaneerimisfunktsioon töötada).
Kui kasutate MD-100_A8X koos ülaltoodud transiiveritega, seadke MAIN FILTER lüliti asendisse THRU (läbi). LOW CUT (madalsageduse lõige) ja HIGH EMPHASIS (kõrgsageduse rõhk) filtri lülitid on keelatud, kuna nendel seadmetel ei ole mikrofonipesades toidet.

Spetsifikatsioonid

Anduri tüüp: Dünaamiline

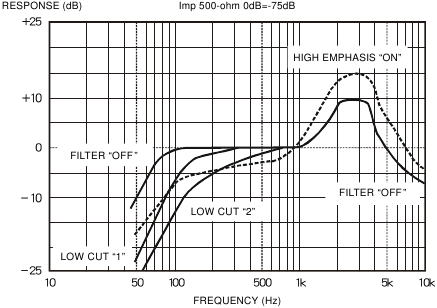

Sageduskarakteristik: 100 - 5000 Hz (-6dB)
Heli omaduste juhtnupud:
LOW CUT Switch (madalsageduse lõike lüliti)
OFF position (väljas asend): standard frequency response (standardsageduskarakteristik)
Position 1 (asend 1): -3 dB rolloff from 1000 to 150 Hz (-3 dB langus 1000 kuni 150 Hz)
Position 2 (asend 2): -3 dB rolloff from 1000 to 300 Hz (-3 dB langus 1000 kuni 300 Hz)
HIGH EMPHASIS Switch (kõrgsageduse rõhu lüliti)
ON (sees): +6 dB at 3000 Hz (+6 dB 3000 Hz juures)
Sensitivity (tundlikkus): -75 ± 3 dB at 1 kHz and 500-ohm (1 kHz ja 500 oomi juures) (0 dB=1 V/0.1 Pa)
Controls (juhtnupud): PTT switch (PTT lüliti), PTT Lock switch (PTT lukustuslüliti), Scanning control (skaneerimise juhtnupp) (only for specific transceivers) (ainult teatud transiiverite jaoks)
Impedance (impedants): 500-ohm
Dimensions (mõõtmed):
Base (alus) (WHD): 112 x 156 x 151 mm (w/o mic) (ilma mikrofonita)
Microphone (mikrofon): 42.5 dia. x 189 mm
Weight (kaal): approximately (ligikaudu): 670g (w/o cable) (ilma kaablita)

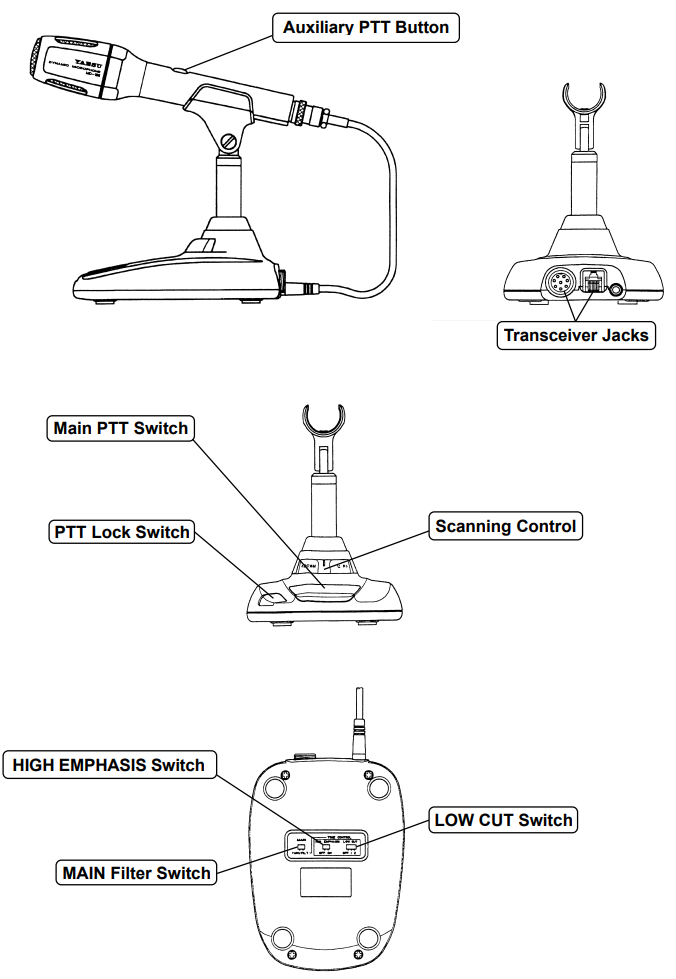

Osad ja juhtnupud

YAESU MUSEN CO., LTD.
Tennozu Parkside Building
2-5-8 Higashi-Shinagawa, Shinagawa-ku, Tokyo 140-0002 Japan

YAESU USA
6125 Phyllis Drive, Cypress, CA 90630, U.S.A.

YAESU UK
Unit 12, Sun Valley Business Park, Winnall Close
Winchester, Hampshire, SO23 0LB, U.K.

YAESU HK
Unit 2002, 20/F, 9 Chong Yip Street,
Kwun Tong, Kowloon, Hong Kong
