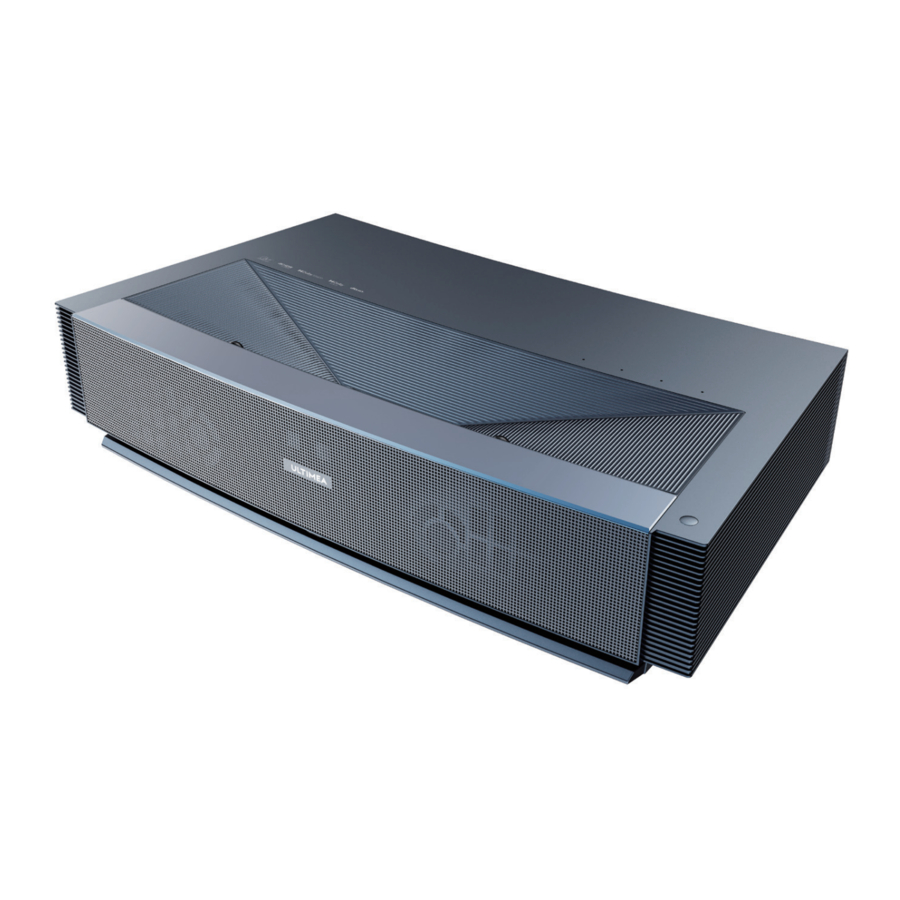

Ultimea THOR T60 - TRIPLE LASER TV kasutusjuhend

Sisu

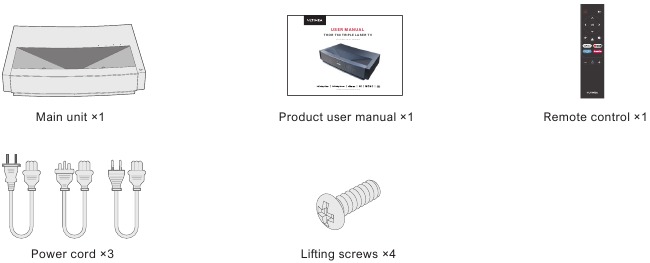

Pakendi ülevaade

Selle masina pakendikast sisaldab järgmisi esemeid. Palun kontrollige hoolikalt, kas järgmised esemed on komplektsed. Kui mõni ese puudub, võtke ühendust oma kohaliku edasimüüjaga.

hoiatus

  1. Pange tähele, et toote tarvikuid võidakse toote täienduste tõttu suurendada või vähendada; 1 puldipaneeli välimus vastab tegelikule objektile.
  2. Erinevuste tõttu toote rakenduses igas riigis (piirkonnas) võivad toote tarvikud mõnes riigis (piirkonnas) erineda.
  3. Selles kasutusjuhendis olevad diagrammid on ainult näited, see võib tegelikust tootest erineda, palun vaadake tegelikku toodet (see väide kehtib kogu selle kasutusjuhendi ulatuses).

Toote tutvustus

Toote spetsifikatsioon

Toote spetsifikatsiooni parameetrid
Toote mudel U1441 Süsteem Andriod
Ekraan Laservalgusallikas +DLP tehnoloogia Võrguühendus Juhtmega võrk + traadita võrk
Eraldusvõime 3840×2160 Kaugjuhtimise meetod Bluetooth&IR
Soovitatav ekraani suurus 100'' Sisseehitatud kõlarid 15W×2
Toiteallikas 100-240V~, 3A, 50/60Hz Projektori suurus (umbes) 650×365×150mm / 26×14×6in
Port
  • LAN×1
  • COAXIAL×1
  • AUX×1
  • SPDIF×1
  • RS232×1
  • USB×2
  • HDMI×2
 Põhiseadme netokaal 12.5kg / 27.6lbs
Keskkond Käivita Temperatuur 0~35℃
Suhteline õhuniiskus 20%~80%
Port Temperatuur ﹣20~50℃
Suhteline õhuniiskus 20%~80%

Välimus

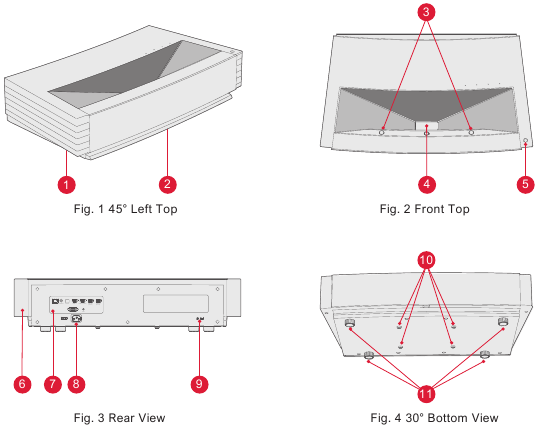

Põhiseadme struktuur

Joonised 1 kuni 4 Struktuur
Põhiseadme struktuur

  1. Ventilatsioonivõrk
  2. Sisseehitatud kõlari 2 hääleemissiooni auk
  3. Infrapuna kaitsesensor
  4. Valgust kiirgav auk
  5. Toiteklahv ja indikaator
  6. Ventilatsioonivõrk
  7. Pordid
  8. Toite sisend
  9. Vargusvastane lukustusauk
  10. Tõstekruvi auk
  11. Kõrguse reguleerimise tugijalg

Pordid

Pordid
Joonis 5. Port

  1. Ärge ühendage / tõmmake teist USB-mobiilset kõvaketast välja, kui seadmes mängitakse USB-mobiilset kõvaketast. See kahjustab seadet või põhjustab muid rikkeid suure algusvoolu tõttu.
  2. HDMI ei toeta DTS-CD helide kodeerimist.
Nr. Nimi Funktsioon
1 LAN Juhtmega võrguühenduste jaoks
2 COAXIAL "Koaksiaalväljund" pakub peamiselt digitaalsete helisignaalide edastamist ja seda saab ühendada välise helisüsteemiga
3 SPDIF Kiudliides digitaalse heliväljundi jaoks
4 HDMI 1 Ühendamiseks väliste seadmetega, millel on HDMI-pordid
5 HDMI 2 (eARC) Ühendamiseks väliste seadmetega, millel on HDMI-pordid (ARC)
6 USB Ühendamiseks USB-seadmetega, nagu välkmälu, mobiilne kõvaketas jne
7 USB Ühendamiseks USB-seadmetega, nagu välkmälu, mobiilne kõvaketas jne
8 RS-232 Juhtliides
9 AUX Pakub analooghelisignaali (L/R) väljundit

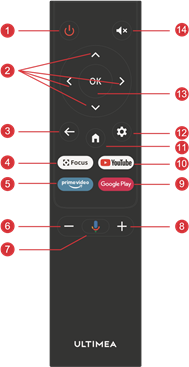

Pult


Joonis 6. Pult

Klahvid ja funktsioonid

Nr. Nimi Funktsioon
1 Toiteklahv Ooterežiimi lüliti
2 Üles / Alla / Vasakule / Paremale Menüü lehel on need suunad.
Mitte-menüü lehtedel otsustab funktsioonid süsteem.
3 Tagasiklahv Naaseb eelmisele menüüle
4 Fookuse klahv Avab fookuse menüü
5 Kiirklahv Üks klahv läheb APP-i
6 Helitugevus - klahv Helitugevuse vähendamine
7 Google Assistant Rääkige Google Assistandiga, et juhtida oma telerit oma häälega.
8 Helitugevus + klahv Helitugevuse suurendamine
9 Kiirklahv Üks klahv läheb APP-i
10 Kiirklahv Üks klahv läheb APP-i
11 Avalehe klahv Kuvab peamise stseeni
12 Seadistusklahv Avab seadistusmenüü
13 OK klahv Siseneb valiku lehele
14 Vaigistusklahv Vajutage vaigistuse avamiseks/sulgemiseks

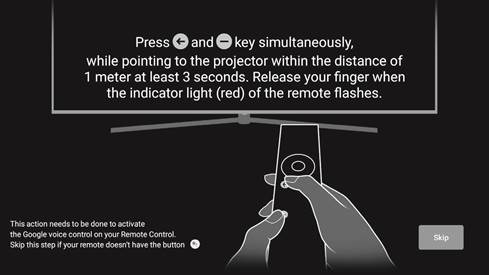

Puldipaneeli sobitamine

Selle projektori pult on seotud IR- ja Bluetooth-funktsiooniga. Et kasutada puldipaneeli Bluetooth-mudelis, järgige palun järgmist juhendit, et siduda puldipaneel projektoriga esmakordsel kasutamisel.
Puldipaneeli sobitamine
Joonis 7. Puldipaneeli sidumine

Paigaldamine ja kasutuselevõtt

Paigaldamine

Vastavalt erinevatele kasutusstsenaariumidele toetab seade nelja paigaldusviisi: laua eesprojektsioon, laua tagaprojektsioon, tõste eesprojektsioon ja tõste tagaprojektsioon.

Paigaldusviis

Erinevate rakenduste tõttu tuleb ekraanirežiimi (laua eesmine, tagumine tõstmine, eesmine tõstmine ja tagumine lauaarvuti) muuta ja seadistada OSD menüüst.

Laua eesprojektsioon
Joonis 8 Laua eesprojektsioon

Laua tagaprojektsioon
Joonis 9 Laua tagaprojektsioon

Tõste eesmine
Joonis 10 Tõste eesmine

Tõste tagumine
Joonis 11 Tõste tagumine

Ekraani suurus ja paigalduskaugus

Projektori ja ekraani vaheline kaugus on proportsionaalne ekraani suurusega, mida lähemal on projektor ja ekraan, seda väiksem on ekraani suurus. Vastupidi, seda suurem on ekraani suurus. Enne paigaldamist lugege hoolikalt ekraani kasutusjuhendit. Laser Theater on täpne optiline seade, seda on soovitatav paigaldada volitatud professionaalsete tehnikute poolt. Paigaldamiseks järgige allolevaid samme.

  1. Kinnitage ekraani suurus ja projektori asukoht: kinnitage ekraani suurus ja projektori asukoht vastavalt ekraani suurusele ja paigalduskeskkonnale;
  2. Pildi asukoht: pange projektor teleripingile ja reguleerige fookust, et pilt oleks selge, liigutage projektorit, et kinnitada pildi suurus (sama mis ekraani kuvaala) ja asukoht;
  3. Projektori asukoht: märkige projektori asukoht, seda on lihtne taastada, kui projektori liigutamine on vajalik;
  4. Ekraani asukoht: hoidke pilt stabiilsena, märkige ekraani asukoht ekraani kasutusjuhendi abil, liigutage projektor eemale;
  5. Ekraani paigaldamine: paigaldage ekraan vastavalt ekraani kasutusjuhendile;
  6. Projektori asukoht: pange projektor tagasi kohale, mille me märkisime;
  7. Pildi reguleerimine: käivitage projektor, reguleerige fookust, liigutage projektori asukohta, veenduge, et pilt katab kogu ekraani pinna.

Paigalduskaugus
Joonis 12. Paigalduskaugus

Ekraani suurus ja kuva kaugus Ühik: mm / tolli
Ekraani suurus Kuva laius Kuva kõrgus Kaugus projektori ja ekraani vahel Pildi kõrgus
80'' 1771 / 69.7 996 / 39.2 90 / 3.5 321 / 12.6
90'' 1992 / 78.4 1121 / 44.1 136 / 5.4 348 / 13.7
100'' 2214 / 87.2 1245 / 49.0 183 / 7.2 374 / 14.7
110'' 2435 / 95.9 1370 / 53.9 229 / 9.0 401 / 15.8
120'' 2657 / 104.6 1494 / 58.8 276 / 10.9 428 / 16.9
  1. Soovitatav vaatamiskaugus on 1,5 korda suurem kui ekraani diagonaali pikkus, kui ekraani vaadata lähedalt pikka aega, mõjutab see silmanägemist.
  2. Soovitatav on kasutada ekraani, mille kuvasuhe on sama, mis projektoril.
  3. Ülaltoodud andmed on ainult viitamiseks. Võivad esineda kõrvalekalded, palun pange tähele.

Pildi reguleerimine

Pildi asukoha reguleerimine

Selles jaotises on toodud näide laua eesprojektsiooni paigaldusviisist, et selgitada pildi reguleerimist kasutaja viitamiseks.

  1. Ühendage toiteallikas ja käivitage põhiseade;
  2. Vastavalt pildile reguleerige pildi suurust ja asukohta, liigutades põhiseadet edasi, tagasi, vasakule ja paremale või pöörates kõrguse reguleerimise tugijalga.


Joonis 13. Kõrguse reguleerimise kruvi

Järgnev leht näitab projektsioonipildi suhtelist

Kirjeldus Välimus Reguleerimine
Pilt on ekraanist väiksem Tõmmake projektor välja
Pilt on ekraanist suurem Lükake projektor sisse
Pilt on ekraani vasakul küljel Liigutage projektor paremale
Pilt on ekraani paremal küljel Liigutage projektor vasakule
Pilt on ekraanist üleval Liigutage projektor alla või liigutage ekraan üles
Pilt on ekraanist all Liigutage projektor üles või liigutage ekraan alla
Alumine trapets Keerake kruvi vastupäeva kõrguse reguleerimise kruvi
Ülemine trapets Keerake kruvi päripäeva kõrguse reguleerimise kruvi
Vasak trapets Liigutage projektorit vastupäeva
Parem trapets Liigutage projektorit päripäeva

Fookuse reguleerimine

  1. Vajutage nuppu "focus" (fookus) või järgige allolevaid samme, vajutage kaugjuhtimispuldi nuppu "Setting" (seaded) → valige "Projector settings" (projektori seaded) → valige "Focus Adjustment" (fookuse reguleerimine);
  2. Reguleerige fookust vastavalt ekraani juhistele, kuni ekraan muutub selgeks udusest.
    Fookuse reguleerimine
    Joonis 14. Fookuse reguleerimine

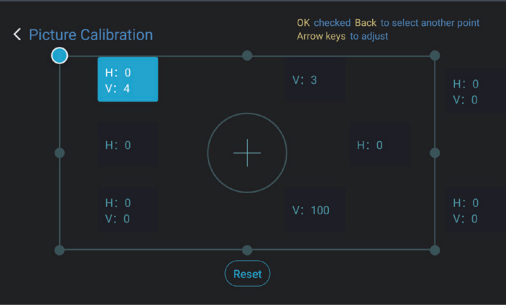

Pildi reguleerimine

  1. Vajutage kaugjuhtimispuldi nuppu "Setting" (seaded) → valige "Projector settings" (projektori seaded) -> valige "Picture Calibration" (pildi kalibreerimine);
  2. Pärast pildi reguleerimise menüüsse sisenemist järgige ekraani juhiseid, et pilti parandada kaugjuhtimispuldi nooleklahvide abil.
  3. Vajutage "Reset" (lähtesta), et naasta algsele paigutusele.
    Pildi reguleerimine
    Joonis 15. Pildi reguleerimine

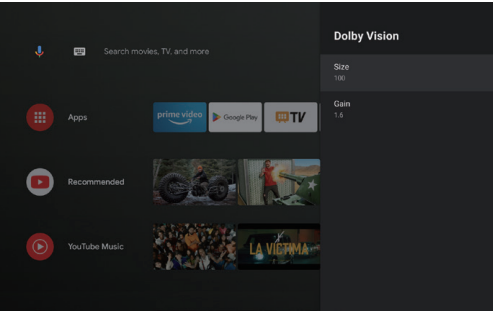

Dolby Visioni reguleerimine

  1. Enne funktsiooni kasutamist veenduge, et allikas toetab Dolby Visionit;
  2. Vajutage kaugjuhtimispuldi nuppu "Setting" (seaded) → valige "Projector settings" (projektori seaded) → valige "Dolby Vision";
  3. Valige oma ekraanile vastav ekraani suurus. Kui täpset vastet pole, valige lähim suurus;
  4. Sisenege lehele "Gain" (võimendus) ja valige number. Numbrid on Dolby Visioni täiustustasemed. Soovitatav on proovida erinevaid tasemeid, et need vastaksid praegusele allikale.
    Dolby Visioni reguleerimine
    Joonis 16. Dolby Visioni reguleerimine

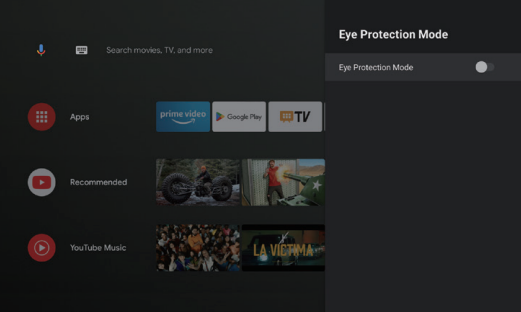

Silmade kaitse režiim

  1. Vajutage kaugjuhtimispuldi nuppu "Setting" (seaded) → valige "Projector settings" (projektori seaded) → valige "Eye Protection Mode" (silmade kaitse režiim);
  2. Silmade kaitse režiimi sisselülitamiseks vajutage nuppu "OK" (OK).
    Silmade kaitse režiim
    Joonis 17. Silmade kaitse režiim

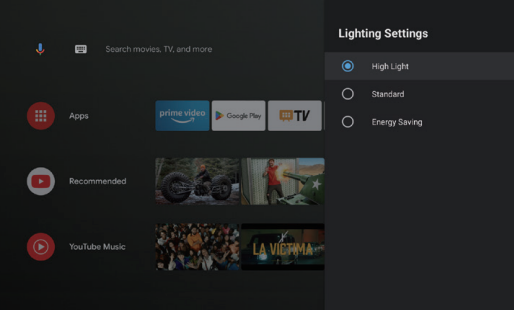

Valgustuse seaded

  1. Vajutage kaugjuhtimispuldi nuppu "Setting" (seaded) → valige "Projector settings" (projektori seaded) → valige "Lighting Settings" (valgustuse seaded);
  2. Valikus on kolm režiimi: "Hight Light" (kõrge valgus), "Standard" (standardne), "Energy Saving" (energiasääst).
    Valgustuse seaded
    Joonis 18. Valgustuse seaded

Kasutusjuhend

Kiirteave

  1. Mõned valikud kasutaja tööliideses ei ole erinevatel mudelitel, signaaliallikatel või olekutel valitavad, kuvatakse või peidetakse automaatselt.
  2. Kasutaja tööliidest saab uuendada tarkvara uuendamise kaudu. Kui kasutusjuhendi ja lõpptoote vahel on erinevusi, siis kehtib tegelik kuvatav teave.

Käivitusjuhised

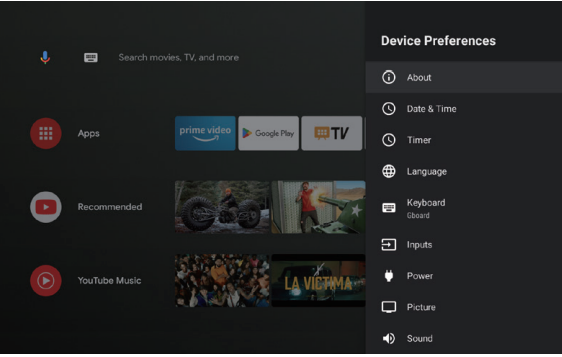

Käivitusjuhiste graafiline väljendus 1
Joonis 19. Käivitusjuhiste graafiline väljendus 1

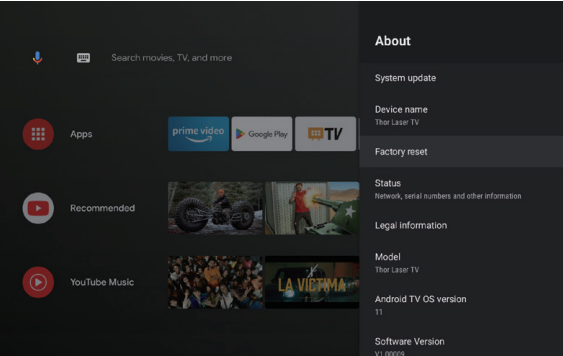

Käivitusjuhiste graafiline väljendus 2
Joonis 20. Käivitusjuhiste graafiline väljendus 2

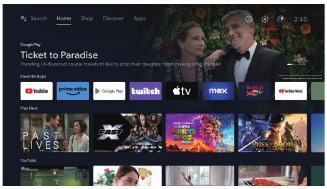

Süsteemi avaleht

  1. Avalehele sisenemiseks vajutage klahvi "Home" (Avaleht);
  2. Avalehel kuvatakse loend levinumatest rakendustest.
    Valige vastav rakenduse ikoon ja hoidke all klahvi OK
  3. Alammenüüde, nagu "Open" (Ava) ja "Sort" (Sorteeri), väljakutsumiseks valige Rakendused, et avada commokey loend; n Rakendused;
  4. Google'i assistendile ja otsingumenüüdele juurdepääsuks kasutage avalehe vasakus ülanurgas olevat otsetee ikooni;
  5. Teatiste, sisendite, võrgu ja Interneti ning seadete menüüdele juurdepääsuks kasutage avalehe paremas ülanurgas olevat otsetee ikooni.

Süsteemi avaleht
Joonis 21. Süsteemi avaleht

Nr Graafiline väljendus Pealkiri
1 Google Assistant
2 Otsingumenüü
3 Teatised
4 Sisendid
5 Võrk ja internet
6 Seaded

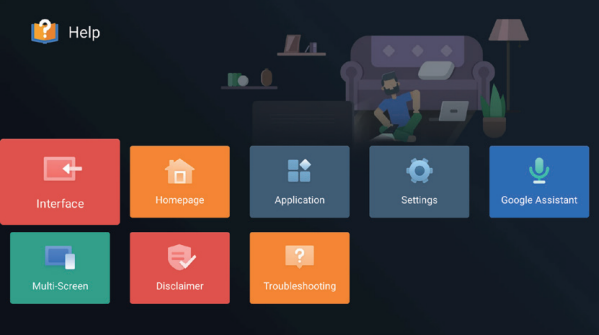

Abi

Rakenduse avamiseks valige avalehel rakenduse Abi ikoon. Abi kasutatakse kohaliku süsteemi peamiste funktsioonide kasutusmeetodite ja -protseduuride lühikeseks tutvustamiseks. Valikud hõlmavad liidest, avalehte, rakendust, seadeid, Google'i assistenti, mitmekuvalist ekraani, lahtiütlust ja tõrkeotsingut.

Abi
Joonis 22. Abi

Nr Üksus Juhised
1 Liides Kirjeldab iga teleri korpusel oleva liidese ühendusrežiimi ja kasutust
2 Avaleht Teleri avalehe funktsiooni kasutamine ja tutvustus
3 Rakendus See jaotis kirjeldab, kuidas otsida, alla laadida, installida, desinstallida ja uuendada rakendusi Google Play poes ja Amazon Prime Videos
4 Seaded See artikkel tutvustab, kuidas seadistada teleri võrgu juurdepääsurežiimi, kanalite haldamist, telerisse Google'i kontoga sisselogimise samme, rakenduste haldamist, seadme eelistuste seadistamist, Bluetoothi sidumist ja süsteemiuuenduse kontrollimise toimingumeetodit.
5 Google Assistant See jaotis kirjeldab, kuidas kasutada Google'i assistenti
6 Mitmekuvaline ekraan Loetleb teleri riistvarafunktsioonide moodulite võimalikud rikked ja nende lahendused
7 Lahtiütlus Kuva lahtiütlus
8 Tõrkeotsing Loetleb teleri riistvarafunktsioonide moodulite võimalikud rikked ja nende lahendused

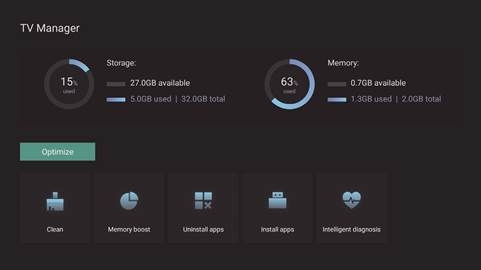

Teleri haldur

Saate sellele siseneda, klõpsates avalehel või rakenduste loendis rakenduse ikoonil "TV Manager" (Teleri haldur). "TV Manager" (Teleri haldur) sisaldab kasutusstatistikat, optimeerimist, puhastamist, mälu kiirendamist, rakenduste desinstallimist, rakenduste installimist ja intelligentset diagnostikat.
Teleri haldur
Joonis 23. Teleri haldur

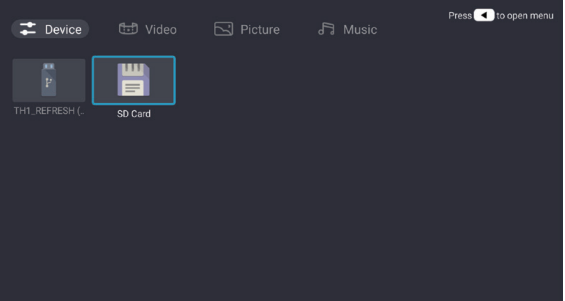

Meediapleier

  1. Valige avalehel rakenduste loendist rakenduse ikoon Meediapleier;
  2. Meediakeskus toetab heli- ja videofailide taasesituse juhtimist, piltide esitamist ja rakenduste installimist;
  3. Meediakeskus jagab multimeediasisu nelja tüüpi: video, pilt, muusika ja kõik tüübid. Sirvige seotud sisu, valides vastavad kategooriad;
  4. Meediakeskus toetab failide sirvimist ja juurdepääsu välistest salvestusseadmetest.
    Meediapleier
    Joonis 24. Meediapleier

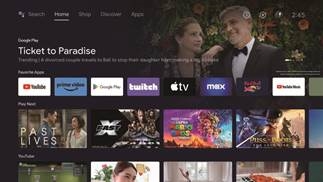

Seaded

Seadete menüü avamise režiim:

  1. Klõpsake avalehe paremas ülanurgas ikooni ;
  2. Sisenemiseks vajutage kaugjuhtimispuldi nuppu Settings (Seaded). Sel hetkel võivad seadete menüüs kuvatavad üksused erinevates rakendusstsenaariumides erineda;
  3. Reaalajas teleris vajutage kaugjuhtimispuldi nuppu ja seadete menüüsse sisenemiseks klõpsake "Settings" (Seaded);
  4. Avalehel kuvatakse ikoon Seaded. Seadete menüüsse sisenemiseks puudutage.
    Seaded
    Joonis 25. Seaded

Seadete menüü loend

Nr Üksus Juhised
1 Võrk ja internet Võrguühenduse menüü
2 Vanemlik kontroll Vanemliku kontrolli parool on neljakohaline parool, mis on määratud käivitusviisardis
3 Projektori seaded Laser-teleri tavaliselt kasutatav seadete menüü
4 Kontod ja sisselogimine Pärast võrguühenduse loomist logige sisse vastavalt juhistele
5 Rakendused Rakenduse vaate ja õiguste haldamise menüü
6 Seadme eelistused Seadme eelistuste menüü
7 Kaugjuhtimispuldid ja tarvikud Bluetooth-seadmete haldamise menüü

Projektori seadete menüü loend

Nr Üksus Juhised
1 Dolby Vision Kuvage erinevaid ekraanisuurusi vastavalt kaugusele
2 Pildi kalibreerimine Pildi korrigeerimise menüü
3 Fookuse reguleerimine Fookuse menüü
4 Kuvamisrežiim Kuvamisrežiimi valiku menüü
5 Silmade kaitse režiim Silmade kaitse režiimi lüliti
6 Valgustusseaded Valgustuse seadete menüü

Tugi

Kui vajate meie tuge, võtke palun ühendust meie teenindusmeeskonnaga.
Meil on alati hea meel aidata.

+1 888-598-8875 (US)
E-R 9.00–17.00 (PST)

+49 89-628-25828 (EU)
E-R 9.00–17.00 (CET)

support@ultimea.com
support.ultimea.com


@ultimea_official

Ettevaatusabinõud

See masin sisaldab lasermoodulit.

teave Teie ohutuse tagamiseks järgige alltoodud näpunäiteid.

  1. Ärge vaadake otse masinast tulevat eredat valgust, vastasel juhul võib see põhjustada silmavigastusi.
  2. Ärge avage ega demonteerige masinat, mis võib põhjustada kahjustusi laserkiirgusega kokkupuute tõttu.
  3. Ärge kasutage laseriväljundi jälgimiseks optilisi instrumente (nagu luup ja mikroskoop katsete jaoks), vastasel juhul võib see põhjustada silmavigastusi.
  4. Ereda valgusega otsese kokkupuute vajaduse korral kandke professionaalseid laserkaitsmeprille.
  5. Kiirteave: toote klass on hinnatud vastavalt standardile IEC/EN60825-1: 2014 kui 1. klass.
  6. Teie ohutuse tagamiseks valige õige vaatamissuund:

    Joonis 26. Vaatamissuund
  7. Nagu iga eredavalgusallika puhul, ärge vahtige valgusvihku, RG2 IEC 62471-5:2015.
  8. Ärge paigaldage masinat ebastabiilsetele laudadele ja riiulitele. Sel juhul võib toode kukkuda.
  9. Sisestage toitepistik täielikult pistikupessa ja veenduge, et toitepistik on paigutatud ligipääsetavasse asukohta.
  10. Ärge tõmmake toitekaablit ennast. Toitejuhtme väljatõmbamisel hoidke kinni pistikust, mitte kaablist.
  11. Kui masinat liigutatakse madala temperatuuriga keskkonnast kõrge temperatuuriga keskkonda, võib masina sees tekkida kondensatsioon. Palun ärge lülitage seda kohe sisse.
  12. Ebanormaalsuse või rikke korral, nagu pildi puudumine, heli puudumine, suitsetamine või ebatavaline lõhn, ühendage kohe toide lahti, eemaldage pistik ja võtke masina kontrollimiseks ühendust meie müügijärgse teeninduse personaliga.
  13. Ärge blokeerige õhuava ja paigaldage masin hästi ventileeritavasse kohta, et vältida masina ülekuumenemist.
  14. Ärge kasutage masina poolt kiiratava valgusvihu blokeerimiseks kergestisüttivaid materjale, nagu raamatud või papp. Kergestisüttivad materjalid võivad sulada või süttida objekte või isegi põhjustada tulekahju, kui need on pikka aega valgusvihu käes.
  15. Ärge asetage masinat otse halbade ventilatsioonitingimustega piirkondadesse, nagu vaibad, padjad, raamaturiiulid või kapid.
  16. Ventilatsiooni hõlbustamiseks veenduge, et masina ventilatsiooniava ja seina vaheline kaugus oleks suurem kui 30 cm.
  17. Ärge asetage selle masina kõrvale kergestisüttivaid pihusteid ega muid kergestisüttivaid aineid.
  18. Gaasilekke korral ärge puudutage ega lülitage pistikupesa. Akna avamiseks avage kohe ventilatsioon.
  19. Ärge asetage masina peale mingeid esemeid.
  20. Masina tõstmisel peaksid professionaalsed tehnikud kasutama paigaldamiseks vastavaid professionaalseid tööriistu. Vale paigaldamine võib põhjustada masina kukkumise, põhjustades seega kehavigastusi või masina kahjustusi.
  21. Ärge paigaldage seadet niiskesse keskkonda.
  22. Ärge pange masina tarvikutesse ühtegi vedelikku.
  23. Kontrollimiseks, reguleerimiseks või hoolduseks võtke ühendust oma edasimüüja või Ultimea müügijärgse teeninduskeskusega. Mitteprofessionaalne töö võib põhjustada elektrilöögi või masina kahjustusi.
  24. Vale tüüpi patareiga asendamise korral on plahvatusoht.
  25. Kui masinat pikemat aega ei kasutata, eemaldage toiteallikas ja katke masin tolmukotiga.

Puhastamine

  1. Puhastamisel ärge pihustage masinat otse vedelikuga, et vältida niiskuse sattumist masinasse.
  2. Enne seadme puhastamist eemaldage toitepistik.
  3. Pühkige masina pinda õrnalt pehme lapiga.
  4. Ärge kasutage plastosade puhastamisel alkoholi, vaha ega lahustit. Pind võib muutuda või värvi muuta.
  5. Ärge puudutage ega pühkige objektiivi käte ega tavalise puhastuslapiga. Objektiivilt tolmu eemaldamiseks kasutage tolmupalli.
  6. Masina kõrge temperatuuri vältimiseks puhastage regulaarselt ventilatsiooniakna võrgus olevat tolmu.

Patarei

hoiatus

  1. Ärge segage vanu ja uusi patareisid või erinevate kaubamärkide patareisid.
  2. Kasutamisel paigaldage patarei õigesti vastavalt polaarsuse märgile.
  3. Kui kaugjuhtimispulti pikemat aega ei kasutata või patarei on tühi, eemaldage patarei lekke vältimiseks.
  4. Patarei viskamine tulle või kuuma ahju või patarei mehaaniline purustamine või lõikamine võib põhjustada plahvatuse.
  5. Patarei jätmine äärmiselt kõrge temperatuuriga ümbritsevasse keskkonda võib põhjustada plahvatuse või tuleohtliku vedeliku või gaasi lekke.
  6. Patarei, mis on allutatud äärmiselt madalale õhurõhule, võib põhjustada plahvatuse või tuleohtliku vedeliku või gaasi lekke.
  7. Ärge laadige mittelaetavaid patareisid.
  8. Palun pange kasutatud patarei selleks ettenähtud hävitamisalale.

Laadi alla juhend

Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.

Laadi alla Ultimea THOR T60 - TRIPLE LASER TV kasutusjuhend

Saadaolevad keeled

Sisukord
