Sena 30K – Bluetooth Mesh-võrguga peakomplekti kommunikatsiooniseadme kiirjuhend

OLE ÜHENDUSES SÕIDU AJAL

30K-l on Sena Mesh Intercom tehnoloogia, mis võimaldab teie grupil sujuvalt suhelda isegi siis, kui mõni sõitja jääb levialast välja. Rohkemate ühenduste ja Mesh Intercom™ tehnoloogiaga on 30K järgmise põlvkonna kommunikatsiooniseade.

	Mesh Intercom™ kuni 2 km (1,2 mi)*		Bluetooth ® 5.0
	Audio Multitasking™		Mitmesuunaline Intercom (Multi-Way Intercom)
	Intercom kuni 2 km (1,2 mi)*		HD Kõlarid (HD Speakers)
	Advanced Noise Control™		Grupisisene Intercom (Group Intercom)
	Kaugjuhtimispult (Remote Control)		Kiire laadimine (Fast Charging)

* avatud maastikul

ALUSTAMINE

1. Selle tootega on kaasas kiirjuhend, mis on kasutusjuhendi põhiversioon.
2. Uuendage seda toodet tasuta uusima püsivaraga, et täielikult nautida selle toote uusi täiustatud funktsioone. Külastage sena.com, et näha, kuidas oma toodet uuendada.
3. Kasutajad saavad jälgida Senat Facebookis, YouTube'is, Twitteris ja Instagramis, et saada kõige värskemat teavet toodete, kasulike näpunäidete ja kõigi muude Sena toodetega seotud teadaannete kohta.

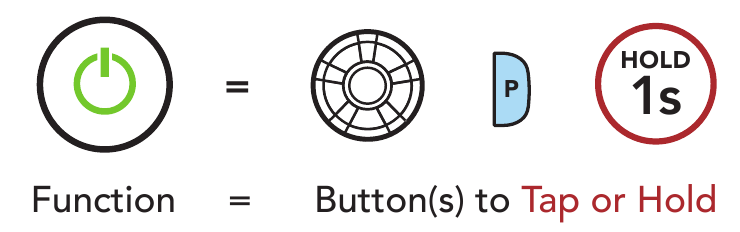

Kuidas seda juhendit kasutada

Legend ja selgitused on siin, et aidata teil illustratsioone lugeda. Uus tehnoloogia võib olla segadusttekitav, kuid oleme loonud lihtsa viisi illustratsioonide abil toimingute sooritamiseks.

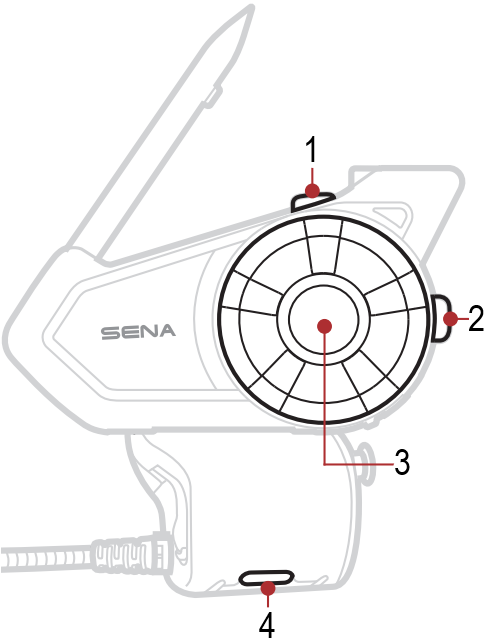

Nupud

1.

   Mesh Intercom nupp (Mesh Intercom Button)
2.

   Telefoninupp (Phone Button)
3.

   Jog Dial
4.

   Ambient Mode nupp (Ambient Mode Button)

Ikoonide legend

Puuduta (Tap) nuppu/Jog Dial'i määratud arv kordi

Vajuta ja hoia (Press and Hold) nuppu/Jog Dial'i määratud aja jooksul

Pööra (Rotate) Jog Dial'i päripäeva (paremale) või vastupäeva (vasakule).

Pööra vajutades (Rotate while Pressing) Jog Dial'i päripäeva (paremale) või vastupäeva (vasakule).

Heliline viip (Audible prompt) Bluetooth moodulist

KIIRJUHEND

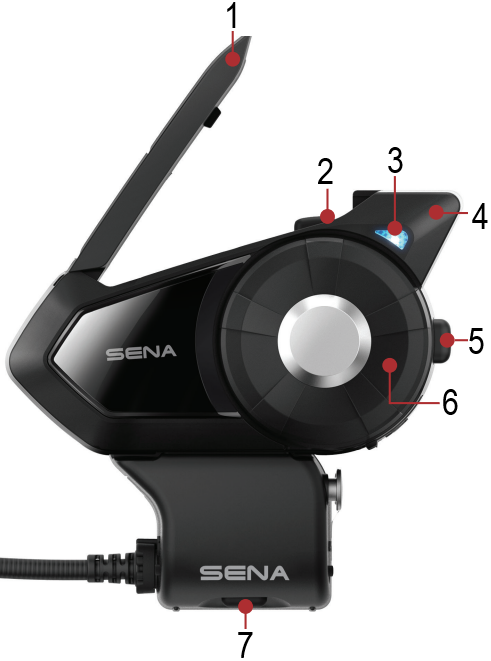

Toote üksikasjad

1. Mesh Intercom Antenna (Mesh Intercom antenn)
2. Mesh Intercom Button (Mesh Intercom nupp)
3. Status LED (oleku LED)
4. Bluetooth Antenna (Bluetooth antenn)
5. Phone Button (telefoni nupp)
6. Jog Dial (jooksuratas)
7. Ambient Mode Button (ümbritseva režiimi nupp)
8. DC Power Charging & Firmware Upgrade Port (DC toite laadimis- ja püsivara uuendamise port)

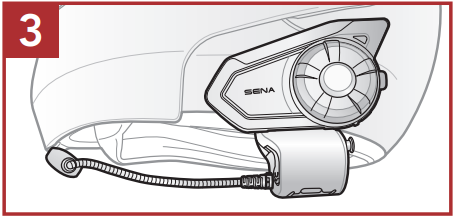

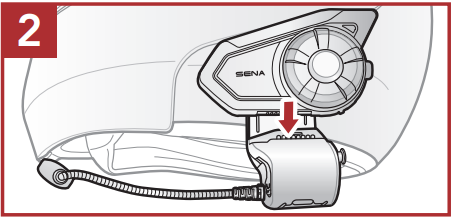

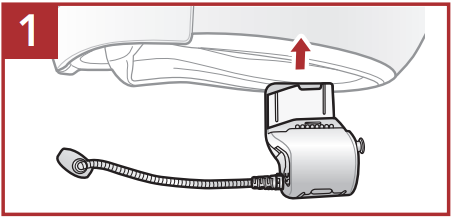

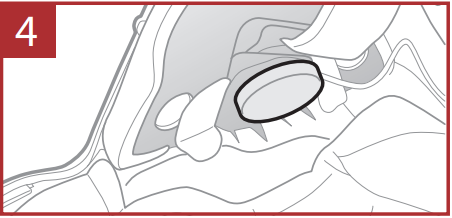

Paigaldamine

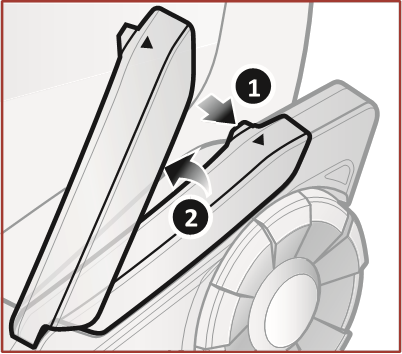

Mesh Intercom Antenna

Tõmmake Mesh Intercom Antenna (Mesh Intercom antenn) veidi väljapoole, et see lahti voltida.

SENA MOTORCYCLES App

Laadige alla SENA MOTORCYCLES App Google Play Store või App Store'ist.

SENA MOTORCYCLES

• Seadme konfiguratsiooni seadistus

Sena Device Manager

Sena Device Manager võimaldab teil püsivara uuendada ja selle sätteid otse oma arvutist või Apple'i arvutist konfigureerida. Laadige alla Sena Device Manager veebisaidilt sena.com.

MÄRKUS

• See Quick Start Guide (Version 3.0) selgitab, kuidas kasutada 30K peakomplekti koos püsivara versiooniga 4.0 või uuemaga.
• Peakomplekti kasutamiseks koos püsivara versiooniga, mis on madalam kui 4.0, vaadake 30K Quick Start Guide (Version 2.1.0) või madalamat versiooni.

Põhitoimingud

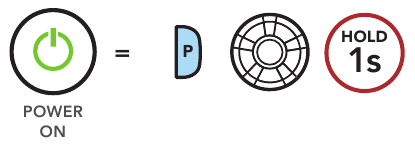

Sisselülitamine

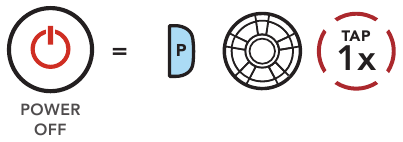

Väljalülitamine

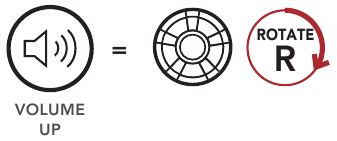

Helitugevuse suurendamine

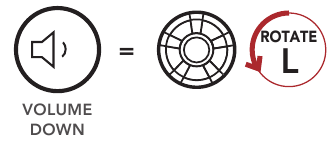

Helitugevuse vähendamine

Aku taseme kontrollimine

Juhised on mõeldud peakomplekti sisselülitamisel.

Visuaalne meetod

VISUAALNE MEETOD	=
KÕRGE	=
KESKMINE	=
MADAL	=

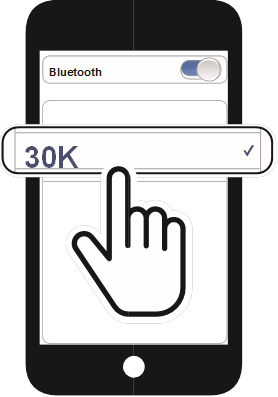

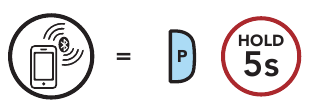

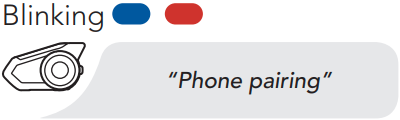

Telefoni sidumine

1.



2. Valige tuvastatud Bluetooth-seadmete loendist 30K.


• Lisateavet telefoni sidumise kohta leiate kasutusjuhendist.

Mobiiltelefon

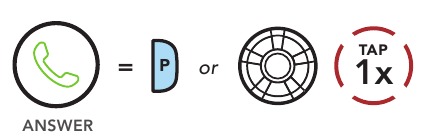

Kõnele vastamine

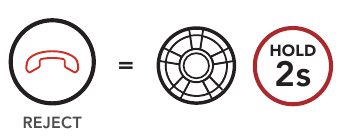

Kõnest keeldumine

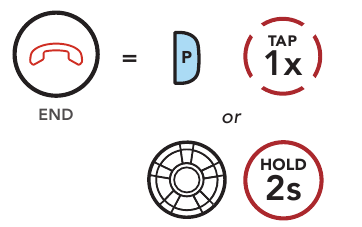

Kõne lõpetamine

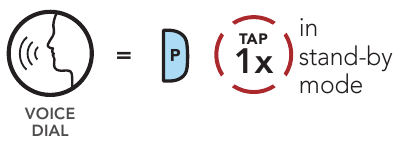

Helistage häälnumbriga

Muusika juhtnupud

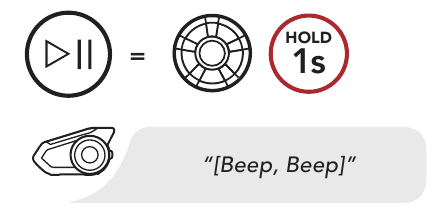

Esita/Paus

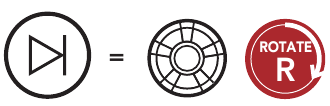

Lugu edasi

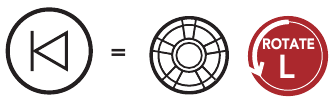

Lugu tagasi

Mesh Intercom™

Kui Mesh Intercom on lubatud, loob 30K automaatselt ühenduse läheduses asuvate 30K kasutajatega ja võimaldab neil omavahel rääkida, vajutades Mesh Intercom Button (Mesh Intercom nupp).

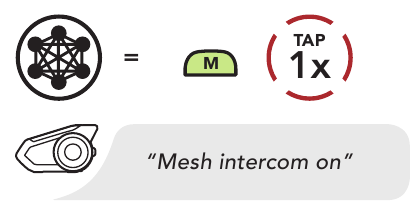

Mesh Intercom Sees

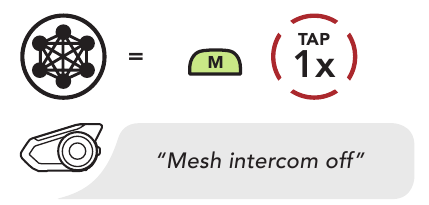

Mesh Intercom Väljas

Märkus: Open Mesh ja Group Mesh ei saa suhelda eelmiste režiimidega Public Mode ja Private Mode. Suhtluse puudumisel tuleks peakomplekt uuendada uusimale püsivarale.

Open Mesh™

Kui Mesh Intercom on lubatud, on peakomplekt algselt režiimis Open Mesh (vaikimisi: kanal 1). Kasutajad saavad vabalt suhelda üksteisega samas Open Mesh kanalis.

Kanali seadistus (vaikimisi: kanal 1)

Kui Open Mesh side kogeb häireid, kuna teised rühmad kasutavad ka kanalit 1 (vaikimisi), muutke kanalit. Saate valida kanalite 1 kuni 9 vahel.

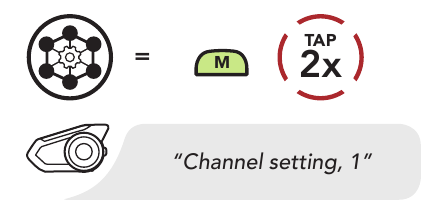

Sisenege kanali seadistusse

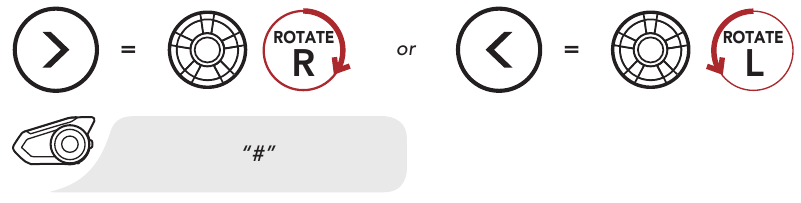

Navigeerige kanalite vahel
(1 → 2 → ••• → 8 → 9 → Välju → 1 → •••)

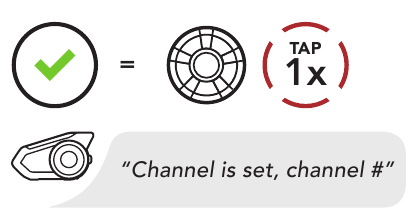

Salvestage kanal

Märkus: Channel Setting (kanali seadistusest) väljumiseks pöörake Jog Dial (jooksuratas) päripäeva või vastupäeva, kuni kuulete häälsõnumit "Exit" ("Välju") ja puudutage Jog Dial (jooksuratas).

Group Mesh™

Group Mesh on suletud rühma intercom-funktsioon, mis võimaldab kasutajatel rühma intercom-vestlusega liituda, sellest lahkuda või sellega uuesti liituda ilma iga peakomplekti sidumata. Igas privaatses rühmas saab ühendada kuni 24 kasutajat.

Grupivõrgu loomine

Grupivõrgu loomiseks on vaja kahte või enamat Open Mesh kasutajat.

Open Mesh

1. Sisenege Mesh Grouping (võrgu grupeerimine) režiimi, et luua Group Mesh (grupivõrk).

2. Peakomplektid lõpetavad Mesh Grouping (võrgu grupeerimine) ja lülituvad automaatselt Open Mesh (avatud võrk) režiimist Group Mesh (grupivõrk) režiimi.


Open Mesh

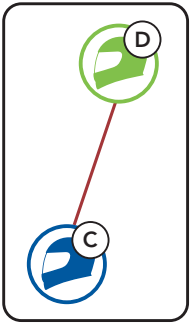

Group Mesh

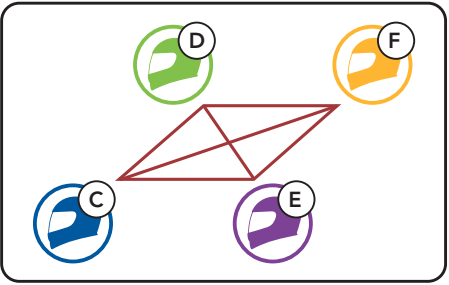

Olemasolevaga Grupivõrguga liitumine

Üks olemasoleva grupivõrgu liige saab lubada uutel Open Mesh (avatud võrk) kasutajatel olemasolevaga grupivõrguga liituda.

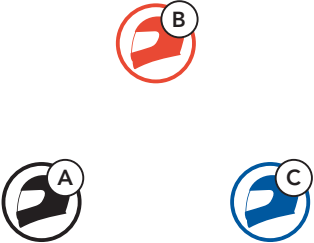

Uued liikmed

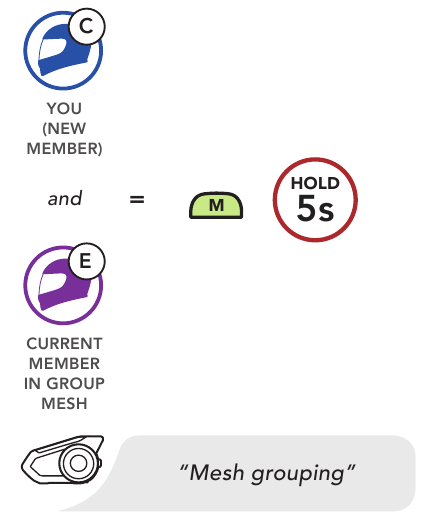

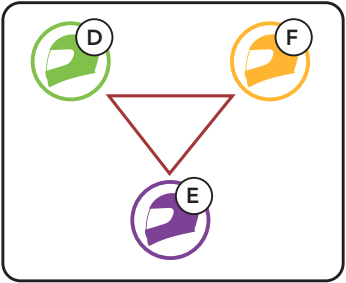

Olemasolev grupivõrk ja praegused liikmed

1. Üks praegustest liikmetest ja uus liige sisenevad Mesh Grouping (võrgu grupeerimine) režiimi, et liituda olemasolevaga grupivõrguga.

2. Peakomplektid lõpetavad Mesh Grouping (võrgu grupeerimine). Uued liikmed kuulevad häälsõnumit, kui nende peakomplektid automaatselt lülituvad Open Mesh (avatud võrk) režiimist Group Mesh (grupivõrk) režiimi.

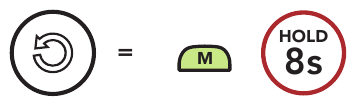

Võrgu lähtestamine

Kui peakomplekt Open Mesh (avatud võrk) või Group Mesh (grupivõrk) režiimis lähtestab Mesh (võrgu), siis naaseb see automaatselt Open Mesh (vaikimisi: kanal 1) režiimi.

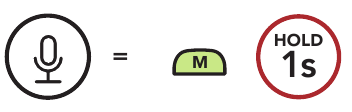

Mikrofoni lubamine/keelamine (vaikimisi: lubatud)

Kasutajad saavad mikrofoni lubada/keelata, kui nad suhtlevad Mesh Intercom (võrgu intercom) režiimis.

Mikrofoni lubamine/keelamine

Bluetooth Intercom

Kuni kolm inimest saab peakomplektiga siduda Bluetooth intercom (Bluetooth intercom) vestluste jaoks.

Intercomi sidumine

Peakomplekti sidumiseks on kaks võimalust.

Kasutades Smart Intercom Pairing (SIP)

SIP võimaldab teil kiiresti oma sõpradega intercomi suhtluseks siduda, skaneerides QR-koodi rakenduses SENA MOTORCYCLES App, ilma et peaksite meeles pidama nupu toimingut.

1. Siduge mobiiltelefon peakomplektiga.
2. Avage SENA MOTORCYCLES App ja puudutage (Smart Intercom Pairing Menu (nutika intercomi sidumise menüü)).

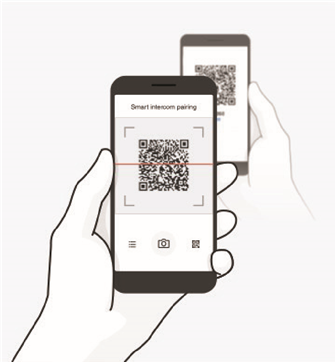

3. Skaneerige QR kood , mida kuvatakse teie sõbra (B) mobiiltelefonis.
   • Teie sõber (B) saab QR-koodi kuvada mobiiltelefonis, puudutades > QR code (QR-kood) ( ) rakenduses SENA MOTORCYCLES App.

4. Puudutage Save (salvesta) ja kontrollige, kas teie sõber (B) on sinuga (A) õigesti seotud.
5. Puudutage Scan (skaneeri) ( ) ja korrake samme 3-4, et siduda Intercom Friends (C) (intercomi sõbrad (C)) ja (D).

Märkus: Smart Intercom Pairing (SIP) (nutikas intercomi sidumine) ei ühildu Sena toodetega, mis kasutavad Bluetooth 3.0 või alla selle.

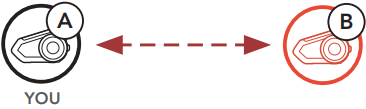

Kasutades nuppu

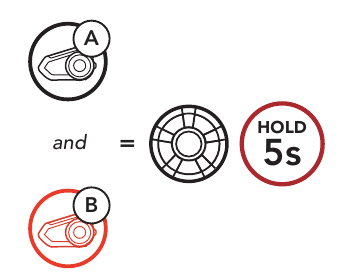

1. Kasutajad (sina, B) sisenevad Intercom Pairing (intercomi sidumine) režiimi.

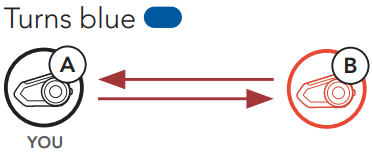

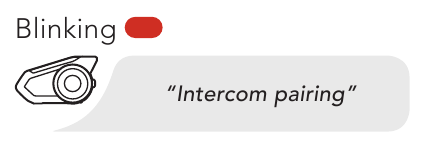

2. Kasutajate peakomplektid seotakse automaatselt.


3. Korrake ülaltoodud samme, et siduda teiste peakomplektidega (C ja D).

Kahesuunaline Intercom

Viimasena tulnud, esimene teenindatud

SINA	Intercomi sõber 1
SINA	Intercomi sõber 1	Intercomi sõber 2
SINA	Intercomi sõber 1	Intercomi sõber 2	Intercomi sõber 3

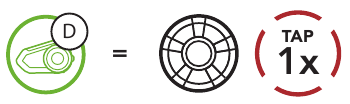

Alusta/lõpeta Intercomi sõber 1-ga

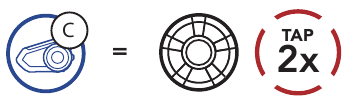

Alusta/lõpeta Intercomi sõber 2-ga

Alusta/lõpeta Intercomi sõber 3-ga

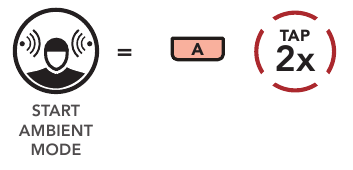

Ümbritseva heli režiim

Konfiguratsioonimenüü

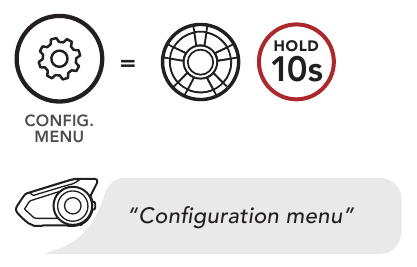

Konfiguratsioonimenüüle juurdepääs

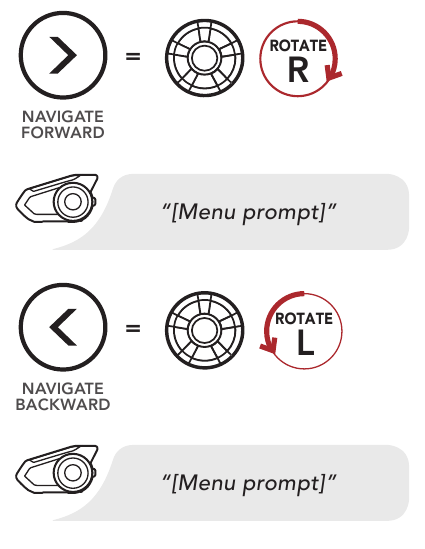

Menüüvalikute vahel navigeerimine

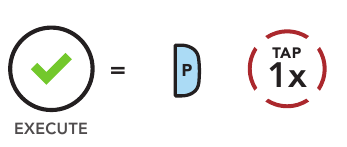

Menüüvalikute lubamine või käivitamine

Probleemide lahendamine

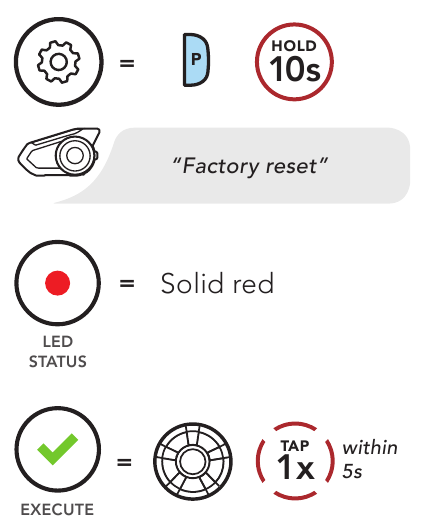

Tehaseseadete taastamine

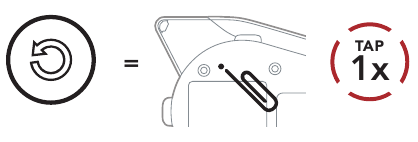

Vea lähtestamine

Märkus: Viga lähtestamine ei taasta Bluetooth mooduli tehaseseadetele.

KIIRE VIIDE

TÜÜP	TOIMING	NUPU KÄSUD
Põhitoimingud	Sisse/välja lülitamine
	Helitugevuse suurendamine/vähendamine	või
	Ümbritseva heli režiim
Mobiiltelefon	Telefonikõnele vastamine
	Telefonikõne lõpetamine
	Telefonikõnest keeldumine
	Kõne ülekandmine telefonikõne ajal
	Häälvalimine
	Kiirvalimine
Muusika	Muusika esitamine/peatamine ("Play/Pause Music")
	Loo edasikerimine
	Loo tagasikerimine
Mesh Intercom™	Mesh Intercom sisse/välja
	Kanali seadistamine
	Mesh Grouping
	Mesh lähtestamine
	Mikrofoni lubamine/keelamine
Intercom	Intercomi sidumine
	Intercomi alustamine/lõpetamine

SENA Technologies, Inc.
Klienditugi: sena.com
