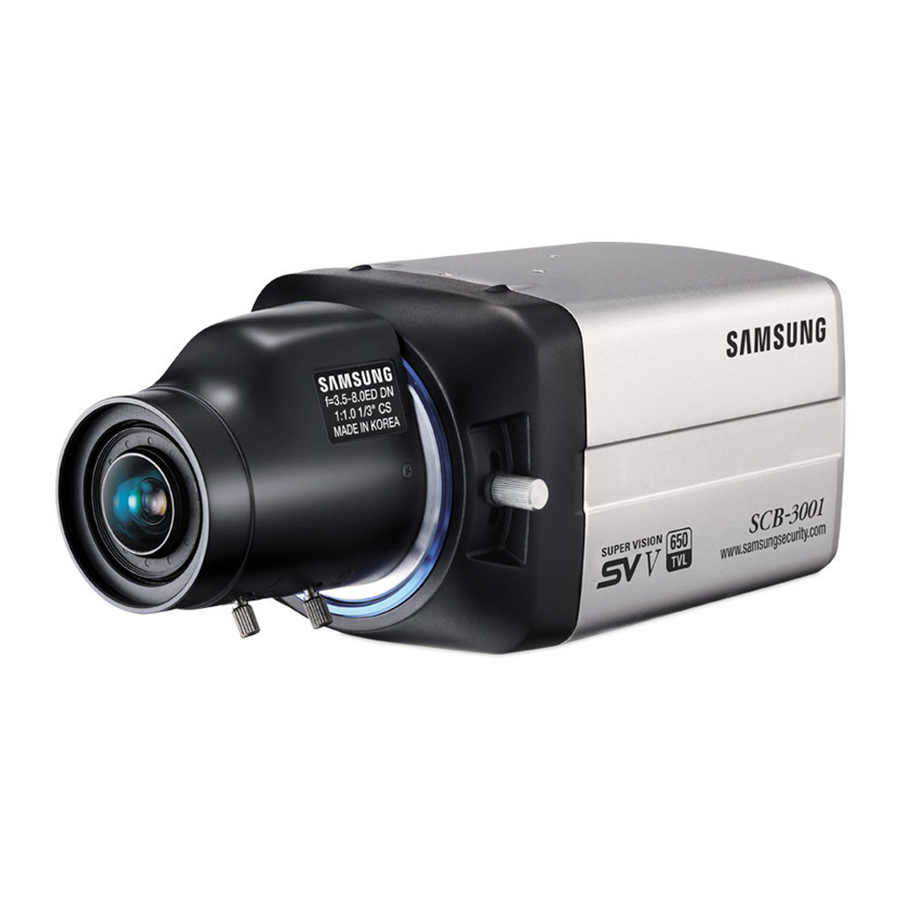

Samsung SCB-3000/3001 kõrge eraldusvõimega WDR kaamera kiirjuhend

Kiirjuhend

1. Funktsiooni seadistamise nupp

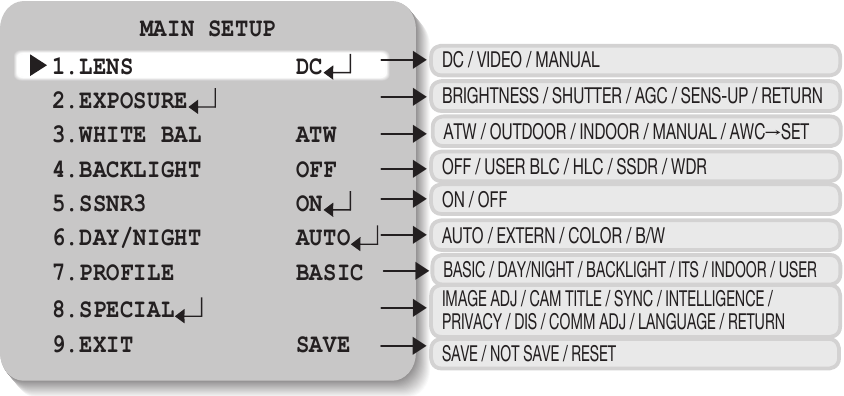

   • SET nupp: kuvab menüü ekraanil ja kasutab alammenüüsse sisenemiseks.
   • Üles ja alla nupp: kasutatakse kursori liigutamiseks menüüekraanil üles või alla.
   • Vasak ja parem nupp: kasutatakse kursori liigutamiseks menüüekraanil vasakule või paremale.
2. RS-485 juhtport: saate SETUP MENU juhtida selle pordi kaudu, kasutades väliseid kontrollereid, nagu näiteks kaugjuhtimispult, mis toetab RS-485 sidet.
3. FREEZE režiimi seadistamise terminal: lülitab FREEZE funktsiooni sisse või välja.
4. V-SYNC sisendterminal: võimaldab välise sünkroniseerimise.
5. Säriaja valiku terminal: valib välise sünkroniseerimise säriaja.
6. D & N sisendport: saate lülituda päeva- ja öörežiimile, ühendades selle pordiga välise signaali.
7. MD väljundport: liikumise tuvastamise signaalid väljastatakse selle pordi kaudu.
8. Maandusklemm
9. Video VÄLJUND terminal: saadab videosignaali ja ühendub monitori video sisendterminaliga.
10. Toite LED: see lamp põleb, kui kaamera saab normaalselt toidet.
11. Toite sisend terminal: ühendatakse iga mudeli jaoks sobiva toiteallikaga.
