Bang & Olufsen Beocenter 9300 Käyttöohje
Turvallisuus
SÄHKÖISKUN VAARA
ÄLÄ AVAA
Sähköiskun vaaran vähentämiseksi, älä poista kantta (tai takalevyä). Sisällä ei ole käyttäjän huollettavissa olevia osia. Anna huolto pätevän huoltohenkilöstön tehtäväksi.
Tulipalon tai sähköiskun välttämiseksi älä altista tätä laitetta sateelle tai kosteudelle.
Tämä symboli osoittaa, että laitteen sisällä on vaarallinen jännite, joka aiheuttaa sähköiskun vaaran.
Tämä symboli osoittaa, että tämän laitteen mukana olevassa kirjallisuudessa on tärkeitä käyttö- ja huolto-ohjeita.

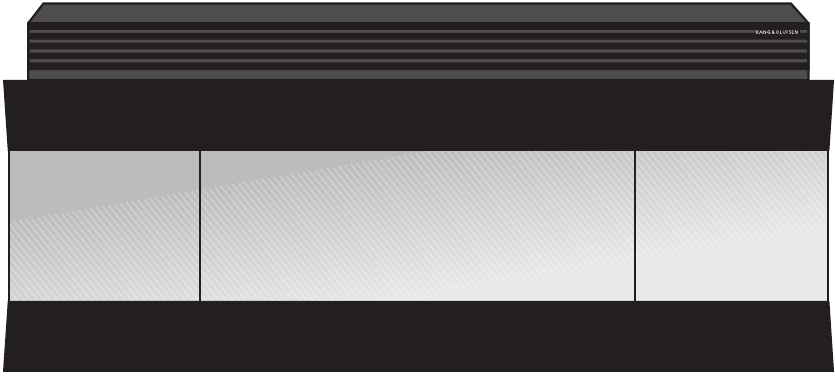

ENNEN ALOITTAMISTA
Tämä asennusopas selittää, kuinka asennat Beocenter 9300:n ja valmistelet sen käyttöön.
Suosittelemme, että noudatat tämän oppaan ohjeita huolellisesti.
Katso Beocenter 9300:n käyttöopasta (myös mukana) yksityiskohtaisia käyttöohjeita varten.
HUOM!
Älä kytke Beocenteriä verkkovirtaan ennen kuin olet suorittanut asennuksen.
SIJOITUS
Aseta Beocenter 9300 seisomaan kiinteälle, vaakasuoralle pinnalle.
Vältä Beocenterin sijoittamista suoraan auringonvaloon, lähelle pattereita tai muita lämmönlähteitä. Älä aseta Beocenteriä matolle, koska se voi tukkia tuuletusaukot.

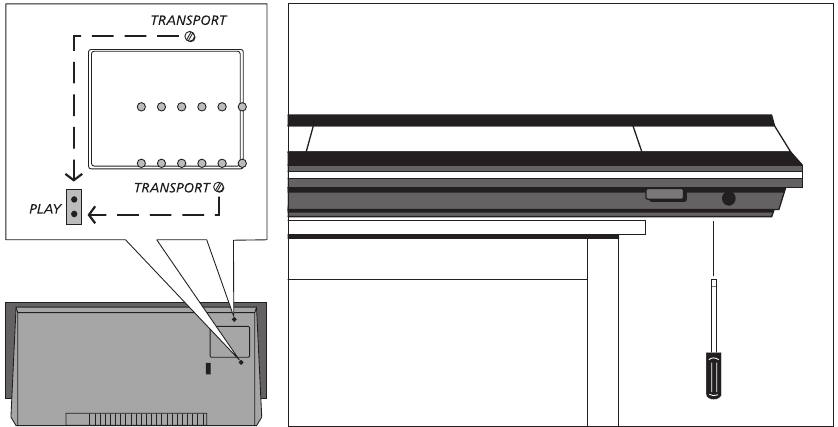

Kuljetussuojaus
Ennen Beocenter 9300:n käyttöä CD-aseman mekanismin kaksi kuljetussuojausruuvia on poistettava. Muuten voit vahingoittaa CD-soitinta!
Irrota kaksi ruuvia ruuvimeisselillä ja aseta ne kahteen PLAY-merkittyyn reikään säilytystä varten.
Jos sinun on joskus kuljetettava Beocenteriä, suosittelemme, että asetat kaksi kuljetusruuvia takaisin TRANSPORT-merkittyihin reikiin.

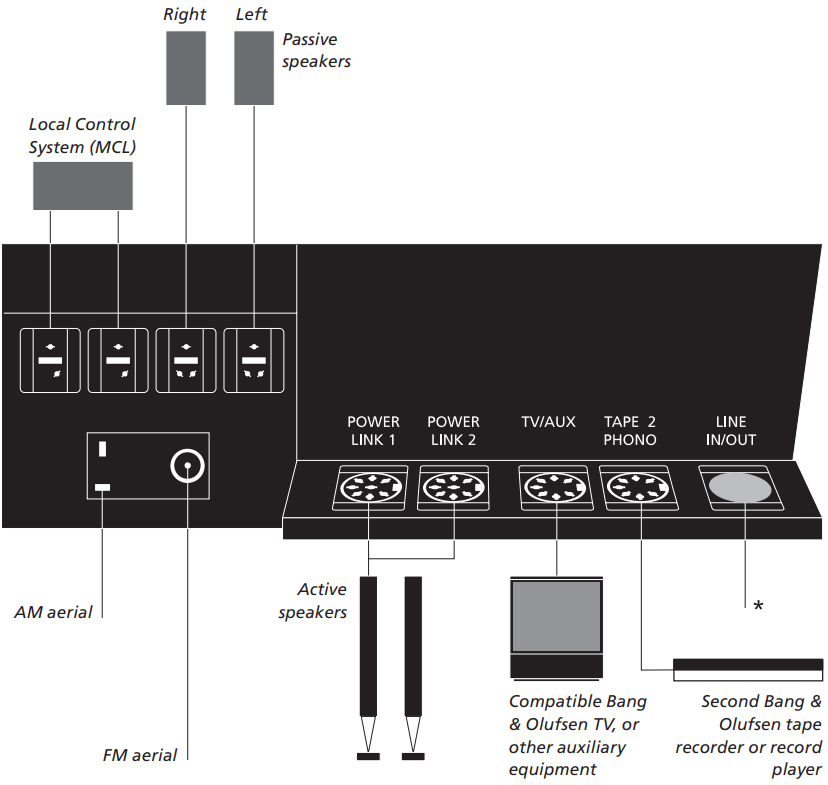

LIITÄNNÄT
Liitä kaiuttimet, antenni(t) ja muut laitteet Beocenteriin ennen sen kytkemistä verkkovirtaan.
Päästäksesi käsiksi pistorasioihin, nosta saranallinen ritilä Beocenter 9300:n takareunasta.
* LINE IN/OUT - vain tyyppi 2518. Älä poista tyhjää pistoketta, jos sitä ei käytetä!
Antenni
Jotta radioasemien vastaanotto olisi optimaalista, on välttämätöntä käyttää oikeantyyppistä antennia (FM ja/tai AM) tai kaapeliverkkoyhteyttä. Pyydä Bang & Olufsen -jälleenmyyjääsi neuvomaan sinua.
Liitä FM-signaali FM-merkittyyn pistorasiaan ja AM-signaali, jos sellainen on, AM-merkittyyn pistorasiaan.
Kaiuttimet
POWER LINK 1- ja POWER LINK 2 -merkityt pistorasiat on tarkoitettu aktiivikaiuttimien liittämiseen Bang & Olufsen Power Link -ominaisuudella, esim. Beolab 8000.
Voit halutessasi silmukoida signaalit kaiuttimesta kaiuttimeen, kuten Beolab-kaiuttimiesi käyttöoppaassa mainitaan, tai voit liittää yhden kaiuttimen kuhunkin kahdesta Power Link -pistorasiasta. Muista asettaa Beolab-kaiuttimien L•R•LINE-kytkin asentoon L ja R (vasen ja oikea).
SPEAKERS 1 (ja SPEAKERS 2) -merkityt pistorasiat on tarkoitettu passiivisten kaiuttimien liittämiseen. Liitä vasen kaiutin LEFT-merkittyyn pistorasiaan ja oikea kaiutin RIGHT-merkittyyn pistorasiaan.
Lisävarusteet
TV/AUX- ja TAPE 2 - PHONO -merkittyjen pistorasioiden avulla voit liittää ja käyttää yhteensopivia Bang & Olufsen -laitteita Beocenter 9300:n kanssa, esim. ylimääräinen ääninauhuri, levysoitin tai videojärjestelmä. Pistorasioihin voidaan liittää myös muiden merkkien laitteita. Kysy lisätietoja Bang & Olufsen -jälleenmyyjältäsi.
Videojärjestelmä
Jos sinulla on yhteensopiva Bang & Olufsen -televisio, voit liittää sen Beocenter 9300:een.
Liitä Beovision-televisiosi TV/AUX-merkittyyn pistorasiaan käyttämällä erityistä Audio Aux Link -kaapelia.
Toinen nauhuri
Jos sinulla on toinen nauhuri, sitä voidaan käyttää Beocenterin kanssa.
Liitä nauhuri TAPE 2 - PHONO -merkittyyn pistorasiaan.
Levysoitin
Jos sinulla on levysoitin, sitä voidaan käyttää Beocenterin kanssa. Levysoittimen on oltava malli, jossa on esivahvistin (RIAA), esim. Beogram 7000.
Liitä levysoitin TAPE 2 - PHONO -merkittyyn pistorasiaan.
Paikallinen ohjausjärjestelmä (MCL)
Paikallisen ohjausjärjestelmän asentaminen mahdollistaa äänilähteiden kuuntelun muissa huoneissa. Jos olet liittänyt yhteensopivan Bang & Olufsen -television, voit jopa jakaa äänen videolähteistäsi muihin huoneisiin. Ota yhteyttä Bang & Olufsen -jälleenmyyjääsi saadaksesi lisätietoja.
Liitä MCL-kaapelin kaksi 3-nastaista DIN-pistoketta (eli kaapeli, joka johtaa muihin huoneisiin) SPEAKERS 2 -merkittyihin pistorasioihin, vasen ja oikea.
Kuulokkeet
Beocenterin etuosassa (oikealla, käyttöpaneelin alla) oleva PHONES-merkitty pistorasia mahdollistaa kuulokkeiden liittämisen.
VALMIS KÄYTTÖÖN
Viimeistele asennus määrittämällä äänenvoimakkuudet, suosikkiradioasemat jne. Beocenter 9300:n käyttöoppaan mukaisesti.
Kun olet lopettanut Beocenter 9300:n ja muiden laitteiden asennuksen, kytke Beocenter verkkovirtaan. Beocenterin näytössä näkyy punainen piste, joka osoittaa, että järjestelmä on valmiustilassa ja valmis käytettäväksi.
Jos sinulla on yhteensopiva Bang & Olufsen -televisio, joka on liitetty Beocenteriisi, sinun on ohjelmoitava molemmat järjestelmät tietyn asennuksen mukaan. Beocenter 9300 voidaan ohjelmoida näihin asennuksiin (vaihtoehdot):
- Vaihtoehto 1. Käytetään asennuksessa, jossa Beocenter 9300 ja Beovision on sijoitettu samaan huoneeseen (tämä on tehdasasetus).
- Vaihtoehto 2. Käytetään asennuksessa, jossa Beocenter 9300 on sijoitettu yhteen huoneeseen ja Beovision toiseen.
- Vaihtoehto 0. Käytetään, jos haluat poistaa Beocenter 9300:n kauko-ohjauksen käytöstä (ottaaksesi kauko-ohjauksen uudelleen käyttöön, valitse jokin muu vaihtoehto).
Suorita ohjelmointi asettamalla molemmat järjestelmät valmiustilaan ja käyttämällä Beolink 1000 -kaukosäädintä:
- Suuntaa Beolink 1000 Beocenteriäsi kohti ja paina sitten SOUND (ääni), sopivaa vaihtoehtonumeroa (1, 2 tai 0) ja sitten STORE (tallenna).
Valittu vaihtoehtonumero näkyy Beocenterin näytössä. - Suuntaa Beolink 1000 Beovision-televisiotasi kohti ja paina sitten PICTURE (kuva), sopivaa vaihtoehtonumeroa (1 tai 2) ja sitten STORE (tallenna).
![]()
Beocenter 9300 ja liitetty Beovision-televisio on sijoitettu samaan huoneeseen.
Ohjelmoi molemmat järjestelmät vaihtoehtoon 1.

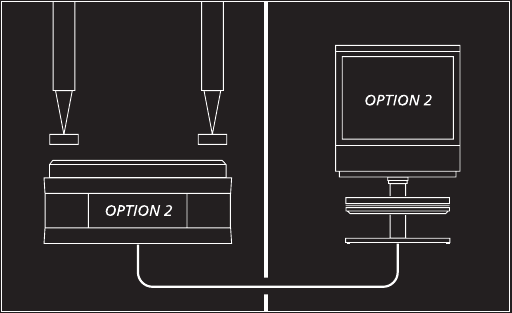

Beocenter 9300 ja liitetty Beovision-televisio on jaettu ja sijoitettu kahteen huoneeseen.
Ohjelmoi molemmat järjestelmät vaihtoehtoon 2.
HUOLTO
HUOMAUTUS: Älä koskaan käytä alkoholia tai muita liuottimia Beocenter 9300:n minkään osan puhdistamiseen.
Puhdista Beocenterin pinnat pehmeällä, tiukasti väännetyllä, nukkaamattomalla liinalla, jonka olet kastanut haaleaan veteen, jossa on muutama tippa mietoa pesuainetta, esimerkiksi astianpesuainetta.
Ennen lasipaneelien puhdistamista suosittelemme, että irrotat Beocenterin verkkovirrasta. Mieto ikkunanpesuaine, jota suihkutetaan kuivalle liinalle, riittää poistamaan sormenjäljet ja rasvatahrat lasipaneeleista.
Nauhan reitti
Nauhan reitti - eli nauhapäät, puristusrullat ja muut osat, joihin nauha koskettaa toiston tai tallennuksen aikana - tulisi puhdistaa silloin tällöin pölyn ja nukan kertymisen välttämiseksi. On hyvä idea puhdistaa nauhan reitti ennen tärkeän tallennuksen tekemistä.
Käytä nauhapään huoltosarjaa tai yksinkertaisesti vanupuikkoa, joka on kastettu tähän tarkoitukseen tarkoitettuun huuhtelunesteeseen. Puhdistusprosessi on suoritettava, kun kasettipesässä ei ole kasettia.
CD-levyjen käsittely
CD-levyjä (CD's) tulee käsitellä ja säilyttää samalla huolella kuin perinteisiä levyjä. Jos CD-levyä pidetään aina reunoista ja se asetetaan alkuperäiseen kasettiinsa soittamisen jälkeen, puhdistusta ei tarvita.
Jos CD-levy likaantuu sormenjäljistä, pölystä tai liasta, se voidaan pyyhkiä puhtaalla ja nukkaamattomalla, pehmeällä, kuivalla liinalla. CD-levyllä ei saa koskaan käyttää liuottimia tai hankaavia puhdistusaineita. Vältä äärimmäistä kuumuutta ja kosteutta äläkä koskaan kirjoita CD-levyillesi.
Pyyhi CD-levy aina suorassa linjassa keskeltä reunaan.
Kasettien käsittely
Kasetteja (nauhoja) tulee aina säilyttää suojakotelossa normaalissa huoneenlämmössä. Vältä äärimmäisiä lämpötiloja ja kosteutta.
Ennen kasetin asettamista varmista, että nauha on tiukasti kelattu. Jos ei, yritä kiristää nauhaa lyijykynällä tai muulla ohuella esineellä.

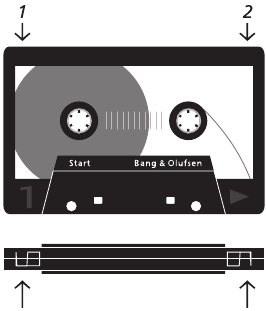

Voit suojata tallenteitasi tahattomalta poistamiselta poistamalla yhden tai molemmat salvat kasetin takareunasta. Salvan poistaminen estää nauhuria tallentamasta kasetin kyseiselle puolelle.
Jos haluat myöhemmin tehdä tallenteen näin suojatulle nauhalle, vaihda vain kyseinen salpa teipillä vapauttaaksesi tallennuslukon.
Vasemmanpuoleinen salpa vastaa tallenteita puolella 1 (A), ja oikeanpuoleinen salpa vastaa tallenteita puolella 2 (B).
