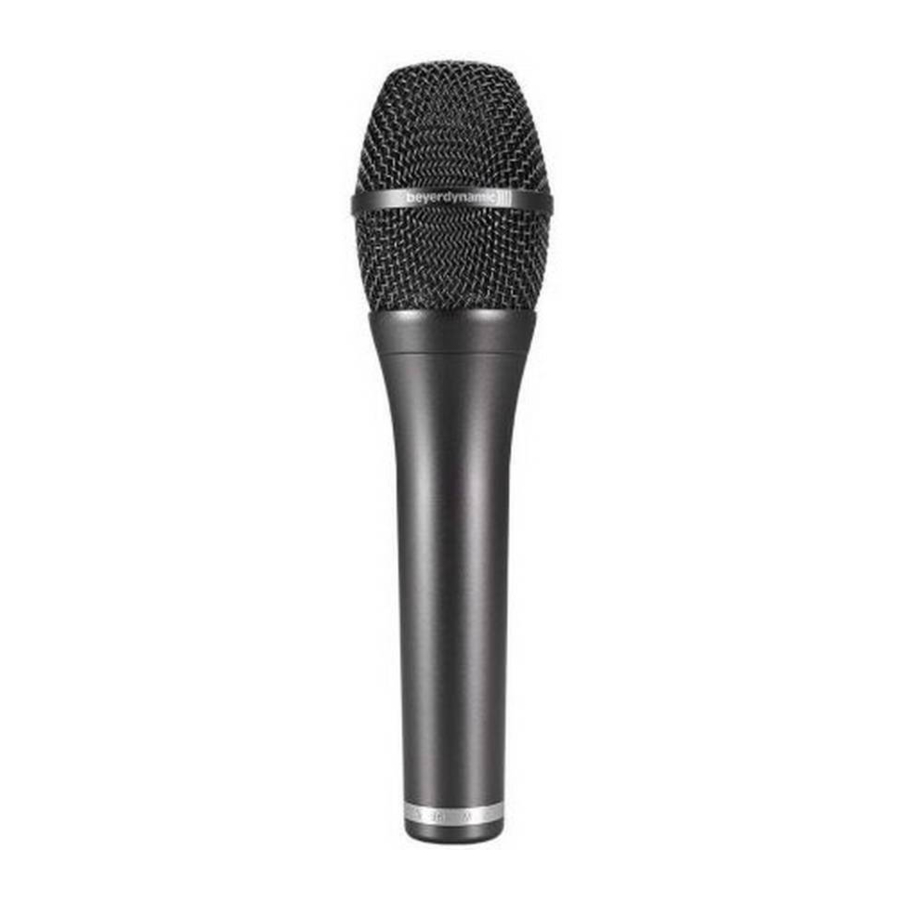

Beyerdynamic TG V96 - Kondensaattorimikrofonin tuotetiedot

Sisältö

1 Turvallisuustiedot
2 Sovellukset
3 Asennus
4 Huolto
- 4.1 Huolto
5 Versio
- 5.1 Lisävarusteet
6 Hävittäminen
7 Taajuusvastekäyrä
8 Suuntakuvio
9 Tekniset tiedot
10 Viitteet
11 Lataa käyttöohje
12 Muilla kielillä

Turvallisuustiedot

Suojaa mikrofonia kosteudelta ja äkillisiltä iskuilta. Voit vahingoittaa mikrofonia!
Älä puhalla mikrofoniin äläkä koputa mikrofonin koriin. Puhu mikrofoniin tai raaputa kevyesti mikrofonin päägrilliä toimivuuden tarkistamiseksi.

Sovellukset

TG V96 on kehitetty erityisesti laulun ja puheen mikrofoniksi erinomaisen äänenlaadun saavuttamiseksi. Toimitukseen sisältyvän klipsin avulla se voidaan asentaa mikrofonitelineisiin, joissa on 3/8" tai 5/8" kierreadapteri.

Asennus

TG V96 vaatii 48 V:n phantom-virran toimiakseen. Se voidaan kytkeä mihin tahansa symmetriseen mikrofoniliitäntään, joka tuottaa tämän jännitteen.
TG V96:ssä on herttakuvio ja se tuottaa lähes ollenkaan kiertoa. Kiertojen maksimaalisen vaimennuksen saavuttamiseksi mikrofoni on sijoitettava siten, että monitorikaiutin on suunnattu mikrofoniin takaa (kulma n. 180˚).
Mikrofonin grilliä ei saa peittää käsillä, koska se vaikuttaa massiivisesti suuntakuvioon ja lähetyksen laatuun.
TG V96:ssä on integroitu pop-suoja. Pop-äänien välttämiseksi mikrofoni on sijoitettava suun alapuolelle hieman kulmaan, jotta voit puhua tai laulaa juuri mikrofonin yli.
MKV 8 -mikrofonipidike telineille, joissa on 3/8" ja 5/8" kierreadapteri, sisältyy TG V96:n toimitukseen.

Huolto

TG V96 voidaan puhdistaa tarvittaessa pehmeällä, kostealla liinalla. Tarvittaessa voidaan käyttää mietoa puhdistusainetta (esim. astianpesuainetta) – mutta missään tapauksessa ei saa käyttää liuottimia sisältävää puhdistusainetta. Varmista, ettei nestettä pääse tunkeutumaan mikrofonin grilliin.

Integroitu metallinen pop-suoja on puhdistettava säännöllisin väliajoin:

Irrota mikrofonin grilli (kierrä vastapäivään).
Vedä lankaverkko ylöspäin.
Puhdista mikrofonin grilli ja pop-suoja puhtaalla vedellä.
Varmista, että molemmat osat ovat täysin kuivia ennen niiden kiinnittämistä uudelleen.
Pop-suoja ja mikrofonin grilli eivät sovellu konepesuun.

Huolto

Huollon saa suorittaa vain pätevä huoltohenkilöstö. Mikrofonin purkaminen itse mitätöi takuun.

Versio

Malli	Kuvaus	Tilausnumero
TG V96	Kondensaattori laulumikrofoni, herttakuvio sis. mikrofonikiinnike	707.325

Lisävarusteet

Malli	Kuvaus	Tilausnumero
BMC 05 FM	Vakiomikrofonikaapeli XLR-XLR, pituus 5 m	434.787
BMC 10 FM	Vakiomikrofonikaapeli XLR-XLR, pituus 10 m	434.795
GST 500	Mikrofoniteline 3/8", korkeus 0,85-1,60 m, teleskooppipuomilla	406.252
MKV 8	Mikrofonikiinnike, 3/8" ja 5/8"	407.216

Hävittäminen

Tämä symboli tuotteessa, ohjeissa tai pakkauksessa tarkoittaa, että sähkö- ja elektroniikkalaitteesi on hävitettävä käyttöikänsä lopussa erillään kotitalousjätteestäsi. EU:ssa on erilliset keräysjärjestelmät kierrätystä varten. Lisätietoja saat paikalliselta viranomaiselta tai jälleenmyyjältä, josta ostit tuotteen.

Taajuusvastekäyrä

Suuntakuvio

Tekniset tiedot

Anturin tyyppi	Kondensaattori
Toimintaperiaate	Paine gradientti
Suuntakuvio	Hertta
Taajuusvaste:
Lähietäisyyden mikrofonointi	20 - 20 000 Hz
Kaukoetäisyyden mikrofonointi (mitattu 1 m:n etäisyydeltä)	55 - 20 000 Hz
Avoin piirijännite	4 mV/Pa (-48 dBV) ±2 dB
Nimellisimpedanssi	60 Ω
Kuormitusimpedanssi	≥ 1 kΩ
Max. äänenpaine 1 kHz:llä	150 dB
Signaali-kohinasuhde	64 dB [CCIR, Q-Peak]
Vastaava äänenpaine	20 dB [A, RMS]
Vaiheensisäinen hylkäys 50 - 20 000 Hz	≥ 60 dB
Virtalähde	Phantom-virta: P24; P48
Virrankulutus	4,3 mA
Liitäntä	XLR, 3-nastainen, uros
Mitat:
Pituus	185 mm
Varren halkaisija	26 mm
Pään halkaisija	48 mm
Paino	330 g
