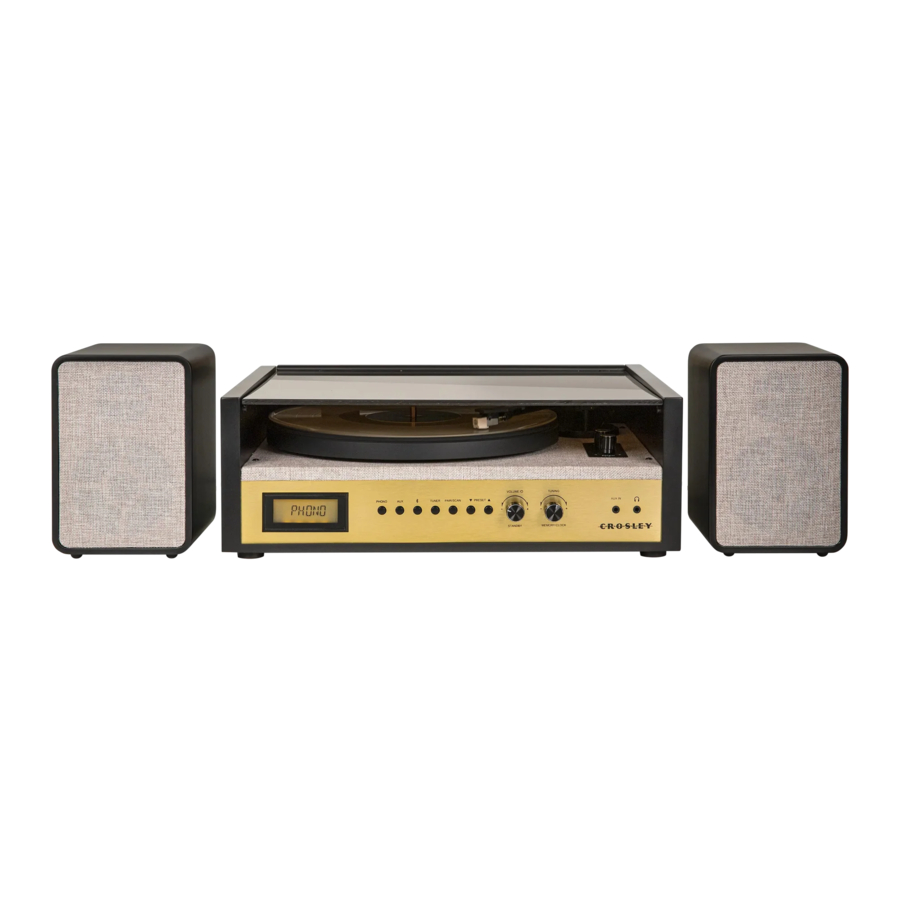

Crosley CR7017B - Coda Turntable -käyttöohje

Turvallisuusohjeet

Lue ja ymmärrä tämä käyttöohje kokonaan ennen tuotteen käyttöä. Säilytä nämä ohjeet myöhempää tarvetta varten.

1. Älä käytä tätä tuotetta veden lähellä.
2. Tätä tuotetta saa käyttää vain merkintätarrassa tai tässä käyttöohjeessa ilmoitetun tyyppisellä virtalähteellä.
3. Älä ohita polarisoidun pistokkeen turvallisuustarkoitusta. Polarisoidussa pistokkeessa on kaksi lapaa, joista toinen on leveämpi kuin toinen. Tämä pistoke sopii pistorasiaan vain yhdellä tavalla. Jos et pysty työntämään pistoketta kokonaan pistorasiaan, yritä kääntää pistoke. Jos pistoke ei vieläkään sovi, ota yhteyttä sähköasentajaan.
4. Suojaa virtajohtoa, ettei sen päälle kävellä tai se puristu, erityisesti pistokkeiden, jatkojohtojen ja kohdan, jossa ne tulevat ulos tuotteesta, kohdalta.
5. Älä ylikuormita pistorasioita, jatkojohtoja tai kiinteitä jatkojohtoja, koska se voi aiheuttaa tulipalon tai sähköiskun vaaran.
6. Älä koskaan työnnä minkäänlaisia esineitä tämän tuotteen aukkoihin, koska ne voivat koskettaa vaarallisia jännitepisteitä tai aiheuttaa oikosulun osissa, jotka voivat aiheuttaa tulipalon tai sähköiskun. Älä koskaan läikytä minkäänlaista nestettä tuotteen päälle.
7. Älä yritä huoltaa tätä tuotetta itse, koska kansien avaaminen tai irrottaminen voi altistaa sinut vaaralliselle jännitteelle tai muille vaaroille. Anna kaikki huoltotoimenpiteet pätevän huoltohenkilöstön tehtäväksi.
8. Muutokset tai muokkaukset tähän laitteeseen, joita vaatimustenmukaisuudesta vastaava osapuoli ei ole nimenomaisesti hyväksynyt, voivat mitätöidä käyttäjän oikeuden käyttää laitetta.
9. Älä käytä lisälaitteita, joita tuotteen valmistaja ei suosittele, koska ne voivat aiheuttaa vaaroja.
10. Tuotteen ja kärryn yhdistelmää tulee siirtää varovasti. Nopeat pysähdykset, liiallinen voima ja epätasaiset pinnat voivat aiheuttaa tuotteen ja kärryn yhdistelmän kaatumisen.
11. Kaapissa olevat aukot ja raot on tarkoitettu ilmanvaihtoa varten ja varmistamaan tuotteen luotettavan toiminnan ja suojaamaan sitä ylikuumenemiselta. Älä tuki tai peitä näitä aukkoja.
12. Irrota tuote pistorasiasta ukkosmyrskyn aikana tai kun sitä ei käytetä pitkään aikaan.

Pakkauksen sisältö

Ennen kuin heität pois mitään pakkausmateriaaleja, tarkista huolellisesti ja varmista, että löydät seuraavat tuotteet, jotka tulevat tämän pakkauksen mukana:

• Levysoitin
• Levysoittimen liukuestematto
• 45 RPM -adapteri
• 3,5 mm:n aux-in-kaapeli
• Virtalähde
• Kaiuttimet
• Äänivarren vastapaino

Ota yhteyttä Crosleyn asiakaspalveluun, jos pakkauksesta puuttuu jokin lisävaruste. Säilytä alkuperäiset pakkausmateriaalit vaihtoa tai palautusta varten.

Tekniset tiedot

Huomautus:

• Suunnittelua ja teknisiä tietoja voidaan muuttaa ilman erillistä ilmoitusta.
• Virrankulutuksen säästämiseksi jotkin mallit ovat ERP-energian säästöstandardin mukaisia. Kun äänituloa ei ole 20 minuuttiin, niiden virta katkeaa automaattisesti. Kytke virta takaisin päälle ja jatka toistoa sammuttamalla virta ja kytkemällä se uudelleen päälle.

Tuotekuvaus

1. LCD-näyttö
2. Phono-painike
3. Aux-painike
4. Bluetooth-painike
5. Tuner-painike
6. Pair/Scan-painike
7. Preset Back -painike
8. Preset Forward -painike
9. ON/OFF-Volume -painike (PÄÄLLÄ/POIS-äänenvoimakkuus)
10. Tuning Knob (Virityspainike)
11. Aux In -liitäntä
12. Headphone Jack (Kuulokeliitäntä)
13. Turntable Platter (Levysoittimen lautanen)
14. Turntable Spindle (Levysoittimen kara)
15. Tonearm Counterweight (Äänivarren vastapaino)
16. Downforce Scale Dial (Neulapainon säätö)
17. Hold Down Clip (Kiinnitysklipsi)
18. Tonearm Lever (Äänivarren vipu)
19. Tonearm Rest (Äänivarren tuki)
20. Tonearm (Äänivarsi)
21. Speed Selector (Nopeuden valitsin)
22. Pitch Control (Korkeuden säätö)
23. Headshell (Äänirasia)

24. Power Jack (Virtaliitäntä)
25. Line Out Jack (Linjalähtöliitäntä)
26. Speaker Jacks (Kaiutinliitännät)
27. Speakers (Kaiuttimet)

Alkuasennus

Perusasennus

1. Aseta laite tasaiselle ja vaakasuoralle alustalle. Valitun paikan tulee olla vakaa ja vapaa tärinästä.
2. Irrota äänivarren kiinnityshihna.
3. Aseta liukuestematto levysoittimen lautasen päälle.
4. Liitä kaiuttimet laitteen takana oleviin kaiutinliitäntöihin.
5. Liitä virtalähde laitteen virtaliitäntään.

Huomautus: Älä kytke virtalähdettä pistorasiaan ennen kuin kaikki asennukset on suoritettu. Ennen virran kytkemistä varmista vielä kerran, että kaikki liitäntäasetukset ovat oikein. Katkaise aina virta, kun liität tai irrotat.

Levysoittimen lautasen ja hihnan asennus

1. Aseta lautanen levysoittimen karan läpi ja pyöritä lautasta, kunnes näet käyttömoottorin hihnapyörän ikkunan läpi oikeassa yläkulmassa.
2. Tartu varovasti käyttöhihnaan ja aseta se moottorin hihnapyörän uraan.


Äänivarren vastapainon säätö neulapainetta varten

1. Irrota neulansuojus äänirasialta ja vältä koskettamasta neulan kärkeä säädön aikana.
2. Vapauta äänivarren kiinnitysklipsi, pidä äänivartta varovasti kiinni ja siirrä se pois äänivarren tuelta. Tässä vaiheessa äänivarsi on epätasapainossa ja voi heilua vapaasti.
3. Pidä äänivartta varovasti kiinni ja pyöritä vastapainoa varovasti levysoittimen etuosaa kohti, kunnes äänivarsi on vaakasuorassa tasapainossa ja leijuu vapaasti juuri lautasen yläpuolella ilman, että neula koskettaa lautasen pintaa.
4. Palauta äänivarsi äänivarren tuelle ja lukitse kiinnitysklipsi.
5. Pidä vastapainoa tukevasti paikallaan ilman pyöritystä ja pyöritä varovasti vain neulapainon säätöä, kunnes asteikon "0" on linjassa äänivarren yläosan keskiviivan kanssa.
6. Pyöritä vastapainoa, mukaan lukien neulapainon säätöä, vastapäivään (levysoittimen edestä katsottuna), kunnes asteikko näyttää neulan suositellun paineen arvon.

Huomautus: Tehtaalla asennetun äänirasian suositeltu paine on 3,0 g. Äänirasia menee vain 2 g:aan. Sinun on tehtävä yksi täysi kierros ja asetettava se arvoon 1,0 g saavuttaaksesi 3,0 g.

Kellon asetus

Kellon manuaalinen asetus voidaan tehdä vain VALMIUSTILASSA.

1. Paina VALMIUSTILASSA pitkään virityspainiketta.
2. Säädä 12 tai 24 tunnin asetusta pyörittämällä virityspainiketta. Vahvista painamalla virityspainiketta.
3. Muuta tuntinumeroita oikeaan tuntiin pyörittämällä virityspainiketta. Vahvista painamalla virityspainiketta.
4. Muuta minuuttinumeroita oikeaan minuuttiin pyörittämällä virityspainiketta. Vahvista painamalla virityspainiketta

Stereojärjestelmän liitäntä

Kun niitä käytetään linjalähtönä, liitännät lähettävät analogisia linjatason signaaleja, ja ne voidaan liittää suoraan pariin aktiivikaiuttimia tai stereojärjestelmäsi sopivaan tuloon.

Aux-tuloliitäntä

Voit liittää äänilaitteen tähän laitteeseen ja toistaa musiikkia sen kaiuttimien kautta. Voit tehdä tämän painamalla Aux-painiketta, liittämällä 3,5 mm:n lisäkaapelin äänilaitteesi ja tämän laitteen Aux In -liitännän väliin ja aloittamalla musiikin toiston.

Levysoittimen käyttö

1. Kytke virta päälle painamalla On/Off Volume -painiketta (PÄÄLLÄ/POIS-äänenvoimakkuus).
2. Paina PHONO-painiketta.
3. Aseta nopeuskytkin vastaavasti.
4. Aseta levy levysoittimelle. Käytä tarvittaessa 45 RPM -adapteria.
5. Irrota neulansuojus neulakokoonpanosta.
   Huomautus: Neulan vaurioitumisen välttämiseksi varmista, että mukana toimitettu neulansuojus on paikallaan aina, kun levysoitinta siirretään tai puhdistetaan.
6. Vapauta äänivarren kiinnitysklipsi.
   Huomautus: Kun levysoitin ei ole käytössä, muista lukita kiinnitysklipsi takaisin.
7. Nosta äänivartta ylös äänivarren vivulla.
8. Siirrä äänivartta varovasti levyn päälle kohtaan, josta toisto halutaan aloittaa. Aseta äänivarren vipu takaisin ala-asentoon, jolloin äänivarsi laskeutuu hitaasti levylle ja aloittaa toiston.
9. Kun levyn toisto on valmis, nosta äänivartta uudelleen äänivarren vivulla ja palauta se sitten äänivarren tuelle. Vapauta vipu, jotta äänivarsi asettuu takaisin tuelleen. Keskeytä toisto toistamalla samat vaiheet.
10. Lukitse äänivarren klipsi äänivarren kiinnittämiseksi.

Korkeuden säätö

Levysoittimen nopeutta voidaan lisätä tai vähentää noin 10 % pyörittämällä korkeuden säätöpainiketta. Lisää nopeutta kääntämällä korkeuden säätöpainiketta myötäpäivään. Vähennä nopeutta kääntämällä painiketta vastapäivään.

Neulan vaihto

Neulan irrottaminen

1. Pidä varovasti kiinni neulan molemmista puolista.

2. Vedä neulaa varovasti eteenpäin ja irrota se.


Neulan asentaminen

1. Aseta neula siten, että sen kärki on alaspäin.

2. Kohdista neulan takaosa äänirasian kanssa.

3. Työnnä neula takaisin paikalleen.


Bluetooth-käyttö

1. Paina Bluetooth-painiketta, jolloin kuulet laitteesta aktivointiäänen.
2. Kytke äänilaitteesi Bluetooth-ominaisuus päälle, etsi "CROSLEY CR7017B" ja muodosta pariliitos.
3. Kun laitteesi on muodostanut pariliitoksen onnistuneesti laitteen kanssa, kuulet laitteesta lyhyen vahvistusäänen.
4. Toista ja suoratoista musiikkia laitteestasi laitteeseen.
5. Paina toiston aikana Scan/Pair-painiketta (Haku/Pariliitos) toistaaksesi/keskeyttääksesi musiikin
6. Voit siirtyä seuraavaan tai edelliseen kappaleeseen painamalla vastaavasti Preset Back -painiketta (Esiasetus taakse) tai Preset Forward -painiketta (Esiasetus eteen).

Huomautus: Bluetooth-versio – 5.0

Radion käyttö

1. Paina Tuner-painiketta (Viritin).
2. Pyöritä virityspainiketta halutulle radioasemalle.

Voit etsiä taajuuksia automaattisesti ja tallentaa ne esiasetettuina asemina.

1. Paina Pair/Scan-painiketta (Haku/Pariliitos) etsiäksesi taajuuksia automaattisesti ja tallentaaksesi ne esiasetettuina asemina.
2. Valitse esiasetetut asemat painamalla Preset Back -painiketta (Esiasetus taakse) ja Preset Forward -painiketta (Esiasetus eteen).

Voit etsiä taajuuksia manuaalisesti ja tallentaa ne esiasetettuina asemina.

1. Pyöritä virityspainiketta halutulle radioasemalle.
2. Paina virityspainiketta ja Preset Back -painiketta (Esiasetus taakse) ja Preset Forward -painiketta (Esiasetus eteen) halutulle esiasetukselle.
3. Vahvista ja tallenna asema painamalla virityspainiketta.

Levysoittimen huolto

1. Älä koske neulan kärkeen sormillasi. Vältä neulan kolhimista levysoittimen mattoon tai levyn reunaan.
2. Puhdista neula usein pehmeällä harjalla vain edestakaisin suuntautuvalla liikkeellä.
3. Puhdista levyt pölystä tai rasvasta levynpuhdistusharjalla ja levynpuhdistusliuoksella.
4. Puhdista levysoittimen kansi ja levysoittimen kotelo hieman kostealla mikrokuituliinalla.

Huomautus: Älä käytä puhdistusaineita, jotka sisältävät alkoholia, bentseeniä tai muita vahvoja kemikaaleja, jotka voivat vahingoittaa levysoittimen maalia ja pintaa.

** Crosley tarjoaa tuotevalikoiman erilaisia puhdistustarvikkeita. Kysy jälleenmyyjältäsi tai tutustu verkkosivustoomme www.crosleyradio.com saadaksesi lisätietoja puhdistustuotteista.

Vianmääritys

Virtaa ei ole

• Virtalähde ei ole kytketty oikein.
• Pistorasiassa ei ole virtaa.
• Virrankulutuksen säästämiseksi jotkin mallit ovat ERP-energiansäästöstandardin mukaisia. Kun äänituloa ei ole 20 minuuttiin, niiden virta katkeaa automaattisesti. Kytke virta takaisin päälle ja jatka toistoa sammuttamalla virta ja kytkemällä se uudelleen päälle.

Virta on päällä, mutta lautanen ei pyöri

• Levysoittimen käyttöhihna on luistanut pois paikaltaan.
• Aux in -kaapeli on kytketty aux in -liitäntään, irrota se

Levysoitin pyörii, mutta ääntä ei kuulu tai ääni ei ole riittävän voimakas

• Neulansuojus on vielä päällä.
• Äänivarsi on nostettu ylös vivulla.
• Kuulokkeet on kytketty.

Kysymyksiä, ongelmia, puuttuvia osia?
Ennen kuin palautat tuotteen kauppaan, soita asiakaspalveluun
klo 8.00–18.00 (EST), maanantaista perjantaihin
1-888-CROSLEY
www.crosleyradio.com
