Horstmann C27 - Kaksikanavaisen ajastimen käyttöohje

JOHDANTO

Horstmann C27 - Kaksikanavainen ajastin tarjoaa jopa kolme ohjelmoitua toiminta-aikaa päivässä, seitsemänä päivänä viikossa, sekä kuuman veden Boost- ja lämmityksen Advance-ohjauksen täysin pumpatussa järjestelmässä.

Seuraavat ovat joitain helppokäyttöisiä ominaisuuksia: -
Joustava 7 päivän ohjaus
1 tunnin Boost kuumalle vedelle
Riippumaton ajoitus kuumalle vedelle ja lämmitykselle
Keskuslämmityksen Avance antaa välittömän On/Off (Päällä/Pois) ohituksen
Jopa 3 On/Off (Päällä/Pois) -jaksoa kanavaa kohden jokaisessa 24 tunnin toiminnassa.
Ohjelmavaihtoehdot: Auto / All Day (Koko päivä) / 24 Hours (24 tuntia) / Off (Pois)

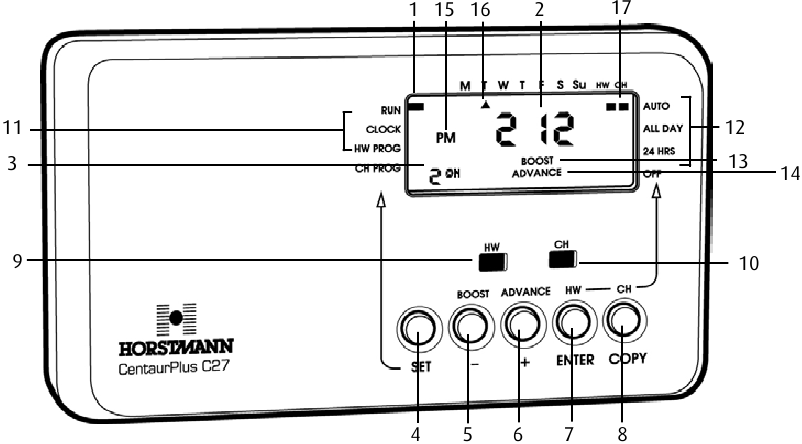

LAITTEEN ETUNÄKYMÄ

1. SET-merkkivalo
2. Kellonaika
3. Kytkinjakson symboli
4. SET-painike
5. Kuuman veden BOOST tai säätö (-) -painike
6. Keskuslämmityksen ADVANCE tai säätö (+) -painike
7. Kuuman veden (HW) valinta tai ENTER-painike
8. Keskuslämmityksen (CH) valinta tai COPY-painike
9. Kuuman veden ON (Päällä) -merkkivalo
10. Keskuslämmityksen ON (Päällä) -merkkivalo
11. SET-asennot
12. PROGRAMME-asennot
13. BOOST-symboli
14. ADVANCE-symboli
15. AM/PM-symboli
16. Viikonpäivän ilmaisin
17. PROGRAMME-ilmaisimet

LAITTEEN NOLLAUS

Sähköiset laitteet voivat joissakin olosuhteissa häiriintyä sähköisistä häiriöistä. Jos ajastimen näyttö jumiutuu tai on epäselvä; tai jos haluat palata oletusaika-asetuksiin, käytä seuraavaa menettelyä.

Paina SET- ja CH-painikkeita samanaikaisesti, vapauta sitten painikkeet, ja ajastin palaa tehdasasetuksiin.

Alla olevat yksinkertaiset ohjeet on suunniteltu auttamaan laitteen ohjelmoinnissa.

PÄIVÄN JA KELLONAJAN ASETTAMINEN

1. Paina SET-painiketta, kunnes SET-merkkivalo on CLOCK (KELLO) -asennon vieressä.
2. Säädä päivää PLUS- ja MINUS-painikkeilla
3. Paina ENTER
4. Säädä aikaa PLUS- ja MINUS-painikkeilla

5. Paina ENTER
6. Paina SET-painiketta, kunnes SET-merkkivalo on RUN (KÄYNNISSÄ) -asennon vieressä.

OLETUSAIKA-ASETUKSET

Oletusasetukset näkyvät, mutta jos haluat muuttaa niitä, toimi alla olevien ohjeiden mukaisesti.

Oletusasetukset näkyvät, mutta jos haluat muuttaa niitä, toimi alla olevien ohjeiden mukaisesti.

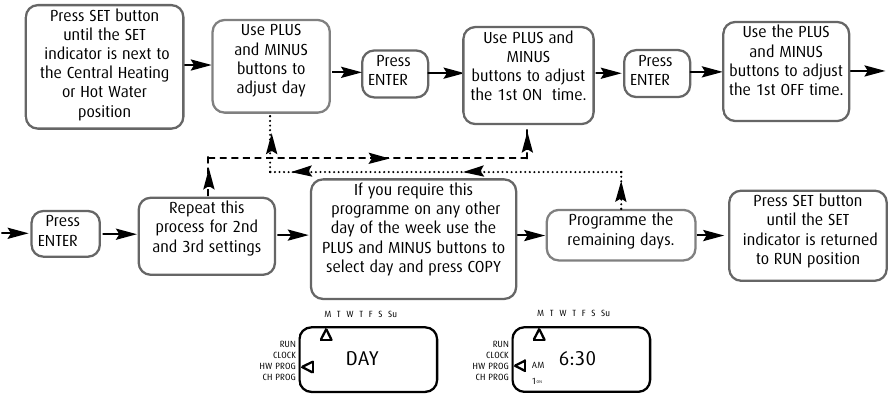

PÄÄLLE- JA POIS-AIKOJEN ASETTAMINEN

TIETOA JA NEUVOJA

PÄÄLLE/POIS-aikojen ohjelmointi
Jos lämmitystä tai kuumaa vettä ei tarvita, se voidaan peruuttaa asettamalla PÄÄLLE- ja POIS-asetukset samaan aikaan. Esimerkki: PÄÄLLE 10:00 POIS 10:00

TÄYSIN PUMPATTU TAI PAINOVOIMAINEN JÄRJESTELMÄ

Asentaja on asettanut ajastimen asennettuun järjestelmään sopivaksi. Jos tämä on täysin pumpattu järjestelmä, se mahdollistaa keskuslämmityksen ja kuuman veden itsenäisen ohjauksen, mutta painovoimaisessa järjestelmässä keskuslämmitys ja kuuma vesi on linkitetty siten, että keskuslämmitystä ei ole mahdollista käyttää itsenäisesti.
Tämä mahdollistaa vain yhden yhteisen aika-asetuksen sekä kuumalle vedelle että keskuslämmitykselle.

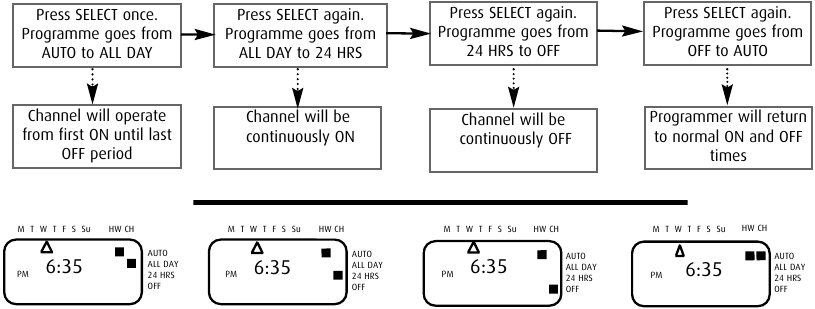

ERIKOISOMINAISUUDET

SET-merkkivalon on oltava RUN (KÄYNNISSÄ) -asennossa seuraavia ohjeita varten.
Seuraavat toiminnot toimivat itsenäisesti joko kuumalle vedelle tai keskuslämmitykselle.

BOOST-TOIMINTO

1 tunnin väliaikainen ohitus
Paina BOOST-painiketta:
Kuuma vesi Boostataan 1 tunnin ajaksi

Paina BOOST-painiketta uudelleen milloin tahansa BOOST-jakson aikana palataksesi normaaliin ohjelmointiin

ADVANCE-TOIMINTO

Siirtää seuraavan PÄÄLLE- tai POIS-toiminnon eteenpäin

1. Paina ADVANCE-painiketta siirtyäksesi seuraavaan lämmityksen PÄÄLLE/POIS-aikaan
2. Peruuta siirto painamalla ADVANCE-painiketta uudelleen. Tämä palauttaa laitteen normaaliin ohjelmaan


AKKU

Ajastimessa on ei-ladattava, pitkäikäinen akku, joka ylläpitää ohjelmoituja aika-asetuksia vähintään kymmenen kuukautta virran ollessa katkaistuna.
TÄMÄN PITÄISI RIITTÄÄ KATTAMAAN VIRTAKATKOKSET LAITTEEN KÄYTTÖIÄN AIKANA.
Virrankatkosten aikana näyttö on tyhjä, 3 päivän kuluttua nykyinen kellonaika menetetään.
Nämä toimenpiteet on tarkoitettu pidentämään akun käyttöikää.

HUOLTO JA KORJAUS

Tämä ajastin EI ole käyttäjän huollettavissa. Älä pura laitetta.
Jos vika ilmenee, katso LAITTEEN NOLLAUS -osio. Jos tämä ei ratkaise ongelmaa, ota yhteyttä paikalliseen lämmitysinsinööriin tai pätevään sähköasentajaan.

KYSYMYKSIÄ JA VASTAUKSIA

Laitteen näyttö on jumiutunut	Tämä voi johtua paikallisista sähköisistä häiriöistä Vian voi korjata käyttämällä NOLLAUS-toimintoa.
Merkkivalo ei syty kuuman veden tai keskuslämmityksen kanavassa	Vian voi korjata käyttämällä NOLLAUS-toimintoa. Jos ongelma jatkuu, ajastin on vaihdettava.
Merkkivalo syttyy, mutta pumppu ja/tai kattila eivät käynnisty	Tämä voi viitata ongelmaan muualla järjestelmässäsi; Esim. vyöhykeventtiili jne. ota yhteyttä rekisteröityyn asentajaan saadaksesi neuvoja.
Laitteessa ei ole näyttöä	Kokeile NOLLAUS-toimintoa, jos tämä ei korjaa ongelmaa, tarkistuta verkkovirta
Mistä tiedän, onko ajastimella vielä takuu	CentaurPlus-sarjalla on 2 vuoden takuu valmistuspäivästä. Tämä päivämäärä on laitteen takana, merkittynä kuukaudella vuoden päällä
Miten laite irrotetaan seinästä	CentaurPlus-ajastimen saa irrottaa takalevystään vain pätevä sähköasentaja tai lämmitysinsinööri; Ajastin liitetään 6-nastaiseen takalevyyn, joka sijaitsee laitteen takana, ja se on kiinnitetty kahdella ruuvilla, jotka sijaitsevat laitteen pohjapinnalla. Löysää nämä ruuvit ja vedä eteenpäin ja ylös kaariliikkeellä

Sähköposti: sales@horstmann.co.uk
Verkkosivusto: www.horstmann.co.uk;

Horstmann Controls Limited
Bristol
