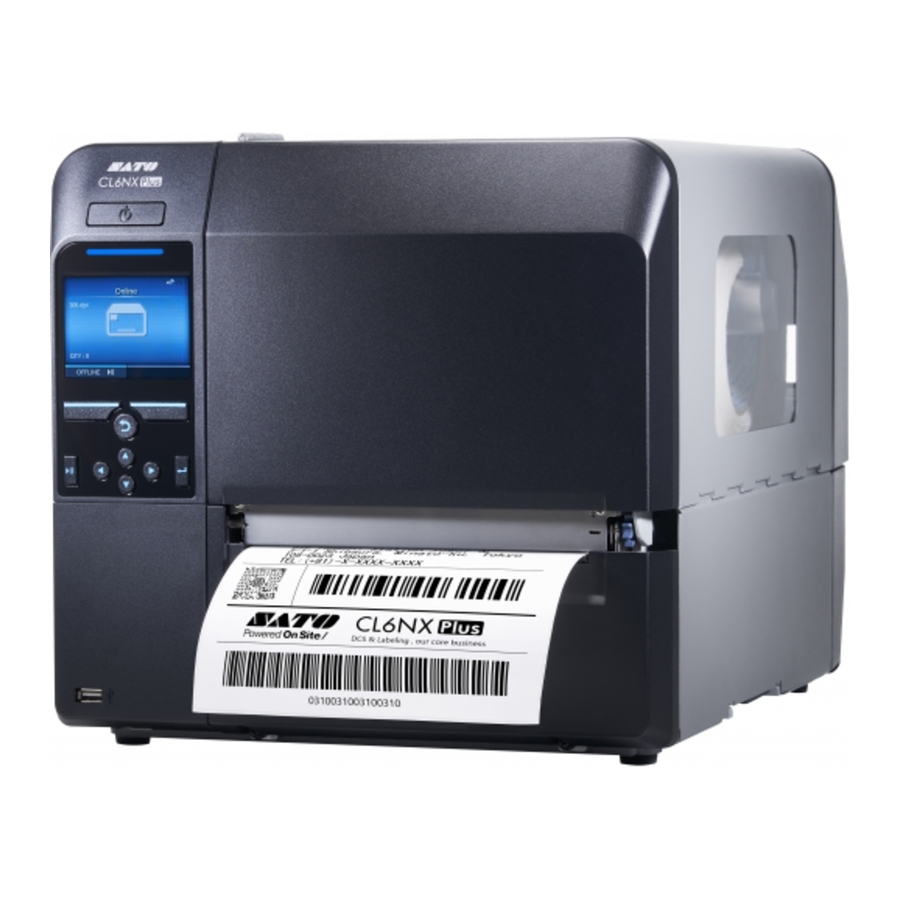

SATO CL4NX Plus, CL6NX Plus - Teollisuustarra tulostimen pikaopas

Tämä on pikaopas ensimmäiseen käyttökertaan.

Katso lisätietoja alueesi verkkosivustolla olevasta käyttöoppaasta (https://www.sato-global.com/).

Tässä pikaohjeessa käytetyt kuvat ovat CL4NX Plus -mallista, ellei toisin mainita.

Tämä laite ei sovellu käytettäväksi paikoissa, joissa lapset todennäköisesti oleskelevat.

Kun kannat tätä laitetta, varo pudottamasta sitä. On olemassa loukkaantumisvaara.

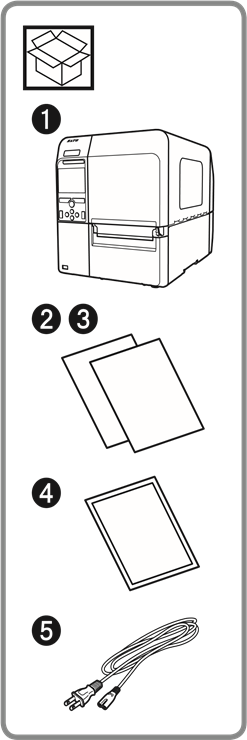

Lisävarusteet

1. CL4NX Plus/CL6NX Plus
2. Pikaopas
3. Maailmanlaajuinen takuuohjelma -lehtinen
4. Asiakirjat
5. Virtajohto*

* Virtapistokkeen muoto vaihtelee alueen mukaan.

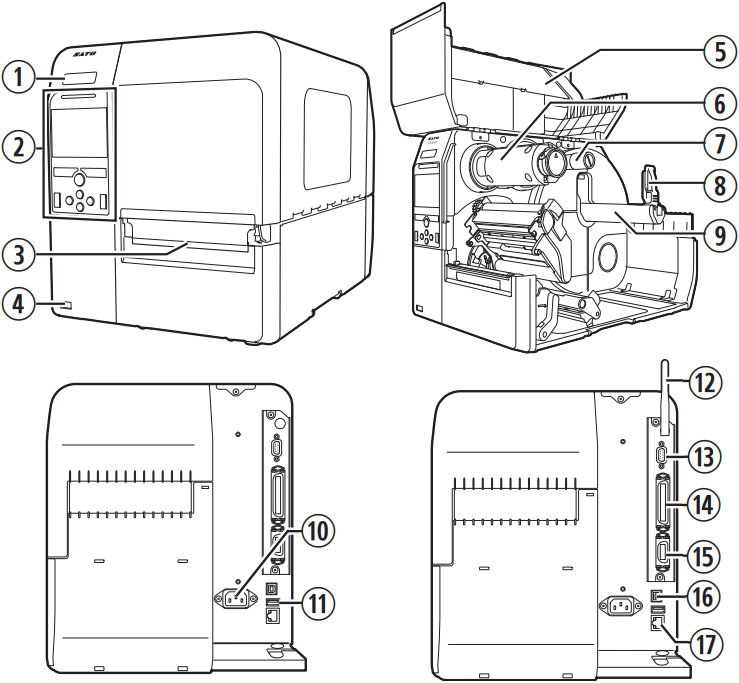

Osien tunnistaminen

1. (Virta) painike
2. Käyttöpaneeli
3. Tulostusmateriaalin ulostuloaukko
4. USB-liitin (A-tyyppi)
5. Yläkansi
6. Värinauhan takaisinkelaus kara
7. Värinauhan syöttökara
8. Tulostusmateriaalin pidikkeen ohjain
9. Tulostusmateriaalin pidike
10. AC-tuloliitäntä
11. USB-liitin (A-tyyppi)
12. WLAN-antenni (valinnainen)
13. RS-232C-liitin
14. IEEE1284-liitin
15. EXT-liitin
16. USB-liitin (B-tyyppi)
17. LAN-liitin

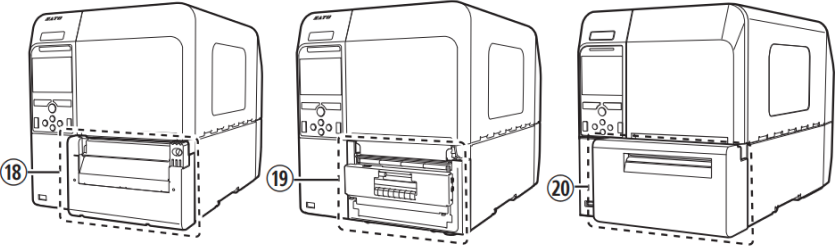

Valinnaiset lisävarusteet

18. Leikkuriyksikkö
19. Annostelijayksikkö
20. Pyörivä leikkurisarja (vain CL4NX Plus)

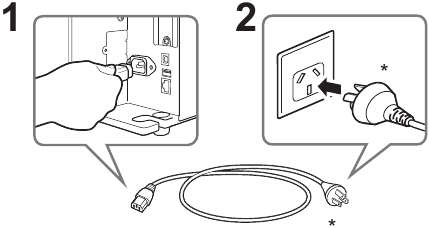

Virtajohdon liittäminen

1. Liitä virtajohto AC-tuloliitäntään .
2. Kytke virtapistoke pistorasiaan.

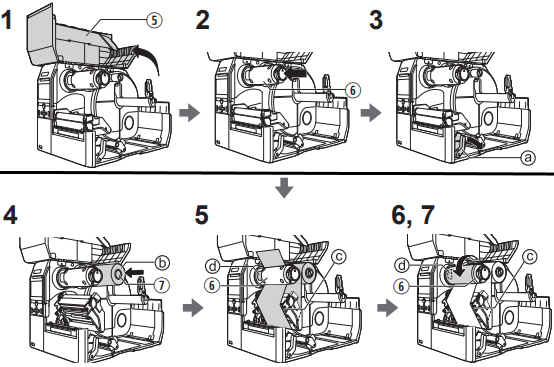

Värinauhan asettaminen (lämpösiirtoa varten)

1. Avaa yläkansi kokonaan, jotta kansi ei pääse putoamaan vahingossa.
2. Paina värinauhan takaisinkelaus karaa kokonaan sisään.
3. Paina tulostuspään lukitusvipua taaksepäin.
4. Aseta ja asenna värinauha värinauhan syöttökaraan , huomioi tuulen suunta.
5. Värinauhan syöttökarasta , vie värinauha tulostuspään alapuolelta.
6. Kierrä värinauhaa vastapäivään värinauhan takaisinkelaus karaa ja tartuntalevyä .
7. Paina tulostuspäätä alas, kunnes tulostuspään lukitusvipu on lukittu.
8. Sulje yläkansi.

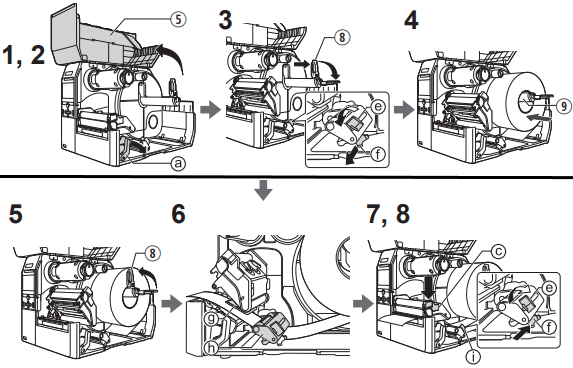

Tulostusmateriaalin asettaminen

1. Avaa yläkansi kokonaan, jotta kansi ei pääse putoamaan vahingossa.
2. Paina tulostuspään lukitusvipua taaksepäin.
3. Vedä tulostusmateriaalin pidikkeen ohjainta ja tulostusmateriaalin ohjainta pois tuotteesta. Vapauta tulostusmateriaalin ohjain kiertämällä nuppia vastapäivään.
4. Aseta tulostusmateriaali rulla tukevasti tulostusmateriaalin pidikkeeseen .
5. Paina tulostusmateriaalin pidikkeen ohjainta kevyesti tulostusmateriaali rullaa vasten.
6. Vie tulostusmateriaali tulostusmateriaalin vaimentimen ja tulostusmateriaalin anturin ohjaimen alapuolelta samalla, kun työnnät tulostusmateriaalia tuotteen sisäpuolta kohti. Varmista, että tulostusmateriaalin pää ulottuu tuotteen etupuolelle.
7. Paina tulostuspäätä alas, kunnes tulostuspään lukitusvipu on lukittu.
8. Paina tulostusmateriaalin ohjainta kevyesti tulostusmateriaalin lähellä olevaa sivua vasten ja lukitse tulostusmateriaalin ohjain kiertämällä nuppia .
9. Sulje yläkansi.

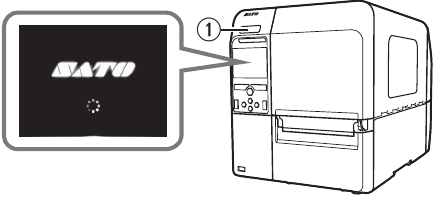

Tuotteen käynnistäminen

Paina (Virta) painiketta , kunnes käyttöpaneelin LED-valo syttyy sinisenä.

Tuotteen käynnistäminen (käynnistysopas)

Kun käynnistät tuotteen ensimmäisen kerran ostamisen jälkeen, näytössä näkyy käynnistysopas. Käynnistysopas auttaa sinua tuotteen alkuasetusten, kuten ajan ja päivämäärän asettamisen sekä värinauhan ja tulostusmateriaalin asettamisen kanssa.

Noudata näytössä olevia ohjeita.

Voit sulkea käynnistysopaan ja suorittaa määrityksen myöhemmin valikosta.

Tuotteen sammuttaminen

1. Varmista, että tuote on Offline (offline-tilassa).
2. Paina (Virta) painiketta painettuna yli kaksi sekuntia.

Perustiedot

Mallin nimi: CL4NX Plus/CL6NX Plus

Tulostusmenetelmä: Suora lämpötulostus ja lämpösiirto

Tulostuspään tiheys (resoluutio):

• CL4NX Plus: 203, 305, 609 dpi (8, 12, 24 pistettä/mm)
• CL6NX Plus: 203, 305 dpi (8, 12 pistettä/mm)

Mitat:

• CL4NX Plus: 271 (L) x 457 (S) x 321 (K) mm
  (10.7" x 18.0" x 12.6") (Ilman ulokkeita)
• CL6NX Plus: 338 (L) x 457 (S) x 321 (K) mm
  (13.3" x 18.0" x 12.6") (Ilman ulokkeita)

Paino:

• CL4NX Plus: 15.1 kg (33.3 lbs) (Ilman tulostusmateriaalia, värinauhaa ja valinnaisia lisävarusteita)
• CL6NX Plus: 20.3 kg (44.7 lbs) (Ilman tulostusmateriaalia, värinauhaa ja valinnaisia lisävarusteita)

Tehovaatimukset:

1. Tulojännite
   CL4NX Plus: AC 100 - 240 V, 3.0 A, ±10 %
   CL6NX Plus: AC 100 - 240 V, 4.5 A, ±10 %
2. Taajuus: 50 - 60 Hz
3. Virrankulutus
   Tulotehon jänniteolosuhteet: AC 230 V, 50 Hzz
   CL4NX Plus: Huipputeho: 190 VA / 180 W (30 %:n tulostussuhteella), Valmiustila: 40 VA / 20 W
   CL6NX Plus: Huipputeho: 233 VA / 217 W (30 %:n tulostussuhteella), Valmiustila: 60 VA / 23 W

Ympäristöolosuhteet (lämpötila/kosteus):

1. Käyttö: 0 - 40 ºC (32 - 104 ºF), 30 - 80 % RH (ei tiivistyvä)
2. Varastointi: −20 - 60 ºC (−4 - 140 ºF), 30 - 90 % RH (ei tiivistyvä)

Tekniset tiedot ([B] Bluetooth [W] Langaton LAN [U] RFID UHF * 1 [H] RFID HF (CL4NX Plus) [N] NFC)

Taajuusalue: [B] 2402 - 2480 MHz, [W] 2412 - 2472 MHz, 5180 - 5825 MHz, [U] 865 - 868 MHz, 902 - 928 MHz, [H] 13.56 MHz, [N] 13.56 MHz, Modulaatio: [B] GFSK, DQPSK, 8DPSK, [W] DSSS, OFDM, [U] PR-ASK, [H] ASK, [N] NFC Type 2 Tag (Passiivinen), Suurin lähtöteho*²: [B] ≦ 10 dBm, [W] ≦ 20.5 dBm, [U] ≦ 30 dBm, [H] ≦ 23 dBm, Antennin vahvistus*²: [B] +1.4 dBi, [W] +2.5 dBi, [U] −41.97 dBi(SRA), −21.36 dBi(FRONTCOUPLER), [H] −65 dBi

*1 Yllä oleva taajuus on moduulin spesifikaatio, ja taajuusaluetta rajoittaa kunkin maan alueellinen sääntely, jossa tulostimia myydään.

*2 [N] Käyttöetäisyys jopa 100 mm (riippuen useista parametreista, kuten kentästä

Avoimen lähdekoodin ohjelmisto

Tämä tulostintuote sisältää avoimen lähdekoodin ohjelmiston, jota sovelletaan avoimen lähdekoodin ohjelmistolisenssiin. Katso lisätietoja verkkosivustoltamme. https://www.sato-global.com/licenses/oss/
