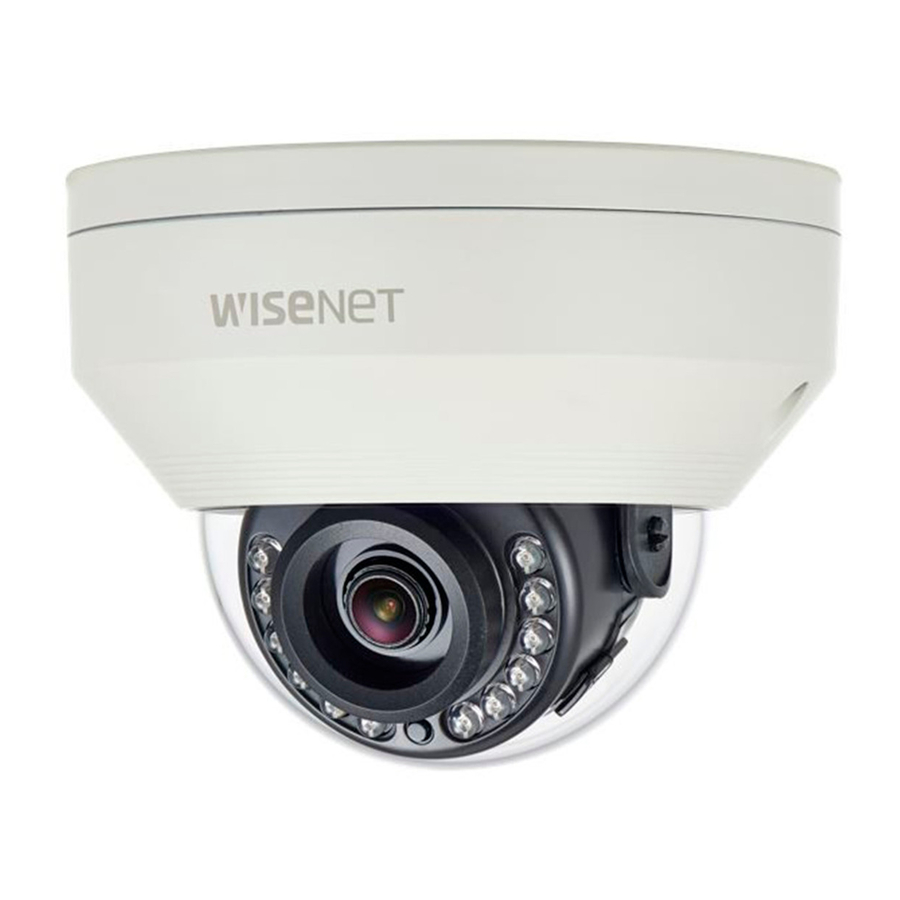

Wisenet HCV-7010R, HCV-7020R, HCV-7030R Pika-asennusopas

Yleiskatsaus

1. Dome Cover (Kupu)
2. Rotate Base: (Kiertopohja) Kameran kiertokulman säätö.
3. Lens Module: (Linssimoduuli)
   HCV-7010R: 2.8mm(F1.8)
   HCV-7020R: 4.0mm(F2.0)
   HCV-7030R: 6.0mm(F2.0)
4. Function Setup switch: (Toimintoasetuskytkin) Näyttää valikon näytöllä ja siirtää kohdistinta neljään suuntaan vahvistaaksesi tilan tai muuttaaksesi valittua kohdetta.
   Vaihtaminen AHD- ja CVBS-tilojen välillä: Paina SET-painiketta yli 5 sekuntia.
5. Video Output Terminal to Monitor (Videon ulostuloliitäntä monitoriin)
6. Pan Base: (Panorointipohja) Kameran panorointikulman säätö.
7. Power input terminal: (Virransyöttöliitäntä) Liitä virta tässä kunkin mallin mukaisesti.
8. Video Output Jack: (Videon ulostuloliitin) Videosignaalit lähetetään tämän portin kautta. Liitä tämä portti AHD DVR:n Video IN -porttiin.
9. IR LED: Nämä infrapuna-LEDit ohjataan valaistusanturilla.
10. IIIumination sensor: (Valaistusanturi) Tunnistaa tulevan valon IR-LEDin ohjaamiseksi.

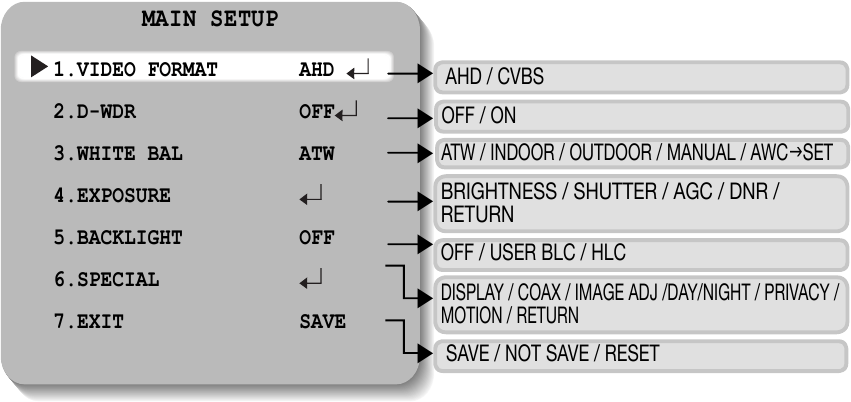

Pääasennus
