Guide de démarrage rapide de l'interrupteur variateur intelligent Wi-Fi Tp-Link HS200

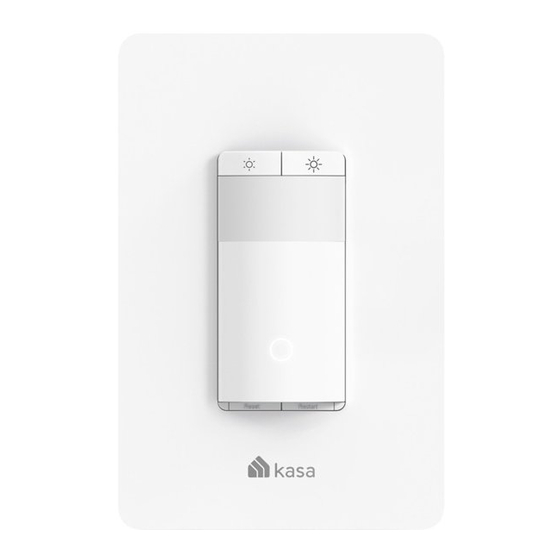

Présentation du produit

Les capteurs de mouvement et de lumière ambiante intégrés fonctionnent ensemble pour offrir un contrôle mains libres. L'interrupteur variateur intelligent Kasa allume et tamise automatiquement les lumières, vous épargnant des efforts et des factures d'électricité.

1. Capteur de lumière ambiante
2. Réinitialisation
3. Boutons de variateur
4. Capteur de mouvement
5. Bouton Marche/Arrêt
6. LED
7. Redémarrer

Câbler votre interrupteur

1. Coupez le disjoncteur et retirez l'ancienne plaque murale. Ensuite, étiquetez les fils.
   Terre : Généralement vert ou cuivre.
   Neutre : Généralement blanc et non connecté à un interrupteur simple.
   Phase : Généralement noir et provenant du disjoncteur.
   Charge : Généralement noir. Une extrémité est connectée à la lumière. En cas de doute, consultez un électricien qualifié.

2. Déconnectez les fils.
3. Connectez les fils à l'interrupteur variateur intelligent comme indiqué ci-dessous.


1. Terre
2. Charge
3. Phase
4. Neutre


4. Fixez l'interrupteur variateur avec des vis.


Configurer votre interrupteur

ÉTAPE 1 : TÉLÉCHARGER L'APPLICATION

Téléchargez l'application Kasa Smart depuis l'Apple App Store ou Google Play.

OU

ÉTAPE 2 : CONFIGURATION

Appuyez sur le bouton dans l'application et sélectionnez Smart Switches (Interrupteurs intelligents). Suivez ensuite les instructions étape par étape de l'application pour configurer votre interrupteur variateur intelligent.

Explications des boutons

	Diminue ou augmente la luminosité.
Reset (Réinitialisation)	Appuyez et maintenez enfoncé pendant environ 5 secondes pour réinitialiser votre interrupteur avec la configuration enregistrée. Appuyez et maintenez enfoncé pendant environ 10 secondes pour restaurer les paramètres d'usine par défaut de votre interrupteur.
Restart (Redémarrer)	Appuyez pour redémarrer votre interrupteur.

État de la LED

Spécifications

Tension nominale : 120V~ 60Hz

Charge : 300W Incandescent, 150W LED

Température de fonctionnement : 0~40℃

Consignes de sécurité

Avant d'installer, d'entretenir ou de retirer l'interrupteur, lisez et suivez toutes les précautions de sécurité, y compris les suivantes :

•
  Risque de choc électrique
  Plus d'un interrupteur de déconnexion peut être nécessaire pour couper l'alimentation de l'équipement avant l'entretien. Un disjoncteur qui déconnecte simultanément les conducteurs de phase et de neutre est approprié. Assurez-vous que l'alimentation est coupée au niveau du disjoncteur avant de retirer ou d'installer un interrupteur. Utilisez un testeur de tension sans contact pour vous assurer que l'alimentation est coupée.
• L'interrupteur intelligent doit être installé et utilisé conformément au Code national de l'électricité (NEC) ou à votre code électrique local. Si vous n'êtes pas familier avec ces codes et exigences, ou si vous n'êtes pas à l'aise avec l'installation, consultez un électricien qualifié.
• N'installez pas l'interrupteur intelligent avec les mains mouillées ou en étant debout sur des surfaces humides ou mouillées.
• Installez uniquement dans une boîte de sortie homologuée UL appropriée (dimensions appropriées : H > 2,95 po/75 mm, L > 1,81 po/46 mm, P > 2 po/51 mm).
• Serrez les vis des bornes à 13 lbf-po.

Besoin d'aide ?

Visitez www.tp-link.com/support
pour le support technique, les guides d'utilisation, les FAQ, la garantie et plus encore
7106509177 REV1.0.0 ©2021 TP-Link
