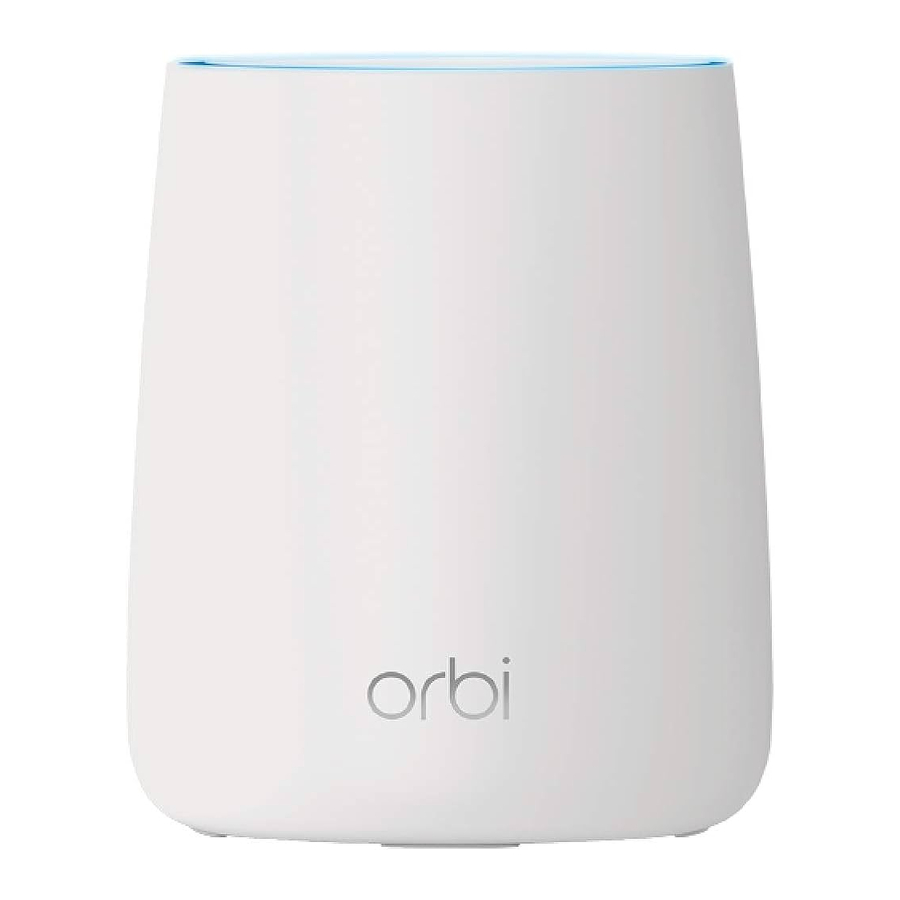

NETGEAR Orbi RBR20, RBS20, RBK23 - Guide de démarrage rapide du routeur réseau

Sommaire

1 Configuration via l'application
2 Configuration via le navigateur web
3 Couleurs de synchronisation de l'anneau LED du satellite
4 Contenu de l'emballage
5 Présentation du routeur
6 Présentation du satellite
7 Assistance
8 Références
9 Télécharger le manuel
10 Dans d'autres langues

Configuration via l'application

Scannez un code QR ou recherchez NETGEAR Orbi dans l'Apple App Store ou le Google Play Store.
Téléchargez et lancez l'application NETGEAR Orbi sur votre appareil mobile et suivez les instructions.

Configuration via le navigateur web

Débranchez votre modem et retirez, puis réinsérez la batterie de secours s'il en utilise une.
Rebranchez le modem.
Utilisez le câble Ethernet inclus pour connecter votre modem au port Internet jaune de votre routeur.
Remarque : Si vous souhaitez connecter votre routeur à une passerelle existante, nous vous recommandons de désactiver le WiFi de votre passerelle existante.
Branchez votre routeur.
Le voyant d'alimentation (Power LED) à l'arrière du routeur s'allume en vert. Si le voyant d'alimentation ne s'allume pas, appuyez sur le bouton Power On/Off (Marche/Arrêt).
Attendez que l'anneau LED du routeur s'allume en blanc.
Placez votre satellite, branchez-le et attendez que l'anneau LED du satellite s'allume en bleu ou en orange.
Si l'anneau LED du satellite s'allume en magenta, rapprochez le satellite du routeur. Pour plus d'informations, consultez Couleurs de synchronisation de l'anneau LED du satellite.
Connectez votre ordinateur ou appareil mobile au routeur ou aux satellites via Ethernet ou WiFi :
- Ethernet. Utilisez un câble Ethernet pour connecter un ordinateur au routeur ou au satellite.
- WiFi. Utilisez le nom du réseau WiFi (SSID) et le mot de passe figurant sur l'étiquette du routeur ou du satellite pour vous connecter.
Lancez un navigateur web, visitez orbilogin.com, et suivez les instructions.
Si une fenêtre de connexion s'ouvre, saisissez le nom d'utilisateur et le mot de passe. Le nom d'utilisateur est admin et le mot de passe par défaut est password.

Couleurs de synchronisation de l'anneau LED du satellite

Une fois le satellite mis sous tension, l'anneau LED du satellite s'allume en blanc pendant que le satellite tente de se synchroniser avec le routeur. Ensuite, l'anneau LED s'allume d'une des couleurs suivantes pendant environ trois minutes, puis s'éteint :

Bleu	La connexion entre le satellite et le routeur est bonne.
Orange	La connexion entre le satellite et le routeur est correcte. Envisagez de rapprocher le satellite du routeur.
Magenta	Le satellite n'a pas réussi à se synchroniser avec le routeur. Rapprochez le satellite du routeur.

Remarque : Si l'anneau LED s'allume toujours en magenta après environ une minute, appuyez sur le bouton Sync (Synchronisation) sur le routeur et sur le satellite. Si le satellite se synchronise avec le routeur, l'anneau LED du satellite s'allume en blanc, puis en bleu pour indiquer une bonne connexion, et s'éteint.

Contenu de l'emballage

Présentation du routeur

Anneau LED (non visible sur l'image)
Bouton Sync (Synchronisation) (également utilisé pour la connexion WPS)
Port Internet (le satellite n'inclut pas de port Internet)
Ports Ethernet

Présentation du satellite

Bouton Power On/Off (Marche/Arrêt) et voyant d'alimentation (Power LED)
Connecteur d'alimentation
Bouton Reset (Réinitialisation)

Assistance

Nous vous remercions d'avoir acheté ce produit NETGEAR. Vous pouvez visiter www.netgear.com/support pour enregistrer votre produit, obtenir de l'aide, accéder aux dernières versions des téléchargements et des manuels d'utilisation, et rejoindre notre communauté. Nous vous recommandons d'utiliser uniquement les ressources d'assistance officielles de NETGEAR.

Pour la Déclaration de Conformité UE actuelle, visitez http://kb.netgear.com/11621.
Pour les informations de conformité réglementaire, visitez http://www.netgear.com/about/regulatory/.
Consultez le document de conformité réglementaire avant de connecter l'alimentation.

NETGEAR, Inc.
350 East Plumeria Drive
San Jose, CA 95134, USA
NETGEAR INTL LTD
Building 3, University Technology Centre
Curraheen Road, Cork, Ireland
