SiriusXM DH4 - Vodič za brzi početak kućnog kompleta Dock & Play

Umetnite adapter za priključivanje radija u priključnu stanicu

Morat ćete umetnuti adapter za priključivanje radija koji je kompatibilan s vašim radiom u kućnu priključnu stanicu.

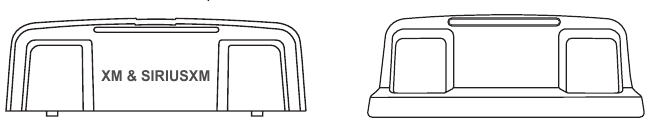

1. Pronađite adapter za priključivanje radija koji je kompatibilan s vašim radiom.
   Ako imate XM ili SiriusXM Radio: Ako je vaš radio označen kao XM* ili SiriusXM*, odaberite adapter za priključivanje radija označen s XM & SIRIUSXM na stražnjoj strani adaptera.

   Stražnji pogled
   Prednji pogled Ispravna orijentacija

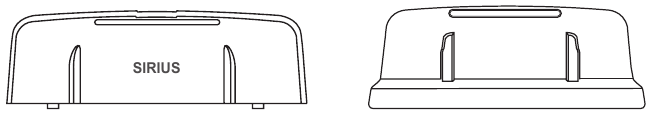

   Ako imate Sirius Radio: Ako je vaš radio označen kao Sirius*, odaberite adapter za priključivanje radija označen s SIRIUS na stražnjoj strani adaptera.

   Stražnji pogled
   Prednji pogled Ispravna orijentacija

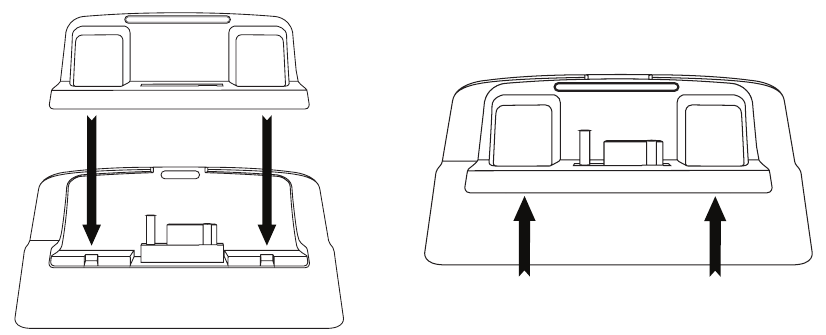

2. Orijentirajte i postavite adapter za priključivanje radija koji ste odabrali u kućnu priključnu stanicu. Provjerite je li adapter centriran i potpuno umetnut u priključnu stanicu.

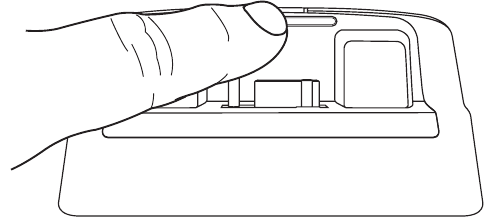

3. Nakon što je adapter pravilno postavljen u kućnu priključnu stanicu, lagano pritisnite gornji dio adaptera uz priključnu stanicu prstom dok ne klikne na mjesto. Adapter za priključivanje radija je sada instaliran.

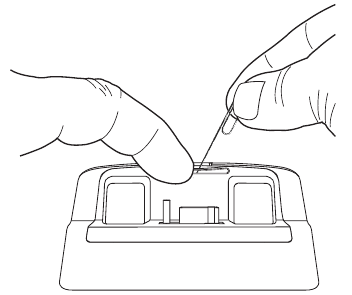

Ako postane potrebno ukloniti adapter za priključivanje radija iz kućne priključne stanice, koristite nokat da lagano pritisnete gornji dio adaptera, a zatim upotrijebite dugi tanki predmet kao što je spajalica, odvijač ili nešto slično da odvojite adapter dok se ne oslobodi iz priključne stanice. Zatim podignite adapter prema gore i van iz priključne stanice.

* Ako niste sigurni je li vaš radio XM, SiriusXM ili Sirius Radio, provjerite naljepnicu na stražnjoj strani radija. Ako na naljepnici vašeg radija piše XM Radio ID ili Radio ID i ima 8-znamenkasti alfanumerički broj, to je XM ili SiriusXM Radio. Ako na naljepnici vašeg radija piše Sirius ID, SID ili ESN i ima 12-znamenkasti brojčani broj, to je Sirius Radio.

Spojite kućnu priključnu stanicu i priključite radio

Odaberite mjesto u blizini vašeg stereo sustava ili aktivnih zvučnika, a također i tamo gdje kabel od unutarnje/vanjske kućne antene može doći do kućne priključne stanice. Lokacija bi trebala biti lako dostupna i pružati dobru vidljivost zaslona, ali ne bi trebala biti smještena na mjestu gdje će biti izložena izravnoj sunčevoj svjetlosti, što će smanjiti vidljivost zaslona.

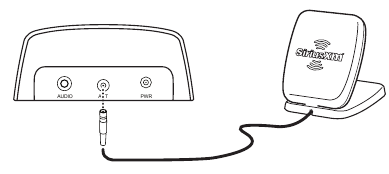

1. Spojite unutarnju/vanjsku kućnu antenu na srebrni ANT konektor na stražnjoj strani kućne priključne stanice.

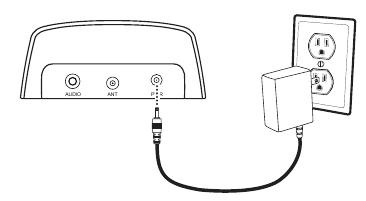

2. Spojite kućni adapter za napajanje na crveni PWR konektor na stražnjoj strani kućne priključne stanice i uključite ga u zidnu utičnicu.

3. Postavite svoj radio u kućnu priključnu stanicu.
4. Uključite svoj radio pritiskom na gumb za uključivanje (Power button).


NAPOMENA: Vaš radio može biti drugačiji model od radija prikazanog ovdje.

Postavite i usmjerite unutarnju/vanjsku kućnu antenu

1. Provjerite indikator jačine signala na zaslonu radija. Ako postoje 2 ili 3 okomite trake jačine signala, nastavite s korakom 4. Ako ne, nastavite s korakom 3B u nastavku.

2. Pogledajte korisnički priručnik vašeg radija za upute o pristupu zaslonu Indikator signala (Signal Indicator), Signal ili Usmjeravanje antene (Antenna Aiming) vašeg radija, kako biste vidjeli vizualni prikaz jačine signala.

3. Pokušajte eksperimentirati s unutarnjom/vanjskom kućnom antenom kako biste stekli osjećaj za prijem na vašoj lokaciji. Ako je bilo koja od traka satelitskog ili zemaljskog signala (ili obje) više od pola ispunjena, primate dobar signal i gotovi ste s usmjeravanjem antene. Izađite iz zaslona Indikator signala (Signal Indicator), Signal ili Usmjeravanje antene (Antenna Aiming) i nastavite s korakom 4. Imajte na umu da za Tour radio mora postojati 50% ili veća jačina signala na visokom i niskom pojasu.

4. Ako još ne primate dobar signal, pomičite antenu po sobi ili iz sobe u sobu. Usmjerite je na različite prozore, pokušajte pomaknuti antenu bliže prozoru, idealno onom koji je okrenut prema jugu.
   Niste sigurni koji je smjer jug? Razmislite o tome gdje sunce izlazi (na istoku) i zalazi (na zapadu). Zatim stanite tako da vam je istok s lijeve strane i bit ćete okrenuti prema jugu. Postoji li prozor u smjeru u kojem ste okrenuti? Postavite antenu na prozorsku dasku pazeći da je okrenuta prema staklu, a ne prema okviru prozora. Ako primate dobar satelitski ili zemaljski signal (ili oba), gotovi ste s usmjeravanjem antene. Izađite iz zaslona Indikator signala (Signal Indicator), Signal ili Usmjeravanje antene (Antenna Aiming) i nastavite s korakom 4.


Ako niste uspjeli pronaći unutarnju lokaciju za antenu, morat ćete je postaviti vani. Pogledajte korisnički priručnik za SiriusXM Dock & Play kućni komplet SXDH4 za opcije vanjske lokacije. Idite na www.siriusxm.com/guides za korisnički priručnik.

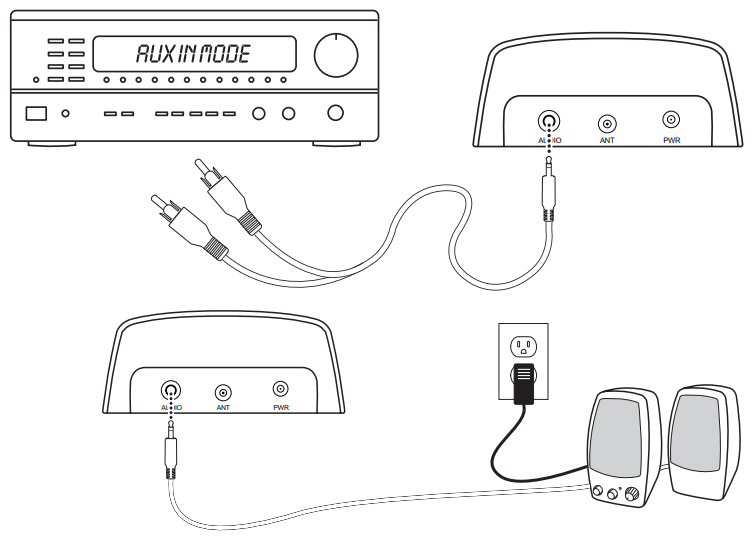

Spojite zvuk

Kućna priključna stanica može se spojiti na vaš stereo sustav ili set aktivnih zvučnika. Kućna priključna stanica također se može spojiti na Bluetooth® zvučnik ili drugi Bluetooth audio uređaj ako vaš SiriusXM Radio podržava Bluetooth.

Za spajanje kućne priključne stanice na vaš stereo sustav

1. Uzmite priloženi stereo audio kabel i spojite jedan konektor na zeleni AUDIO konektor na stražnjoj strani kućne priključne stanice.
2. Spojite bijeli lijevi i crveni desni stereo audio kabel na bilo koji dostupni ulaz osim PHONO na vašem stereo sustavu. (Ako su ulazi vašeg stereo uređaja crveni i crni, spojite bijeli utikač na crni ulaz.)
3. Uključite stereo sustav i provjerite jeste li odabrali ispravan ulaz na svom stereo sustavu za Aux In ili Line In vezu.
4. Ako ste sve ispravno spojili i primate signal, trebali biste čuti SiriusXM zvuk.
5. Razina zvuka vašeg radija također se može podesiti, ako je potrebno. Pogledajte korisnički priručnik vašeg radija (idite na www.siriusxm.com/guides) za upute o tome kako podesiti razinu zvuka.

Za spajanje kućne priključne stanice na vaše aktivne zvučnike

1. Spojite aktivne zvučnike na zeleni AUDIO konektor na stražnjoj strani kućne priključne stanice.
2. Uključite aktivne zvučnike u zidnu utičnicu.
3. Uključite aktivne zvučnike.
4. Ako ste sve ispravno spojili i primate signal, trebali biste čuti SiriusXM zvuk.
5. Razina zvuka vašeg radija također se može podesiti, ako je potrebno. Pogledajte korisnički priručnik vašeg radija (idite na www.siriusxm.com/guides) za upute o tome kako podesiti razinu zvuka.

Za spajanje kućne priključne stanice pomoću Bluetootha

1. Slijedite upute koje ste dobili s radiom za spajanje na Bluetooth uređaj. Idite na www.siriusxm.com/guides za korisnički priručnik.

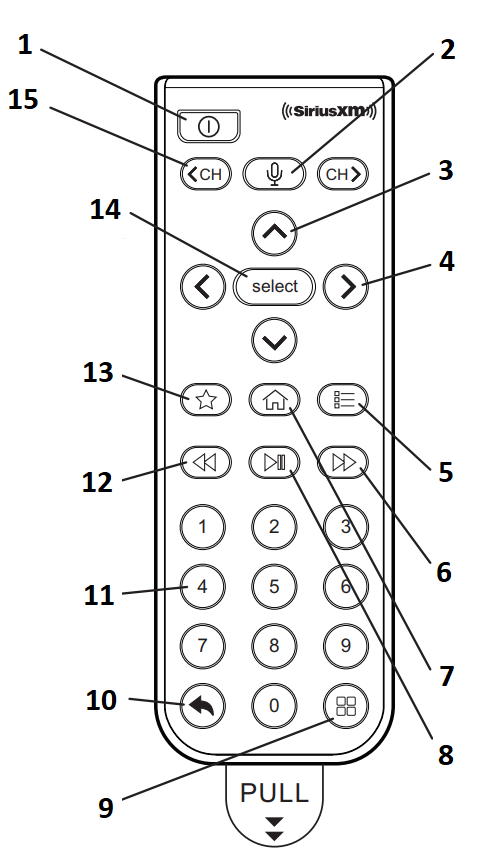

Funkcije daljinskog upravljača SXWBR1

Za upotrebu s Tour

1. Gumb za uključivanje/isključivanje (Power Button)
   Pritisnite za uključivanje i isključivanje radija.
2. Gumb za glas (Voice Button)
   Pritisnite za unos glasovne naredbe kao što su pretraživanje, kanal, reprodukcija, pronalaženje, idi na, slušaj, podesi, otvori – i više.
3. Gumbi sa strelicama gore/dolje (Arrow Buttons Up/Down)
   Pritisnite za navigaciju trenutnim fokusom zaslona gore/dolje do gumba, pločice ili drugog elementa zaslona (kao što su broj kanala, logotip kanala ili metapodaci na zaslonu "Sada se reproducira", te klizači za uključivanje/isključivanje u postavkama, itd.)
4. Gumbi sa strelicama lijevo/desno (Arrow Buttons Left/Right)
   Pritisnite za navigaciju trenutnim fokusom zaslona lijevo/desno do gumba, pločice ili drugog elementa zaslona. Pritisnite za povećanje/smanjenje razine zvuka, FM kanala ili postavki svjetline za jedan korak. Pritisnite i držite za navigaciju na prethodnu stranicu popisa s više stranica, kao što su kategorije i kanali, favoriti, itd., i pomičite se kroz Linear Tune. Kontinuirano povećavajte/smanjujte razinu zvuka, FM kanal ili postavke svjetline.
5. Gumb za kategorije (Categories Button)
   Pritisnite za otvaranje popisa kanala, sadržaja na zahtjev te sportskih igara i timova u kategorijama za pregledavanje i podešavanje.
6. Gumb za uživo/preskakanje naprijed (Live/Skip Forward Button)
   Kada je prikazan gumb za preskakanje naprijed (Skip Forward): pritisnite za preskakanje jedne pjesme ili segmenta naprijed. Pritisnite i držite za kontinuirano preskakanje naprijed. Kada je prikazan gumb za uživo (Live): Nema funkcije.
7. Gumb za početni zaslon (Home Button)
   Vraća se na početni zaslon "Sada se reproducira" s bilo kojeg drugog zaslona.
8. Gumb za reprodukciju/pauzu (Play/Pause Button)
   Pritisnite za reprodukciju zvuka ili pauziranje zvuka.
9. Gumb za postavke (Settings Button)
   Pritisnite za prikaz dodatnih izbora za Pandora Artist Stations, "Za vas" preporuke i informacije o radiju. Također pristupite preferencijama slušatelja i postavkama radija.
10. Gumb za skok (Jump Button)
    Pritisnite za skok na prethodno podešeni kanal/sadržaj. (Izvedite TuneStart ako je moguće kada je TuneStart omogućen.)
11. Brojčani gumbi (Number Buttons)
    Pritisnite 0-9 za unos brojčanih znamenki. Na zaslonu "Sada se reproducira" pritisnite 0-9 za otvaranje Direct Tune i unos znamenki pritisnutih na daljinskom upravljaču.
12. Gumb za preskakanje unatrag (Skip Back Button)
    Pritisnite za preskakanje unatrag na početak pjesme/segmenta. Pritisnite za preskakanje jedne pjesme/segmenta unatrag. Pritisnite i držite za kontinuirano preskakanje unatrag.
13. Gumb za favorite (Favorites Button)
    Pritisnite za otvaranje popisa kanala, sportskih timova, Pandora Artist Stations i emisija na zahtjev koje su spremljene kao favoriti za jednostavno podešavanje.
14. Gumb za odabir (Select Button)
    Pritisnite za izvršavanje fokusiranog gumba, pločice ili drugog elementa zaslona. Pritisnite i držite za izvršavanje fokusiranog gumba, pločice ili drugog elementa zaslona koji ima funkciju pritiska i držanja (kao što je logotip kanala na zaslonu "Sada se reproducira" za spremanje/brisanje kanala kao favorita).
15. Prethodni/sljedeći kanal (Previous/Next Channel)
    Pritisnite za otvaranje Linear Tune i podešavanje na prethodni/sljedeći kanal.

Povucite jezičak i uklonite ga prije korištenja daljinskog upravljača.

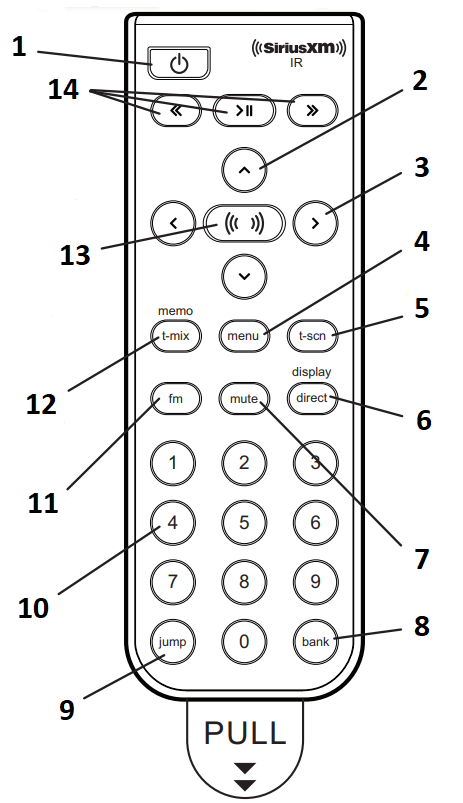

Funkcije IR daljinskog upravljača

Za upotrebu sa svim radijima osim Tour

1. Gumb za uključivanje/isključivanje (Power Button)
   Pritisnite za uključivanje i isključivanje radija.
2. Gumbi sa strelicama gore/dolje (Arrow Buttons Up/Down)
   Pritisnite za pregled i podešavanje kanala kroz popis kanala; također pritisnite za pomicanje kroz popise i isticanje stavki izbornika.
3. Gumbi sa strelicama lijevo/desno (Arrow Buttons Left/Right)
   Pritisnite za pretraživanje kanala po kategoriji.
4. Gumb za izbornik (Menu Button)
   Pritisnite za pristup naprednim značajkama i opcijama konfiguracije.
5. Gumb za TuneScan (TuneScan Button)
   Za SiriusXM radije koji imaju ovu značajku, pritisnite za pokretanje TuneScan.
6. Gumb za izravno/prikazivanje (Direct/Display Button)
   Za XM i SiriusXM radije koji imaju ovu značajku, pritisnite za izravan unos broja kanala; za Sirius radije koji imaju ovu značajku, pritisnite za prilagodbu načina na koji gledate sadržaj na zaslonu.
7. Gumb za isključivanje zvuka (Mute Button)
   Pritisnite za utišavanje zvuka. Pritisnite ponovno za slušanje zvuka.
8. Gumb za banku (Bank Button)
   Gumb za banku (Bank Button) Za radije koji imaju ovu značajku, pritisnite za prebacivanje između banaka ili frekvencijskih pojasa omiljenih kanala.
9. Gumb za skok (Jump Button)
   Za radije koji imaju ove značajke, pritisnite za izravan pristup prometu i vremenskoj prognozi odabranog grada; pristup prethodnom kanalu ili omiljenom kanalu.
10. Brojčani gumbi (Number Buttons)
    Pritisnite za podešavanje na pohranjeni omiljeni kanal; za radije koji imaju ovu značajku, također se koristi za unos broja kanala i izravno podešavanje na taj kanal.
11. FM gumb (FM Button)
    Za radije koji imaju ovu značajku, pritisnite za pristup i kruženje kroz FM postavke. (Samo priključna stanica za vozilo).
12. Gumb za TuneMix/Memo (TuneMix/Memo Button)
    Gumb za TuneMix/Memo (TuneMix/Memo Button) Za SiriusXM radije koji imaju ovu značajku, pritisnite za pokretanje TuneMix; za Sirius radije koji imaju ovu značajku, pritisnite za spremanje izvođača ili pjesama.
13. Gumb za odabir (Select Button)
    Kada ste u izborniku ili popisu, pritisnite za potvrdu odabira istaknute stavke; za SiriusXM radije koji imaju ove značajke, kada ste u TuneMix ili TuneScan, pritisnite za završetak TuneMix/Scan i nastavak reprodukcije trenutno podešenog kanala; za neke Sirius radije, pritisnite za izravan unos broja kanala.
14. Gumbi za pauzu i ponovnu reprodukciju (Pause and Replay Buttons)
    Gumbi za pauzu i ponovnu reprodukciju (Pause and Replay Buttons) Za radije koji imaju ove značajke, pritisnite za pauziranje, premotavanje unatrag i ponovnu reprodukciju radija uživo i pametnih omiljenih kanala.

Povucite jezičak i uklonite ga prije korištenja daljinskog upravljača.

Specifikacije

Sustav

Zahtjevi za napajanje: 110 V AC, 200 mA (maks.)
Radna temperatura: -4°F do +140°F (-20°C do +60°C)
Audio izlaz: 1,5 Vrms (maks.)

Kućna priključna stanica

Dimenzije: 4,1 in (Š) X 1,8 in (V) X 1,7 in (D)
105 mm (Š) X 45 mm (V) X 44 mm (D)
Težina (bez adaptera): 1,8 oz (50 g)
Težina (s adapterom): 1,9 oz (54 g)
Audio priključak: 1/8 in (3,5 mm) ženski
Priključak za antenu: SMB muški

Daljinski upravljači (2)

Dimenzije: 1,6 in (Š) x 4,7 in (V) x 0,63 in (D)
41 mm (Š) x 120 mm (V) x 64 mm (D)
Težina: 2,1 oz (60 g)
Baterija: CR2032 (3 V)

Kućni adapter za napajanje

Ulaz: 100-240 V AC, 50-60 Hz, 0,2 A
Izlaz: 5,0 V DC, 1,5 A

Unutarnja/vanjska kućna antena

Tip: SiriusXM unutarnja/vanjska
Priključak: SMB ženski
Duljina kabela: Otprilike 20 ft (6,1 m)

Stereo audio kabel

Priključci: 1/8 in (3,5 mm) stereo muški na RCA lijevo & desno
Duljina kabela: Otprilike 5,9 ft (180 cm)

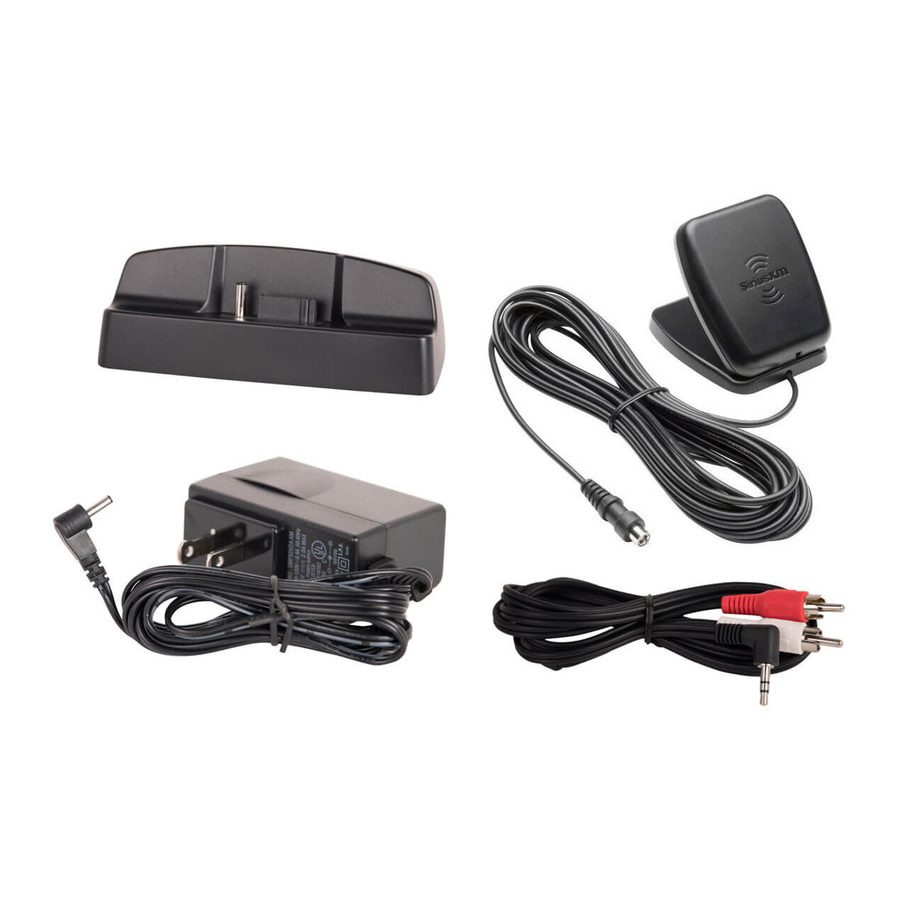

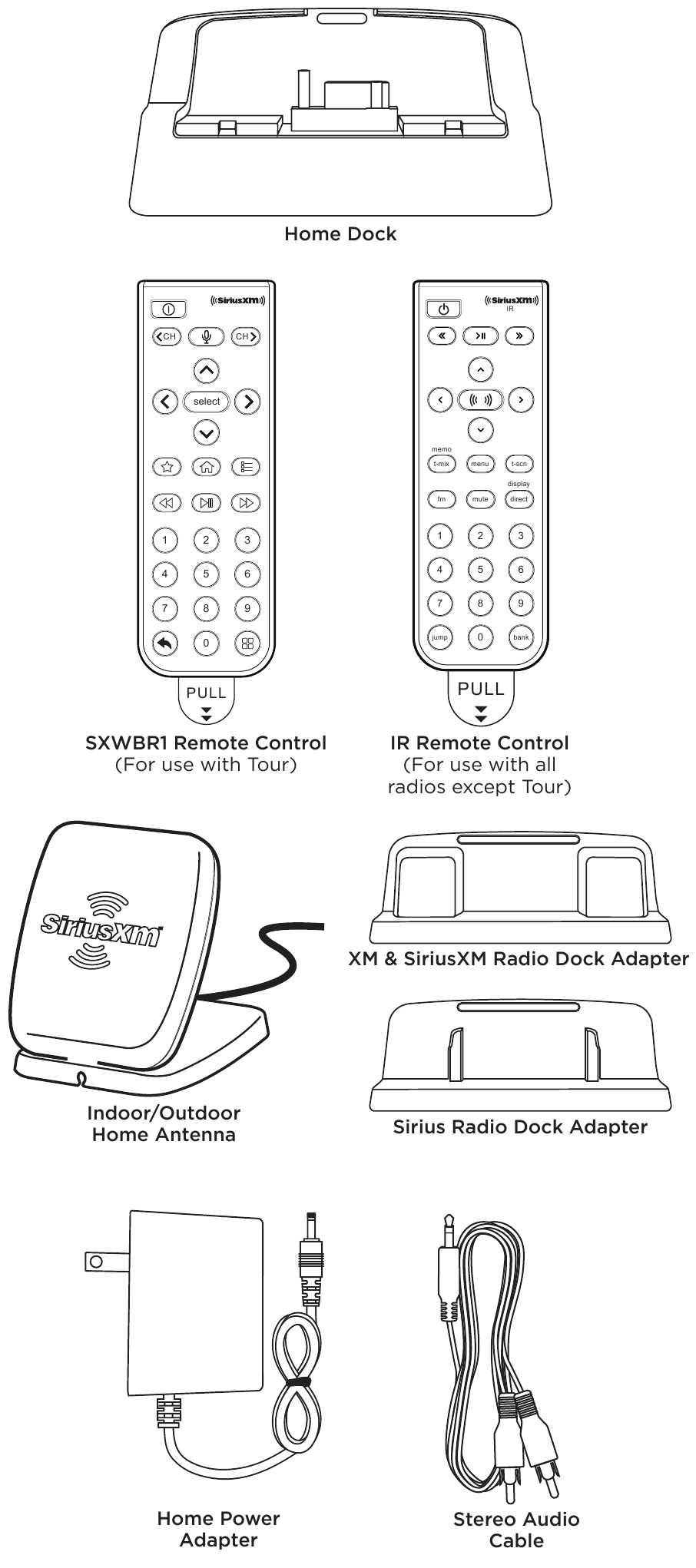

Što je u kutiji

Kućna priključna stanica
SXWBR1 daljinski upravljač (Za upotrebu s Tour)
IR daljinski upravljač (Za upotrebu sa svim radijima osim Tour)
XM & SiriusXM Radio Dock Adapter
Unutarnja/vanjska kućna antena
Sirius Radio Dock Adapter
Kućni adapter za napajanje
Stereo audio kabel

Važne pravne informacije

© 2020 Sirius XM Radio Inc. SiriusXM, Automatic, Pandora i svi povezani logotipi zaštitni su znakovi tvrtke Sirius XM Radio Inc. i njezinih podružnica. Svi ostali znakovi, nazivi kanala i logotipi vlasništvo su njihovih vlasnika. Sva prava pridržana. Riječ Bluetooth® i logotipi registrirani su zaštitni znakovi u vlasništvu tvrtke Bluetooth SIG, Inc.

Pretplate na SiriusXM prodaju se zasebno. Pogledajte naš Ugovor s korisnicima za potpune uvjete na siriusxm.com, uključujući način otkazivanja, koji uključuje pozivanje SiriusXM-a na broj 1-866-635-2349.

Hardver i pretplata prodaju se zasebno. Sve naknade, sadržaj i značajke podložni su promjenama. Naša satelitska usluga dostupna je samo osobama starijim od 18 godina. Upute za instalaciju su priložene. Morate utvrditi imate li znanje, vještine i sposobnosti potrebne za pravilno izvođenje instalacije. Preporučuje se profesionalna instalacija. Jamstva za proizvode SiriusXM ne pokrivaju instalaciju, uklanjanje ili ponovnu instalaciju bilo kojeg proizvoda.

Rak i reproduktivna šteta - www.P65Warnings.ca.gov.

Molimo reciklirajte
