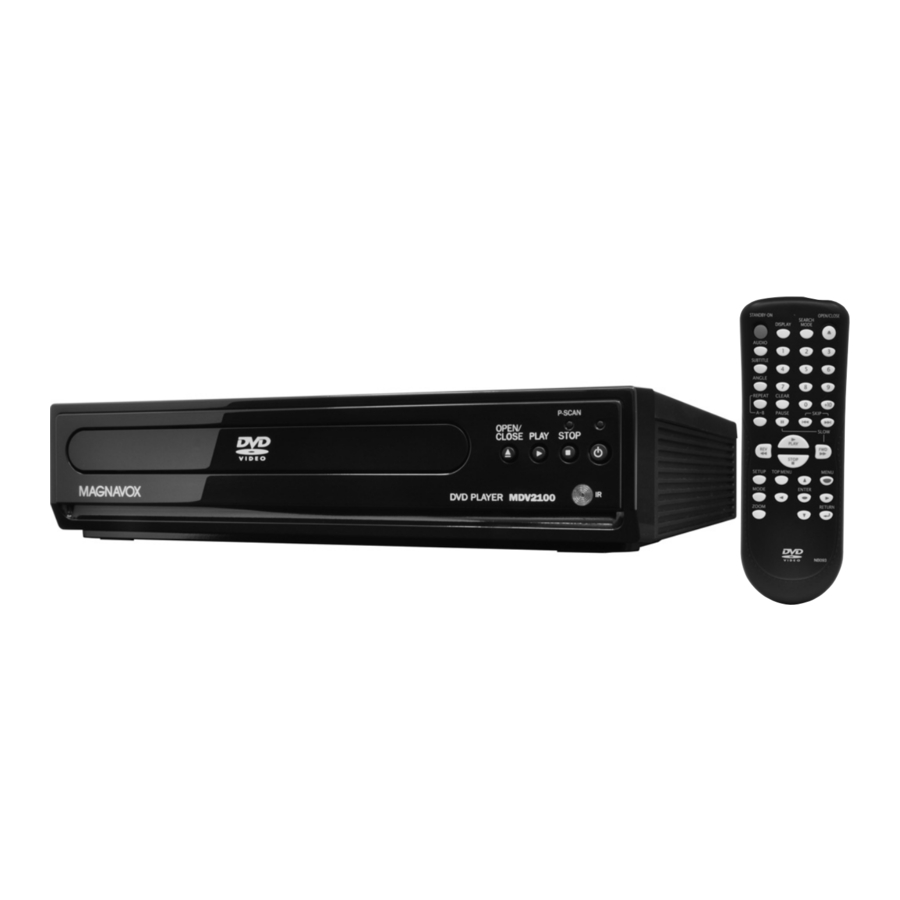

Magnavox MDV2100 - Priručnik za postavljanje DVD playera

Sadržaj

1 SPOJEVI
2 POČETNO POSTAVLJANJE
3 DALJINSKI UPRAVLJAČ
4 RJEŠAVANJE PROBLEMA
5 SERVISIRANJE
6 DISKOVI KOJI SE MOGU REPRODUCIRATI
7 DISKOVI KOJI SE NE MOGU REPRODUCIRATI
8 SPECIFIKACIJE
9 REGIONALNI KODOVI
10 Reference
11 Preuzmi priručnik
12 Na drugim jezicima

SPOJEVI

POČETNO POSTAVLJANJE

DALJINSKI UPRAVLJAČ

UMETANJE BATERIJA
Ugradite 2 AA (1.5V) baterije

Pritisnite za uključivanje uređaja ili za prebacivanje uređaja u stanje pripravnosti (standby mode). (Da biste potpuno isključili uređaj, morate isključiti kabel za napajanje iz utičnice.)
Za prikaz trenutnog načina rada diska.
Za odabir audio jezika. (DVD) Za odabir načina zvuka. (CD)
Za odabir jezika titlova na disku. (DVD)
Za odabir kutova kamere na disku. (DVD) Para seleccionar los ángulos de la cámara
Za ponovljeno reproduciranje.
Za uklanjanje broja statusa u unosu programa. Za brisanje pogrešno unesenih brojeva. Za poništavanje točke za A-B ponavljanje.
Za ponavljanje između odabranih točaka A i B.
Za pauziranje reprodukcije diska. Za napredovanje reprodukcije kadar po kadar. (DVD)
Za pokretanje reprodukcije ili nastavak reprodukcije.
Za pretraživanje unaprijed / unatrag kroz disk. Za pokretanje spore reprodukcije unaprijed u načinu pauze (pause mode). (DVD)
Za zaustavljanje reprodukcije.
Za pozivanje izbornika naslova na disku. (DVD)
Za pozivanje izbornika postavki (setup menu).

Za raspoređivanje redoslijeda reprodukcije ili nasumičnu reprodukciju.
Za postavljanje razine crne boje (black level) uključeno/isključeno.
Za postavljanje virtualnog surround zvuka uključeno / isključeno. (DVD)
Za povećanje dijela slike. (DVD)
Za otvaranje ili zatvaranje ladice za disk. Za uključivanje uređaja.
Za pretraživanje poglavlja, naslova, pjesama, datoteka, mapa ili vremena.
Za unos vrijednosti u polje za unos. Za izravan odabir poglavlja, naslova, datoteke, mape i pjesme.
Za preskakanje poglavlja, naslova, pjesama, datoteka i mapa.
Za pomicanje kursora i određivanje njegovog položaja.
Za pozivanje izbornika na disku. (DVD)
Za odabir stavki ili postavki.
Za povratak na prethodno prikazani zaslon izbornika.

Ako imate bilo kakvih pitanja ili problema s našim proizvodom, pogledajte odjeljak "RJEŠAVANJE PROBLEMA" (TROUBLESHOOTING) ovog "PRIRUČNIKA ZA POSTAVLJANJE" (SETUP MANUAL) ili posjetite našu web stranicu za Online korisnički priručnik na www.magnavox.com. Ako je potrebna dodatna podrška, kontaktirajte našu liniju korisničke službe na broj 1-800-605-8610.
MAGNAVOX je registrirani zaštitni znak tvrtke Philips Electronics North America Corporation i koristi ga Funai Electric Co. Ltd. i Funai Corporation, Inc. pod licencom tvrtke Philips Electronics North America.

RJEŠAVANJE PROBLEMA

Problem	Savjet
Nema napajanja	Provjerite je li kabel za napajanje ispravno spojen. Isključite utičnicu jednom, pričekajte 5-10 sekundi, a zatim je ponovno uključite.
Nema zvuka ili slike	Provjerite je li televizor uključen. Provjerite video vezu. Provjerite audio / video kabelske veze s televizorom.
Iskrivljena slika	Ponekad se može pojaviti mala količina izobličenja slike. To nije kvar. Spojite uređaj izravno na televizor. Ispravno postavite "PROGRESSIVE" u izborniku "DISPLAY" (ZASLON). Uključite ga samo ako vaš televizor ima progresivno skeniranje i koristite komponentne video veze između uređaja i televizora. Onemogućite progresivno skeniranje za sve ostale veze. Pritisnite i držite [PLAY] (Reproduciraj) na prednjoj ploči 5 sekundi da biste se vratili na zadani izlaz.
Potpuno izobličena slika ili crno / bijela slika s DVD-om	Spojite ovaj uređaj izravno na televizor. Provjerite je li disk kompatibilan s uređajem.
Nema zvuka ili izobličen zvuk	Podesite glasnoću. Provjerite jesu li zvučnici ispravno spojeni.
Nema zvuka na digitalnom izlazu	Provjerite digitalne veze. Provjerite odgovara li audio format odabranog audio jezika mogućnostima vašeg prijemnika.
Nema DTS audio izlaza	Ovaj uređaj ne podržava DTS audio. To nije kvar.
Slika se nakratko zamrzne tijekom reprodukcije.	Provjerite disk ima li otisaka prstiju / prljavštine i očistite ga mekom krpom brišući od središta prema rubu.
Disk se ne može reproducirati	Očistite disk. Provjerite je li disk umetnut u ispravnom smjeru. Provjerite je li disk neispravan isprobavanjem drugog diska. Otkažite roditeljsko zaključavanje ili promijenite razinu kontrole. Umetnite ispravan disk koji se reproducira na ovom uređaju.
Nema povratka na početni zaslon kada se disk ukloni.	Resetirajte uređaj isključivanjem uređaja, a zatim ponovnim uključivanjem.
Uređaj ne reagira na daljinski upravljač.	Usmjerite daljinski upravljač izravno u senzor na prednjoj ploči. Smanjite udaljenost do uređaja. Zamijenite baterije u daljinskom upravljaču. Ponovno umetnite baterije s njihovim polaritetima (+ / – znakovi) kako je naznačeno.
Tipke ne rade ili uređaj prestaje reagirati.	Da biste potpuno resetirali uređaj, isključite kabel za napajanje iz utičnice na 5-10 sekundi.
Uređaj ne može čitati CD / DVD	Upotrijebite uobičajeno dostupan CD / DVD za čišćenje leće prije slanja uređaja na popravak.
Kut se ne mijenja.	Kut se ne može mijenjati za DVD-ove koji ne sadrže više kutova. U nekim se slučajevima više kutova snima samo za određene scene.
Reprodukcija ne započinje kada se odabere naslov.	Provjerite postavku "PARENTAL" (RODITELJSKI).
Lozinka za razinu ocjenjivanja je zaboravljena.	Unesite zadanu lozinku "4737", a zatim će vaša zaboravljena lozinka biti izbrisana.

SERVISIRANJE

Prije vraćanja proizvoda, pogledajte relevantne teme o "RJEŠAVANJU PROBLEMA" (TROUBLESHOOTING) u Online korisničkom priručniku.
Ako ovaj uređaj postane neispravan, nemojte pokušavati sami riješiti problem. Unutra nema dijelova koje korisnik može servisirati. Izbacite disk (ako je moguće), stavite uređaj u stanje pripravnosti (standby mode), isključite utikač i kontaktirajte: 1-800-605-8610 ili posjetite: www.magnavox.com/support

DISKOVI KOJI SE MOGU REPRODUCIRATI

Vrsta medija	Oznaka (logo)
DVD-video
DVD-RW DVD-R
DVD+RW DVD+R
audio CD
CD-RW CD-R

DISKOVI KOJI SE NE MOGU REPRODUCIRATI

DVD-RAM
photo CD
HD DVD
DVD-audio
video CD
super audio CD
CD-i
DTS-CD
Blu-ray Disc™
DVD s regionalnim kodovima koji nisu 1 ili SVI (ALL)
DVD-ROM za osobna računala
CD-ROM za osobna računala

SPECIFIKACIJE

Općenito
Sustav signala	NTSC Color
Zahtjevi za napajanje	120 V AC +/- 10%, 60 Hz +/- 0.5 %
Potrošnja energije	7 W (u stanju pripravnosti (standby): 0.9 W)
Dimenzije (širina x visina x dubina)	8.3 x 2.0 x 9.7 inča (210 x 50 x 245 mm)
Težina	1.80 lbs. (0.80 kg)
Radna temperatura	41°F (5°C) do 104°F (40°C)
Radna vlažnost	Manje od 80% (bez kondenzacije)
Specifičnosti povezivanja
Audio izlaz (analogni) (RCA utičnica x 2)	L/R: 2 Vrms (izlazna impedancija: više od 1kΩ)
Video izlaz (RCA utičnica x 1)	1 Vp-p (75Ω)
S-video izlaz (Mini DIN 4-pin x 1)	Y: 1Vp-p (75Ω) C: 286mVp-p (75Ω)
Komponentni video izlaz (RCA utičnica x 3)	Y: 1Vp-p (75Ω) PB/CB: 700mVp-p (75Ω) PR/CR: 700mVp-p (75Ω) p p ( )

Napomena

Specifikacije i dizajn ovog proizvoda podložni su promjenama bez prethodne najave.

REGIONALNI KODOVI

Ovaj je uređaj dizajniran za reprodukciju DVD-videozapisa s regijom "1" ili "SVI (ALL)". Ne možete reproducirati DVD-videozapise koji su označeni za druge regije. Potražite simbole na svom DVD-videozapisu. Ako se ovi regionalni simboli ne pojavljuju na vašem DVD-videozapisu, ne možete reproducirati disk u ovom uređaju. Slovo ili broj unutar globusa odnosi se na regiju svijeta. DVD-videozapis označen za određenu regiju može se reproducirati samo u uređaju s istim regionalnim kodom.
