Vodič za postavljanje bežičnih zvučnika Harman Kardon SoundSticks

Sadržaj

1 Sigurnosne upute
2 Jednostavan vodič za postavljanje
3 Specifikacije*
4 Rješavanje problema
5 Reference
6 Preuzmi priručnik
7 Na drugim jezicima

Sigurnosne upute

Pročitajte ove upute.
Sačuvajte ove upute.
Obratite pozornost na sva upozorenja.
Slijedite sve upute.
Ne koristite ovaj uređaj u blizini vode.
Čistite samo suhom krpom.
Ne blokirajte otvore za ventilaciju. Instalirajte u skladu s uputama proizvođača.
Ne instalirajte u blizini izvora topline kao što su radijatori, grijači, peći ili drugi uređaji (uključujući pojačala) koji proizvode toplinu.
Nemojte poništiti sigurnosnu svrhu polariziranog utikača ili utikača s uzemljenjem. Polarizirani utikač ima dvije oštrice, od kojih je jedna šira od druge. Utikač s uzemljenjem ima dvije oštrice i treći uzemljivački kontakt. Široka oštrica ili treći kontakt osigurani su za vašu sigurnost. Ako isporučeni utikač ne odgovara vašoj utičnici, obratite se električaru za zamjenu zastarjele utičnice.
Zaštitite kabel za napajanje od gaženja ili prignječenja, posebno na utikačima, praktičnim utičnicama i mjestu gdje izlaze iz uređaja.
Koristite samo priključke/dodatke koje je specificirao proizvođač.
Koristite samo s kolicima, postoljem, tronošcem, nosačem ili stolom koje je specificirao proizvođač ili se prodaju s uređajem. Kada se koriste kolica, budite oprezni pri premještanju kombinacije kolica/uređaja kako biste izbjegli ozljede od prevrtanja.
Isključite ovaj uređaj iz utičnice tijekom grmljavinskog nevremena ili kada se ne koristi dulje vrijeme.
Sve servise prepustite kvalificiranom servisnom osoblju. Servis je potreban kada je uređaj oštećen na bilo koji način, proliveno je nešto po njemu ili su predmeti upali u uređaj, uređaj je bio izložen kiši ili vlazi, ne radi normalno ili je pao.
Ne izlažite ovaj uređaj kapanju ili prskanju i osigurajte da se na uređaj ne stavljaju predmeti napunjeni tekućinom, poput vaza.
Da biste potpuno isključili ovaj uređaj iz izvora izmjenične struje, isključite utikač kabela za napajanje iz utičnice izmjenične struje.
Mrežni utikač kabela za napajanje mora ostati lako dostupan.
Ne izlažite baterije prekomjernoj toplini poput sunčeve svjetlosti, vatre i slično.
Ne stavljajte izvore otvorenog plamena, poput upaljenih svijeća, na uređaj.


BLJESAK MUNJE SA SIMBOLOM VRHA STRIJELE, UNUTAR JEDNAKOSTRANIČNOG TROKUTA, NAMJERAVA UPOZORITI KORISNIKA NA PRISUTNOST NEIZOLIRANOG "OPASNOG NAPONA" UNUTAR KUĆIŠTA PROIZVODA KOJI MOŽE BITI DOVOLJNE VELIČINE DA PREDSTAVLJA RIZIK OD STRUJNOG UDARA ZA OSOBE.	RIZIK OD STRUJNOG UDARA NE OTVARATI	USKLIČNIK UNUTAR JEDNAKOSTRANIČNOG TROKUTA NAMJERAVA UPOZORITI KORISNIKA NA PRISUTNOST VAŽNIH UPUTA ZA RAD I ODRŽAVANJE (SERVISIRANJE) U LITERATURI KOJA PRATI PROIZVOD.
	KAKO BISTE SMANJILI RIZIK OD POŽARA ILI STRUJNOG UDARA, NEMOJTE IZLAGATI OVAJ UREĐAJ KIŠI ILI VLAGI.

Jednostavan vodič za postavljanje

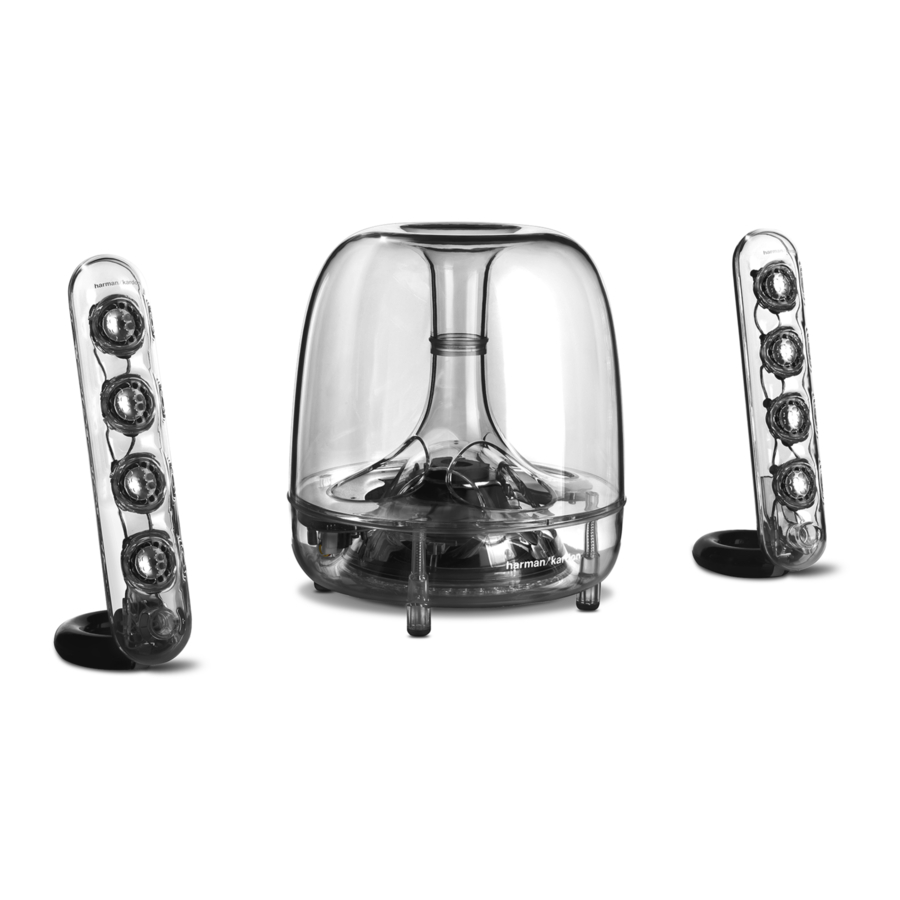

Korak 1. Postavite pojedinačne SoundSticks (satelite) pored monitora/računala.
Postavite subwoofer po želji, ali postavljanje ispod stola pruža najbolje performanse.

Korak 2. Spojite satelitske kabele na dvostruki kabel subwoofera. Također spojite ulazni kabel na priključak ulaznog kabela subwoofera.

Korak 3. Umetnite ulazni kabel SoundSticks u računalo ili drugi audio uređaj.

Korak 4. Uključite kabel za napajanje u adapter za napajanje.

Korak 5. Uključite adapter za napajanje u subwoofer.

Korak 6. Uključite kabel za napajanje u zidnu utičnicu.

Korak 7. Pritisnite gumb za glasnoću/uključivanje/isključivanje subwoofera. Uređaj je uključen kada svijetli LED dioda. Koristite gumb za glasnoću subwoofera za uravnoteženje glasnoće subwoofera s glasnoćom satelita.

Korak 8. Uključite Soundsticks Wireless. (Uređaj će automatski ući u način uparivanja.) Stavite uređaj s omogućenom Bluetooth vezom u način uparivanja. Odaberite "Soundsticks Wireless" na popisu za uparivanje uređaja. Lozinka (ako je potrebna) je 0000. Kada je uparivanje uspješno, Bluetooth LED dioda Soundsticks Wireless će zasvijetliti.

Korak 9. Podesite razinu glasnoće dodirom na gumb + ili –. Dodirivanje oba gumba + i – isključuje zvuk. Kada je zvuk isključen, dodirivanje bilo kojeg gumba uključuje zvuk.

Specifikacije*

Sustav

Frekvencijski raspon: 44Hz – 20kHz
Potrošnja energije: 4W u stanju mirovanja, 65W maksimalno

Subwoofer

Pretvarač (1): 6" woofer
Izlazna snaga pojačala: 20W RMS
Dimenzije (Š x V): 9-3/16" x 10-3/16" (232mm x 258mm)
Težina: 4 lb (2.2kg)

Satelit

Pretvarači (4): 1" punog raspona po kanalu
Izlazna snaga pojačala: 10W RMS po kanalu
Dimenzije (Š x V): 2" x 10" (51mm x 254mm)
Težina: 1.5 lb (0.7kg)

*Ove specifikacije podložne su promjenama bez prethodne najave.

Rješavanje problema

Simptom	Mogući problem	Rješenje
Nema zvuka iz zvučničkog sustava SoundSticks.	Nema napajanja subwoofera.	Provjerite je li napajanje spojeno na izvor napajanja i ispravno spojeno na subwoofer. Napomena: Kada je subwoofer napajan, trebala bi svijetliti LED dioda za napajanje.
	Utikač adaptera za napajanje nije ispravno umetnut.	Postavite utikač sa simbolom strelice prema GORE u subwoofer.
	Nema glasnoće ili je glasnoća niska.	Dodirnite pločicu za glasnoću "Gore" (+) na satelitu za kontrolu glasnoće kako biste uključili zvuk i/ili povećali razinu glasnoće sustava. Napomena: Dodirivanje pločice za glasnoću "Dolje" (–) smanjuje glasnoću sustava. Dodirivanje obje pločice za kontrolu glasnoće (+) i (–) istovremeno će isključiti zvuk sustava.
Nema zvuka iz subwoofera, samo iz satelita.	Kontrola glasnoće subwoofera postavljena na minimum.	Okrenite kontrolu glasnoće subwoofera u smjeru kazaljke na satu dok relativna razina glasnoće ne bude odgovarajuća.
Nema zvuka iz satelita, samo iz subwoofera.	Sateliti nisu spojeni na subwoofer.	Provjerite vezu satelita sa subwooferom.
Visoke frekvencije zvuče prigušeno.	Sateliti nisu pravilno postavljeni.	Postavite i nagnite (pod kutom) zvučnike prema slušatelju. Zvuk iz satelita je vrlo usmjeren zbog dizajna linearnog niza s četiri elementa.
Nema zvuka s Bluetooth uređaja.	Uređaj nije uparen.	Uparite uređaj sa Soundsticks Wireless. Bluetooth LED dioda svijetli kada je uparivanje uspješno.

Ovaj proizvod je namijenjen za napajanje putem navedene jedinice za napajanje s izravnim utikačem s oznakom "Class 2" i izlaznom snagom od najmanje 16V DC 1.5 A.

*Zvuk s uparenog Bluetooth uređaja će se miješati sa zvukom s povezanog audio uređaja. Da biste slušali samo jedan uređaj, zaustavite reprodukciju na drugom uređaju.

HARMAN International Industries, Inc.
8500 Balboa Boulevard, Northridge, CA 91329 USA

www.harmankardon.com

Proizvedeno u NRK.

Značajke, specifikacije i izgled podložni su promjenama bez prethodne najave.

Harman Kardon i SoundSticks su zaštitni znakovi tvrtke HARMAN International Industries, Incorporated, registrirani u Sjedinjenim Državama i/ili drugim zemljama.

Riječ Bluetooth i logotipi su registrirani zaštitni znakovi u vlasništvu tvrtke Bluetooth SIG, Inc., a svaka upotreba takvih znakova od strane tvrtke HARMAN International Industries, Incorporated, pod licencom je.
