Insignia NS-HZ313 - Vodič za brzo postavljanje optičkog/koaksijalnog digitalno-analognog pretvarača

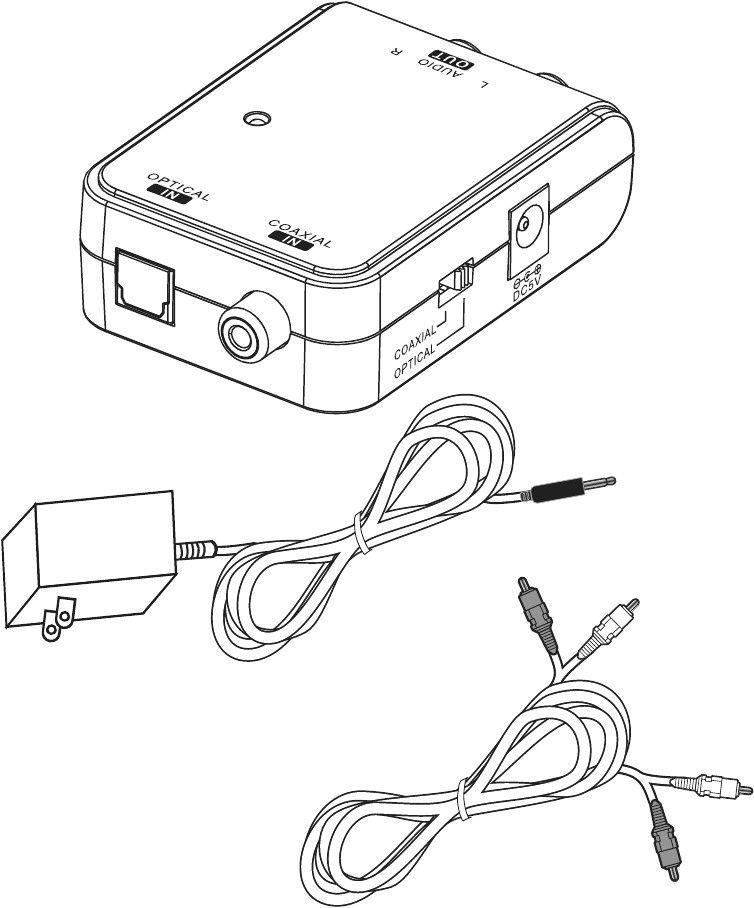

SADRŽAJ PAKETA

• Optički/koaksijalni digitalni audio u analogni audio pretvarač
• Adapter za napajanje
• RCA stereo audio kabel
• Vodič za brzo postavljanje

Prije korištenja novog proizvoda, molimo pročitajte ove upute kako biste spriječili bilo kakvu štetu.

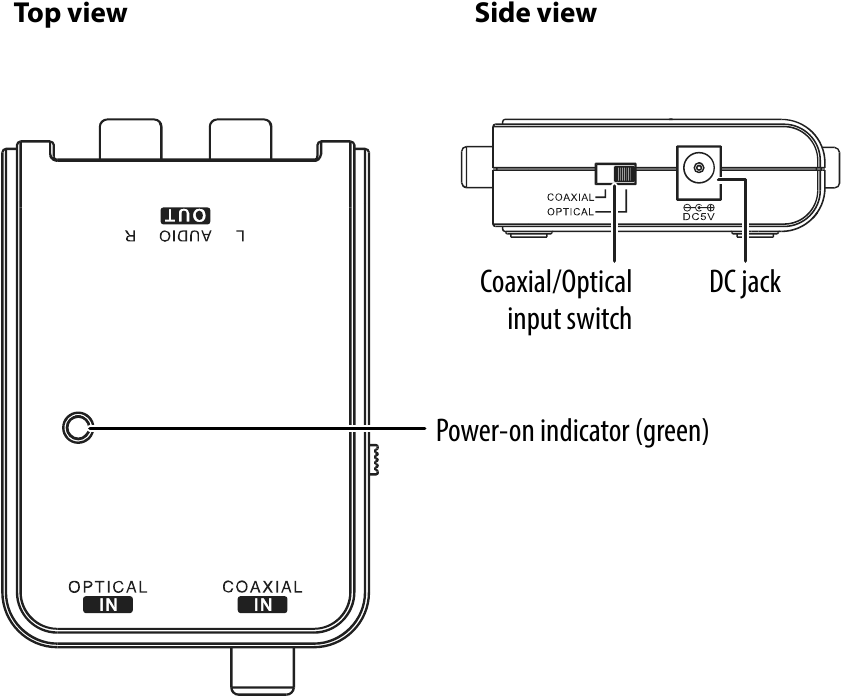

ZNAČAJKE

• Pretvara digitalni audio u analogne audio signale
• Odabir optičkog ili koaksijalnog digitalnog ulaza
• Savršeno za spajanje audio uređaja koji imaju samo digitalne audio izlaze na uređaje koji imaju samo analogne audio ulaze
• Podrška za PCM stereo

POSTAVLJANJE VAŠEG PRETVARAČA

Napomena: Prije instaliranja ovog uređaja, isključite audio i video uređaje koje spajate.

Ako vaš digitalni audio izvor, kao što je TV, Blu-Ray player ili uređaj za streaming medija, ima i optičke i koaksijalne digitalne priključke, odaberite priključak koji preferirate. Ako vaš izvorni uređaj ima samo jedan, koristite taj priključak. Idite na odjeljak Optički priključak ili Koaksijalni priključak u nastavku, ovisno o priključku koji ste odabrali.

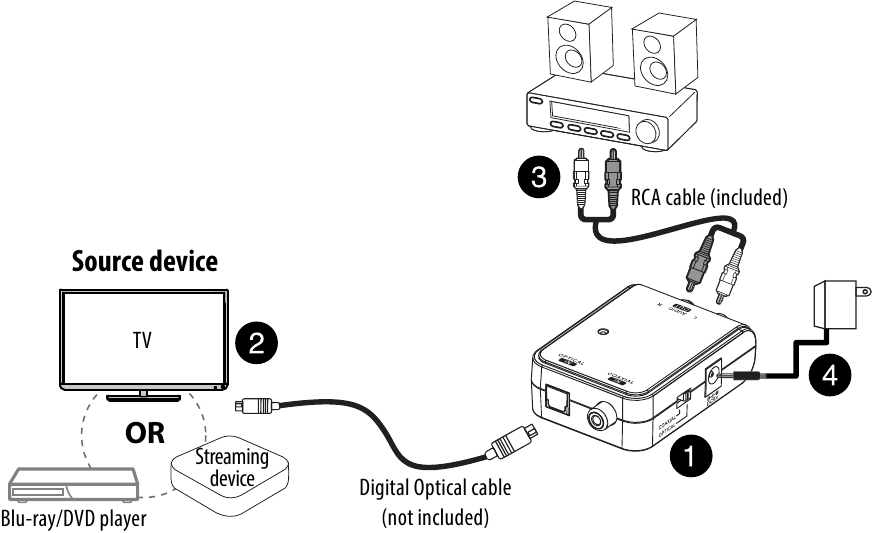

Optički priključak

1. Pomaknite ulazni prekidač sa strane pretvarača na OPTICAL (OPTIČKI).
2. Spojite digitalni optički kabel (nije uključen) na priključak OPTICAL IN (OPTIČKI ULAZ) na pretvaraču, a zatim ga spojite na priključak Optical Out (Optički izlaz) na vašem audio izvoru, kao što je vaš TV, Blu-ray player ili uređaj za streaming medija.

   Digitalni optički kabeli su krhki. NEMOJTE SAVIJATI KABEL.
3. Spojite priloženi RCA stereo audio kabel na priključke AUDIO OUT (R i L) na pretvaraču, a zatim ga spojite na priključke Audio In (R i L) na vašem stereu, soundbaru, slušalicama ili drugom uređaju za reprodukciju zvuka.
4. Spojite kabel za napajanje na DC priključak na pretvaraču, a zatim uključite adapter za napajanje u zidnu utičnicu.
5. Uključite spojene uređaje i započnite reprodukciju. Ako ne možete čuti zvuk iz zvučnika ili slušalica, provjerite priključke i postavke kako biste bili sigurni da su svi ispravni.
6. Promijenite audio izlaz izvornog uređaja (npr. TV, Blu-ray player ili uređaj za streaming medija) na format "PCM". Pogledajte priručnik koji ste dobili s audio izvornim uređajem za dodatne informacije.

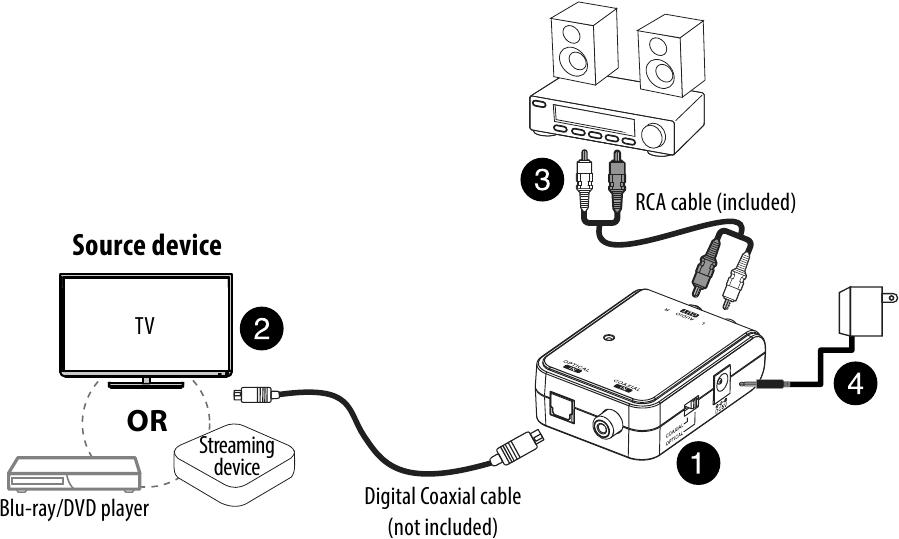

Koaksijalni priključak

1. Pomaknite ulazni prekidač sa strane pretvarača na COAXIAL (KOAKSIJALNI).
2. Spojite koaksijalni digitalni kabel (nije uključen) na priključak COAXIAL IN (KOAKSIJALNI ULAZ) na pretvaraču, a zatim ga spojite na priključak Digital Out (Digitalni izlaz) na vašem audio izvoru, kao što je vaš TV, Blu-ray player ili uređaj za streaming medija.
3. Spojite priloženi RCA stereo audio kabel na priključke AUDIO OUT (R i L) na pretvaraču, a zatim ga spojite na priključke Audio In (R i L) na vašem stereu, soundbaru, slušalicama ili drugom uređaju za reprodukciju zvuka.
4. Spojite kabel za napajanje na DC priključak na pretvaraču, a zatim uključite adapter za napajanje u zidnu utičnicu.
5. Uključite spojene uređaje i započnite reprodukciju. Ako ne možete čuti zvuk iz zvučnika ili slušalica, provjerite priključke i postavke kako biste bili sigurni da su svi ispravni.
6. Promijenite audio izlaz izvornog uređaja (npr. TV, Blu-ray player ili uređaj za streaming medija) na format "PCM". Pogledajte priručnik koji ste dobili s audio izvornim uređajem za dodatne informacije.

SPECIFIKACIJE

Dimenzije (V׊×D): 6,9 × 5 × 2,3 cm (2.7 × 2 ×.9 in)

Podrška za format digitalnog zvuka: LPCM 44KHz, 48KHz, 96KHz

Napajanje: 5 VDC, 600 mA

VAŽNE SIGURNOSNE INFORMACIJE

• Samo za unutarnju upotrebu.
• Nema dijelova koje korisnik može servisirati. Ne otvarajte kućište.
• Ne koristite u okruženju s visokom vlagom.
• Koristite samo priloženi AC/DC adapter.

RJEŠAVANJE PROBLEMA

JEDNOGODIŠNJE OGRANIČENO JAMSTVO

Posjetite www.insigniaproducts.com za detalje.

KONTAKTIRAJTE INSIGNIA

Za korisničku podršku nazovite 1-877-467-4289 (SAD i Kanada) ili 01-800-926-3000 (Meksiko)

www.insigniaproducts.com
