ION Pathfinder Charger Gyors üzembe helyezési útmutató

Tartalom

1 A doboz tartalma
2 Támogatás
3 Újratölthető akkumulátorok
4 Kültéri használat és gondozás
5 Gyors beállítás
- 5.1 Csatlakozási diagram
6 Jellemzők
- 6.1 Előlap
- 6.2 Felső panel
7 Bluetooth-eszköz párosítása
- 7.1 Bluetooth-eszköz párosítása NFC használatával
8 Két hangszóró sztereó összekapcsolása
9 Hibaelhárítás
10 Hivatkozások
11 Kézikönyv letöltése
12 Más nyelveken

A doboz tartalma

Pathfinder Charger
Mikrofon és kábel
1/8" (3,5 mm) sztereó aux kábel
Táp-/töltőkábel
Gyors üzembe helyezési útmutató
Biztonsági és garanciális kézikönyv

Támogatás

A termékkel kapcsolatos legfrissebb információkért (dokumentáció, műszaki adatok, rendszerkövetelmények, kompatibilitási információk stb.) és a termék regisztrálásához látogasson el az ionaudio.com oldalra.

További terméktámogatásért látogasson el az ionaudio.com/support oldalra.

Újratölthető akkumulátorok

Az újratölthető ólom-sav akkumulátorok ugyanazt a típust képviselik, mint az autókban használtak. Mint az autó akkumulátoránál, az akkumulátor használata jelentős hatással van az élettartamára. Megfelelő használat és kezelés mellett egy ólom-sav akkumulátor évekig kitarthat. Íme néhány javaslat a belső akkumulátor leghosszabb élettartamának eléréséhez.

Általános használat
Használat előtt töltse fel teljesen az akkumulátort.
Minden használat után töltse fel teljesen az akkumulátort.

Tárolás
A termék legjobb élettartama érdekében ne tárolja rendkívül meleg (32°C feletti) vagy rendkívül hideg (0°C alatti) hőmérsékleten.
A hangrendszert csatlakoztatva lehet hagyni. Ez nem fogja túltölteni az akkumulátort.
Ha alacsony akkumulátorszinten hagyja, és 6 hónapig nem tölti fel, az akkumulátor véglegesen elveszítheti a kapacitását.

Javítás
Ha az akkumulátor nem töltődik, ellenőrizze a biztosítékot a tápkábel bemenete közelében. Ha a biztosíték ép, és még mindig nem töltődik, lépjen kapcsolatba az ION Audio-val az ionaudio.com címen.

Ártalmatlanítás
Vigye a készüléket egy újrahasznosító központba, vagy ártalmatlanítsa a helyi előírásoknak megfelelően.

Kültéri használat és gondozás

Bár a Pathfinder Charger vízálló és képes elviselni a fröccsenő vizet, kérjük, tekintse át az alábbi tippeket, hogy a legjobb teljesítményt hozza ki a Pathfinder Chargerből:

A Pathfinder Chargert csak kültéren szabad használni kültéri használatra minősített konnektorokkal vagy hosszabbítókkal.
Extrém időjárás esetén vigye be a Pathfinder Chargert a beltérbe.
Kérjük, ne helyezze a Pathfinder Chargert álló vízbe.
Kérjük, ne csatlakoztassa a tápkábelt a Pathfinder Chargerhez nedves környezetben. Győződjön meg arról, hogy a tápbemenet, a tápkábel és a konnektor teljesen száraz, mielőtt bármilyen csatlakozást létesítene.
Tartson minden nem vízálló eszközt (telefonokat, zenelejátszókat stb.) száraz helyen, ahol azokat nem éri víz, és ne okozzanak áramütés kockázatát. Ne helyezze az eszközöket a mellékelt tárolótáskába, mivel az nem vízálló.

Gyors beállítás

Győződjön meg arról, hogy a Doboz tartalma részben felsorolt összes elem megtalálható a dobozban.
A termék használata előtt olvassa el a Biztonsági és garanciális kézikönyvet.
A maximális akkumulátor-élettartam érdekében az első használat előtt győződjön meg arról, hogy az akkumulátor teljesen fel van töltve.
Tanulmányozza a Csatlakozási diagramot.
Győződjön meg arról, hogy a Master Volume (fő hangerő) a Pathfinder Chargeren nullán van.
Csatlakoztassa az eszközeit.
Növelje a hangerőt egy kényelmes szintre.
Állítsa vissza a Master Volume (fő hangerő) értéket nullára, amikor befejezte a Pathfinder Charger használatát.

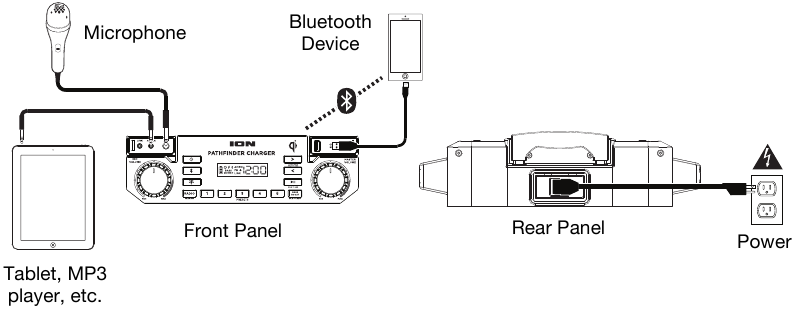

Csatlakozási diagram

A Bevezetés > Doboz tartalma alatt nem szereplő elemek külön vásárolhatók meg.

Jellemzők

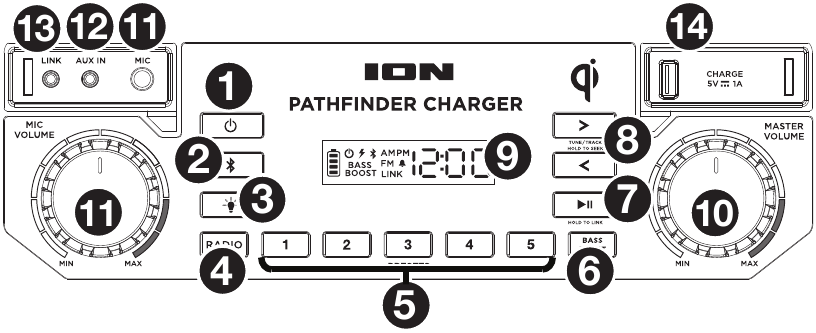

Előlap

Power Button (bekapcsoló gomb): Be- vagy kikapcsolja a Pathfinder Chargert. Kérjük, vegye figyelembe, hogy amíg a Pathfinder Charger áramforráshoz van csatlakoztatva, nem kell bekapcsolva lennie az akkumulátor töltéséhez. Ha a tápfeszültség be van kapcsolva, a kijelzőn megjelenik a tápellátás jelző.
Megjegyzés: Ha a készüléket a riasztás/óra menüből való kilépés előtt kapcsolják ki, előfordulhat, hogy a beállítások nem mentődnek.
Bluetooth Button (Bluetooth gomb): Nyomja meg és engedje fel a Bluetooth gombot a Bluetooth-eszközhöz való párosításhoz. Nyomja meg és engedje fel a Bluetooth gombot a párosított Bluetooth-eszköz leválasztásához. Nyomja meg kétszer ezt a gombot a hangutasítások letiltásához (vagy engedélyezéséhez).
Light Mode Button (fény mód gomb): Nyomja meg ezt a gombot a fények előlapon való működésének kiválasztásához:

Color Cycle (színciklus): A fények lassan világítanak és váltakoznak a színek között. Nyomja meg és tartsa lenyomva a Light Mode (fény mód) gombot a fények egy színre fagyasztásához.
Beat Sync (ütem szinkron): A fények a zene ütemére reagálnak.
Off (ki): A fények kikapcsolnak. Ez az alapértelmezett mód, amikor a Pathfinder Chargert először bekapcsolják.

Radio Selector (rádió választó): Ez a gomb FM-re, AM-re állítja a rádiót, vagy kikapcsolja a rádiót.
AM/FM Presets (AM/FM előbeállítások): Tároljon egy kedvenc rádióállomást, és gyorsan hangoljon egy előre beállított rádióállomásra. 5 numerikus pozíció áll rendelkezésre az AM sáv előbeállításainak tárolására és 5 numerikus pozíció az FM sáv előbeállításainak tárolására. Előbeállítás hozzáadásához:
1. Válassza ki az FM vagy az AM sávot, majd a Tune/Track (hangolás/szám) gombokkal válassza ki a kívánt rádióállomást.
2. Nyomja meg és tartsa lenyomva a numerikus előbeállítás gombot az aktuális állomás hozzárendeléséhez az adott előbeállítási számhoz. A kijelzőn a "SAV" (mentve) felirat jelenik meg, jelezve, hogy az állomás mentve lett. A hozzáadott előbeállítás használatához nyomja meg egyszer röviden az előbeállítási számot a tárolt rádióállomásra való ugráshoz.
Bass Boost (basszuskiemelés): Nyomja meg ezt a gombot az általános basszusfrekvencia-válasz javításához. Nyomja meg és tartsa lenyomva a Bass Boost (basszuskiemelés) gombot a "Menu" (menü) módba való belépéshez.
Megjegyzés: Ha a készüléket a riasztás/óra menüből való kilépés előtt kapcsolják ki, előfordulhat, hogy a beállítások nem mentődnek.
A "Menu" (menü) a következő beállításokhoz használható:

Clock On/Off (óra be/ki): A kijelzőn a "CLO" (óra) felirat jelenik meg. Ezután a nyílgombokkal kapcsolja be és ki az órát. A kijelzőn az "ON" (be) vagy az "OFF" (ki) felirat jelenik meg. A kiválasztáshoz nyomja meg a Play/Pause (lejátszás/szünet) gombot.
Clock Set (óra beállítása): Az óra 12:00PM-kor kezd villogni. A nyílgombokkal válassza ki az AM vagy PM lehetőséget. A kiválasztás megerősítéséhez nyomja meg a Play/Pause (lejátszás/szünet) gombot. Ezután az órák kezdenek villogni. A nyílgombokkal válassza ki az órát. A megerősítéshez nyomja meg a Play/Pause (lejátszás/szünet) gombot. Ezután a percek kezdenek villogni. A nyílgombokkal görgessen végig a perceken. A megerősítéshez nyomja meg a Play/Pause (lejátszás/szünet) gombot.
Alarm On/Off (riasztás be/ki): A kijelzőn az "ALA" (riasztás) felirat jelenik meg. A riasztás alapértelmezés szerint "off" (ki) állásban van. A nyílgombokkal kapcsolja be/ki. A kiválasztás megerősítéséhez nyomja meg a Play/Pause (lejátszás/szünet) gombot. Ha a riasztás "on" (be) állásban van, a harang ikon jelenik meg. Ha a riasztás ki van kapcsolva, a harang ikon nem jelenik meg. A riasztás letiltásához nyomjon meg bármelyik gombot. A riasztás 1 perc elteltével automatikusan kikapcsol.
Alarm Set (riasztás beállítása): A kijelzőn 12:00PM kezd villogni. A nyílgombokkal válassza ki az AM vagy PM lehetőséget. Az órák kezdenek villogni. A nyílgombokkal válassza ki, majd a megerősítéshez nyomja meg a "play/pause" (lejátszás/szünet) gombot. A percek kezdenek villogni. A kiválasztáshoz használja a nyílgombokat. A megerősítéshez nyomja meg a "play/pause" (lejátszás/szünet) gombot.
Megjegyzés: Ha a riasztás a jelenlegi időponthoz képest kevesebb mint egy perccel van előre beállítva, előfordulhat, hogy a riasztás csak 24 órával később szólal meg.
Voice Prompts On/Off (hangutasítások be/ki): A kijelzőn a "VOI" (UOI) felirat jelenik meg. A nyílgombokkal kapcsolja be és ki a hangutasításokat. A megerősítéshez nyomja meg a Play/Pause (lejátszás/szünet) gombot. Ha a hangutasítások ki vannak kapcsolva, a hangszóró azt mondja, hogy "voice off" (hang ki). Ha a hangutasítások be vannak kapcsolva, a hangszóró azt mondja, hogy "voice on" (hang be).

Play/Pause/Link (lejátszás/szünet/összekapcsolás): Nyomja meg a gombot a csatlakoztatott Bluetooth-eszközről származó szám lejátszásához vagy szüneteltetéséhez. Nyomja meg és tartsa lenyomva ezt a gombot a sztereó összekapcsolás elindításához egy másik Pathfinder Charger hangszóróval. Nyomja meg kétszer ezt a gombot a másik Pathfinder Charger hangszóróval való kapcsolat megszakításához.
Tune/Track Buttons (hangolás/szám gombok): Nyomja meg ezeket a gombokat egy rádióállomás hangolásához, vagy a Bluetooth-hoz csatlakoztatott eszközön a előző/következő számra ugráshoz. A "kereséshez" (a következő elérhető állomásra ugráshoz) tartsa lenyomva bármelyik gombot néhány másodpercig, amíg el nem kezd állomást keresni. A készülék megjegyzi az utolsó állomást, amelyen volt, és ezen az állomáson kezdi újra, amikor kikapcsolják, majd bekapcsolják.
Display (kijelző): Megjeleníti az aktuális rádióállomást, az akkumulátor állapotát és a Bluetooth állapotát.

Charging Indicator (töltésjelző): Amikor a tápkábel csatlakoztatva van, a felső akkumulátorszegmens mozgása azt mutatja, hogy az akkumulátor töltődik. Ha teljesen fel van töltve, az összes akkumulátorszegmens világít villogás nélkül. Amikor a tápkábel nincs csatlakoztatva, az akkumulátorszegmens az akkumulátor töltöttségi szintjét mutatja.
Lightning Bolt Icon (villám ikon): A villám ikon világít, ha az IEC tápkábel csatlakoztatva van a fali aljzathoz.
Bluetooth Icon (Bluetooth ikon): A Bluetooth ikon nem világít, amikor a Pathfinder Chargert először bekapcsolják (kivéve, ha korábban párosították egy eszközzel). A Bluetooth ikon folyamatosan világít, ha egy eszköz párosítva van a Pathfinder Chargerrel.
Power Indicator (tápellátás jelző): A tápellátás jelző világít, ha a Pathfinder Charger be van kapcsolva. A tápellátás jelző nem világít, ha a Pathfinder Charger ki van kapcsolva.

Master Volume Control (fő hangerőszabályzó): Ez beállítja a hangszóró fő keverési hangerejét, amely tartalmazza a mikrofon bemenetet, a kiegészítő bemenetet, a rádiót és a párosított Bluetooth-eszköz hangját.
Microphone Input with Volume Control (hangerőszabályzós mikrofon bemenet) (1/4"): Ez a mono bemenet egy 1/4" (6,35 mm)-es bemenetet fogad, például mikrofont, gitárt vagy más hangszert.
Auxiliary Input (kiegészítő bemenet): Ez a sztereó 1/8" (3,5 mm)-es bemenet használható CD-lejátszó, MP3-lejátszó vagy más hangforrás csatlakoztatására.
Speaker Link (hangszóró összekapcsolás): Csatlakoztasson össze két vagy több Pathfinder Chargert egy 1/8" (3,5 mm)-es sztereó aux kábellel az egyik Pathfinder Charger Speaker Link (hangszóró összekapcsolás) portjáról a második Pathfinder Charger Aux Input (kiegészítő bemenet) portjára. Egy 2' (61 cm)-es kábel tartozék, de egy hosszabb kábel megvásárolható egy helyi elektronikai szaküzletben.
USB Charging Port (USB töltőport): Csatlakoztassa ide az eszköz töltőkábelét a töltéshez. Az USB-töltés csak akkor működik, ha a készülék be van kapcsolva.
Power Cable Input (tápkábel bemenet) (hátlap): Helyezze ide a mellékelt tápkábelt a készülék töltéséhez. Vegye figyelembe, hogy a Pathfinder Charger a tápkábellel is használható, miközben egyidejűleg tölti az akkumulátort.

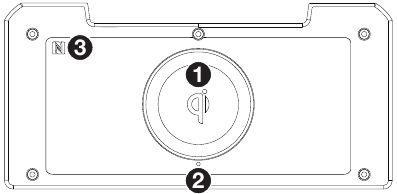

Felső panel

Qi Wireless Charging (Qi vezeték nélküli töltés): Helyezze ide a Qi-kompatibilis okostelefonját a vezeték nélküli töltéshez.
Qi Charging Indicator (Qi töltésjelző): Ha egy Qi-kompatibilis okostelefont helyeznek a felső panelen lévő leszálló területre, a felső panelen egy kék LED világít, és lassan elhalványul, jelezve, hogy az okostelefon sikeresen töltődik vezeték nélkül. Ha az okostelefon 100%-ig fel van töltve, a LED kikapcsol.
NFC (near-field communication) (közeli terekommunikáció): A Bluetooth gomb megnyomása és elengedése után érintse meg és tartsa röviden a támogatott és engedélyezett eszközt az NFC logóhoz az eszköz párosításához.

Bluetooth-eszköz párosítása

Kapcsolja be a Bluetooth-eszközét.
Kapcsolja be a Pathfinder Chargert. * Ha korábban csatlakozott egy másik Bluetooth-eszközhöz, a Pathfinder Charger újra csatlakozik. A párosítás megszakításához, ha a Bluetooth ikon folyamatosan világít, nyomja meg és engedje fel a Bluetooth gombot.
Nyomja meg és engedje fel a Bluetooth gombot a Bluetooth-eszközhöz való párosításhoz.
Navigáljon a Bluetooth-eszköz beállítási képernyőjére, keresse meg a Pathfinder Charger eszközt, és csatlakozzon. *
Megjegyzés: Ha a Bluetooth-eszköz párosítási kódot kér, írja be a "0000" kódot.
A párosítás megszakításához, amíg a Bluetooth ikon folyamatosan világít, nyomja meg a Bluetooth gombot. *
Egy másik Bluetooth-eszközhöz való csatlakozáshoz ismételje meg a 3. lépést.

Megjegyzés: A maximális hatótávolság a Bluetooth 4.0 vagy újabb verziójú eszközök használatával érhető el.

* Tipp: Nyomja meg kétszer a Bluetooth gombot a hangutasítások engedélyezéséhez vagy letiltásához.

Bluetooth-eszköz párosítása NFC használatával

Az NFC (near-field communication) (közeli terekommunikáció) lehetővé teszi az adatok cseréjét az eszközök között, például a párosítást, azáltal, hogy óvatosan összeérintik őket. Ellenőrizze az eszköz kézikönyvében, hogy ez a funkció támogatott-e.

Az NFC használata a Pathfinder Chargerrel való párosításhoz:

Az NFC használatához az eszköznek bekapcsolva és feloldva kell lennie.
Lépjen be az eszköz Settings (beállítások) menüjébe, és ellenőrizze, hogy az NFC be van-e kapcsolva On (be) állásban (egyszeri lépés).
Kapcsolja be a Pathfinder Chargert.
Nyomja meg és engedje fel a Bluetooth gombot a Pathfinder Chargeren, és a Bluetooth ikon villogni fog (csak az első alkalommal van szükség rá, amikor NFC-vel párosít az eszközzel).
Érintse meg és tartsa röviden az eszközt a Pathfinder Charger felső paneljén található NFC logóhoz.
Kövesse a telefonján megjelenő párosítási utasításokat. Ha jelszó szükséges, írja be a "0000" kódot.
A párosítás megszüntetéséhez óvatosan érintse az eszközt az NFC logóhoz, vagy szakítsa meg a Bluetooth kapcsolatot az eszköz Bluetooth menüjéből.

Két hangszóró sztereó összekapcsolása

Két Pathfinder Charger összekapcsolásához a sztereó hangzás érdekében:

Nyomja meg és tartsa lenyomva a Play/Pause/Link (lejátszás/szünet/összekapcsolás) gombot a sztereó összekapcsolási módba való belépéshez. Miután létrejött a kapcsolat, a kijelzőn meg kell jelennie a LINK (összekapcsolva) szónak.
Válassza ki, hogy melyik egység legyen a master (bal csatorna) a Bluetooth gomb megnyomásával és elengedésével.
A két hangszóró közötti kapcsolat megszakításához nyomja meg kétszer a Play/Pause/Link (lejátszás/szünet/összekapcsolás) gombot.

Hibaelhárítás

Ha a készülék nem töltődik: Győződjön meg arról, hogy a tápkábel megfelelően van csatlakoztatva a tápbemenethez és a konnektorhoz.

Ha a hang torz: Próbálja meg csökkenteni a hangforrás, a hangszer vagy a mikrofon hangerejét. Ezenkívül próbálja meg csökkenteni a Pathfinder Charger teljes hangerejét a Master Volume (fő hangerő) gomb segítségével.

Ha túl sok a basszus: Próbálja meg beállítani a hangforrás hangszín- vagy EQ-szabályozóját a basszus szintjének csökkentéséhez. Ez lehetővé teszi, hogy hangosabban játssza le a zenét, mielőtt a clipping (torzítás) bekövetkezik.

Ha gyenge az AM vétel: Ha csatlakoztatva van egy Bluetooth-eszköz, válassza le a Bluetooth-eszközt az AM rádió hallgatásához. Az AM vétel beállításához mozgassa a teljes egységet.

Ha magas hangú fütyülő hang hallatszik a mikrofonok használatakor: Ez valószínűleg visszacsatolás. Irányítsa a mikrofont a hangszórótól távol.

Ha nem hallja a mikrofont a zene hangereje mellett: Csökkentse a zene hangerejét a forrásból.

Ha nem tud zenét lejátszani egy flash meghajtóról: Az USB port csak USB-eszközök töltésére szolgál.

Ha nem tudja csatlakoztatni a hangkészülékét a Pathfinder Chargerhez Bluetooth-on keresztül:

Tartsa a hangkészülékét (pl. okostelefonját vagy táblagépét) és a Pathfinder Chargert a lehető legközelebb egymáshoz a csatlakozás megkísérlése közben. Győződjön meg arról, hogy sem a hangkészüléket, sem a Pathfinder Chargert nem akadályozzák falak, bútorok stb.
Állítsa vissza a Bluetooth kapcsolatot a Pathfinder Chargeren, hogy leválassza a Pathfinder Chargert bármely más hangkészülékről, és indítsa újra a keresési folyamatot. Ha ez nem működik azonnal, kapcsolja ki a Pathfinder Chargert, majd kapcsolja vissza. További információkért lásd a Bluetooth-eszköz párosítása című részt.
Állítsa vissza a Bluetooth kapcsolatot a hangkészülékén a Bluetooth kikapcsolásával, majd visszakapcsolásával. Ezt a telefon vagy más hangkészülék Beállítások menüjében található Bluetooth menüpont alatt találja meg.
Ha ez nem működik, és korábban már csatlakozott a Pathfinder Chargerhez, keresse meg a Pathfinder Chargert a hangkészülék Bluetooth menüjében elérhető vagy korábban csatlakoztatott eszközök listájában, koppintson a mellette található "fogaskerék" vagy "i" ikonra, majd válassza a Unpair (párosítás megszüntetése) vagy a Forget (elfelejtés) lehetőséget. Kapcsolja ki, majd vissza a Pathfinder Chargert, és próbálja meg újra a párosítást, miután újra megjelenik az elérhető eszközök listájában.
Megjegyzés: Ha a Pathfinder Charger a közelmúltban egy másik hangkészülékhez lett párosítva, amely még mindig hatótávolságon belül van, előfordulhat, hogy meg kell ismételnie ezt a folyamatot azzal a hangkészülékkel, hogy teljesen leválassza azt.
