Loewe klang link Gyors üzembe helyezési útmutató

Tartalom

1 Bevezetés
2 Szállítási specifikáció
3 A csatlakozók megnevezései
4 Rendeltetésszerű használat
5 Az eszköz felszerelése
6 Az eszköz csatlakoztatása
7 A TV-készülék szoftverfrissítése
8 Az eszköz üzembe helyezése
9 Műszaki adatok
10 Megfelelőség / Gyártói nyilatkozat
11 Hivatkozások
12 Kézikönyv letöltése
13 Más nyelveken

Bevezetés

A Loewe klang link segítségével mostantól vezeték nélkül működtetheti Loewe klang 5/9 hangszóróit és Loewe klang 5 mélynyomóját.
A Loewe klang link dobozt 3 lépésben helyezheti üzembe.

Szerelje fel a Loewe klang linket a TV-készülék hátlapjára.
Csatlakoztassa a Loewe klang linket.
Csatlakoztassa a Loewe klang 5/9 hangszórókat és a Loewe klang 5 mélynyomót a Loewe klang link dobozhoz.

Szállítási specifikáció

A csatlakozók megnevezései

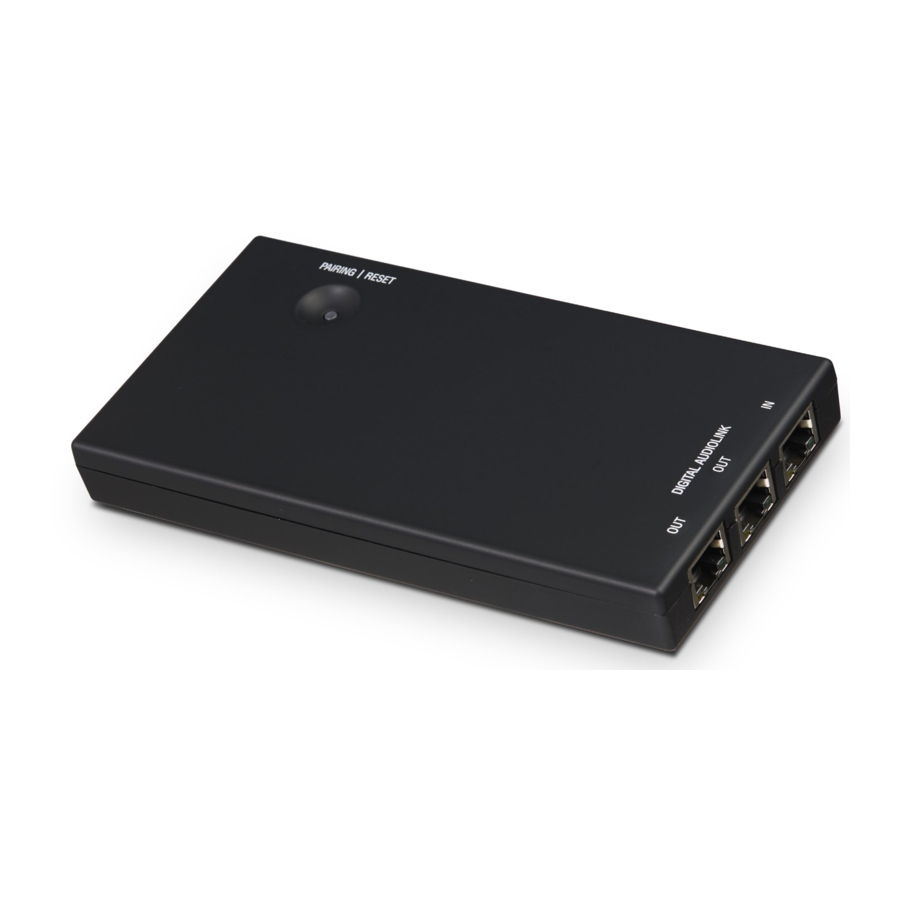

DAL IN - Digital Audio Link bemenet
DAL OUT - Digital Audio Link kimenet
DAL OUT - Digital Audio Link kimenet
PAIRING / RESET (Párosítás / Visszaállítás)

Rendeltetésszerű használat

A Loewe klang link dobozt hangjelek vezeték nélküli továbbítására tervezték. Kizárólag Loewe hangrendszerrel és Loewe TV-készülékkel együtt használható, a doboz önmagában nem működtethető.
A TV-készülék és a hangszóró/mélynyomó használati utasításában található biztonsági előírásokat továbbra is be kell tartani, és a csatlakoztatott rendszerre is vonatkoznak. Helyes telepítés esetén ez a termék biztonságos, de tartsa távol a víztől és a nyílt lángtól.

Az eszköz felszerelése

A mellékelt öntapadós tépőzáras csíkokkal a Loewe klang link a TV-készülék hátlapjára rögzíthető.
A hátsó kábelvezetőben megfelelő mélyedéssel rendelkező TV-készülékek esetén a Loewe klang link közvetlenül a kábelvezetőbe is beépíthető.
Ebben az esetben ügyeljen arra, hogy a ragasztószalagokat ne ragassza fel ragasztócímkére vagy adattáblára, hanem közvetlenül a TV hátlapjára.

Kapcsolja ki a TV-készüléket a főkapcsolóval.
Húzza le a hátsó fóliát a tépőzáras csíkokról, és rögzítsen egy-egy csíkot a Loewe klang link alsó oldalán található (A) mélyedésekhez.
Rögzítse a két megmaradt csík tépőzáras oldalát a korábban felragasztott tépőzáras csíkokhoz.
Húzza le a két ragasztószalag hátlapfóliáját.
Nyomja a Loewe klang link házának alját (B) a két ragasztószalaggal erősen a kívánt helyre a TV-készülék hátlapján, hogy rögzítse azt. A csatlakozóaljzatoknak (C) jobbra kell mutatniuk.

Az eszköz csatlakoztatása

Több Loewe klang link doboz működtetése egy rendszeren belül nem lehetséges. Csak egy dobozt használhat.

Dugja a mellékelt DAL-kábel egyik végét a Loewe klang link 1 DAL IN aljzatába, a másik végét pedig a Loewe TV-készülék Digital Audio Link aljzatába.
A Loewe klang link csatlakoztatása után bekapcsolhatja a TV-készülék főkapcsolóját.

A bekötés ábrája a Loewe bild 7 TV-készülék példáján látható.

Ha kábellel összekötött 2.0 rendszert üzemeltet, lehetősége van a Loewe klang link doboz két DAL OUT aljzatának használatára.
Ezt a csatlakozási lehetőséget azért hoztuk létre, hogy elkerüljük a feleslegesen hosszú csatlakozókábelt. Ez lehetővé teszi, hogy minden DAL OUT aljzatból egy-egy csatlakozókábelt használjon minden hangszóróhoz/mélynyomóhoz. Nem kell hosszú összekötő kábelt fektetnie a hangszórótól/mélynyomótól a hangszóróig/mélynyomóig.

A TV-készülék szoftverfrissítése

Bizonyos körülmények között szükség lehet a TV-készülék szoftverének frissítésére a TV-készülék Loewe klang linkkel való működtetéséhez.
A berendezés menüben ellenőrizze a TV-készülékre jelenleg telepített szoftververziót (elérhető: Home (Kezdőoldal) nézet System settings (Rendszerbeállítások) Extras (Extrák) Integrated features of the TV (A TV integrált funkciói)). A TV-készülékre telepített szoftvercsomag verziója a Software (Szoftver) kategóriában található.
A frissítés online frissítéssel végezhető el az interneten keresztül (elérhető: Home (Kezdőoldal) nézet System settings (Rendszerbeállítások) Operation (Működés) Software (Szoftver) Software update (Szoftverfrissítés)).
A szoftverfrissítéssel kapcsolatos további információkért lásd a TV-készülékhez mellékelt használati útmutató Vegyes fejezetét.

Az eszköz üzembe helyezése

A Loewe TV-készülék hangkomponens nézetének használatával konfigurálhatja a Loewe klang link dobozt.

HOME (Kezdőoldal): Hívja elő a Home (Kezdőoldal) nézetet.

Jelölje ki a System settings (Rendszerbeállítások) lehetőséget, OK hívja elő a Rendszerbeállításokat.
Válassza a Connections (Csatlakozások) lehetőséget, lépjen a következő oszlopba.
Válassza a Sound components (Hangkomponensek) lehetőséget, lépjen a következő oszlopba.

Válassza a Loewe klang Sound system (Loewe klang hangrendszer) lehetőséget.

A párosítással és a kapcsolattal kapcsolatos további információkért olvassa el a Loewe hangszórók/mélynyomó használati útmutatóját.

Műszaki adatok

Loewe eszköz típusa:	Loewe klang link
Rendelési szám:	56222W00
Tápellátás:	12V a DAL IN-en keresztül
Áramfogyasztás:	max. 0,2A
Vezeték nélküli:	max. 10 mW @ 5,8 GHz

Megfelelőség / Gyártói nyilatkozat

A Loewe Technologies GmbH ezennel kijelenti, hogy ez a termék megfelel a 2014/53/EU irányelv alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek, valamint az összes vonatkozó EU-irányelvnek.

A teljes megfelelőségi nyilatkozatot a termékválasztékban találja meg:
www.loewe.tv/int/my-loewe

A használt képernyőgrafikák csak példák. Az eszköz típusától függően a rendelkezésre álló hardver/szoftver komponensek eltérőek lehetnek.
A dokumentumban szereplő információk előzetes értesítés nélkül változhatnak, és nem jelentenek kötelezettséget a Loewe Technologies GmbH részéről.
Minden jog, beleértve a fordítást, a műszaki módosításokat és a hibákat, fenntartva
