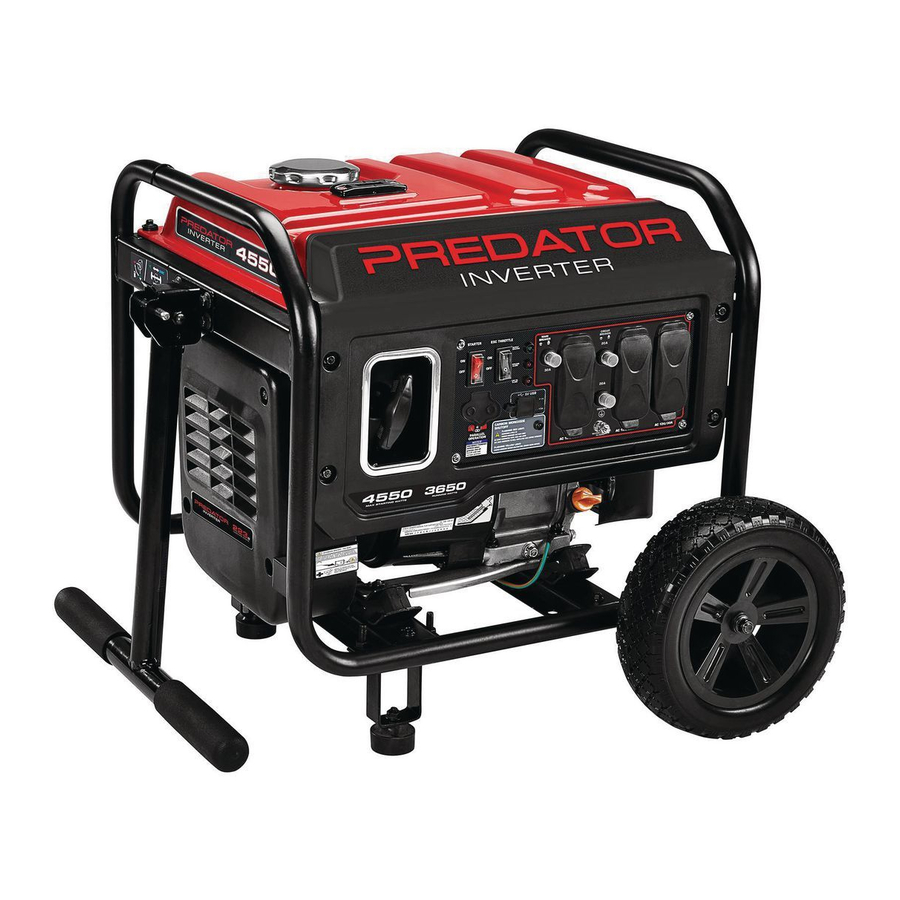

Predator 4550 Watt, 59192 - Inverter Generátor Kézikönyv

Mentse el ezt a kézikönyvet Őrizze meg ezt a kézikönyvet a biztonsági figyelmeztetések és óvintézkedések, az összeszerelés, a működtetés, az ellenőrzés, a karbantartás és a tisztítási eljárások tekintetében. Írja be a termék sorozatszámát a kézikönyv hátuljába (vagy a vásárlás hónapját és évét, ha a terméknek nincs száma). Őrizze meg ezt a kézikönyvet és a nyugtát biztonságos és száraz helyen a későbbi felhasználás céljából.

Látogasson el weboldalunkra: http://www.harborfreight.com
Írjon műszaki támogatásunknak: productsupport@harborfreight.com
Írjon motor támogatásunknak: predator@harborfreight.com

A generátor beltéri használata PERCEKEN BELÜL MEGHALÁLHOZ VEZETHET. A generátor kipufogógáza szén-monoxidot tartalmaz. Ez egy olyan méreg, amelyet nem láthat és nem érezhet.

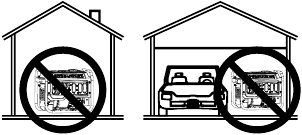

SOHA ne használja házban vagy garázsban, MÉG AKKOR SEM, HA az ajtók és ablakok nyitva vannak.	Csak KÜLTÉREN és távol az ablakoktól, ajtóktól és szellőzőnyílásoktól használja.

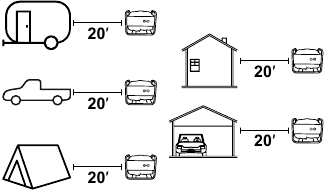

Ne használja lakókocsiban, teherautó platóján vagy sátorban.	Használja legalább 20 láb távolságra emberektől, állatoktól és szerkezetektől úgy, hogy a kipufogógáz elfelé mutasson.

Kicsomagoláskor ellenőrizze, hogy a termék sértetlen és nem sérült-e. Ha bármilyen alkatrész hiányzik vagy törött, kérjük, hívja az 1-888-866-5797 telefonszámot a lehető leghamarabb.

Olvassa el ezt az anyagot a termék használata előtt. Ennek elmulasztása súlyos sérülést okozhat. ŐRIZZE MEG EZT A KÉZIKÖNYVET.

Műszaki adatok

A motor károsanyag-kibocsátás szabályozó rendszerére az Egyesült Államok Környezetvédelmi Ügynöksége által meghatározott szabványok vonatkoznak. A garanciális információkért tekintse meg a kézikönyv utolsó oldalait.

FONTOS BIZTONSÁGI UTASÍTÁSOK

FIGYELMEZTETŐ JELZÉSEK ÉS MEGHATÁROZÁSOK
	Ez a biztonsági figyelmeztető jelzés. Arra szolgál, hogy figyelmeztesse Önt a potenciális személyi sérülés veszélyeire. Tartsa be az összes, ezt a szimbólumot követő biztonsági üzenetet, hogy elkerülje a lehetséges sérüléseket vagy halált.
	Veszélyes helyzetet jelez, amely, ha nem kerülik el, halálhoz vagy súlyos sérüléshez vezet.
	Veszélyes helyzetet jelez, amely, ha nem kerülik el, halálhoz vagy súlyos sérüléshez vezethet.
	Veszélyes helyzetet jelez, amely, ha nem kerülik el, kisebb vagy közepes sérüléshez vezethet.
	Olyan gyakorlatokra vonatkozik, amelyek nem kapcsolódnak személyi sérüléshez.

Szimbólum meghatározások

Szimbólum	Tulajdonság vagy állítás
RPM	Fordulat percenként
HP	Lóerő
AWG	American Wire Gauge (Amerikai vezeték méret)
	FIGYELMEZTETÉS a szemsérülés kockázatára vonatkozóan. Viseljen ANSI-jóváhagyott védőszemüveget oldalvédővel.
	A beállítás és/vagy használat előtt olvassa el a kézikönyvet.
	FIGYELMEZTETÉS a halláskárosodás kockázatára vonatkozóan. Viseljen hallásvédőt.
	FIGYELMEZTETÉS a légzőszervi sérülés kockázatára vonatkozóan. A motort KÜLTÉREN és távol az ablakoktól, ajtóktól és szellőzőnyílásoktól üzemeltesse.
	FIGYELMEZTETÉS az üzemanyag kezelése közbeni tűzveszélyre vonatkozóan. Ne dohányozzon üzemanyag kezelése közben.
	FIGYELMEZTETÉS a tűzveszélyre vonatkozóan. Ne tankoljon üzem közben. Tartsa távol a gyúlékony tárgyakat a motortól.

Olvasson el minden utasítást.
Az alábbi utasítások be nem tartása tüzet, súlyos sérülést és/vagy HALÁLT okozhat.
A jelen kézikönyvben tárgyalt figyelmeztetések és óvintézkedések nem fedhetnek le minden lehetséges körülményt és helyzetet, amely előfordulhat. A kezelőnek tisztában kell lennie azzal, hogy a józan ész és az óvatosság olyan tényezők, amelyeket nem lehet beépíteni ebbe a termékbe, hanem a kezelőnek kell biztosítania.

MENTSE EL EZEKET AZ UTASÍTÁSOKAT

Beállítási óvintézkedések

1. A benzinüzemanyag és a gőzök gyúlékonyak és potenciálisan robbanásveszélyesek. Használjon megfelelő üzemanyag-tárolási és -kezelési eljárásokat. Ne tároljon üzemanyagot vagy más gyúlékony anyagokat a közelben.
2. Tartson több ABC osztályú tűzoltó készüléket a közelben.
3. A generátor működése szikrákat okozhat, amelyek tüzet okozhatnak a száraz növényzet körül. Szikrafogó szükséges lehet. A kezelőnek fel kell vennie a kapcsolatot a helyi tűzoltósággal a tűzmegelőzési követelményekre vonatkozó törvényekkel vagy szabályozásokkal kapcsolatban.
4. Csak sík, vízszintes, jól szellőző felületen állítsa fel és használja.
5. A generátortól a terhelésig vezető összes csatlakozást és vezetéket csak képzett és engedéllyel rendelkező villanyszerelők telepíthetik, és az összes vonatkozó helyi, állami és szövetségi elektromos előírásnak és szabványnak, valamint adott esetben más szabályozásoknak megfelelően.
6. Az épület elektromos rendszeréhez történő készenléti áramellátáshoz szükséges csatlakozásokat szakképzett villanyszerelőnek kell elvégeznie. A csatlakozásnak el kell szigetelnie a generátor áramellátását a közműhálózati áramellátástól, és meg kell felelnie az összes vonatkozó törvénynek és elektromos előírásnak.
7. Egy átkapcsolót engedéllyel rendelkező villanyszerelőnek kell telepítenie az összes vonatkozó törvénynek és elektromos előírásnak megfelelően.
8. A beállítás során viseljen ANSI-jóváhagyott védőszemüveget, nagy teherbírású munkakesztyűt és pormaszkot/légzőkészüléket.
9. Csak a kézikönyv Műszaki adatok táblázatában ajánlott kenőanyagokat és üzemanyagot használjon.
10. Az épület elektromos rendszeréhez történő helytelen csatlakoztatás lehetővé teheti, hogy a generátorból származó elektromos áram visszatápláljon a közművezetékekbe. Egy ilyen visszatáplálás áramütést okozhat a közműszolgáltató dolgozóinak vagy másoknak, akik áramszünet idején érintkeznek a vezetékekkel, és a generátor felrobbanhat, meggyulladhat vagy tüzet okozhat, amikor a közműhálózati áramellátás helyreáll. Forduljon a közműszolgáltatóhoz és egy szakképzett villanyszerelőhöz, ha a generátort tartalék áramforrásként kívánja használni.
11. Ne üzemeltesse a generátort földelés nélkül. A generátort a működés előtt az összes vonatkozó elektromos előírásnak és szabványnak megfelelően földelni kell.
12. Szereljen fel szén-monoxid riasztó(ka)t akkumulátoros tartalékkal a közeli épületekben a gyártó utasításainak megfelelően.

Üzemeltetési óvintézkedések

1.
   SZÉN-MONOXID VESZÉLY
   A generátor beltéri használata PERCEKEN BELÜL MEGHALHAT.
   A generátor kipufogógáza szén-monoxidot tartalmaz. Ez egy olyan méreg, amelyet nem láthat és nem érezhet.

   SOHA ne használja házban vagy garázsban, MÉG AKKOR SEM, HA az ajtók és ablakok nyitva vannak.

   Csak KÜLTÉREN és távol az ablakoktól, ajtóktól és szellőzőnyílásoktól használja.
2. SZÉN-MONOXID LEÁLLÍTÁS

   A SZÉN-MONOXID BELÉLEGZÉSE MIATTI SÚLYOS SÉRÜLÉS ÉS HALÁL ELKERÜLÉSE ÉRDEKÉBEN:
   A szén-monoxid érzékelő csak egy további védelmi réteg. Ne használja a generátort olyan területen vagy helyzetben, amely lehetővé teszi a szén-monoxid felhalmozódását.
   • VILLOGÓ PIROS FÉNY:
     Veszélyes szén-monoxid gázszint halmozódott fel, és a generátor leáll.
     Azonnal távozzon, amíg a terület ki nem szellőzik. Működés előtt helyezze a generátort jól szellőző helyre.
   • VILLOGÓ SÁRGA FÉNY:
     A szén-monoxid érzékelő meghibásodott. Az érzékelőt szervizelni kell. Ne használja a generátort, amíg az érzékelő megfelelően nem működik. Technikai kérdésekkel hívja az 1-888-866-5797 telefonszámot.
     MEGJEGYZÉS: A sárga fény a bekapcsolás után egyszer felvillan, jelezve az önellenőrzés sikerességét és a normál működést.
     A szén-monoxid érzékelőt csak képzett technikus javíthatja, hogy visszaállítsa az eredeti beállításokra. Ne módosítsa vagy manipulálja a szén-monoxid érzékelőt. Ezen utasítások be nem tartása halált vagy súlyos sérülést okozhat a szén-monoxid érzékelő meghibásodása miatt.
3. Soha ne használjon generátort beltérben, beleértve a garázsokat, pincéket, mászótereket és fészereket. Az ajtók és ablakok kinyitása vagy a ventilátorok használata NEM akadályozza meg a szén-monoxid felhalmozódását az otthonban.
4. Generátorok használatakor tartsa azokat a szabadban, távol a nyitott ajtóktól, ablakoktól és szellőzőnyílásoktól, hogy elkerülje a mérgező szén-monoxid szintjének felhalmozódását a beltérben.
5. Ha generátor használata közben rosszul, szédülten vagy gyengén érzi magát, azonnal menjen friss levegőre. A generátorokból származó szén-monoxid gyorsan teljes munkaképtelenséghez és halálhoz vezethet.
6. Tartsa távol a gyerekeket a generátortól, különösen működés közben.
7. Tartsa a nézőket legalább hat láb távolságra a motortól működés közben.
8. Tűzveszély! Ne töltse fel az üzemanyagtartályt, amíg a motor jár. Ne üzemeltesse, ha benzint ömlött ki. A motor beindítása előtt tisztítsa meg a kiömlött benzint. Ne üzemeltesse gyújtóláng vagy nyílt láng közelében.
9. Használat közben ne érintse meg a motort. Használat után hagyja lehűlni a motort.
10. Soha ne tároljon üzemanyagot vagy más gyúlékony anyagot a motor közelében.
11. Ha a bedugott termék rendellenesen vagy szokatlanul lassan működik, azonnal hagyja abba a generátor áramforrásként való használatát. Olvassa el és tartsa be a táplálandó termék használati útmutatóját, hogy megbizonyosodjon arról, hogy az biztonságosan és hatékonyan táplálható hordozható generátorral.
12. Mielőtt csatlakoztatna egy készüléket vagy tápkábelt a generátorhoz: Győződjön meg arról, hogy az jó állapotban van. A hibás készülékek vagy tápkábelek áramütés veszélyét okozhatják.
13. Ne lépje túl a generátor üzemi teljesítményét. Győződjön meg arról, hogy a generátorba egyidejűleg bedugott összes szerszám vagy készülék teljes elektromos teljesítménye nem haladja meg a generátorét. Ellenőrizze, hogy az indítási túlfeszültség nem lépi-e túl a generátor határát.
14. Kerülje a jelentős túlterhelést, amely kioldja a megszakítót. A generátor enyhe túlterhelése nem feltétlenül oldja ki a megszakítót, de a generátor idő előtti meghibásodásához vezet.
15. Ne kísérelje meg a terhelési csatlakozások csatlakoztatását vagy leválasztását, miközben vízben áll, vagy nedves vagy ázott talajon.
16. Ne érintse meg a generátor és az összekötő kábelek vagy vezetékek elektromosan feszültség alatt álló részeit a test bármely részével, vagy bármilyen nem szigetelt vezető tárggyal.
17. Csatlakoztassa a generátort csak olyan terheléshez, amely kompatibilis a generátor elektromos jellemzőivel és üzemi teljesítményével.
18. Szigeteljen minden csatlakozást és leválasztott vezetéket.
19. Óvja magát az áramütéstől. Akadályozza meg a test érintkezését földelt felületekkel, például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel.
20. A generátor szállításakor csak megfelelő szállítási eszközt és elegendő teherbírással rendelkező emelőeszközöket használjon.
21. Rögzítse a generátort a szállító járműveken, hogy megakadályozza a gördülést, a csúszást és a dőlést.
22. Az ipari alkalmazásoknak meg kell felelniük az OSHA követelményeinek.
23. Ne hagyja a generátort felügyelet nélkül, amikor az jár. Kapcsolja ki a generátort (és távolítsa el a biztonsági kulcsokat, ha vannak), mielőtt elhagyja a munkaterületet.
24. A generátor magas zajszintet produkálhat. A 85 dBA feletti zajszintnek való hosszan tartó kitettség káros a hallásra. Viseljen hallásvédőt a generátor működtetésekor vagy a közelben végzett munka során, amíg az működik.
25. Tartsa zárva a burkolatokon lévő hozzáférési ajtókat.
26. Használat közben viseljen ANSI-jóváhagyott védőszemüveget és hallásvédőt.
27. A pacemakert viselők használat előtt konzultáljanak orvosukkal. A szívritmus-szabályozó közelében lévő elektromágneses mezők a pacemaker interferenciáját vagy a pacemaker meghibásodását okozhatják. Óvatosság szükséges a motor mágnesének vagy a berántó indítójának közelében.
28. Csak a Harbor Freight Tools által az Ön modelljéhez ajánlott tartozékokat használja. Az egyik generátorhoz alkalmas tartozékok veszélyessé válhatnak, ha egy másik generátoron használják őket.
29. Ne üzemeltesse robbanásveszélyes környezetben, például gyúlékony folyadékok, gázok vagy por jelenlétében. A benzines motorok meggyújthatják a port vagy a gőzöket.
30. Legyen éber, figyelje, mit csinál, és használja a józan eszét a generátor működtetésekor. Ne használja fáradtan vagy kábítószer, alkohol vagy gyógyszer hatása alatt.
31. Öltözzön megfelelően. Ne viseljen bő ruházatot vagy ékszert. Tartsa távol a hajat, a ruházatot és a kesztyűt a mozgó alkatrészektől. A bő ruházat, az ékszerek vagy a hosszú haj beakadhat a mozgó alkatrészekbe.
32. Az alkatrészek, különösen a kipufogórendszer alkatrészei használat közben nagyon felforrósodnak. Tartsa távol magát a forró alkatrészektől.
33. Működés közben ne takarja le a generátort.
34. A generátort és a környező területet mindig tartsa tisztán. Tartsa a generátort legalább 5 láb távolságra az éghető tárgyaktól.
35. Ne dohányozzon, és ne engedjen szikrát, lángot vagy más gyújtóforrást a generátor közelébe, különösen tankoláskor.
36. A generátort, a tartozékokat stb. az ezen utasításoknak megfelelően és a generátor adott típusához előírt módon használja, figyelembe véve a munkakörülményeket és az elvégzendő munkát. A generátor használata a rendeltetésétől eltérő műveletekhez veszélyes helyzetet eredményezhet.
37. Ne üzemeltesse a generátort, ha a motor üzemanyagrendszerében ismert szivárgások vannak.
38. Üzemanyag vagy olaj kiömlése esetén azokat azonnal fel kell takarítani. A folyadékokat és a tisztítószereket a helyi, állami vagy szövetségi előírásoknak megfelelően ártalmatlanítsa. Az olajos rongyokat alsó szellőzésű, fedett fémtartályban tárolja.
39. Tartsa távol a kezét és a lábát a mozgó alkatrészektől. Működés közben ne nyúljon át a generátor felett vagy azon keresztül.
40. Használat előtt ellenőrizze a mozgó alkatrészek helytelen beállítását vagy megszorulását, az alkatrészek törését és minden egyéb olyan állapotot, amely befolyásolhatja a generátor működését. Ha sérült, használat előtt javíttassa meg a generátort. Sok balesetet a rosszul karbantartott generátorok okoznak.
41. Használja a megfelelő generátort az alkalmazáshoz. Ne módosítsa a generátort, és ne használja a generátort olyan célra, amelyre nem szánták.
42. Hosszabbító kábel - Győződjön meg arról, hogy a hosszabbító kábel jó állapotban van. Hosszabbító kábel használatakor ügyeljen arra, hogy elég vastagot használjon a termék által felvett áramhoz. Az alulméretezett hosszabbító kábel a vonalfeszültség csökkenését okozza, ami teljesítményvesztéshez és túlmelegedéshez vezet.
    Az alábbi táblázat a megfelelő kábelméretet mutatja a kábel hosszától és a névleges áramerősségtől függően. Ha kétsége van, használja a következő vastagabb méretet.

Párhuzamosító készletre vonatkozó óvintézkedések

A SÚLYOS SÉRÜLÉS, HALÁL, VALAMINT A GENERÁTOR ÉS/VAGY GENERÁTOR KÁROSODÁSÁNAK ELKERÜLÉSE ÉRDEKÉBEN ÁRAMÜTÉS ÉS TŰZ MIATT:

Minél kisebb a méretszám, annál vastagabb a vezeték.

1. Kövesse a párhuzamosító készlethez mellékelt utasításokat a párhuzamosító készlet csatlakoztatásához és használatához.
2. Csak két azonos Inverter generátort csatlakoztasson egymáshoz párhuzamosító készlet segítségével.
3. A párhuzamosító készletet csak a generátor elején található "Parallel Outlets" (Párhuzamos kimenetek) feliratú csatlakozókhoz csatlakoztassa.
4. Ne távolítsa el vagy csatlakoztassa a párhuzamosító készletet, amíg a generátor működik.
5. Ne használjon olyan párhuzamosító készletet, amely csak egy generátorhoz van csatlakoztatva.

Szervizelési óvintézkedések

1. Szervizelés, karbantartás vagy tisztítás előtt:
   1. Húzza ki az összes eszközt a generátorból.
   2. Állítsa a kapcsolót "OFF" (KI) állásba.
   3. Zárja el az üzemanyagcsapot.
   4. Hagyja a motort teljesen lehűlni.
   5. Ezután távolítsa el a gyújtógyertya sapkáját a gyújtógyertyáról.
2. Tartsa a helyén az összes védőburkolatot és megfelelő működési állapotban. A védőburkolatok közé tartozik többek között a kipufogódob, a légszűrő, a mechanikus védőburkolatok és a hővédő pajzsok.
3. Tartsa tisztán és szárazon az összes elektromos berendezést. Cserélje ki az összes vezetéket, ahol a szigetelés megrepedt, elvágódott, kopott vagy más módon károsodott. Cserélje ki a kopott, elszíneződött vagy korrodált csatlakozókat. Tartsa a csatlakozókat tisztán és szorosan.
4. Ne változtasson vagy állítson be semmilyen olyan alkatrészt a generátoron vagy annak motorján, amelyet a gyártó vagy a forgalmazó lezárt. Csak szakképzett szerviztechnikus állíthatja be azokat az alkatrészeket, amelyek növelhetik vagy csökkenthetik a szabályozott motor fordulatszámát.
5. Szervizelés közben viseljen ANSI-jóváhagyott védőszemüveget, nagy teherbírású munkakesztyűt és pormaszkot/légzőkészüléket.
6. Tartsa karban a generátoron lévő címkéket és adattáblákat. Ezek fontos információkat tartalmaznak. Ha olvashatatlanok vagy hiányoznak, forduljon a Harbor Freight Tools-hoz csere érdekében.
7. A generátort szakképzett szerelővel javíttassa, kizárólag azonos cserealkatrészek felhasználásával. Ez biztosítja a generátor biztonságának megőrzését. Ne kíséreljen meg olyan szervizelési vagy karbantartási eljárásokat, amelyek nem szerepelnek ebben a kézikönyvben, vagy olyan eljárásokat, amelyekkel kapcsolatban bizonytalan abban, hogy biztonságosan vagy helyesen tudja-e elvégezni azokat.
8. A generátort gyermekek elől elzárva tárolja.
9. Kövesse a motor és a generátor ütemezett karbantartását.

Tankolás

1. Ne töltse fel az üzemanyagtartályt, amíg a motor jár vagy forró.
2. Ne dohányozzon, és ne engedjen szikrát, lángot vagy más gyújtóforrást a generátor közelébe, különösen tankolás közben.
3. Ne töltse tele az üzemanyagtartályt. Hagyjon egy kis helyet az üzemanyag tágulásához, ha szükséges.
4. Csak jól szellőző helyen tankoljon.
5. Töröljön fel minden kiömlött üzemanyagot, és hagyja, hogy a felesleg elpárologjon, mielőtt beindítaná a motort. A TŰZ elkerülése érdekében ne indítsa be a motort, amíg az üzemanyag szaga a levegőben érződik.

ŐRIZZE MEG EZEKET AZ UTASÍTÁSOKAT.

Beállítás

A termék beállítása vagy használata előtt olvassa el a kézikönyv elején található TELJES FONTOS BIZTONSÁGI INFORMÁCIÓK részt, beleértve az összes szöveget az alfejezetek alatt.

SÚLYOS SÉRÜLÉS ÉS TŰZ ELKERÜLÉSE érdekében: Csak a megfelelő szikrafogóval használja.

A generátor működése szikrákat okozhat, amelyek tüzet okozhatnak a száraz növényzet körül.Szikrafogó használata kötelező lehet.
A kezelőnek tájékozódnia kell a helyi tűzoltóságnál a tűzmegelőzési követelményekre vonatkozó törvényekről vagy szabályozásokról.

Nagy magasságban a motor karburátorát, szabályozóját és minden más, az üzemanyag-levegő arányt szabályozó alkatrészét szakképzett szerelőnek kell beállítania a hatékony nagy magasságú használat érdekében, valamint a motor és a termékkel használt egyéb eszközök károsodásának elkerülése érdekében.

Földelés

A generátort a működés előtt megfelelően földelni kell az összes vonatkozó elektromos szabvány és előírás szerint. Sok helyen a helyi előírások nem követelik meg a generátor földelését, ha a kábellel és dugóval ellátott berendezéseket közvetlenül a generátor aljzataiba dugják. Azonban a helyi előírások megkövetelhetik a generátor földelését. Forduljon egy villanyszerelőhöz vagy a helyi hatóságokhoz a helyi földelési követelményekkel kapcsolatban. Ha földelésre van szükség, akkor a készüléket szakképzett villanyszerelővel földeltesse le, ha Ön nem rendelkezik a szükséges képesítéssel.

Általános földelési utasítások a következők:

Használja a következők egyikét földelő elektródaként:
Cső vagy vezeték, minimum ¾ hüvelyk átmérőjű, minimum 8 láb hosszú. Ha acél, akkor korróziógátló bevonattal kell rendelkeznie.
Rúd, rozsdamentes acél vagy réz- vagy cinkbevonatú acél, minimum 5/8 hüvelyk átmérőjű, minimum 8 láb hosszú.

1. Az elektródát legalább 8 láb mélyen függőlegesen a földbe kell ütni.
   1. Ha a kőzetréteg megakadályozza a függőleges behatolást, akkor legfeljebb 45 fokos szögben kell beütni a függőlegestől.
   2. Ha a kőzetréteg megakadályozza a szögben történő behatolást, akkor az elektródát legalább 30 hüvelyk mély vízszintes árokba kell temetni.
2. Az elektróda felső végét védeni kell, ha a talajszint felett van.
3. Csatlakoztasson egy #6 AWG földelő vezetéket (nem tartozék) a generátor vezérlőpaneljén található földelő csatlakozótól a földbe temetett elektródához.

A földelési módszerekkel kapcsolatos további információkért tekintse meg a National Electrical Code-ot.

MEGJEGYZÉS: Van egy állandó vezető a hordozható generátor inverter modulja (nullavezető) és a keret között.

Magaslati üzemeltetés 3000 láb felett

A tűz okozta súlyos sérülések elkerülése érdekében:
Kövesse az utasításokat jól szellőző helyen, távol a gyújtóforrásoktól.
Ha a motor használat közben felforrósodott, állítsa le a motort, és várja meg, amíg lehűl, mielőtt folytatná. Ne dohányozzon.

FIGYELMEZTETÉS: A garancia érvényét veszti, ha a magaslati használathoz szükséges beállításokat nem végzik el.

Nagy magasságban a motor karburátorát, szabályozóját és minden más, az üzemanyag-levegő arányt szabályozó alkatrészét szakképzett szerelőnek kell beállítania a hatékony nagy magasságú használat érdekében, valamint a motor és a termékkel használt egyéb eszközök károsodásának elkerülése érdekében. A motor üzemanyag-rendszerét befolyásolhatja a magasabb tengerszint feletti magasságon történő üzemeltetés. A megfelelő működés biztosítható egy magassági készlet telepítésével 3000 láb feletti magasságokban. 8000 láb feletti magasságokban a motor teljesítménye csökkenhet, még a megfelelő főfúvókával is. A motor megfelelő magassági készlet nélkül történő üzemeltetése növelheti a motor károsanyag-kibocsátását, és csökkentheti az üzemanyag-fogyasztást és a teljesítményt. A készletet szakképzett szerelőnek kell telepítenie.

Megjegyzés: Nem minden generátormodell rendelkezik szolenoiddal. Hagyja ki ezeket a lépéseket, ha nincs szolenoid.

1. Kapcsolja ki a motort.
2. Zárja el az üzemanyag-csapot.
3. Helyezzen egy tálat az üzemanyag-pohár alá, hogy felfogja a kiömlött üzemanyagot.
4. Csavarja ki a szolenoidot a helyén tartó csavarokat.

   A karburátor úszóházában gáz lehet, amely a szolenoid/csavar eltávolításakor szivárogni fog.
5. Válassza le a szolenoidot és a szolenoid tömítést a csavarról.
6. Csavarja ki az üzemanyag-poharat tartó csavart.
7. Távolítsa el a csavart, a csavartömítést, az üzemanyag-poharat, az üzemanyag-pohár tömítését és a főfúvókát a karburátor szerelvény testéből. A főfúvóka eltávolításához és felszereléséhez karburátor csavarhúzóra (nem tartozék) van szükség.
   Megjegyzés: A keverőcsövet a főfúvóka tartja a helyén, és kieshet, amikor eltávolítják. Ha kiesik, helyezze vissza ugyanabba az irányba, mielőtt visszahelyezné a főfúvókát.
8. Cserélje ki a főfúvókát a magassági tartományához szükséges csere főfúvókára (1a vagy 2a rész).
   Megjegyzés: Az üzemanyag-pohár tömítése és a csavartömítés megsérülhet az eltávolítás során, és ki kell cserélni a készletben található újakra.
9. Cserélje ki az üzemanyag-pohár tömítését (4a), az üzemanyag-poharat, a csavartömítést (3a) és a csavart. Húzza meg a helyén.
   FIGYELMEZTETÉS: Ne húzza túl a csavart meghúzáskor. Először kézzel húzza meg, majd csavarkulccsal ellenőrizze, hogy a csavar megfelelően van-e meghúzva.
10. Cserélje ki a szolenoidot és a szolenoid tömítést (5a), és húzza meg a helyén csavarokkal.
11. Törölje fel a kiömlött üzemanyagot, és hagyja, hogy a felesleg elpárologjon a motor beindítása előtt. A TŰZ elkerülése érdekében ne indítsa be a motort, amíg az üzemanyag szaga a levegőben érződik.

Magassági készlet alkatrészlista - A

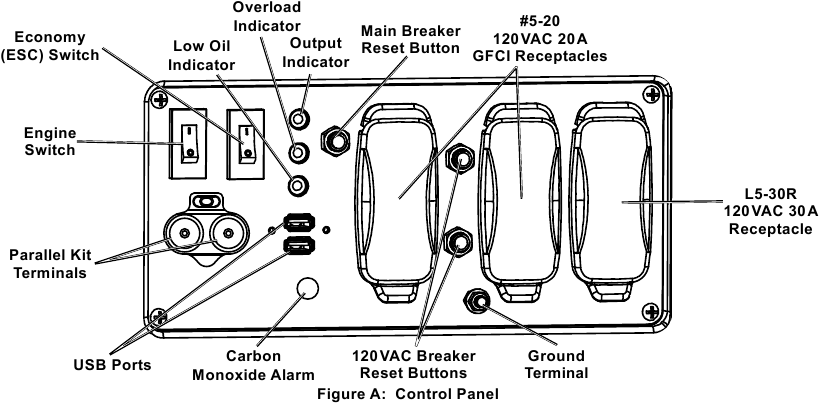

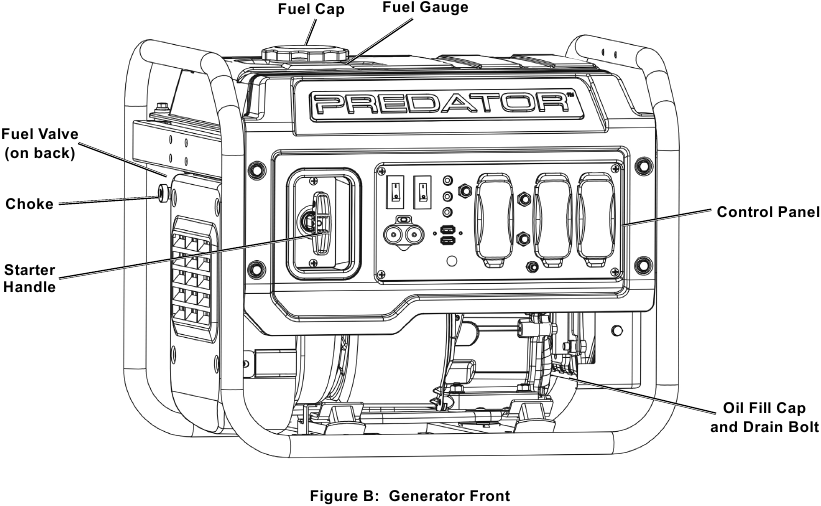

Alkatrészek és kezelőszervek

A SÚLYOS SÉRÜLÉS ELKERÜLÉSE érdekében: Kövesse a párhuzamos készletre vonatkozó utasításokat a párhuzamos készlet csatlakoztatásához és használatához (a párhuzamos készlet és az utasítások külön vásárolhatók meg).

Működés

Olvassa el a TELJES FONTOS BIZTONSÁGI INFORMÁCIÓK részt a kézikönyv elején, beleértve az összes szöveget az alfejezetek alatt, mielőtt beállítaná vagy használná ezt a terméket.

Indítás előtti ellenőrzések

Állítsa be és indítsa el a motort és a generátort, és ellenőrizze, hogy nincsenek-e sérült, laza vagy hiányzó alkatrészek. Ha bármilyen problémát talál, ne használja a generátort, amíg megfelelően meg nem javítja.

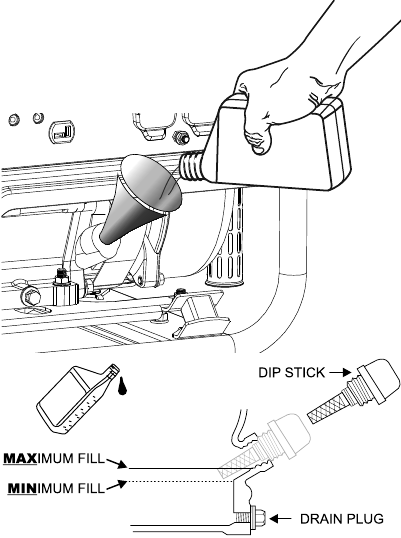

A motorolaj ellenőrzése és feltöltése

FIGYELEM: A generátort motorolaj nélkül szállítjuk. A motor forgattyúházát az első használat előtt FEL KELL tölteni olajjal. A garancia ÉRVÉNYTELEN, ha a motor forgattyúházát nem töltik fel megfelelően olajjal az első használat előtt és minden használat előtt ezt követően. Minden használat előtt ellenőrizze az olajszintet. A motor nem indul el alacsony vagy nincs motorolaj esetén.

1. Győződjön meg arról, hogy a motor le van állítva és vízszintes helyzetben van.
2. Tisztítsa meg az olajbetöltő sapka / nívópálca tetejét és a környékét. Távolítsa el a sapkát / nívópálcát az óramutató járásával ellentétes irányba forgatva.
3. Ellenőrizze az olajszintet. Az olajszintnek a lyuk széléig kell érnie, ahogy az ábrán látható.

4. Szükség szerint töltse fel a megfelelő típusú olajjal, amíg az olajszint el nem éri a megfelelő szintet. Általános használatra SAE 10W-30 olaj ajánlott.
5. Csavarja vissza az olajbetöltő sapkát / nívópálcát az óramutató járásával megegyező irányba.

FIGYELEM: Ne járassa a motort túl kevés olajjal. A motor leáll, ha a motorolajszint túl alacsony.

Az üzemanyag ellenőrzése és feltöltése

A TŰZ OKOZTA SÚLYOS SÉRÜLÉSEK ELKERÜLÉSE ÉRDEKÉBEN:
Az üzemanyagtartályt jól szellőző helyen töltse fel, távol a gyújtóforrásoktól. Ha a motor használat közben felforrósodott, állítsa le a motort, és várja meg, amíg lehűl, mielőtt üzemanyagot töltene bele. Ne dohányozzon.

1. Tisztítsa meg az üzemanyagsapkát és a környékét.
2. Csavarja ki és távolítsa el az üzemanyagsapkát.
3. Távolítsa el a szűrőt, és távolítsa el a szennyeződéseket és törmelékeket. Ezután helyezze vissza a szűrőt.
   Megjegyzés: Ne használjon 10%-nál több etanolt (E10) tartalmazó benzint. Ne használjon E85 etanolt. Adjon üzemanyag-stabilizátort a benzinhez, különben a garancia ÉRVÉNYTELEN.
   Megjegyzés: Ne használjon olyan benzint, amelyet fém üzemanyagtartályban vagy piszkos üzemanyagtartályban tároltak. Ez részecskéket juttathat a karburátorba, ami befolyásolja a motor teljesítményét és/vagy károsodást okozhat.
4. Szükség esetén töltse fel az üzemanyagtartályt körülbelül 1 hüvelyknyire az üzemanyagtartály betöltőnyaka alatt 87-es oktánszámú vagy annál magasabb ólommentes benzinnel, amelyet üzemanyag-stabilizátor adalékkal kezeltek. Kövesse az üzemanyag-stabilizátor gyártójának használati javaslatait.
5. Helyezze vissza az üzemanyagsapkát.
6. Törölje fel a kiömlött üzemanyagot, és hagyja, hogy a felesleg elpárologjon, mielőtt beindítaná a motort. A TŰZ elkerülése érdekében ne indítsa be a motort, amíg üzemanyag szaga van a levegőben.

A motor beindítása

A motor beindítása előtt

1. Vizsgálja meg a generátort és a motort.
2. Válassza le az összes elektromos terhelést a generátorról.
3. Töltse fel a motort a megfelelő mennyiségű és típusú stabilizátorral kezelt ólommentes benzinnel és olajjal.

Kézi indítás

1. Állítsa az Economy (ESC) kapcsolót OFF (ki) állásba.
2. Nyissa ki az üzemanyagszelepet a generátor hátulján, az üzemanyagtartály alatt.

3. Húzza ki a szívatót a START (indítás) pozícióba.

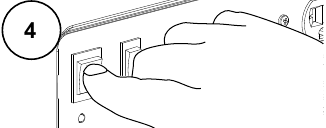

4. Kapcsolja be a motor kapcsolóját.

5. Fogja meg lazán a motor indítófogantyúját, és húzza meg lassan néhányszor, hogy a benzin a motor karburátorába folyhasson. Ezután húzza meg óvatosan az indítófogantyút, amíg ellenállást nem érez. Hagyja, hogy a kábel teljesen visszahúzódjon, majd húzza meg gyorsan. Ismételje meg, amíg a motor be nem indul. Ne engedje, hogy az indítófogantyú visszacsapódjon a házhoz. Tartsa meg, miközben visszacsévélődik, hogy ne üsse meg a házat.
   Ha a motor nem indul el:
   • Ellenőrizze a motorolajszintet.
     A motor nem indul el alacsony vagy nincs motorolaj esetén.
   • Ellenőrizze a szikrafogó tisztaságát.
     A motor nem indul el, ha a szikrafogó eltömődött.
   • Meleg motor esetén – tolja be a szívatót RUN (futás) pozícióba, mielőtt újra megpróbálná beindítani.
6. Az OUTPUT (kimenet) jelzőfény világít, amikor a motor beindul, és a generátor áramot termel. Hagyja a motort néhány másodpercig járni, majd lassan tolja be a szívatót.

Megjegyzés: A szívató túl gyors mozgatása leállíthatja a motort.

Hagyja a motort terhelés nélkül járni öt percig minden indítás után, hogy a motor stabilizálódjon.

SZÉN-MONOXID LEÁLLÍTÁS

A SZÉN-MONOXID BELÉLEGZÉSE OKOZTA SÚLYOS SÉRÜLÉSEK ÉS HALÁL ELKERÜLÉSE ÉRDEKÉBEN:
A szén-monoxid érzékelő csak egy további védelmi réteg. Ne használja a generátort olyan területen vagy helyzetben, amely lehetővé teszi a szén-monoxid felhalmozódását.

• VILLOGÓ PIROS FÉNY:
  A szén-monoxid gáz veszélyes szintje halmozódott fel, és a generátor leáll. Azonnal hagyja el a helyet, amíg a terület ki nem szellőzik. Működés előtt helyezze a generátort jól szellőző helyre.
• VILLOGÓ SÁRGA FÉNY:
  A szén-monoxid érzékelő meghibásodott. Az érzékelőt szervizelni kell. Ne használja a generátort, amíg az érzékelő megfelelően nem működik. Technikai kérdésekkel forduljon az 1-888-866-5797 telefonszámhoz.
  MEGJEGYZÉS: A sárga fény egyszer felvillan indítás után, jelezve az önellenőrzés sikerességét és a normál működést.

A szén-monoxid érzékelőt csak képzett szakember szervizelheti, hogy visszaállítsa az eredeti beállításokra. Ne módosítsa vagy manipulálja a szén-monoxid érzékelőt. Ezen utasítások be nem tartása halált vagy súlyos sérülést okozhat a szén-monoxid érzékelő meghibásodása miatt.

Bejáratási időszak

1. A motor bejáratása segít biztosítani a generátor és a motor megfelelő működését.
2. A bejáratási időszak körülbelül 30 órányi használatig tart.
   NE lépje túl a generátor futási teljesítményének 75%-át ebben az időszakban.
   • Cserélje ki a motorolajat ezen időszak után.

Normál üzemi körülmények között a későbbi karbantartás a KARBANTARTÁS részben leírt ütemtervet követi.

120 VAC terhelések csatlakoztatása a generátorhoz

Számítsa ki a teljesítményfelvételt

A teljesítményfelvétel kiszámítható a volt és az amper szorzásával. Az eredményül kapott szám a watt.

• Soha ne lépje túl a generátor futási teljesítményét vagy bármelyik aljzat áramerősségét.
• A készülékek/szerszámok használati útmutatójában tájékozódjon az elektromos terhelésű eszközök teljesítményéről.
• A hosszú tápkábelek és hosszabbítókábelek további energiát vesznek fel. Tartsa a kábel hosszát minimális szinten.

Teljesítménybecslések

A bekapcsolási és futási teljesítményigényekről a készülék dokumentációjában tájékozódjon. A generátorhoz való csatlakoztatás előtt ellenőrizze az összes terhelés adattábláján feltüntetett teljesítményt.

Dugja be a 120 voltos készülék/szerszám tápkábelét a generátor 120 VAC aljzatába. A készülékeket a legnagyobb terheléstől a legkisebb terhelésig dugja be.

Megjegyzés: Ne engedje, hogy a generátor teljesen kifogyjon az üzemanyagból, ha eszközök vannak csatlakoztatva. A generátor teljesítménye hirtelen megugorhat, amikor kifogy az üzemanyagból, ami károsíthatja a csatlakoztatott eszközöket.

Túlterhelés jelző

Megjegyzés: A Túlterhelés (OVERLOAD) jelzőfény néhány másodpercig világíthat, amikor egy nagy eszköz elindul. Ez normális a generátor kapacitásához közelítő terheléseknél.

1. A generátor aljzatán keresztül történő teljes kombinált terhelés nem haladhatja meg az egység futási teljesítményét.
2. Amikor megközelíti a generátor maximális futási teljesítményét, a Túlterhelés (OVERLOAD) jelző villogni kezd. További terhelések hozzáadása túlterheli a generátort.
3. Ha a Túlterhelés (OVERLOAD) jelzőfény kigyullad, és a generátor leáll az áramtermeléssel, akkor túlterhelték.
4. Kapcsolja ki és válassza le az összes elektromos eszközt, és állítsa le a motort. Hasonlítsa össze az eszköz követelményeit a generátor névleges teljesítményével, és szükség esetén csökkentse a csatlakoztatott eszközök teljes teljesítményét. Távolítson el mindent, ami korlátozhatja a generátor szellőzését.
5. Ellenőrizze, hogy valamelyik megszakító kioldott-e, és győződjön meg arról, hogy MINDEN megszakító vissza van állítva, mielőtt újra beindítaná a generátort.
6. Indítsa újra a motort, és csatlakoztassa újra az eszközöket, ügyelve arra, hogy ne terhelje túl a generátort.

Alacsony olajszint jelző

1. Ha a motorolajszint túl alacsony, az Alacsony olajszint (LOW OIL) jelzőfény kigyullad, és a motor automatikusan leáll.
2. A motor nem indítható újra, amíg a megfelelő mennyiségű olajat hozzá nem adták. Töltse fel a megfelelő típusú olajjal, amíg az olajszint el nem éri a megfelelő szintet. Általános használatra SAE 10W-30 olaj ajánlott.

FIGYELEM: Ne járassa a motort túl kevés olajjal. A motor leáll, ha a motorolajszint túl alacsony.

Megjegyzés: Az Alacsony olajszint (LOW OIL) jelzőfény villogni fog, ha a generátor a CO-érzékelő leállása miatt áll le. Ez nem alacsony olajszintet jelez. Kövesse a Szén-monoxid leállítás alatt található összes utasítást.

Economy (ESC) kapcsoló

1. Kapcsolja be az Economy (ESC) kapcsolót ON (be) állásba, hogy korlátozza a zajt és az üzemanyag-fogyasztást kisebb generátorterheléseknél.
2. Kapcsolja ki az Economy (ESC) kapcsolót OFF (ki) állásba, hogy a motor teljes sebességgel működjön:
   1. indításkor
   2. ha nagy terhelés van alkalmazva

A motor leállítása

A motor vészhelyzetben történő leállításához kapcsolja a kapcsolót OFF (ki) állásba.

Normál körülmények között a generátor leállításához kövesse az alábbi eljárást:

1. Kapcsolja ki az összes elektromos terhelésű eszközt, és húzza ki őket a generátorból.
2. Ha az Economy (ESC) kapcsoló ON (be) állásban van, kapcsolja OFF (ki) állásba.
3. Zárja el az üzemanyagszelepet.
4. Kapcsolja a kapcsolót OFF (ki) állásba.

Karbantartás

A VÉLETLEN ELINDÍTÁSBÓL SZÁRMAZÓ SÚLYOS SÉRÜLÉSEK ELKERÜLÉSE ÉRDEKÉBEN:
Állítsa a generátor kapcsolóját "OFF" (KI) állásba, zárja el az üzemanyag-csapot, várja meg, amíg a motor lehűl, és húzza le a gyújtógyertya sapkáját, mielőtt bármilyen ellenőrzési, karbantartási vagy tisztítási eljárást végezne.

A GENERÁTOR MEGHIBÁSODÁSÁBÓL SZÁRMAZÓ SÚLYOS SÉRÜLÉSEK ELKERÜLÉSE ÉRDEKÉBEN:
Ne használjon sérült generátort. Ha rendellenes zaj, vibráció vagy túlzott füstölés lép fel, javíttassa meg a problémát a további használat előtt.

Kövesse a kézikönyvben található összes szervizelési utasítást. A motor kritikusan meghibásodhat, ha nem megfelelően szervizelik.

Sok karbantartási eljárást, beleértve a kézikönyvben nem részletezett eljárásokat is, a biztonság érdekében szakképzett technikusnak kell elvégeznie. Ha kétségei vannak a generátor vagy a motor biztonságos szervizelésével kapcsolatban, bízza a generátor szervizelését szakképzett technikusra.

Tisztítási, karbantartási és kenési ütemterv

Megjegyzés: Ez a karbantartási ütemterv kizárólag általános útmutatóként szolgál. Ha a teljesítmény csökken, vagy a generátor szokatlanul működik, azonnal ellenőrizze a rendszereket. Az egyes generátorok karbantartási igényei eltérőek lesznek olyan tényezőktől függően, mint a terhelési ciklus, a hőmérséklet, a levegő minősége, az üzemanyag minősége és egyéb tényezők.

Megjegyzés: Az alábbi eljárások a motor és a generátor szokásos működésének részeként ismertetett rendszeres ellenőrzéseken és karbantartásokon felül értendők.

Eljárás	Minden használat előtt	3 havonta vagy 50 óra használat után	6 havonta vagy 100 óra használat után	Évente vagy 300 óra használat után	2 évente
Tisztítsa meg a motor külső részét Ellenőrizze a motorolajszintet Ellenőrizze a légszűrőt
Tisztítsa/cserélje ki a légszűrőt		*
Cserélje ki a motorolajat Ellenőrizze és tisztítsa meg a szikrafogót Ellenőrizze és tisztítsa meg a gyújtógyertyát
Ellenőrizze/állítsa be az alapjárati fordulatszámot Ellenőrizze/állítsa be a szelephézagot Tisztítsa meg az üzemanyagtartályt, a szűrőt és a karburátort Távolítsa el a szénlerakódást az égéstérből				**
Szükség esetén cserélje ki az üzemanyagvezetéket					**

*Gyakrabban szervizelje, ha poros helyen használják.

**Ezeket az elemeket szakképzett technikusnak kell szervizelnie.

Az üzemanyag ellenőrzése és feltöltése

A TŰZBŐL SZÁRMAZÓ SÚLYOS SÉRÜLÉSEK ELKERÜLÉSE ÉRDEKÉBEN:
Az üzemanyagtartályt jól szellőző helyen, gyújtóforrásoktól távol töltse fel. Ha a motor használat közben felforrósodott, állítsa le a motort, és várja meg, amíg lehűl, mielőtt üzemanyagot tölt bele. Ne dohányozzon.

1. Tisztítsa meg az üzemanyag-sapka és a környékét.
2. Csavarja ki és vegye le az üzemanyag-sapkát.
3. Vegye ki a szűrőt, és távolítsa el a szennyeződéseket és törmelékeket. Ezután helyezze vissza a szűrőt.
   Megjegyzés: Ne használjon 10%-nál több etanolt (E10) tartalmazó benzint. Ne használjon E85 etanolt. Adjon üzemanyag-stabilizátort a benzinhez, különben a garancia érvényét veszti.
   Megjegyzés: Ne használjon fém üzemanyagtartályban vagy piszkos üzemanyagtartályban tárolt benzint. Ez részecskéket juttathat a karburátorba, ami befolyásolhatja a motor teljesítményét és/vagy károsíthatja azt.
4. Szükség esetén töltse fel az üzemanyagtartályt körülbelül 1 hüvelyknyire az üzemanyagtartály töltőnyaka alatt 87-es vagy annál magasabb oktánszámú ólommentes benzinnel, amelyet üzemanyag-stabilizátor adalékkal kezeltek. Kövesse az üzemanyag-stabilizátor gyártójának használati javaslatait.
5. Helyezze vissza az üzemanyag-sapkát.
6. Törölje fel a kiömlött üzemanyagot, és hagyja, hogy a felesleg elpárologjon, mielőtt beindítaná a motort. A TŰZ elkerülése érdekében ne indítsa be a motort, amíg üzemanyag szaga van a levegőben.

Motorolajcsere

Az olaj nagyon forró működés közben, és égési sérüléseket okozhat. Várja meg, amíg a motor lehűl, mielőtt olajat cserél.

1. Győződjön meg arról, hogy a motor le van állítva és vízszintes helyzetben van.
2. Emelje fel és döntse meg a generátort. Távolítsa el a leeresztő dugót a gép alján, majd helyezze vissza a generátort vízszintes felületre.
3. Tisztítsa meg az olajbetöltő sapka/nívópálca tetejét és a környékét. Távolítsa el a sapkát/nívópálcát az óramutató járásával ellentétes irányba forgatva.
4. Helyezzen egy olajleeresztő edényt a generátor alá, és középre a leeresztő dugó nyílása alá. Távolítsa el az olajleeresztő csavart, enyhén döntse meg a generátort a leeresztés megkönnyítése érdekében, és várja meg, amíg az olaj teljesen lefolyik. Hasznosítsa újra a használt olajat.
5. Döntse meg a generátort, és helyezze vissza a leeresztő dugót, majd helyezze vissza a generátort vízszintes felületre.
6. Helyezze vissza az olajleeresztő csavart, és töltse fel a megfelelő típusú olajjal, amíg az olajszint el nem éri a megfelelő szintet. Általános használatra SAE 10W-30 olaj ajánlott.
   Megjegyzés: Győződjön meg arról, hogy a generátor vízszintes helyzetben van, amikor olajat tölt be, hogy elkerülje a túltöltést, ami károsíthatja a motort.
7. Ellenőrizze az olajszintet. Az olajszintnek a lyuk széléig kell érnie az ábra szerint.
8. Csavarja vissza az olajbetöltő sapkát/nívópálcát az óramutató járásával megegyező irányba.

FIGYELMEZTETÉS: Ne járassa a motort túl kevés olajjal. A motor nem indul be alacsony vagy nincs motorolaj esetén.

Légszűrőbetét karbantartása

1. Távolítsa el a légszűrő fedelét és a légszűrőbetéteket, és ellenőrizze, hogy nincs-e szennyeződés. Tisztítsa meg az alábbiak szerint.
2. Tisztítás:
   • "Papír" szűrőbetétekhez:
     A portól és törmeléktől származó sérülések elkerülése érdekében viseljen ANSI-jóváhagyású védőszemüveget, NIOSH-jóváhagyású porvédő maszkot/légzőkészüléket és nagy teherbírású munkakesztyűt. Jól szellőző helyen, távol a közelben tartózkodóktól, sűrített levegővel fújja ki a port a légszűrőből.
   • Hab szűrőbetétekhez:
     Mossa ki a betétet többször meleg vízben és enyhe mosószerben. Öblítse le. Nyomja ki a felesleges vizet, és hagyja teljesen megszáradni. Rövid időre áztassa a szűrőt könnyű olajba, majd nyomja ki a felesleges olajat.
3. Szerelje be a megtisztított szűrőt.
4. Használat előtt rögzítse a légszűrő fedelét.

Szikrafogó karbantartása

A SÚLYOS SÉRÜLÉSEK ÉS TŰZ ELKERÜLÉSE ÉRDEKÉBEN: Csak megfelelően felszerelt szikrafogóval üzemeltesse.

A generátor működése szikrákat okozhat, amelyek tüzet okozhatnak a száraz növényzet körül. Szikrafogó használata kötelező lehet. A kezelőnek fel kell vennie a kapcsolatot a helyi tűzoltósággal a tűzmegelőzési követelményekre vonatkozó törvényekkel vagy rendeletekkel kapcsolatban.

1. Hagyja a generátort teljesen lehűlni.
2. Távolítsa el a csavarokat, amelyek a szikrafogó konzolt a helyén tartják.
3. Tisztítsa meg a szikrafogót drótkefével (külön megvásárolható). Sérülés esetén cserélje ki a fogót.
4.
   A VÉLETLEN BOZÓTTŰZ OKOZTA SÚLYOS SÉRÜLÉSEK ELKERÜLÉSE ÉRDEKÉBEN tisztítás után és a további üzemeltetés előtt azonnal rögzítse vissza a szikrafogót a helyére.

Gyújtógyertya karbantartása

1. Húzza le a gyújtógyertya sapkáját a gyertya végéről. Tisztítsa meg a törmeléket a gyújtógyertya körül.
2. Gyújtógyertya kulccsal távolítsa el a gyújtógyertyát.
3. Vizsgálja meg a gyújtógyertyát:
   Ha az elektróda olajos, tisztítsa meg tiszta, száraz ronggyal. Ha az elektródán lerakódások vannak, polírozza meg csiszolópapírral. Ha a fehér szigetelő repedt vagy lepattogzott, a gyújtógyertyát ki kell cserélni.
   FIGYELMEZTETÉS: Csak F6RTC típusú vagy azzal egyenértékű gyújtógyertyát használjon. A nem megfelelő gyújtógyertya használata károsíthatja a motort.
4. Új gyújtógyertya beszerelésekor állítsa be a gyertya hézagát a Műszaki adatok táblázatban szereplő specifikáció szerint. Ne feszítse az elektródát, mert a gyújtógyertya megsérülhet.
5. Vigyen fel kenésgátló anyagot a gyújtógyertya meneteire. Szerelje be az új gyújtógyertyát vagy a megtisztított gyújtógyertyát a motorba.
   • Tömítéses:
     Húzza meg kézzel, amíg a tömítés érintkezésbe nem kerül a hengerfejjel, majd húzza meg még körülbelül 1/2-2/3 fordulattal.
   • Nem tömítéses:
     Húzza meg kézzel, amíg a gyertya érintkezésbe nem kerül a hengerfejjel, majd húzza meg még körülbelül 1/16 fordulattal.
     FIGYELMEZTETÉS: Húzza meg megfelelően a gyújtógyertyát.
     Ha laza, a gyújtógyertya a motor túlmelegedését okozza.
     Ha túlhúzza, a motorblokkban lévő menetek megsérülnek.
6. Vigyen fel dielektromos gyújtógyertya csizma védőt (nem tartozék) a gyújtógyertya végére, és rögzítse vissza a sapkát biztonságosan.

Tárolás

Ha a generátor 20 napnál hosszabb ideig áll, készítse elő a motort a tárolásra az alábbiak szerint:

TISZTÍTÁS

Várja meg, amíg a motor lehűl, majd tisztítsa meg a motort száraz ruhával. FIGYELMEZTETÉS: Ne tisztítsa vízzel. A víz fokozatosan bejut a motorba és károsodást okoz.

ÜZEMANYAG:
Benzinkezelés/Az üzemanyagtartály leeresztése

Az üzemanyagtartály tárolás közbeni védelme érdekében töltse fel a tartályt friss benzinnel, amelyet üzemanyag-stabilizátor adalékkal kezeltek. Kövesse az üzemanyag-stabilizátor gyártójának használati javaslatait. Lásd az Üzemanyag ellenőrzése és feltöltése részt.

A régi benzint, amelyet előzetesen nem kezeltek stabilizátorral, biztonságosan le kell engedni, és nem szabad a motoron átvezetni.

A TŰZBŐL SZÁRMAZÓ SÚLYOS SÉRÜLÉSEK ELKERÜLÉSE ÉRDEKÉBEN:
A tartályt jól szellőző helyen, gyújtóforrásoktól távol töltse fel. Ha a motor használat közben felforrósodott, állítsa le a motort, és várja meg, amíg lehűl, mielőtt üzemanyagot tölt bele. Ne dohányozzon.

A karburátor leeresztése

Az üzemanyag-csap elzárása után helyezzen egy megfelelő edényt a karburátor alá, és óvatosan távolítsa el a leeresztő csavart a karburátor tál aljáról, lehetővé téve az üzemanyag teljes lefolyását. A leeresztés után helyezze vissza a leeresztő csavart.

A súlyos sérülések és tűz elkerülése érdekében zárja el az üzemanyag-csapot a karburátor leeresztése előtt.

KENÉS

1. Cserélje ki a motorolajat.
2. Tisztítsa meg a gyújtógyertya körüli területet.
   Távolítsa el a gyújtógyertyát, és öntsön egy evőkanál motorolajat a hengerbe a gyújtógyertya lyukán keresztül.
3. Helyezze vissza a gyújtógyertyát, de hagyja a gyújtógyertya sapkáját leválasztva.
4. Húzza meg az indítófogantyút, hogy eloszlassa az olajat a hengerben. Álljon meg egy vagy két fordulat után, amikor érzi, hogy a dugattyú megkezdi a kompressziós ütemet (amikor ellenállást kezd érezni).

TÁROLÁSI TERÜLET

Fedje le és tárolja száraz, vízszintes, jól szellőző helyen, gyermekektől elzárva. A tárolási terület legyen távol gyújtóforrásoktól, például vízmelegítőktől, ruhaszárítóktól és kazánoktól. Kerülje a közvetlen esőnek és napfénynek való kitettséget.

FIGYELMEZTETÉS: Hosszabb tárolási időszakok alatt a motort 3 havonta be kell indítani, és 15-20 percig kell járatni, különben a garancia érvényét veszti.

TÁROLÁS UTÁN

A motor tárolás utáni beindítása előtt ne feledje, hogy a kezeletlen benzin gyorsan romlik. Engedje le az üzemanyagtartályt, és cserélje ki friss üzemanyagra, ha a kezeletlen benzin egy hónapig állt, ha a kezelt benzin a üzemanyag-stabilizátor által ajánlott időtartamon túl állt, vagy ha a motor nem indul be.

Hibaelhárítás

Tartsa be az összes biztonsági óvintézkedést a generátor vagy a motor diagnosztizálásakor vagy szervizelésekor.

Copyright^© 2022 by Harbor Freight Tools^®. Minden jog fenntartva.
A kézikönyv egyetlen része vagy az itt található bármely ábra sem reprodukálható semmilyen formában vagy alakban a Harbor Freight Tools kifejezett írásbeli beleegyezése nélkül. A kézikönyvben található diagramok nem feltétlenül méretarányosak. A folyamatos fejlesztések miatt a tényleges termék kissé eltérhet az itt leírt terméktől. Az összeszereléshez és a szervizhez szükséges eszközök nem feltétlenül tartoznak hozzá.

Technikai kérdések esetén hívja az 1-888-866-5797 telefonszámot.
