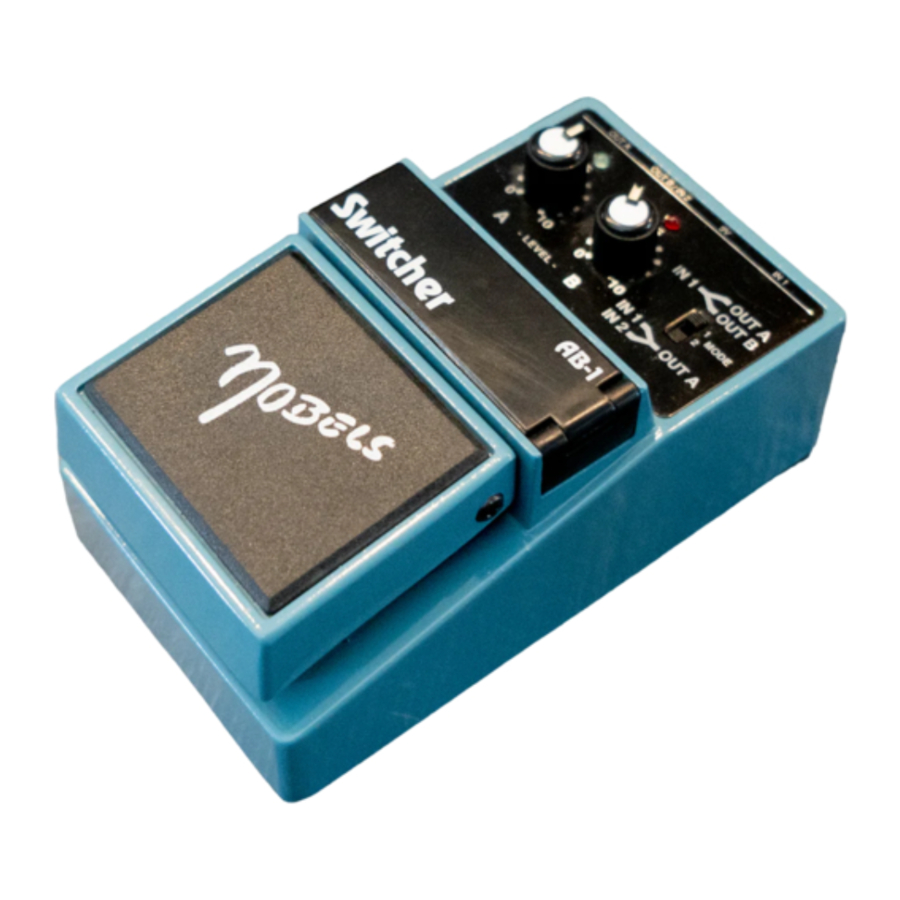

Nobels AB-1 - Kapcsoló kézikönyv

Műszaki adatok

Tápellátás 9V-os elem / AC adapter
Fogyasztás max. 11mA
Csatlakozók IN 1, OUT B / IN 2, OUT A, REMOTE, DC
Vezérlők Level A (A szint), Level B (B szint) (csak MODE 1-ben!)
Kapcsoló MODE 1, 2
Remote pillanatnyi kapcsoló
Kijelző 1x zöld, 1x piros LED jelző
Méretek 74mmx126mmx58mm
Súly 430g (elem nélkül)

A műszaki adatok előzetes értesítés nélkül változhatnak!

Működés

• Helyezzen be egy 9V-os elemet (2), vagy csatlakoztasson egy szabályozott 9V-os tápegység adaptert a DC csatlakozóhoz (4).
• Egy kábel csatlakoztatása a csatlakozóhoz (3) automatikusan bekapcsolja az egységet.
• A pedál (1) megnyomása be- vagy kikapcsolja az egységet.
• Ahelyett, hogy ezt az egységet a színpad elején használná, elhelyezheti a berendezésével együtt, és vezérelheti egy szabványos pillanatnyi lábkapcsolóval, amelyet a remote csatlakozóhoz (7) csatlakoztat.
• Az elem (2) cseréje előtt mindig húzza ki a csatlakozót (3) az egység kikapcsolásához.
• Javasoljuk, hogy használjon szabályozott 9V-os tápegység adaptert a környezetünk tisztán tartása érdekében.
• Tápegység specifikációk: lásd a készülék alján található feliratot.
  - Köszönjük.

• Kerülje az egység használatát extrém páratartalmú, meleg vagy poros környezetben.
• Ha az egységet hosszabb ideig nem használja, vegye ki az elemet (2), hogy elkerülje az elem szivárgása okozta károkat.
• Húzza ki a csatlakozót (3) is, hogy elkerülje az elem felesleges merítését, amikor az egységet nem használja.

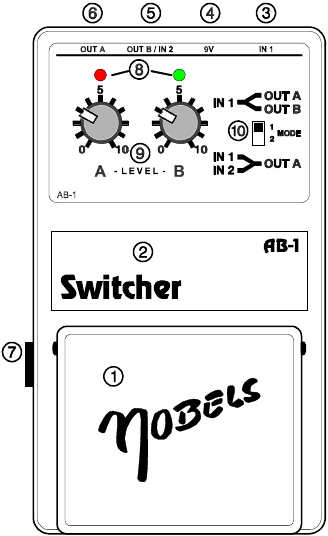

Funkció

3. IN 1 csatlakozó: A dugó behelyezése bekapcsolja az egységet.
4. 9V DC csatlakozó: Csatlakoztasson egy szabályozott 9V-os tápegységet.
5. OUT B / IN 2 csatlakozó: Bemenet vagy kimenet; a MODE beállítástól függően. MODE 1: OUT B MODE 2: IN 2
6. OUT A csatlakozó: Kimenet, bekapcsolva, amikor az A LED világít. Az "A" (9) vezérlővel állítható.
7. REMOTE csatlakozó: Az ON / OFF (BE / KI) funkció távolról vezérelhető egy pillanatnyi kapcsolóval, amely a REMOTE csatlakozóhoz (5) van csatlakoztatva. Intelligens kapcsoló eszközök (mint a Nobels MF-2 vagy MS-4) szintén távolról vezérelhetik az egységet.
8. LED-ek: A LED-ek mutatják a kapcsolat állapotát.
9. Controls A-LEVEL-B: Az "A" és "B" kimeneti szintjének beállítása. Figyelem: a "B" vezérlő az OUT B szintjét állítja be, ezért csak MODE 1-ben használható!
10. MODE Switch (MODE kapcsoló):
    1. IN 1 csatlakoztatva OUT A-hoz (zöld LED világít) vagy OUT B-hez (piros LED világít).
    2. OUT A csatlakoztatva IN 1-hez (zöld LED világít) vagy IN 2-höz (piros LED világít).

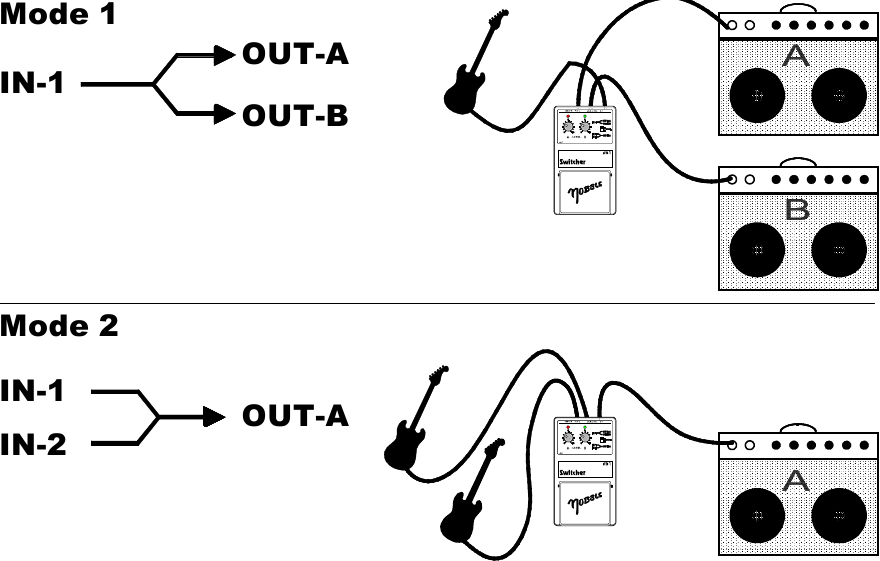

Példa:

Alkalmazások

• Ezzel a kapcsolóval válthat gitár A vagy B között egy erősítőhöz, vagy választhat két erősítő között.
• Ezenkívül kapcsolhatja két előerősítő kimenetét egy külső teljesítményerősítőhöz stb.
