Bevezetés

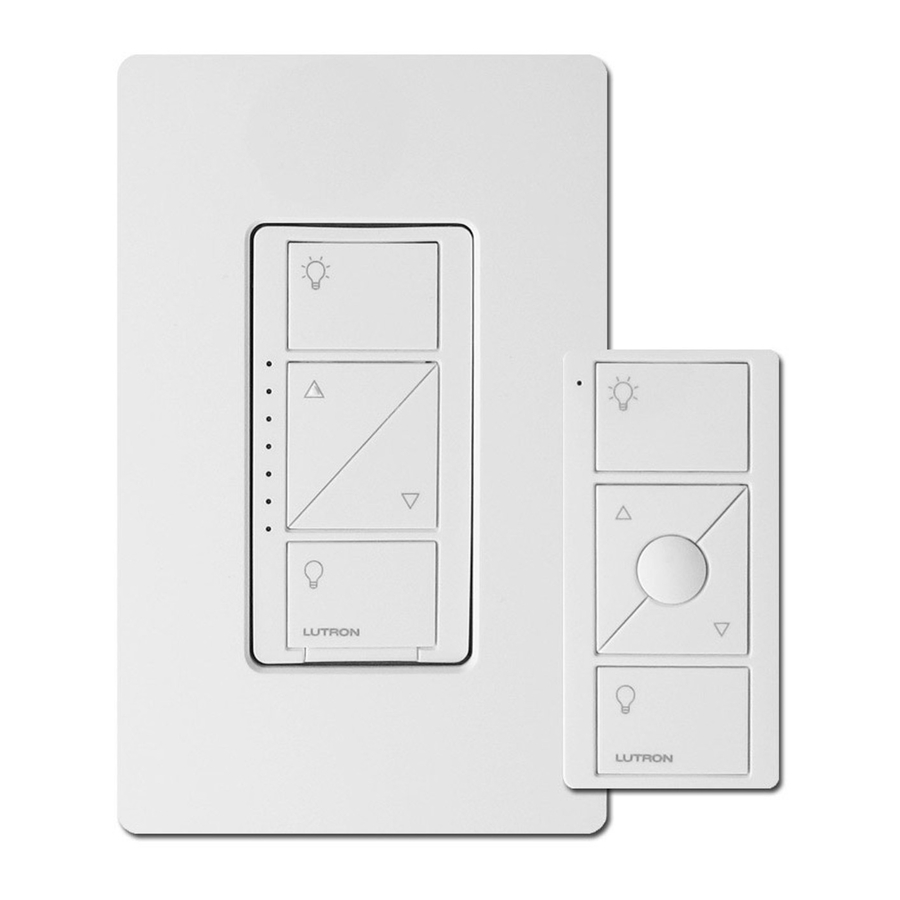

Ahhoz, hogy a lámpákat egy alkalmazásból vagy távirányítóról vezérelhesse, a meglévő kapcsolót egy CasétaT Wireless fali fényerőszabályzóra kell cserélnie.

A fényerőszabályzó felszerelése előtt nézze meg a telepítési videót a www.casetawireless.com/support oldalon.

A csomag tartalma

Szükséges eszközök

A fényerőszabályzó beszerelése

Telepítés egy fali kapcsolóval rendelkező lámpákhoz (egypólusú)

Kapcsolja ki az áramot a megszakítónál!

ÁRAMÜTÉS VESZÉLYE.
Súlyos sérülést vagy halált okozhat. Beszerelés előtt kapcsolja ki az áramot a megszakítónál vagy a biztosítéknál.

Fontos megjegyzés:
Egyes lámpáknak egy fali kapcsolójuk van, míg másoknak kettő vagy több (például a lépcsőházak lámpáinak, amelyeknek a lépcső tetején és alján is van kapcsolójuk). Mellékeltük az egy fali kapcsolóval rendelkező lámpákra (egypólusú) vonatkozó utasításokat. Ha a lámpának egynél több kapcsolója van (3-utasnak nevezik), kérjük, látogasson el a www.casetawireless.com/3way oldalra a teljes telepítési útmutatóért és a videós útmutatókért.

Távolítsa el a meglévő kapcsolót a falról
Távolítsa el a fali lemezt a kapcsolóról.

Távolítsa el a kapcsolót, és húzza el a faltól.

Válassza le mind a három vezetéket* a kapcsolóról.

* Ha a kapcsolóhoz 3-nál több vezeték van csatlakoztatva, nézze meg a "CasétaT Wireless beszerelése 3-utas kapcsoló alkalmazásba" videót a www.casetawireless.com/3way oldalon.
Távolítsa el az oldalsó részeket (ha szükséges)
Ne távolítsa el a külső oldalsó részeket a sor végén lévő fényerőszabályzókról.

Fontos megjegyzés:
Az oldalsó részek eltávolítása csökkenti a fényerőszabályzó maximális teljesítményét. A maximális teljesítményre vonatkozó információkat lásd az alábbi táblázatban.
Maximális* teljesítménycsökkentő táblázat (120 V~ 50/60 Hz)

Eltávolított oldalsó részek	Nincs	1 oldal	2 oldal
LED és CFL	150 W	150 W	150 W
vagy*
Izzólámpa és halogén	600 W	500 W	400 W

* A maximális teljesítményre vonatkozó információkért a fényforrás típusok keverése esetén lásd: www.casetawireless.com/ganging

Csatlakoztassa a fényerőszabályzót
1. Csatlakoztassa a csupasz réz (vagy zöld) "földelő" vezetéket a fali dobozból a fényerőszabályzó zöld vezetékéhez egy vezetékcsatlakozóval.
2. Csatlakoztassa a fali dobozból származó két fennmaradó vezeték bármelyikét a fényerőszabályzó két fennmaradó vezetékének bármelyikéhez egy második vezetékcsatlakozóval.
3. Csatlakoztassa a falból származó fennmaradó vezetéket a fényerőszabályzó fennmaradó vezetékéhez egy harmadik vezetékcsatlakozóval.

Szerelje fel a fényerőszabályzót
Használja a mellékelt csavarokat.
Szerelje fel a fali lemezt
Rögzítse az adaptert a fényerőszabályzóhoz a mellékelt csavarokkal, és pattintsa fel a fali lemezt.

(Ha a fényerőszabályzót más fényerőszabályzók vagy kapcsolók mellé szerelte fel, akkor egy megfelelő méretű/számú nyílással rendelkező fali lemezt kell felszerelnie, hogy minden eszköz elférjen.)
Kapcsolja be az áramot a megszakítónál

A Caséta Wireless készlet használata

Okostelefonnal vagy táblagéppel (Bridge szükséges, külön megvásárolható)

A CasétaT Wireless fényerőszabályzó okostelefonról vezérelhető, ha a LutronR Smart BridgeT-tel használja.
Ha a fényerőszabályzót és a távirányítót a LutronR Smart BridgeT-tel használja, kövesse az alábbi utasításokat.

Megjegyzés: Ha a fényerőszabályzót és a távirányítót egy másik gyártó bridge-ével használja, kérjük, a beállításhoz olvassa el a gyártó utasításait.

Töltse le a Lutron ® alkalmazást

www.casetawireless.com/LutronApp

Az Apple az Apple Inc. védjegye, amely az Egyesült Államokban és más országokban van bejegyezve. Az AppStore az Apple Inc. szolgáltatási védjegye.
Indítsa el a Lutron ® alkalmazást
A Lutron alkalmazás segítségével végezze el az ÖSSZES ® fennmaradó lépést

Okostelefon vagy táblagép nélkül (Bridge nem szükséges)

A fényerőszabályzó és a Pico távirányító párosítása

Tartsa lenyomva a fényerőszabályzó "off" (kikapcsolás) gombját
Tartsa lenyomva a távirányító "off" (kikapcsolás) gombját

A kedvenc fényerősség módosítása a PicoR távirányítón (opcionális)

A PicoR távirányítón található kerek "favorite" (kedvenc) gombbal előhívhat egy kedvenc fényerősséget. Ezt 50%-ra állítottuk, de bármilyen szintre módosíthatja.

Állítsa be a kívánt fényerősséget a fényerőszabályzón
Tartsa lenyomva a távirányító "favorite" (kedvenc) gombját

A fejlett funkciókért, a Caséta Wireless fényerőszabályzók CFL-ekkel és LED-ekkel való használatára vonatkozó tippekért, a teljes CasétaT Wireless termékcsaládért és egyebekért látogasson el a www.casetawireless.com/features oldalra

A vezérlők használata

Fontos megjegyzések:

Csak beltéri használatra.
32 ˚F (0 ˚C) és 104 ˚F (40 ˚C) közötti hőmérsékleten üzemeltesse.

Eszközbesorolások
Falba épített fényerőszabályzó
PD-6WCL
120 V~ 50/60 Hz

Pico távirányító
PJ2-3BRL
3 V10 mA
(1) CR2032 elem (tartozék)

Energiatakarékos, szabályozható izzókkal működik:
LED – akár 150 W

CFL – akár 150 W

Halogén – akár 600 W

Izzólámpa – akár 600 W

MEGJEGYZÉS: Szabályozható LED és CFL izzókat, valamint halogén és izzólámpákat is keverhet a Caséta Wireless fényerőszabályzókkal.

A szabályozható LED-ek és CFL-izzók fényerőszabályozási teljesítménye eltérő. Ha ilyen izzókat használ, és azok villognak vagy kikapcsolnak, kérjük, látogasson el a www.casetawireless.com/lowend oldalra az izzók legjobb teljesítményének eléréséhez szükséges fényerőszabályzó beállításával kapcsolatos információkért.

A kompatibilis szabályozható LED-ek és CFL-ek teljes listájáért látogasson el a www.casetawireless.com/bulblist oldalra

A kompatibilis izzók a következők:
Cree BA19-08027OMF-12DE26-1U100 CR6-575L

Ecosmart ECS BR30 W27 FL 120 ECS 20 WW FL 50WE 120

Feit A19/OM/LED

Philips 9290002295

Sylvania LED12A19/DIM/O/827 LED21PAR38/DIM/P/930/FL30

Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299, U.S.A.

Hibaelhárítás

Tünetek	Valószínű ok és intézkedés
A fény nem kapcsol be, vagy a fali fényerőszabályzó LED-jei nem világítanak.	A(z) villanykörte(ék) kiégett(ek). A megszakító KI van kapcsolva vagy leoldott. A fény nincs megfelelően beszerelve. Hiba a vezetékekben. A fényerőszabályzó FASST kapcsolója ki van kapcsolva.
A fény nem reagál a PicoR távirányítóra.	A fényerőszabályzót nem sikerült párosítani a PicoR távirányítóval; lásd A fényerőszabályzó és a PicoR távirányító párosítása. A fényerőszabályzó már azon a fényerőn van, amelyet a PicoR távirányító küld. A PicoR távirányító a 30 láb (9 m) hatótávolságon kívül van. A PicoR távirányító akkumulátora gyenge. A PicoR távirányító akkumulátora helytelenül van behelyezve.
A villanykörték kikapcsolnak fényerőszabályzás közben. A villanykörték magas fényerőn bekapcsolnak, de alacsony fényerőn nem. A villanykörték villognak vagy felvillannak, ha alacsony fényerőre vannak szabályozva.	Ellenőrizze, hogy a villanykörték dimmelhetőként vannak-e megjelölve, és látogasson el a www.casetawireless.com/lowend weboldalra, ahol tájékozódhat a fényerőszabályzó legjobb villanykörte-teljesítményhez való beállításáról.

Lépjen a www.casetawireless.com/support weboldalra további hibaelhárítási javaslatokért.

Duplázza meg a garanciát
Szereti a CasétaT vezeték nélküli fényerőszabályzókat? Van ötlete, hogyan lehetne őket jobbá tenni? Mondja el véleményét, és mi 1 évvel meghosszabbítjuk a garanciát. www.casetawireless.com/register
További hibaelhárítási javaslatokért keresse fel a www.casetawireless.com/support oldalt.
