J-Tech Digital JTECH-WEX20, JTD-611V3 - Wireless HDMI Extender kézikönyv
BEVEZETÉS
Az optimális teljesítmény és biztonság érdekében kérjük, figyelmesen olvassa el ezeket az utasításokat a termék csatlakoztatása, üzemeltetése vagy beállítása előtt. Kérjük, őrizze meg ezt a kézikönyvet későbbi használatra.
A J-Tech Digital termékeket úgy tervezték, hogy az Ön A/V eszközének használata kényelmesebb, komfortosabb és produktívabb legyen.

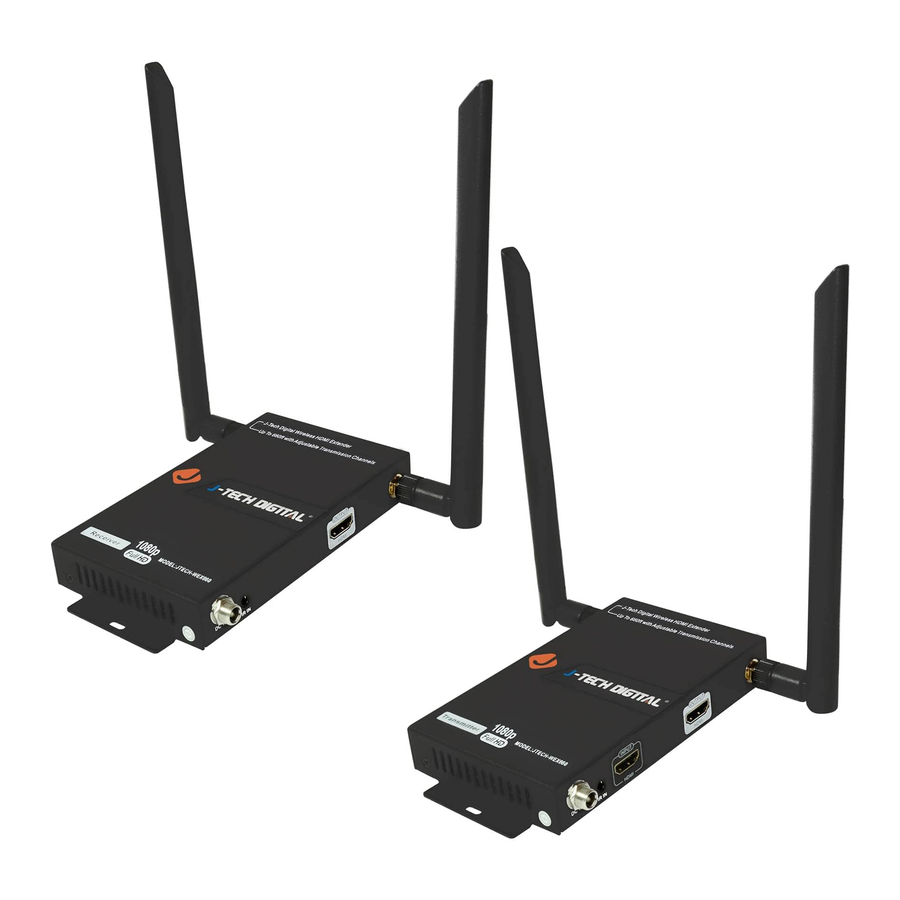

A J-Tech Digital JTECH-WEX200 vezeték nélküli HDMI extender lehetővé teszi a felhasználó számára, hogy HD Audio & Video HDMI jeleket vezeték nélkül, akár 200 láb távolságra is kiterjesszen egy HD képes kijelzőre. Az extender követi a TCP / IP szabványos Wireless Transport Protocol-t, így nagy az átviteli sebessége és erős az interferencia-elhárító képessége. A JTECH-WEX200 támogatja a HDMI tükör kimenetet és az infravörös távirányító kiterjesztését is. A JTECH-WEX200 széles körben alkalmazható irodai prezentációkhoz, előadásokhoz, oktatáshoz, konferenciákhoz, lakossági szórakoztatáshoz és még sok máshoz.
JELLEMZŐK
- Egy TX akár két JTECH-WEX200 vevővel is párosítható
- Az adó helyi HDMI kimeneti porttal rendelkezik a helyi kijelzőhöz
- Támogatott HDMI felbontások: 480P - 1080P@50/60Hz és SVGA - WUXGA
- Az 5G ISM frekvenciasávot használja a nagy átviteli adatsebesség és az interferencia-elhárító képességek érdekében
- Két külső, kettős erősítésű antennát használ. A Full HD 1080p akár 200 láb távolságra is képes vezeték nélkül továbbítani nyílt térben. (A használati környezet befolyásolhatja)
- Kiterjeszti a szélessávú infravörös távirányítót a forráseszköz vezérléséhez a kijelző oldaláról
- Támogatja az OSD-t az eszköz állapotának egyszerű eléréséhez
- Egyszerű Plug and Play telepítés, nincs szükség szoftverre
- Webes konfigurációs felületet tartalmaz

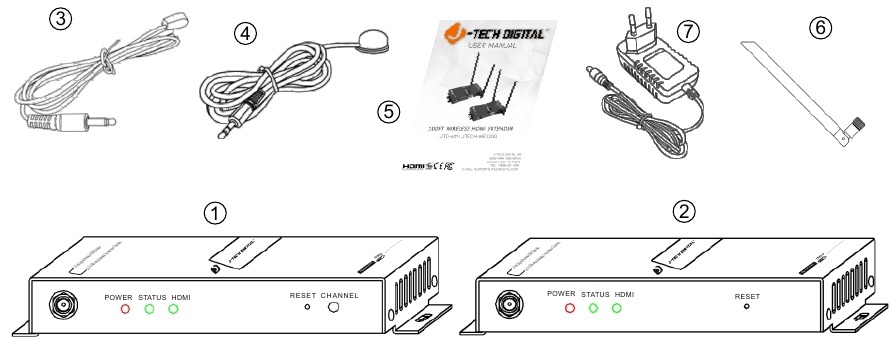

A CSOMAG TARTALMA
- HDMI vezeték nélküli adó 1db
- HDMI vezeték nélküli vevő 1db
- IR adó kábel 1db
- IR vevő kábel 1db
- Felhasználói kézikönyv 1db
- DC tápegység 2db
- Antenna 4db
A FELÜLET JELLEMZŐI

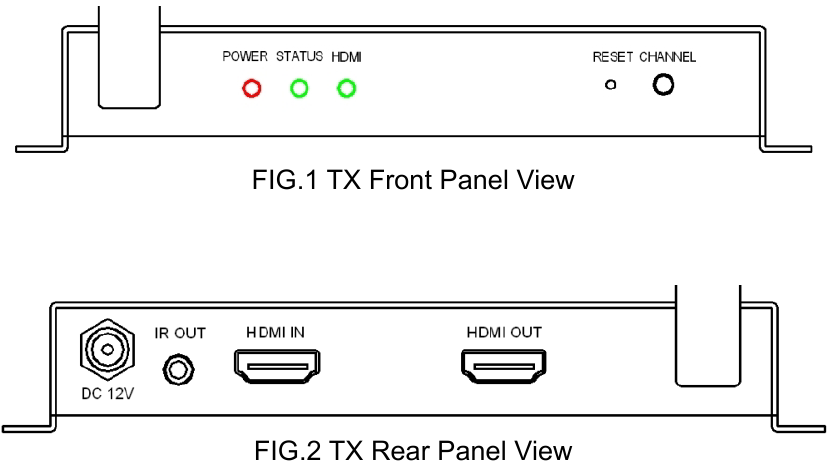

Adó (TX)
POWER (tápellátás): Tápellátás jelző
STATUS (állapot): Rendszer állapotjelző
HDMI: HDMI bemeneti/kimeneti állapotjelző
RESET (visszaállítás): Gyári visszaállítás gomb
CHANNEL (csatorna): Vezeték nélküli csatorna váltó gomb
DC12V: 12V DC bemeneti csatlakozó
IR OUT: Port az IR adó kábelhez
HDMI IN: HDMI bemeneti port
HDMI OUT: HDMI hurok kimeneti port

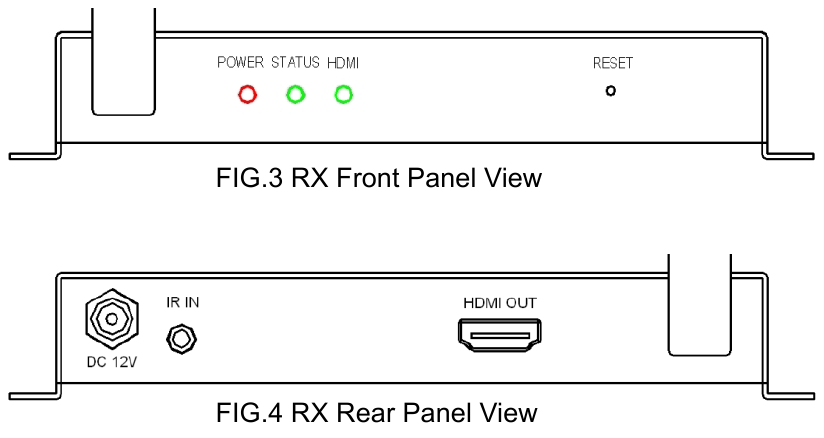

Vevő (RX)
POWER (tápellátás): Tápellátás jelző
STATUS (állapot): Rendszer állapotjelző
HDMI: HDMI bemeneti/kimeneti állapotjelző
RESET (visszaállítás): Gyári visszaállítás gomb
DC12V: 12V DC bemeneti csatlakozó
IR IN: Port az IR vevő kábelhez
HDMI OUT: HDMI kimeneti port

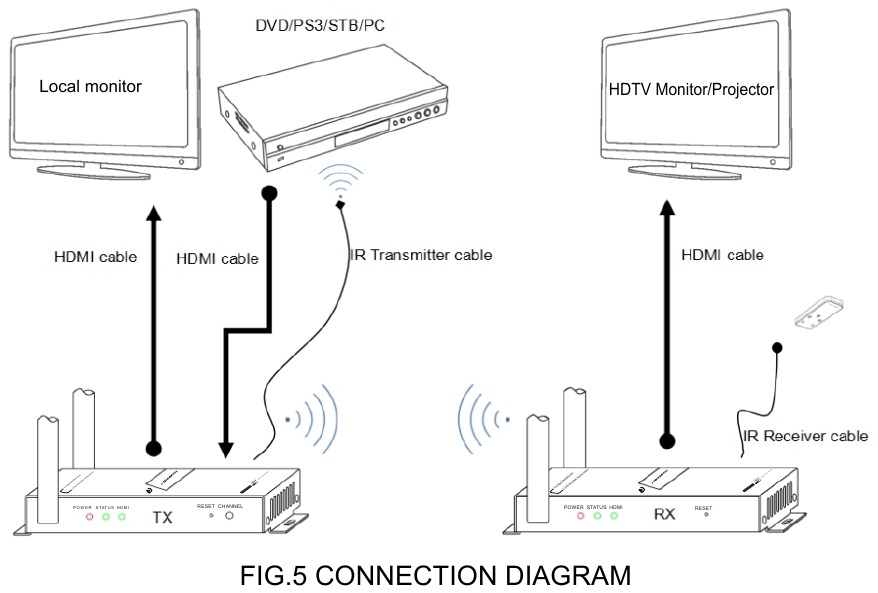

ÜZEMELTETÉS ÉS CSATLAKOZTATÁS
- Csatlakoztasson egy HDMI kábelt a HDMI forráseszközről (set top box, DVD lejátszó, streaming eszköz) a HDMI vezeték nélküli TX HDMI bemeneti portjába.
- Csatlakoztasson egy HDMI kábelt a TV/Monitorról a HDMI vezeték nélküli RX HDMI kimeneti portjába.
- Csatlakoztassa az IR adó kábelt a HDMI vezeték nélküli TX IR Out portjához, és az IR adó kábelnek a forráseszköz infravörös szemébe/érzékelőjébe kell néznie.
- Csatlakoztassa az IR vevő kábelt a HDMI vezeték nélküli RX IR In portjához.
- Csatlakoztasson 12V-os tápegységeket a TX & RX-hez, a POWER (tápellátás) jelzőfény világítani fog, ha sikeresen megtörtént.
- Az extenderek automatikusan párosodnak a bekapcsolás után. A TX és RX STATUS (állapot) jelzőfénye világítani fog, ha a kapcsolat sikeres. Ha a HDMI bemeneti vagy kimeneti jel normális, a HDMI jelzőfény is világítani fog. A STATUS (állapot) jelzőfény folyamatosan villog a normál átvitel során.
- Ha több vevőt használ, az összes vevő ugyanúgy lesz csatlakoztatva.
Panel gomb működési utasítások
- Vezeték nélküli csatorna váltása: Nyomja meg a TX előlapján található "CHANNEL" (csatorna) gombot a több 5GHz-es vezeték nélküli csatorna közötti váltáshoz. Ha a termék instabilan működik, vagy a kép szakadozott, próbáljon ki egy másik csatornát.
- Gyári beállítások visszaállítása: Tartsa lenyomva a RESET (visszaállítás) gombot három másodpercig. A HDMI Status LED háromszor felvillan, és az eszköz újraindul. Az OSD megmutatja, hogy a Gyári beállítások visszaállítása sikeres volt.
A Gyári visszaállítás gomb az adó és a vevő RESET (visszaállítás) lyukának alján található. Végezze el a gyári visszaállítást, miközben az eszköz be van kapcsolva. A felhasználónak egy hosszú és vékony pálcát, például egy gemkapcsot kell használnia a RESET (visszaállítás) gomb megnyomásához.
Megjegyzés: Az adót és az összes vevőt vissza kell állítania, mielőtt újra használhatná őket.
Webes beállítások
Annak érdekében, hogy elkerülje az azonos frekvenciát használó eszközök által okozott interferenciát, a Wireless HDMI Extender támogatja az üzemeltetési csatorna és az SSID beállítását és módosítását a WEBen keresztül. A biztonság érdekében a felhasználónak az első bejelentkezéskor meg kell változtatnia az SSID-t és a jelszót. Kérjük, kövesse az alábbi lépéseket:
- Csatlakoztasson 12V-os tápegységeket az adóhoz és az összes vevőhöz, és hagyja, hogy befejezzék a párosítási sorrendet.
- Engedélyezze a WiFi-t a mobiltelefonon / PC-n, keressen rá és csatlakozzon a következőhöz: SSID: JTD_HDMI_Wireless_1 Írja be az alapértelmezett jelszót: 00000000.
- Módosítsa a mobiltelefon / PC IP-cím típusát Automatikusra (DHCP). Ha statikus típust választ, az IP-címet a 192.168.1. xxx címtartományban kell beállítania, pl. 192.168.1.100.

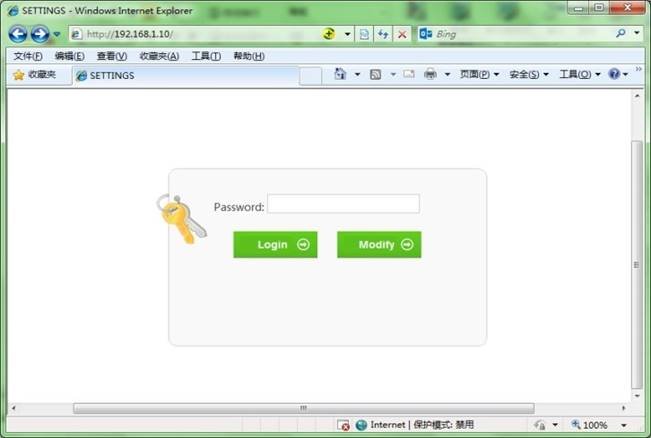

- Nyissa meg a böngészőt, és olvassa be a QR-kódot, vagy írja be a "192.168.1.10" címet a címsorba, hogy belépjen a webes GUI-ba az alábbiak szerint:
![]()
![Webes beállítások - 1. lépés]( "J-Tech Digital - JTECH-WEX20 - Webes beállítások - 1. lépés")

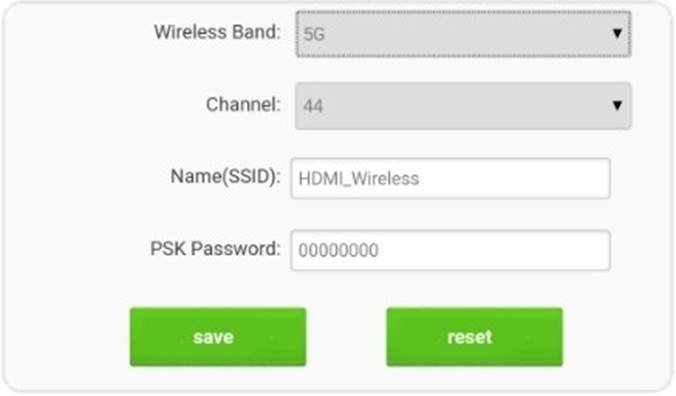

- Írja be az alapértelmezett bejelentkezési jelszót: admin, kattintson a "Login" (bejelentkezés) gombra a beállítások felület megnyitásához. Ha módosítani szeretné a bejelentkezési jelszót, kattintson a "Modify" (módosítás) gombra. A jelszó módosítása után kattintson a "save" (mentés) gombra a módosítások mentéséhez és a kilépéshez. Állítsa vissza a gyári beállításokat a "reset" (visszaállítás) gombra kattintva.
![Webes beállítások - 2. lépés]( "J-Tech Digital - JTECH-WEX20 - Webes beállítások - 2. lépés")
- Ha helytelen beállítást végzett, vagy elfelejtette a beállított jelszót, visszaállíthatja a gyári beállításokat az adón és a vevőn is.
SPECIFIKÁCIÓK
JTECH-WEX200
| HDMI felbontás | akár 1080P@50/60Hz |
| HDMI Audio Formátum | LPCM2.0/48KHz/16Bit |
| HDMI Max sávszélesség | 225MHz |
| HDMI Max baudráta | .6.75Gbps |
| Bemeneti/Kimeneti TMDS jel | 0.5~1.5Volts p-p(TTL) |
| Bemeneti/Kimeneti DDC jel | 5Volts p-p (TTL) |
| HDMI kimeneti kábel távolság | ≤40ft AWG26 HDMI szabványos kábel |
| Antenna típusa | Külső kettős 3dBi erősítésű antenna |
| Vezeték nélküli szabvány | IEEE 802.11a/n |
| Vezeték nélküli sáv | 5GHz ISM sáv |
| Max adatsebesség | 2T2R akár 300Mbps |
| Adási kimeneti teljesítmény(IPEX) | 20dBm Max |
| Átviteli távolság | akár 660m (nyílt térben) |
| IR vivőfrekvencia | 20-60KHz |
| TX/RX Max üzemi áram | 1A |
| Tápegység formátuma Bemenet | AC 100V~240V 50HZ/60Hz, DC12A |
| Üzemi hőmérséklet tartomány | -5 és +45℃ között |
| Tárolási hőmérséklet tartomány | -20 és +60℃ között |
| Üzemi páratartalom tartomány | 10-90%RH (Nincs páralecsapódás) |
| Tárolási páratartalom tartomány | 5-95%RH (Nincs páralecsapódás) |
| Ház mérete (H x Sz x M) | 5 x 5 x 0.98 (in) |
| Súly | TX.359 lbs / RX.352lbs |
Megjegyzések:
Kérjük, az eszköz élettartamának megőrzése érdekében az utasításoknak megfelelően használja a gépet.
- A gépet nedvességtől, magas hőmérséklettől és portól távol eső helyen kell elhelyezni. Kérjük, kerülje a korrozív és oxidatív környezetet is.
- Kerülje a vezeték nélküli extenderek leejtését, ütését vagy rázását.
- A tápegység nedves kézzel való érintése tilos.
- Kérjük, fogja meg a tápegység fejét, és ne húzza a tápkábelt, amikor kihúzza a konnektorból.
- Kérjük, kapcsolja ki a tápfeszültséget, ha a gépeket hosszabb ideig nem használja.
- Kérjük, ne kísérelje meg kinyitni vagy manipulálni a belső alkatrészeket.
- Kérjük, csak a mellékelt tápegységet használja.
GYIK
Bekapcsolás előtt kérjük, gondosan ellenőrizze az összes csatlakozókábelt. Kérjük, győződjön meg arról, hogy az összes kábel megfelelően van behelyezve a megfelelő portokba.
| Sz. | Probléma leírása | Megoldások |
| 1 | Nincs kijelzés |
|
| 2 | "Csatlakozás" felirat jelenik meg |
|
| 3 | "Nincs jel" felirat jelenik meg |
|
| 4 | Az átviteli távolság rövid |
|
| 5 | A kép nem folyékony |
|
| 6 | Nem található az SSID |
|
| 7 | Nem lehet bejelentkezni a Webes beállítások felületre |
|
adja hozzá az utolsó oldalt ide (az utolsó oldalt a Wechat csoportban kaptuk meg)
J-TECH DIGITAL INC
12803 PARK ONE DRIVE
SUGAR LAND, TX 77478
TEL: 1-888-610-2818
E-MAIL: SUPPORT@JTECHDIGITAL.COM
Kézikönyv letöltése
Itt letöltheti a kézikönyv teljes pdf verzióját, amely további biztonsági utasításokat, garanciális információkat, FCC szabályokat stb. tartalmazhat.
J-Tech Digital JTECH-WEX20, JTD-611V3 - Wireless HDMI Extender kézikönyv letöltése
