GoCoax WF-803M - MoCA 2.5 Ethernet Adapter Gyors üzembe helyezési útmutató

MoCA 2.5, minden eddiginél gyorsabb
A MoCA 2.5 mesh hálózat 2,5 Gbps tényleges adatátviteli sebességre képes. Ideális gerinchálózat a Wi-Fi kapcsolat számára, mivel a meglévő otthoni koaxiális kábelezésen fut.

Kérjük, vásároljon legalább kettő MoCA 2.5 adaptert az ultragyors hálózat élvezetéhez.

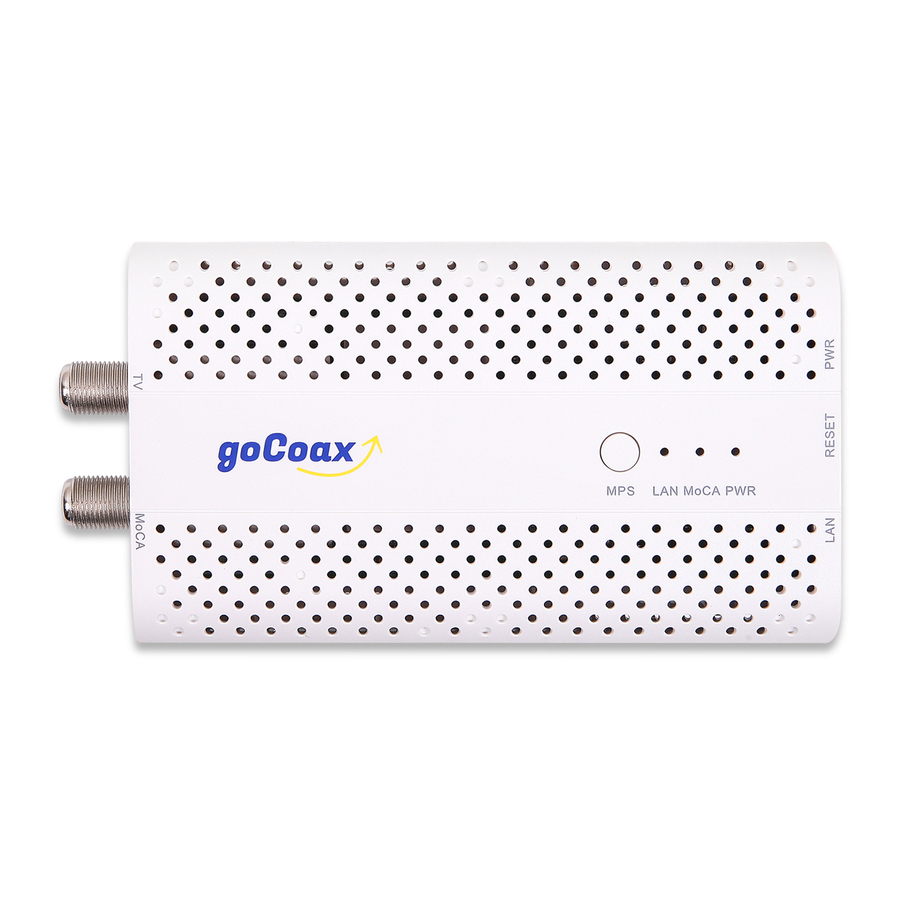

Áttekintés

• Következő generációs MoCA-Ethernet hálózati adapter
• 5x 100 MHz csatorna sávszélesség
• 1x MoCA bemeneti koaxiális kábel F-csatlakozó
• 1x TV kimeneti koaxiális F-csatlakozó TV/STB számára, analóg vagy digitális TV-hez
• 1x GbE RJ45 LAN
• 3x állapotjelző LED
• 1x MPS gomb
• 1x Reset (visszaállítás) gomb

Falra szerelés

1. lépés: Hajtson be két csavart a falba. A két csavar közötti távolság 3,164". A csavarok körülbelül 0,2"-re álljanak ki.

2. lépés: Helyezze a konzolt a készülék hátuljára a csavarokon keresztül.

3. lépés: Húzza lefelé a konzolt, amíg szorosan rögzítve nem lesz.

Kábelek csatlakoztatása és bekapcsolás

1. lépés: Csatlakoztassa a kábeleket az ábra szerint.

2. lépés: Ellenőrizze, hogy a Power (tápellátás) LED folyamatosan világít, a LAN LED pedig villog.

3. lépés: Adjon hozzá egy másik eszközt ehhez hasonlóan.

4. lépés: Ellenőrizze, hogy a Power (tápellátás) LED zölden/folyamatosan világít, a LAN LED pedig zölden/villog.

5. lépés: A MoCA LED zölden/villog, ha forgalom halad át.

Bejelentkezés a kezelőfelületre

1. lépés: Kapcsolja be a készüléket.

2. lépés: Konfigurálja a számítógépe IP-címét 192.168.254.x-re, például 192.168.254.10-re. Csatlakoztassa a készüléket a számítógéphez Ethernet-kábellel.

3. lépés: Jelentkezzen be a készülék webes felületére a http://192.168.254.254 címen, felhasználónév: admin, jelszó: gocoax

4. lépés: A kezelőfelületen ellenőrizheti az aktuális konfigurációkat és figyelheti az eszköz állapotát.

Visszaállítás a gyári alapbeállításokra (opcionális)

1. lépés: Kapcsolja be a készüléket. Várjon körülbelül 10 másodpercet, amíg a rendszer elindul.

2. lépés: Nyomja meg a reset (visszaállítás) gombot több mint 10 másodpercig, majd engedje el.

3. lépés: A készülék indítása után visszaáll a gyári alapbeállításokra.

4. lépés: Ha el tudja érni a készülék webes felületét, akkor a 'Restore' (visszaállítás) menüpontban is elvégezheti a gyári visszaállítást.

5. lépés: A 'Restore' (visszaállítás) gombra kattintva a rendszer visszaáll a gyári alapbeállításokra, és automatikusan újraindul.

Titkosítás engedélyezése (opcionális)

1. lépés: Csak az első eszközt kapcsolja be.

2. lépés: Jelentkezzen be a készülék webes felületére.

3. lépés: Lépjen a 'Security settings' (biztonsági beállítások) oldalra, engedélyezze a D-Ext sáv biztonsági beállítását, és válasszon egy megfelelő jelszót. Mentse el a konfigurációt, és indítsa újra a készüléket.

4. lépés: A készülék indítása után, körülbelül 10 másodperc múlva a MoCA LED kék/folyamatosan fog világítani.

5. lépés: Kapcsolja be a második eszközt.

6. lépés: A második eszköz indítása után nyomja meg a két eszköz MPS gombját.

7. lépés: Várja meg, amíg a MoCA LED zöld/kék lesz. A MoCA kapcsolat létrejött és titkosított.

8. lépés: Ismételje meg az 5. és 6. lépést egy új eszköz hozzáadásához a titkosított hálózathoz. Az MPS párosítást elvégezheti az új eszköz és bármely olyan eszköz között, amely már a titkosított hálózaton van.

9. lépés: Dőljön hátra, és élvezze az ultragyors otthoni hálózatot.

Hibaelhárítás

Probléma: A telepítés után a MoCA kapcsolat megszakad vagy instabil.

Megoldás: Először használjon egy rövid koaxiális kábelt a két MoCA 2.5 adapter összekapcsolásához, és ellenőrizze a kapcsolat stabilitását. Ha minden rendben van, az azt jelenti, hogy az eszközök jók. Ellenkező esetben lehet, hogy az eszközökkel van valamilyen hardveres probléma. Kérjük, lépjen kapcsolatba velünk. Ezután ellenőrizze a ház koaxiális kábelét, hogy 75 ohmos kábel-e, például RG6? Kérjük, ellenőrizze az elosztót is, hogy MoCA kompatibilis-e.

Probléma: A MoCA kapcsolat sebessége túl lassú.

Megoldás: Jelentkezzen be a készülék webes felületére, ellenőrizze a 'MoCA Link Rates' (MoCA kapcsolat sebessége) oldalt, és állapítsa meg az aktuális kapcsolat sebességét. Általában a sebességnek körülbelül 3500 Mbps-nek kell lennie. Ha a sebesség jóval alacsonyabb ennél, ellenőrizze a ház koaxiális kábelét, hogy 75 ohmos kábel-e, például RG6? Kérjük, ellenőrizze az elosztót is, hogy MoCA kompatibilis-e.

Probléma: Az eszköz nem működik harmadik féltől származó eszközzel.

Megoldás: Tudjuk, hogy sok régi eszköz létezik, MoCA 1.0/1.1/2.0/ bounded 2.0 és így tovább. A legtöbbjük már túl van a karbantartási időszakon. A MoCA 2.5 meglehetősen új, és sokat változott. Lehetnek megfelelőségi problémák. Minden tőlünk telhetőt megteszünk, hogy kompatibilisek legyünk ezekkel a régi eszközökkel. Ha ilyen problémákkal találkozik, kérjük, lépjen kapcsolatba velünk. Segítünk a problémák megoldásában.
