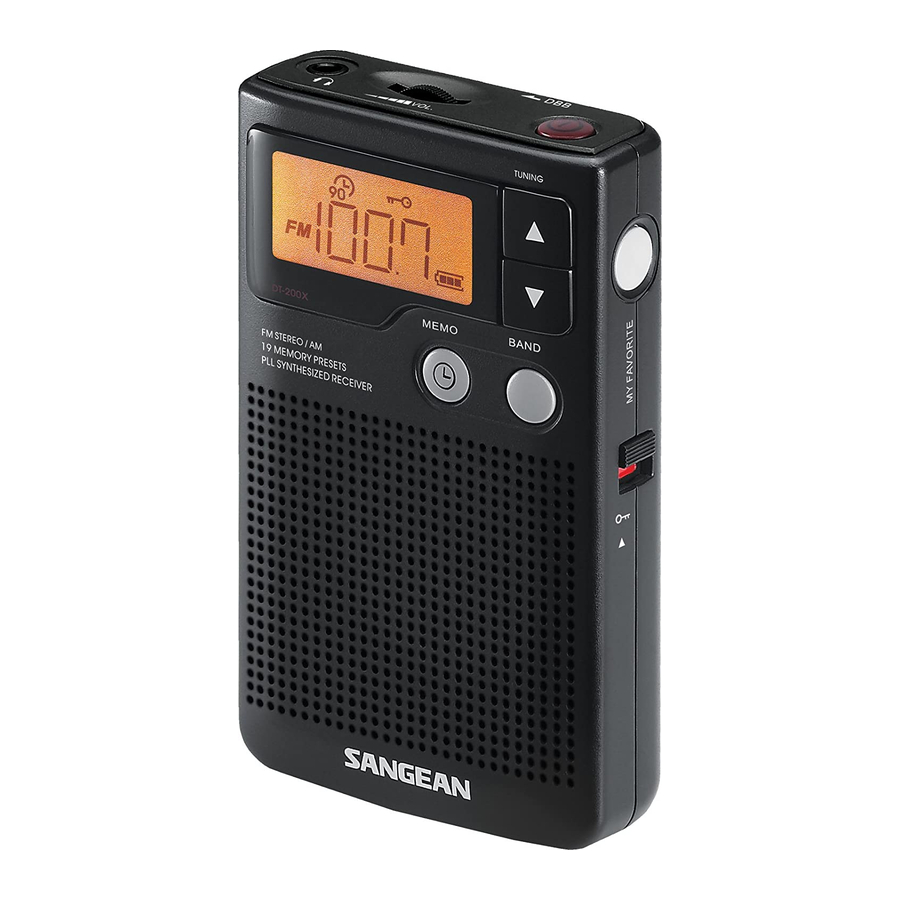

Panduan Radio Saku Stereo AM/FM Sangean DT-200X

Kontrol

1. Jack Headphone/Antena
   Catatan:
   Untuk meningkatkan penerimaan saat menggunakan speaker, biarkan headphone atau perangkat antena eksternal terpasang melalui jack earphone.
2. Kontrol Volume
   Anda dapat memutar roda kontrol volume yang terletak di bagian atas unit searah jarum jam untuk meningkatkan volume, berlawanan arah jarum jam untuk mengurangi volume.
3. Deep Bass Boost (Penguat Bass Dalam)
   Sakelar pemilih penguat bass dalam yang terletak di bagian belakang atas unit memberikan respons bass yang lebih baik. Hasil terbaik akan dicapai saat menggunakan headphone.
   • Untuk memilih Deep Bass Boost (Penguat Bass Dalam) geser sakelar ke kiri.
   • Untuk mematikan geser sakelar ke kanan.
4. Sakelar daya (Power switch)
   Memungkinkan Anda untuk menghidupkan dan mematikan unit.
5. Pemilih Speaker/Headphone (Speaker/Headphone Selector)
   Di sisi kiri atas radio Anda akan menemukan sakelar pemilih output. Dengan sakelar pemilih ini Anda dapat memilih untuk menggunakan speaker internal, atau headphone.
   Untuk menggunakan speaker:
   Atur sakelar pemilih ke SP. Pemilihan
   Untuk menggunakan Headphone:
   • Dalam Mode Stereo: Atur pemilih ke ST. Jika stasiun disetel dalam stereo, akan ada indikator headphone dengan ST. di bagian tengah atas layar.
   • Dalam Mono: Atur pemilih ke MO.
6. Layar LCD
7. Tombol Memori/Pengaturan Jam (Memory Button/Clock Set)
8. Pemilihan Band (Band Selection)
9. Penyetelan Manual (Manual Tuning)
10. Favorit Saya (My Favorites)
11. Sakelar Kunci (Lock Switch)
    Sakelar kunci mencegah perubahan yang tidak disengaja pada pengaturan radio.
    • Untuk mengaktifkan fungsi kunci, geser tombol kunci yang terletak di sisi kanan unit ke posisi atas. Saat kunci diaktifkan, akan ada simbol ini yang terletak di bagian atas layar. Pada saat ini tidak ada tombol yang berfungsi.
    • Untuk menonaktifkan fungsi kunci, geser sakelar ke posisi bawah.
12. Klip Sabuk (Belt Clip)
    Klip sabuk yang dapat dilepas disediakan di bagian belakang unit.
    Pelepasan:
    Dapat dilepas dengan menekan perlahan pada tab tengah klip di tempat yang ditunjukkan, dan menggeser klip ke bawah menuju bagian bawah radio.
    Penggantian:
    Anda dapat dengan mudah menghubungkan klip sabuk dengan memasukkan bagian atas klip ke dalam slot penerima yang ditentukan dan mendorong klip dengan lembut ke atas menuju bagian atas radio.
13. Kompartemen Baterai (Battery Compartment)

Layar

1. Indikator Timer Otomatis 90 Menit
2. Indikator Stereo Disetel
3. Tombol Kunci Diaktifkan
4. Posisi Preset Memori
5. Fitur Favorit SAYA Diaktifkan
6. Indikator Masa Pakai Baterai
7. Tampilan Waktu
8. Indikator Band

Pemasangan Baterai

CATATAN:
"E" yang berkedip yang muncul di layar LCD menunjukkan baterai lemah dan penggantian baterai diperlukan.

• Matikan radio.
• Siapkan baterai pengganti untuk memastikan penggantian yang cepat dan mudah. Kegagalan mengganti baterai dalam 1 menit akan mengatur ulang preset dan pengaturan jam.
• Penutup baterai terletak di bagian belakang unit. Berikan tekanan ke bawah yang lembut dan geser pintu ke sisi kanan unit.
• Tempatkan 2 baterai 'AA' di dalam unit yang diorientasikan ke ilustrasi yang terletak tepat di bawah kompartemen baterai.

Menyetel Radio

Penyetelan Pencarian

• Hidupkan radio menggunakan tombol On/Off yang terletak di bagian atas radio.
• Pilih band yang diinginkan dengan menekan pemilih "Band" di bagian depan unit.
• Tekan dan tahan tombol penyetelan yang sesuai (Atas/Bawah) selama sekitar ½ detik. Radio akan mencari stasiun sinyal aktif berikutnya.
• Ulangi sebanyak yang diinginkan.

Penyetelan Langkah Manual

• Hidupkan radio menggunakan tombol On/Off yang terletak di bagian atas radio.
• Pilih band yang diinginkan dengan menekan pemilih "Band" di bagian depan unit.
• Tekan tombol penyetelan yang diinginkan (Atas/Bawah) berulang kali hingga frekuensi yang diinginkan ditemukan.

Penyetelan Memori

Untuk menyetel stasiun yang sudah diprogram ke dalam memori. Lihat Bagian Pengaturan Memori untuk instruksi tentang cara memprogram stasiun ke dalam memori radio.

• Hidupkan radio menggunakan tombol On/Off yang terletak di bagian atas radio.
• Tekan tombol "My Favorites" (Favorit Saya) yang terletak di sisi kanan radio. "MY" (SAYA) akan muncul di sisi kanan layar yang menunjukkan fungsi aktif.
• Gunakan kontrol penyetelan (Atas/Bawah) untuk menavigasi melalui stasiun yang diprogram memori.
• Tekan tombol "My Favorites" (Favorit Saya) untuk mematikan penyetelan memori.

Pengaturan Memori

• Hidupkan radio menggunakan tombol On/Off yang terletak di bagian atas radio.
• Pilih band yang diinginkan dengan menekan pemilih "Band" di bagian depan unit.
• Setel ke stasiun yang diinginkan menggunakan opsi Penyetelan Langkah Manual atau Penyetelan Pemindaian.
• Tekan Tombol Memori (Memory Button) yang terletak di bagian depan unit radio dan gunakan kontrol penyetelan (Atas/Bawah) untuk mencapai posisi memori seperti yang ditunjukkan di bagian kanan atas layar.
• Tekan Tombol Memori (Memory Button) yang terletak di bagian depan unit untuk mengunci stasiun ke dalam memori.

Mengatur Jam

Unit ini dilengkapi jam yang akan menampilkan waktu saat ini saat mati. Untuk mengatur jam:

• Matikan unit dengan menekan tombol daya (power button) yang terletak di bagian atas radio.
• Tekan dan tahan tombol MEMO atau CLOCK hingga pengaturan jam mulai berkedip dan titik dua tidak lagi berkedip.
• Pilih jam dengan menggunakan Tombol Kontrol Penyetelan (Tuning Control Buttons) yang terletak tepat di sebelah kanan layar. Sesuaikan ATAS atau BAWAH sesuai kebutuhan hingga jam yang diinginkan ditampilkan.
• Tekan tombol MEMO atau CLOCK sekali untuk mengatur menit.
• Indikator menit sekarang harus berkedip. Menggunakan Tombol Kontrol Penyetelan (Tuning Control Buttons) yang terletak tepat di sebelah kanan layar. Sesuaikan ATAS atau BAWAH sesuai kebutuhan hingga menit yang diinginkan ditampilkan.
• Setelah waktu yang ditampilkan sesuai dengan pengaturan yang diinginkan, tekan tombol MEMO atau CLOCK sekali lagi.
• Waktu harus ditampilkan dengan solid, dengan titik dua berkedip secara berkala.

Timer mati otomatis

Untuk penghematan baterai, radio ini dilengkapi dengan timer mati otomatis 90 menit. Radio akan mati secara otomatis setelah 90 menit mendengarkan. Anda harus menghidupkan daya (power) lagi untuk melanjutkan mendengarkan.

Untuk menonaktifkan perangkat mati otomatis 90 menit, Anda dapat menekan lama tombol daya (power button) selama lebih dari 2 detik setiap kali Anda menghidupkan radio hingga simbol mati otomatis menghilang.

SPESIFIKASI

Frekuensi Band:
AM 520 - 1710 kHz
FM 87.5 - 108 MHz

Jack Earphone:
Mini-plug 3.5mm
Impedansi 16 ohm (stereo)

Daya Output:
60mW (10% THD) melalui speaker internal
Impedansi 16 ohm (stereo)

Speaker: Diameter 1 2/5 inci, impedansi 4 ohm

Daya Eksternal:

Baterai: 3 Volt (ukuran AA)x2

Dimensi (LxTxD): 2.5" L x 4.2" T x 1.2" D

Berat: Kira-kira 3.8 ons tanpa baterai.

Sangean berhak untuk mengubah spesifikasi tanpa pemberitahuan.

Jika di kemudian hari Anda perlu membuang produk ini, harap perhatikan bahwa: Limbah produk listrik tidak boleh dibuang bersama limbah rumah tangga. Harap daur ulang di tempat yang tersedia fasilitas. Periksa dengan Otoritas Lokal atau pengecer Anda untuk saran daur ulang. (Limbah Peralatan Listrik dan Elektronik Directive)
