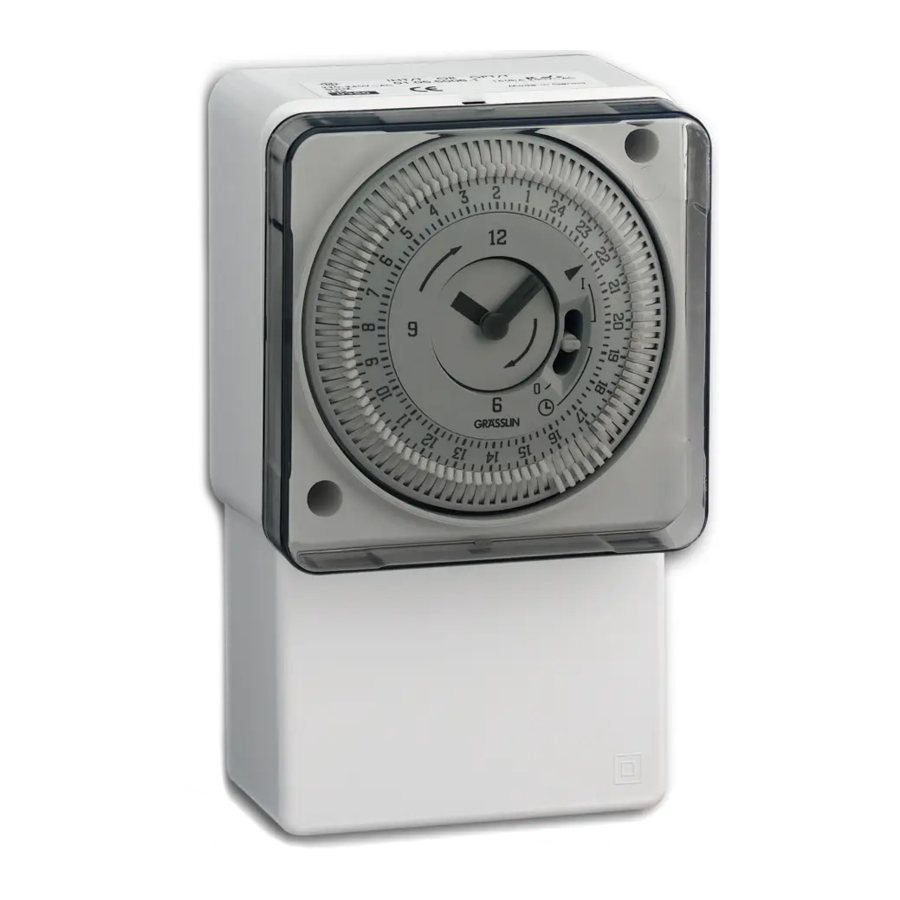

Grasslin IHT/T, GPT/T, GPT/W, IHT/W - Panduan Pengatur Waktu Pemanas Perendam

Pemasangan - Catatan Umum

1. Pemasangan harus dilakukan sesuai dengan edisi terbaru dari Peraturan Pengkabelan I.E.E. Disarankan agar pemasangan hanya dilakukan oleh teknisi listrik yang berkualifikasi.
2. Pengatur waktu tidak boleh dipasang pada permukaan logam atau metalisasi yang tidak ditanahkan.
3. Jika pengatur waktu akan disambungkan ke peralatan yang harus ditanahkan, konduktor pentanahan suplai dan konduktor pentanahan peralatan harus diakhiri bersama di terminal pentanahan yang disediakan di dalam pengatur waktu.
4. Harus dipastikan bahwa penghubung perunggu diposisikan dengan benar dan ditahan di terminal selama penyambungan konduktor suplai (berlaku untuk tipe IHT/T dan IHT/W).
5. Saat memotong lubang yang diperlukan di penutup untuk mengakomodasi kabel/kabel input dan output, harus dipastikan bahwa tidak ada tepi tajam yang tersisa.
6. Semua terminal cocok untuk kabel tetap, dan untuk kabel atau kabel fleksibel.
7. Untuk kabel beruntai, gunakan ferrule yang disediakan.

Prosedur Pemasangan

1. Matikan suplai di listrik utama. Alat pemutus dari suplai yang memiliki pemisahan kontak minimal 3mm di semua kutub harus dimasukkan ke dalam suplai listrik utama kabel tetap.

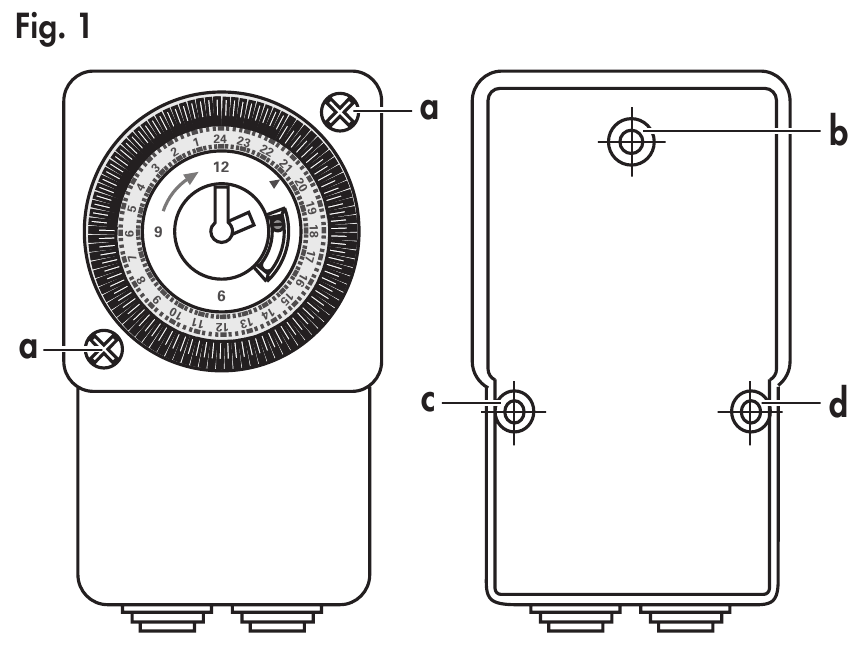

2. Kendurkan sekrup (a) dan pisahkan rumah dari dasar pengatur waktu. Tarik modul timeswitch dari pelat belakang. Tawarkan pelat belakang ke lokasi pemasangan dan tandai titik pemasangan b, c, dan d. Bor dinding untuk pemasangan sekrup. Pasang pelat belakang ke dinding. Dorong modul timeswitch ke pelat belakang, pastikan keterlibatan yang baik dari terminal tab dengan wadah.
3. Kupas kabel sepanjang 6mm (1/4 inci) maksimal; masukkan ke dalam terminal dan kencangkan dengan sekrup, sesuai dengan label diagram sirkuit di bawah terminal.

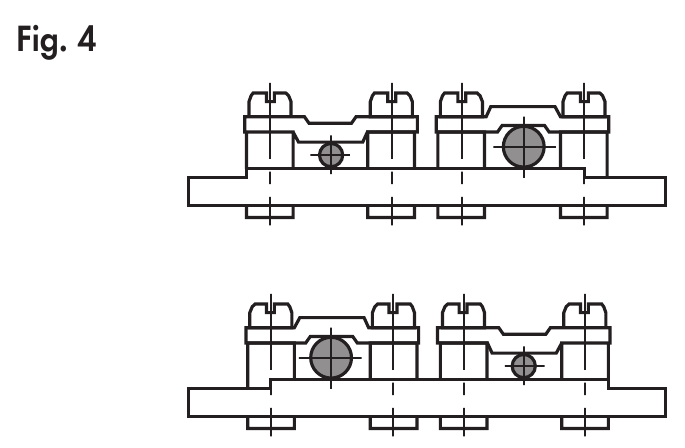

4. Amankan kabel/kabel dengan klem yang disediakan dan periksa semua kabel (lihat gambar 4). Catatan: Suplai listrik utama menggunakan kabel tetap tidak perlu melewati klem.

   CATATAN: Jangan sambungkan kabel beruntai yang belum disiapkan ke perangkat. Gunakan ferrule yang disediakan untuk mengerutkan terminasi kabel beruntai.
5. Potong entri kabel di bagian bawah rumah seperlunya untuk mengakomodasi kabel/kabel. Silakan merujuk ke 5. di atas.
6. Pasang kembali rumah ke dasar pengatur waktu.
7. Nyalakan listrik utama.

Pemasangan sebagai pengatur waktu tujuan umum

Jika Anda tidak mengendalikan pemanas perendam, tetapi Anda masih mengendalikan beban yang diberi makan listrik utama, silakan kabel sesuai dengan diagram "Koneksi Pemanas Perendam" yang ditunjukkan dalam instruksi ini. Jika pengatur waktu disuplai oleh listrik utama, tetapi Anda ingin mengendalikan sirkuit yang harus dijaga terpisah secara elektrik dari suplai listrik utama yang masuk, silakan ikuti instruksi di bawah ini. Pelepasan "kabel jembatan" antara terminal 2 dan 3 memungkinkan pengatur waktu digunakan sebagai pengatur waktu tujuan umum, karena sakelar kemudian terpisah secara elektrik dari input listrik utama ke motor. Sakelar kemudian dapat digunakan untuk mengendalikan sirkuit terpisah. Saat memasang sebagai pengatur waktu tujuan umum, ikuti instruksi 1. dan 2. di atas, kemudian kendurkan sekrup ke terminal 2 dan 3 dan lepaskan kabel jembatan; tempelkan diagram pengkabelan pengatur waktu tujuan umum yang disediakan di atas label pengkabelan IHT yang ada; kabel sesuai dengan diagram tujuan umum, kemudian ikuti instruksi 4. hingga 7. di atas.

Pengaturan

Putar jarum menit hingga ujung panah pada muka jam, sejajar dengan waktu yang benar pada dial luar. yaitu 8=8.00 pagi, 18=6.00 sore (lihat gambar 1). Saat mengatur versi tujuh hari (IHT/W, GPT/W), sejajarkan waktu yang benar pada dial luar, di dalam sektor hari saat ini dari dial.

Catatan: Hari kerja dicetak pada dial dalam singkatan dari tiga bahasa.
Dua puluh empat jam (IHT/T, GPT/T) waktu peralihan minimum: 15 menit.

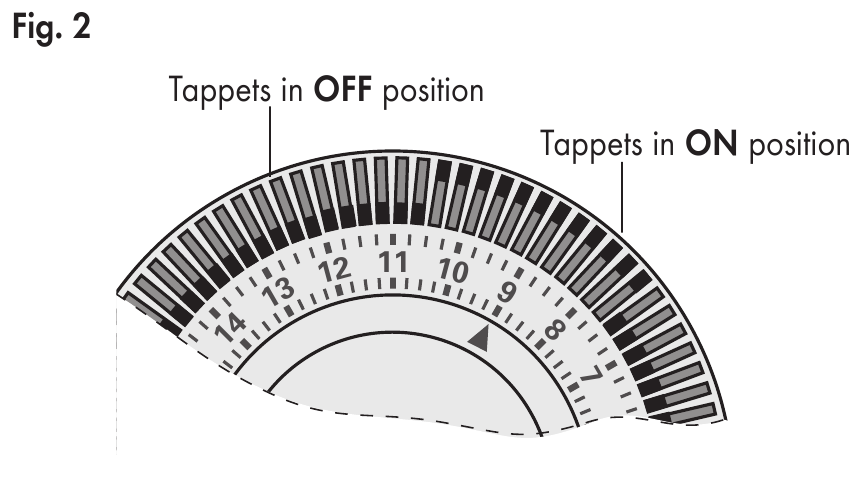

Tujuh hari (IHT/W, GPT/W) waktu peralihan minimum: 2 jam. Untuk mengatur waktu ON/OFF (hidup/mati), pindahkan semua tappet antara waktu ON (hidup) dan OFF (mati) yang diperlukan ke posisi luar yaitu untuk mengatur ON (hidup) pada pukul 8.00 pagi dan OFF (mati) pada pukul 11.00 pagi pindahkan semua tappet ke posisi luar (lihat gambar 2): Atur waktu ON/OFF (hidup/mati) lainnya dengan cara yang sama.

Sakelar manual - Pengatur Waktu Pemanas Perendam

(IHT/T&IHT/W) saja.
Sakelar manual dapat dipindahkan untuk menimpa pilihan waktu:

• Pada posisi 1, timeswitch selalu ON (hidup) terlepas dari posisi tappet.
• Pada posisi 2, timeswitch beroperasi pada kontrol waktu dan akan beralih ON (hidup) dan OFF (mati) sebagaimana ditentukan oleh posisi tappet.
• Pada posisi 3, timeswitch selalu OFF (mati) terlepas dari posisi tappet.
• Sakelar manual harus dikembalikan ke posisi 2 untuk memulihkan fungsi waktu.

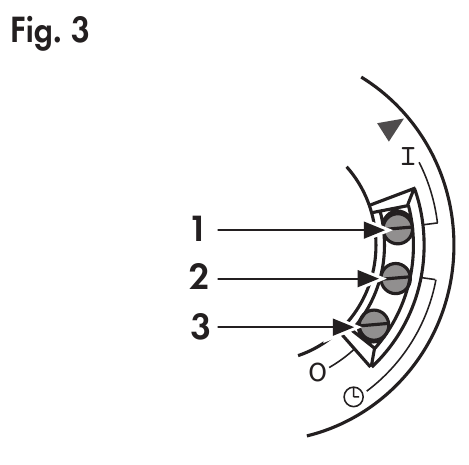

• Lihat gambar 3 untuk diagram pilihan sakelar.


Sakelar manual - Pengatur Waktu Tujuan Umum

(GPT/T dan GPT/W)
Pengatur waktu menggabungkan sakelar changeover. Oleh karena itu, ketika digunakan sebagai pengatur waktu tujuan umum, fungsi sakelar manual adalah sebagai berikut:

• Pada posisi 1, timeswitch akan memberikan output permanen pada terminal 4.
• Pada posisi 2, output akan beralih antara terminal 4&5, sebagaimana ditentukan oleh posisi tappet. · Pada posisi 3, timeswitch akan memberikan output permanen pada terminal 5.
• Sakelar manual harus dikembalikan ke posisi 2 untuk memulihkan fungsi waktu.

Contoh Pengkabelan:

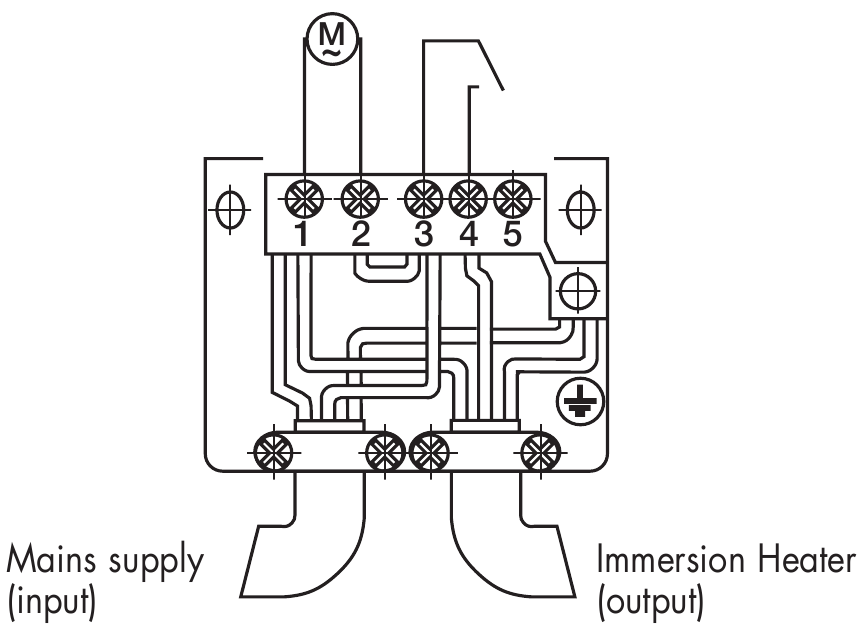

Koneksi Pemanas Perendam.
