Manual FOSSiBOT F1200

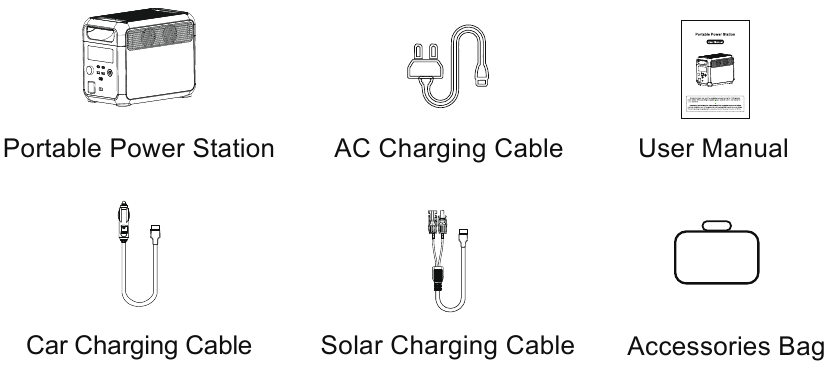

Daftar Kemasan

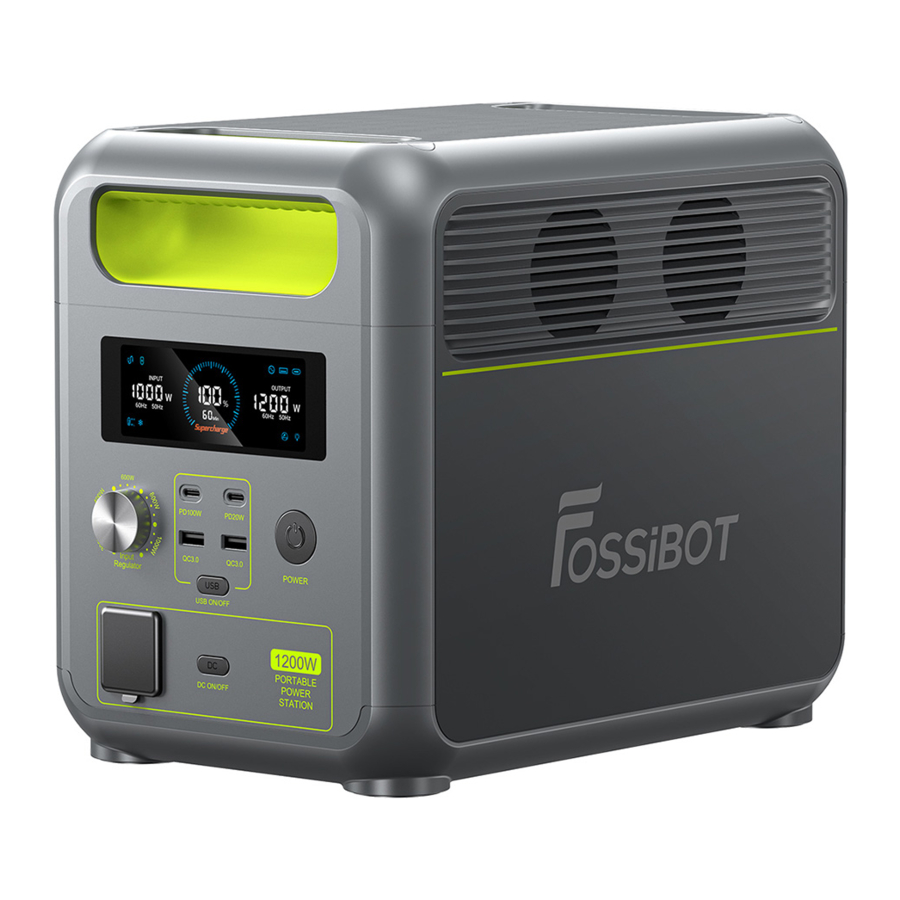

Perkenalan Produk

Produk ini adalah perangkat daya portabel dengan paket baterai bawaan dengan fungsi pengisian/pengosongan. Produk ini mencakup antarmuka keluaran AC dan antarmuka keluaran DC seperti keluaran USB, keluaran pemantik rokok, keluaran DC, dll. Produk ini juga memiliki fungsi seperti tampilan, kontrol antarmuka, perlindungan, dan alarm. Selain itu, produk ini dapat diisi daya dengan AC listrik, panel surya, dan pengisian daya kendaraan.
Berikut adalah fitur utama dari produk ini:

• Dilengkapi dengan baterai LiFePO4, kapasitas baterai setinggi 1024Wh, dan tingkat keamanannya sangat tinggi.
• Keluaran AC gelombang sinus murni 1200W dapat memenuhi hampir semua peralatan elektronik sehari-hari dan peralatan rumah tangga kecil.
• Teknologi pengisian cepat dua arah diadopsi untuk mengisi penuh produk dalam waktu sekitar 1,2 jam.
• Berbagai macam antarmuka keluaran seperti USB-A, Type-C PD3.0, keluaran pemantik rokok, dll., memenuhi banyak skenario aplikasi yang berbeda.
• Dalam mode UPS, waktu peralihan kurang dari 10 ms yang merupakan peralihan yang benar-benar mulus.
• Beberapa mekanisme perlindungan seperti baterai, sirkuit, struktur, dll., menjamin keamanan produk.

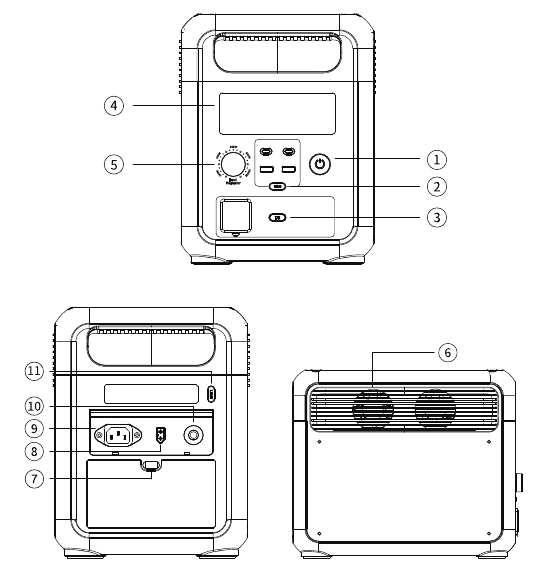

Pengenalan Fungsi Tombol

1. Tombol Daya ON/OFF
2. Tombol USB ON/OFF

3. Tombol DC ON/OFF
4. Layar LCD
5. Kenop Daya Input
6. Saluran Udara Pendingin
7. Sakelar AC (beralih secara manual ke 50/60Hz)
8. Port Input Surya (untuk panel surya)
9. Input AC
10. Tombol Perlindungan Kelebihan Beban
11. Tombol Lampu LED (beralih ke mode yang berbeda)

1. Tombol Daya ON/OFF
   Instruksi: Tekan dan tahan tombol daya selama 3 detik untuk mengaktifkan sistem, menyalakan tampilan LCD, dan tekan dan tahan lagi selama 3 detik untuk mematikannya.
2. Tombol USB ON/OFF
   Instruksi: Tekan sebentar tombol USB untuk menyalakan port keluaran USB, dan tekan sebentar lagi untuk mematikannya.

3. Tombol DC ON/OFF
   Instruksi: Tekan sebentar tombol DC untuk menyalakan port keluaran DC, dan tekan sebentar lagi untuk mematikannya.

4. Layar LCD
   Menampilkan level baterai produk dan tips status penggunaan.
5. Kenop Daya Input
   Saat produk terhubung ke listrik AC untuk pengisian daya, daya disesuaikan sesuai dengan tegangan input aktual. Putaran searah jarum jam meningkatkan daya input, dan putaran berlawanan arah jarum jam mengurangi daya input. Perlu dicatat bahwa mengisi daya produk ini dengan daya rendah bermanfaat untuk memperpanjang masa pakai baterai.
6. Port Hisap/Buang Pendingin
   Saat produk mencapai ambang batas suhu yang ditetapkan oleh sistem, kipas pendingin akan berjalan secara otomatis, disertai dengan kebisingan kipas tertentu (kebisingan kipas di bawah 60dB adalah normal). Jangan menghalangi port hisap/buang pendingin selama penggunaan produk ini, dan jangan letakkan benda apa pun dalam jarak 30CM.
7. Sakelar AC (port keluaran AC, jumlah daya beban listrik harus ≤1200W)
   Ketuk tombol AC untuk mengaktifkan fungsi keluaran AC. Karena mungkin ada perbedaan dalam frekuensi keluaran AC di wilayah yang berbeda, jika Anda perlu mengubah frekuensi, operasinya adalah sebagai berikut: Tekan dan tahan tombol AC selama 3 detik untuk masuk ke mode pengalihan frekuensi, ikon 50Hz atau 60Hz akan berkedip di layar, tekan sebentar tombol AC lagi untuk memilih 50Hz atau 60Hz; ketika ikon berhenti berkedip dan menampilkan 50Hz atau 60Hz, ini menunjukkan bahwa pengalihan berhasil.
8. Port Input Surya
   Antarmuka ini mendukung input panel surya atau input pengisi daya mobil. Untuk detailnya, silakan lihat "Koneksi Panel Surya" dari manual ini dan "Pengisian Daya Mobil".
9. Input AC
   Untuk mengisi daya produk dengan stopkontak rumah tangga dapat mencapai pengisian cepat 1000W. Hanya membutuhkan waktu sekitar 1,2 jam untuk mengisi penuh dari 0 hingga 100%. Saat mengisi daya dengan cara ini, harap perhatikan hal-hal berikut:
   • Harap langsung colokkan stopkontak dinding untuk mengisi daya produk, jangan gunakan kabel ekstensi atau tap kabel, jika tidak, ada risiko kerusakan pada kabel ekstensi dan tap kabel atau bahkan kebakaran.
   • Jika soket ekstensi dicolokkan untuk mengisi daya produk ini, jangan sambungkan peralatan listrik lain ke soket ini, jika tidak, meteran rumah tangga dapat trip.
10. Tombol Perlindungan Kelebihan Beban
    Ketika arus catu daya tidak stabil karena petir atau alasan lain, dan ada input arus besar di Input AC, untuk melindungi produk, fungsi perlindungan kelebihan beban (pemutus sirkuit pengaman) akan aktif dan memutus port input AC.
    Harap ikuti urutan di bawah ini untuk memulihkan fungsi input AC:
    1. Matikan tombol daya dan cabut semua port.
    2. Setelah memastikan bahwa tidak ada kelainan di setiap bagian, nyalakan tombol daya.
    3. Tekan tombol perlindungan kelebihan beban, sambungkan Kabel AC untuk memulihkan input AC.
11. Tombol Lampu
    Instruksi: Tekan sebentar Tombol Lampu, lampu LED semua menyala; tekan sebentar lagi, lampu LED masuk ke mode SOS, tekan sebentar secara bergantian, masuk ke mode strobo, dan akhirnya lampu LED mati (LED dalam mode apa pun, tekan lama tombol lampu selama • 1 detik, langsung matikan lampu LED).

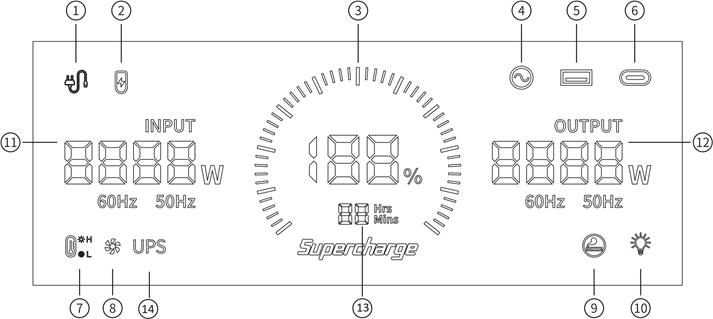

Pengenalan Antarmuka Tampilan

1. Terhubung ke Listrik AC
2. Input XT60
3. Persentase Level Baterai
4. Keluaran AC
5. Keluaran USB
6. Keluaran PD3.0
7. Suhu Tinggi/Rendah
8. Status Kipas
9. Keluaran Pemantik Rokok (12V)
10. Lampu LED Perlindungan
11. Total Daya Input
12. Total Daya Keluaran
13. Waktu Pengisian Daya/Waktu Penggunaan
14. Mode UPS

Deskripsi Tampilan Layar
Tampilan daya: Saat produk dalam keadaan pengisian daya, bilah kemajuan baterai berputar terus menerus dalam bentuk marquee searah jarum jam, dan persentase level baterai secara bertahap meningkat; ketika level baterai produk 0, ikon persentase level baterai berkedip.
Status input dan output: Saat produk bekerja, total daya input, total daya output, dan kursor yang sesuai dengan area kerja akan ditampilkan di layar.
Prompt alarm: Lihat lembar pemecahan masalah berikut untuk detailnya.

Lembar Pemecahan Masalah

Fenomena	Penyebab	Metode pemrosesan
Ikon output di atas berkedip dan berbunyi	Output melebihi standar dan terjadi korsleting.	Lepaskan beban, lalu tekan sebentar tombol di area yang sesuai dengan ikon untuk menghilangkan alarm.
Ikon peringatan suhu berkedip dan berbunyi	Suhu produk terlalu tinggi atau terlalu rendah.	Keluarkan produk dari kondisi pengisian daya, lepaskan semua beban, matikan daya, tunggu hingga perangkat mencapai suhu kerja yang sesuai, lalu alarm akan hilang.
Ikon yang terhubung ke listrik AC berkedip dan produk tidak dapat diisi daya.	Kabel pengisi daya terhubung dengan buruk.	Verifikasi status koneksi kabel dan catu daya.
	Fungsi perlindungan kelebihan beban diaktifkan.	Matikan tombol daya dan cabut semua port. Setelah memastikan tidak ada kelainan di setiap bagian, hidupkan tombol daya. Tekan tombol perlindungan kelebihan beban, sambungkan saluran AC untuk memulihkan input AC.

Mode UPS

• Fitur UPS
  Produk ini memiliki fungsi catu daya tak terputus cadangan. Tindakan pencegahan penggunaan dan pengoperasian adalah sebagai berikut:

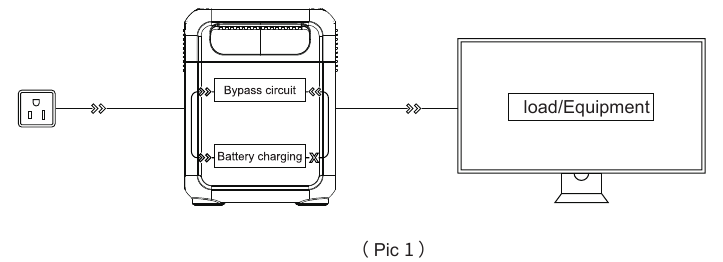

  Seperti yang ditunjukkan pada Gambar 1 di bawah ini, ketika produk terhubung antara stopkontak dan peralatan listrik, dan catu daya serta sakelar AC produk dalam keadaan ON, produk memasuki mode kerja UPS. Listrik AC di stopkontak memasok daya ke peralatan listrik melalui sirkuit bypass, dan juga mengisi daya produk.
  • Dalam mode UPS di China, Inggris Raya, Eropa, dan Korea Selatan, output AC dengan daya maksimum di bawah 1200W, output AC di atas 1200W," " Ikon output AC berkedip menandakan kelebihan beban.

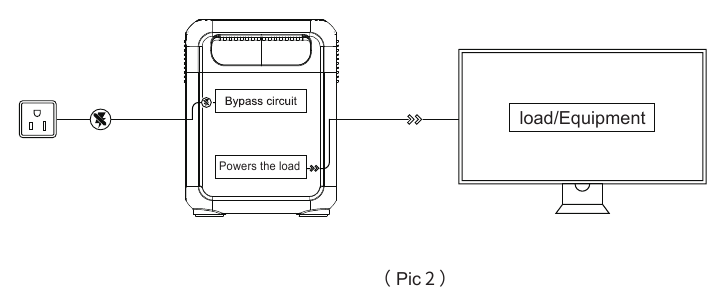

    Seperti yang ditunjukkan pada Gambar 2 di bawah ini, ketika listrik AC di ujung stopkontak terputus, output bypass di dalam produk berhenti bekerja, produk beralih ke sirkuit inverter dua arah dalam 10 ms, dan output sirkuit memasok daya ke peralatan listrik untuk memastikan bahwa peralatan listrik tidak terganggu dan berfungsi normal selama proses berlangsung.


Koneksi Panel Surya

Dalam kondisi cahaya, produk ini dapat disambungkan ke panel surya dan diisi daya. Daya pengisian daya ditentukan berdasarkan kondisi cahaya dan cuaca.
Dalam mode pengisian daya ini, kami mendukung input panel surya dalam 200W, dan tegangan input tidak boleh melebihi 50V, jika tidak, kelainan produk yang disebabkan olehnya tidak akan tercakup dalam garansi.

• Kami merekomendasikan dua skema pengisian daya berikut:

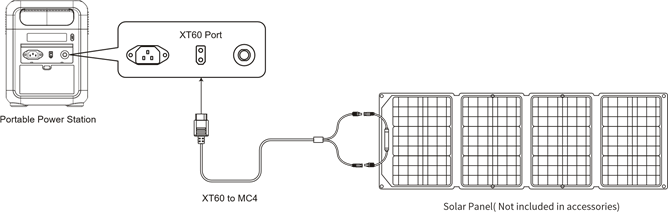

  Skema satu:
  Area Pengisian Daya Stasiun Listrik Portabel

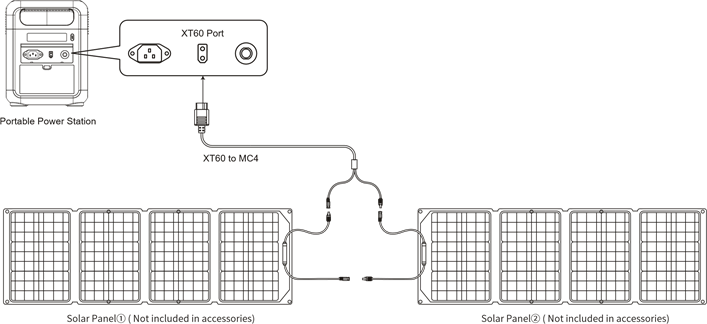

  Skema Dua:
  Area Pengisian Daya Stasiun Listrik Portabel


Pengisian Daya Mobil/Kendaraan

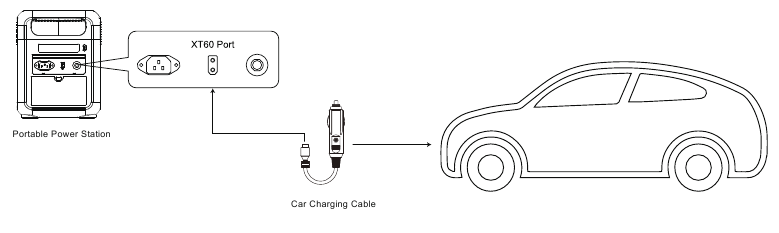

Saat mobil dalam proses menyala, sambungkan port pengisian daya mobil di mobil dan produk melalui kabel pengisian daya mobil untuk mengisi daya produk. Metode koneksi ditunjukkan pada gambar di bawah ini:
Produk ini mendukung pengisian daya pengisi daya mobil 12V/24V, harap perhatikan dua hal berikut saat menggunakan metode ini untuk mengisi daya:

• Harap gunakan saat mobil dihidupkan, jika tidak, aki mobil mungkin akan habis.
• Daya pengisian kendaraan biasanya berkisar antara 90W-120W, dan waktu pengisian daya lama.
  Jika diperlukan pengisian daya cepat, disarankan pengisian daya listrik AC.


Spesifikasi Produk

Spesifikasi Baterai

Tindakan Pencegahan Untuk Penggunaan

1. Harap hindari penyimpanan dan penggunaan produk ini dalam jangka panjang di lingkungan dengan suhu dan kelembapan tinggi atau sinar matahari langsung untuk menghindari masa pakai baterai yang lebih pendek dan kegagalan lainnya. Produk tidak boleh dekat dengan sumber api, jika tidak, dapat menyebabkan kebakaran besar atau kecelakaan.
2. Produk ini tidak boleh dibongkar atau dimodifikasi. Pengoperasian yang tidak benar dapat menyebabkan kerusakan produk atau bahkan kebakaran.
3. Berhati-hatilah agar produk tidak terjatuh.
4. Harap simpan atau gunakan produk ini di luar jangkauan anak-anak, jika tidak, produk dapat terjatuh atau bertabrakan dan menyebabkan cedera tubuh pada anak-anak.
5. Harap gunakan aksesori asli kami, dan kami tidak akan menjamin produk cacat yang disebabkan oleh penggunaan aksesori non-asli.
6. Harap langsung colokkan ke stopkontak dinding untuk mengisi daya produk, jangan gunakan kabel ekstensi atau keran kabel, jika tidak, ada risiko kerusakan pada kabel ekstensi dan keran kabel atau bahkan kebakaran; Jika soket ekstensi dicolokkan untuk mengisi daya produk ini, jangan sambungkan peralatan listrik lain ke soket ini, jika tidak, meteran rumah tangga dapat trip.
7. Saat produk tidak digunakan atau diam, harap matikan dan cabut kabel daya. Jika perlu diam untuk waktu yang lama, harap gunakan produk dari kondisi terisi penuh hingga kondisi tidak terisi, lalu isi ulang hingga sekitar 50% dari level baterai dan simpan. Untuk memperpanjang umur produk, harap ambil tiga bulan sebagai siklus, operasikan dan simpan dengan cara ini.
8. Jika produk mencapai kondisi memo, harap buang atau daur ulang produk sesuai dengan hukum setempat.
