PAX A30 - Guida rapida all'installazione del terminale di pagamento intelligente
Elenco di controllo dei contenuti
Si prega di controllare i componenti dopo il disimballaggio. Se mancano dei componenti o se manca una pagina del manuale del prodotto, ecc., si prega di contattare il rivenditore.
| Nome | Quantità |
| Terminale di pagamento intelligente A30 | 1 |
| Cavo USB | 1 |
| Guida rapida all'installazione | 1 |
| Cavo USB alimentato (opzionale) | 1 |
| Cavo di alimentazione CA (opzionale) | 1 |
| Adattatore (opzionale) | 1 |

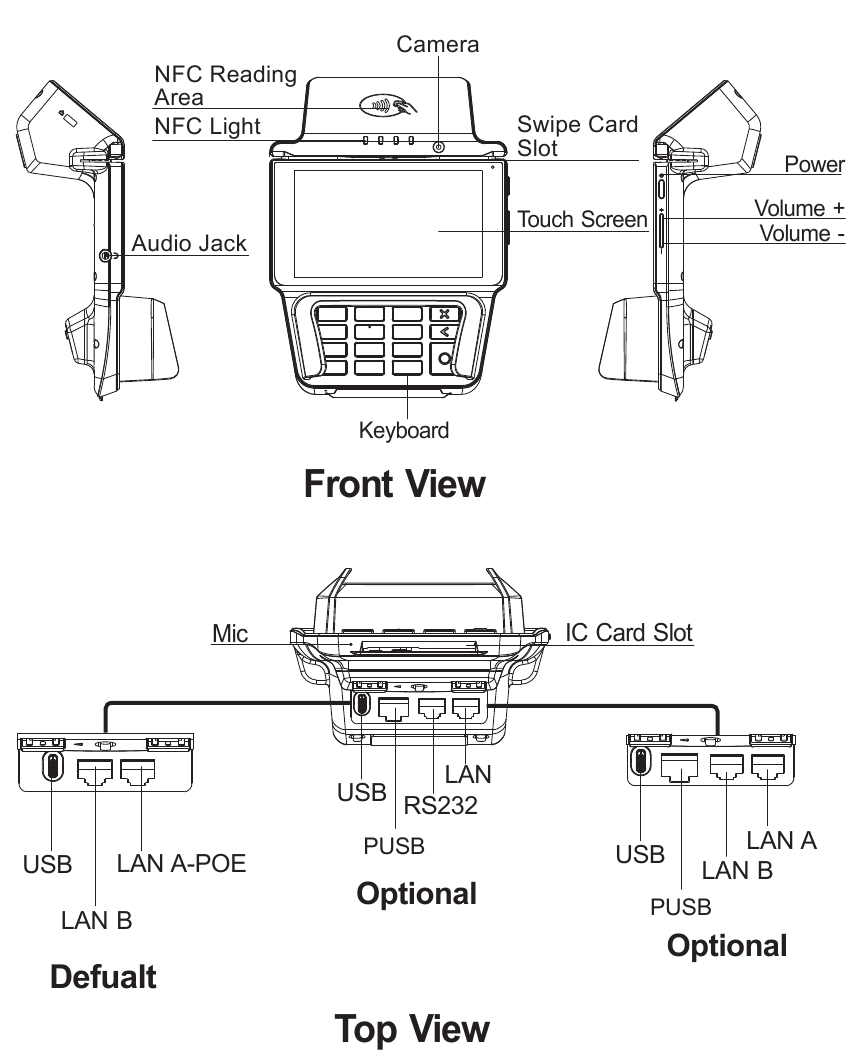

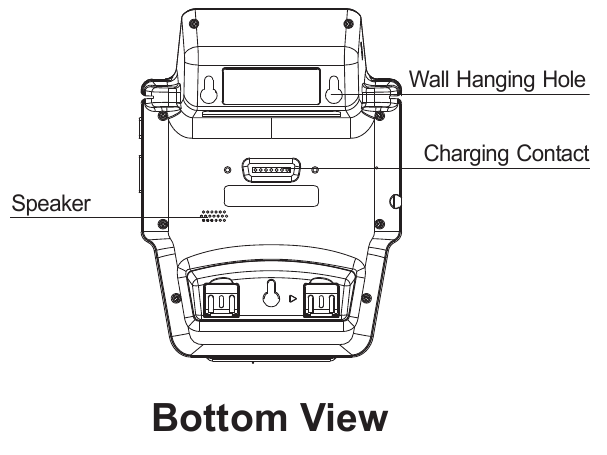

Descrizione del prodotto
Istruzioni
Le seguenti sezioni trattano le istruzioni operative di base.
Accensione/Spegnimento
ACCENSIONE (POWER ON):
Collegare il terminale a una presa elettrica; il terminale si accenderà automaticamente.
SPEGNIMENTO (POWER OFF):
Tenere premuto il pulsante di accensione per 3-5 secondi e quindi rilasciare.
Installazione della scheda SAM/SD
L'A30 ha uno slot per scheda SAM sul corpo principale del dispositivo e uno slot per scheda SD. Questi slot per schede sono normalmente nascosti sotto il coperchio posteriore. Per installare una scheda SD o SAM in uno di questi slot, inserire una scheda nello slot con i contatti rivolti verso l'alto e l'angolo tagliato della scheda rivolto in avanti e a destra.
- Svitare il coperchio posteriore.
- Spingere il coperchio verso destra.
- Inserire la scheda SAM/Micro-SD nell'apposito slot e riposizionare il coperchio.
Installazione del supporto
Le seguenti istruzioni riguardano l'installazione del supporto A30.
- Allineare e inserire i rebbi metallici del supporto negli slot del supporto (3) sulla parte inferiore del terminale.
- Far scorrere saldamente il terminale in posizione sul supporto.
Lettori di carte
L'A30 è dotato di un lettore di banda magnetica, un lettore di smart card e un lettore di carte contactless.

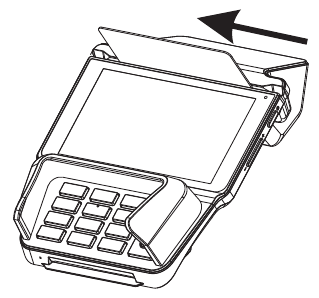

Carta a banda magnetica
Far scorrere la carta attraverso lo slot del lettore di carte da sinistra a destra o da destra a sinistra con la banda magnetica orientata verso il corpo del dispositivo. Assicurarsi che la carta sia completamente inserita nel lettore di carte durante lo scorrimento della carta.
Lettore di smart card
Inserire completamente la carta nel lettore con i contatti metallici rivolti verso l'alto e verso il dispositivo. Assicurarsi che la carta sia completamente inserita nel lettore di carte durante la scansione della carta.
Lettore di carte contactless
Il lettore di carte contactless legge le carte e i dispositivi posizionati approssimativamente entro un pollice (2,5 mm). Per ottenere i migliori risultati, posizionare il più vicino possibile al lettore e centrare la carta sull'area indicata sul retro del terminale.
Ambiente
| Ambiente di lavoro: | Temperatura: -10℃~50℃(14℉~122℉) Umidità: 5%~95% (senza condensa) |
| Ambiente di stoccaggio: | Temperatura: -20℃~70℃(-4℉~158℉) Umidità: 5%~95% (senza condensa) |
Pulizia del dispositivo
- Non utilizzare detergenti industriali o abrasivi in quanto potrebbero danneggiare o graffiare lo schermo.
- Non immergere il dispositivo in acqua o liquidi.
- Non spruzzare acqua o detergenti nel lettore di carte EMV o nelle porte.
- Per pulire lo schermo, applicare acqua distillata o un detergente delicato per vetri su un panno morbido e privo di lanugine e pulire delicatamente il terminale.
Suggerimenti per l'installazione e l'utilizzo del terminale
- Se un cavo si danneggia, cercarne uno sostitutivo.
- Prima di inserire la carta, controllare l'interno e la periferia dello slot per schede IC. In caso di oggetti sospetti, segnalare all'amministratore competente.
- Non inserire materiali sconosciuti in nessuna porta dell'A30, ciò potrebbe causare gravi danni.
- Se sono necessarie riparazioni, contattare un tecnico professionista invece di tentare di ripararlo da soli.
- Evitare di esporre il dispositivo a un ambiente eccessivamente caldo, polveroso o con forti campi elettromagnetici.
- Non vibrare, scuotere o far cadere il dispositivo.
Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare l'autorità dell'utente a utilizzare l'apparecchiatura.
Legenda delle icone
 | Non gettare via; riciclare solo. |
 | Apparecchiatura di Classe II |
 | Solo per uso interno |
 | Marchio di efficienza energetica |
 | Tensione AC |
 | Tensione DC |
Dichiarazione di conformità FCC
Questo dispositivo è conforme alla parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:
- Questo dispositivo non può causare interferenze dannose e
- questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero causare un funzionamento indesiderato.
AVVERTENZA FCC
Questa apparecchiatura è conforme alla Parte 68 delle norme FCC e ai requisiti adottati dall'ACTA. Sul corpo di questa apparecchiatura è presente un'etichetta che contiene, tra le altre informazioni, un identificativo del prodotto. Se richiesto, questo numero deve essere fornito alla compagnia telefonica.
Informazioni sull'esposizione alle radiofrequenze
Questo dispositivo soddisfa i requisiti governativi per l'esposizione alle onde radio. Questo dispositivo è progettato e fabbricato per non superare i limiti di emissione per l'esposizione all'energia a radiofrequenza (RF) stabiliti dalla Federal Communications Commission del governo degli Stati Uniti.
Assistenza clienti PAX
Per domande o assistenza con l'installazione del terminale, contattare il proprio fornitore di servizi o l'assistenza clienti PAX.
Questo documento viene fornito all'utente solo a scopo informativo. Tutte le caratteristiche e le specifiche sono soggette a modifiche senza preavviso. Il nome di PAX e il logo di PAX sono marchi registrati di PAX Technology Inc. Tutti i diritti riservati.
Parte responsabile:
PAX Technology, Inc.
8880 Freedom Crossing Trail
Building 400, 3rd Floor, Suite 300
Jacksonville, FL 32256, USA
Help Desk 1-877-859-0099
www.pax.us
Nota: le immagini del prodotto mostrate potrebbero essere diverse dal prodotto effettivamente ricevuto
