Guida all'installazione della scheda di registrazione Intelbras Impacta 68i

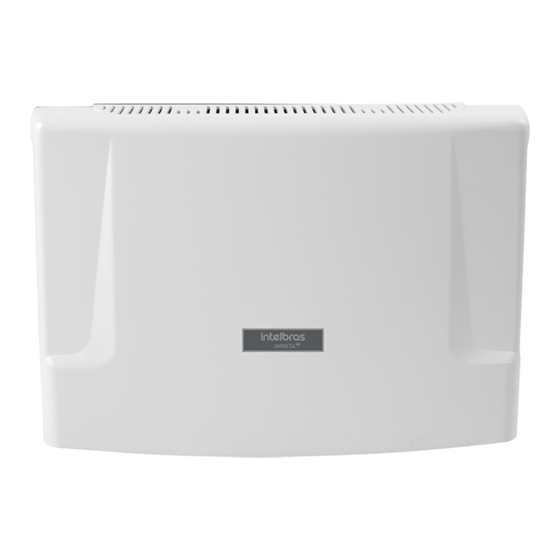

La scheda di registrazione Impacta 68i è una scheda accessoria che può essere utilizzata solo nel centralino telefonico Impacta 68i, consentendo la registrazione di un massimo di 8¹ canali audio. I file audio vengono temporaneamente memorizzati su una scheda SD², collegata alla scheda stessa.

La scheda di registrazione Impacta 68i non viene fornita con l'unità di controllo.

Per ulteriori informazioni sulla configurazione della scheda di registrazione Impacta 68i, sulla configurazione/lettura delle registrazioni³ e sulle schede SD approvate, consultare il manuale utente di ICR - Intelbras Call Recorder sul sito web www.intelbras.com.br.

¹ Per registrazioni superiori a 4 canali audio, è necessario acquistare la licenza d'uso.

² Articolo non incluso e necessario per la registrazione.

³ È richiesto il software ICR – Intelbras Call Recorder (è richiesta la licenza d'uso) e il cavo USB.

Cura e sicurezza

Attenzione!
Solo il personale tecnico autorizzato può aprire il coperchio del PBX, nonché collegare e gestire le sue interfacce.

Leggere attentamente tutte le informazioni sull'apparecchiatura e seguire tutte le informazioni sulla sicurezza.

• Consultare sempre un superiore o un supervisore immediato prima di iniziare il lavoro, informandolo delle procedure necessarie per eseguire il servizio richiesto e delle necessarie precauzioni di sicurezza.
• Spegnere l'alimentazione del sistema durante i servizi di assemblaggio o rimozione dell'interfaccia.
• Collegare il conduttore di messa a terra al sistema interessato prima di iniziare. Non utilizzare mai l'apparecchiatura con il conduttore di messa a terra scollegato!

Per evitare danni elettrostatici alla scheda di registrazione Impacta 68i, osservare le seguenti precauzioni:

Attenzione!
L'elettricità statica può danneggiare i componenti elettronici della scheda. Questo tipo di danno può essere irreversibile o ridurre l'aspettativa di vita del dispositivo.

• Utilizzare un cinturino antistatico da polso, o simile, per maneggiare la scheda.
• Il trasporto e lo stoccaggio devono essere effettuati solo in imballaggi a prova di scariche elettrostatiche.
• Posizionare la scheda su una superficie messa a terra quando la si estrae dalla confezione.
• Evitare di toccare i pin dei circuiti integrati o dei conduttori elettrici.
• Essere sempre adeguatamente messi a terra quando si tocca la scheda o qualsiasi componente.

Specifiche tecniche

Prodotto

Installazione

Questa scheda può essere collegata solo al pannello di controllo Impacta 68i, versione 3.22.00 o superiore.

Per collegare la scheda di registrazione Impacta 68i seguire la procedura:

1. Spegnere l'alimentazione CA dell'unità di controllo Impacta 68i e rimuovere il coperchio;
2. La scheda di registrazione Impacta 68i deve essere installata negli slot opzionali: OPC1 o OPC2;
3. Inserire una scheda SD approvata (vedere Scheda SD approvata) nella scheda di registrazione come mostrato nell'immagine seguente;

4. Rimontare il coperchio e accendere l'alimentazione CA dell'unità di controllo Impacta 68i;

Cadenza dei LED

• Prima di utilizzare la scheda è necessario formattarla tramite programmatore web.
• Quando si utilizza la scheda SD, verificare la necessità di formattazione con il manuale di ICR – Intelbras Call Recorder.

Utilizzo base

Per ulteriori informazioni sulla configurazione della scheda di registrazione Impacta 68i e sulla registrazione, consultare il manuale utente di ICR - Intelbras Call Recorder all'indirizzo www.intelbras.com.br.

Scheda SD omologata

Tipo SDHC, classe 6 o superiore (le schede micro-SD non sono supportate).

Produttori approvati: Kingston^®, SanDisk^®, Transcend^®, Toshiba^®, Samsung^® e Panasonic^® (altri modelli non funzioneranno).

Kingston è un marchio registrato di Kingston Technology Company. SanDisk è un marchio registrato di SanDisk Corporation. Transcend è un marchio registrato di Transcend Information, Inc.
