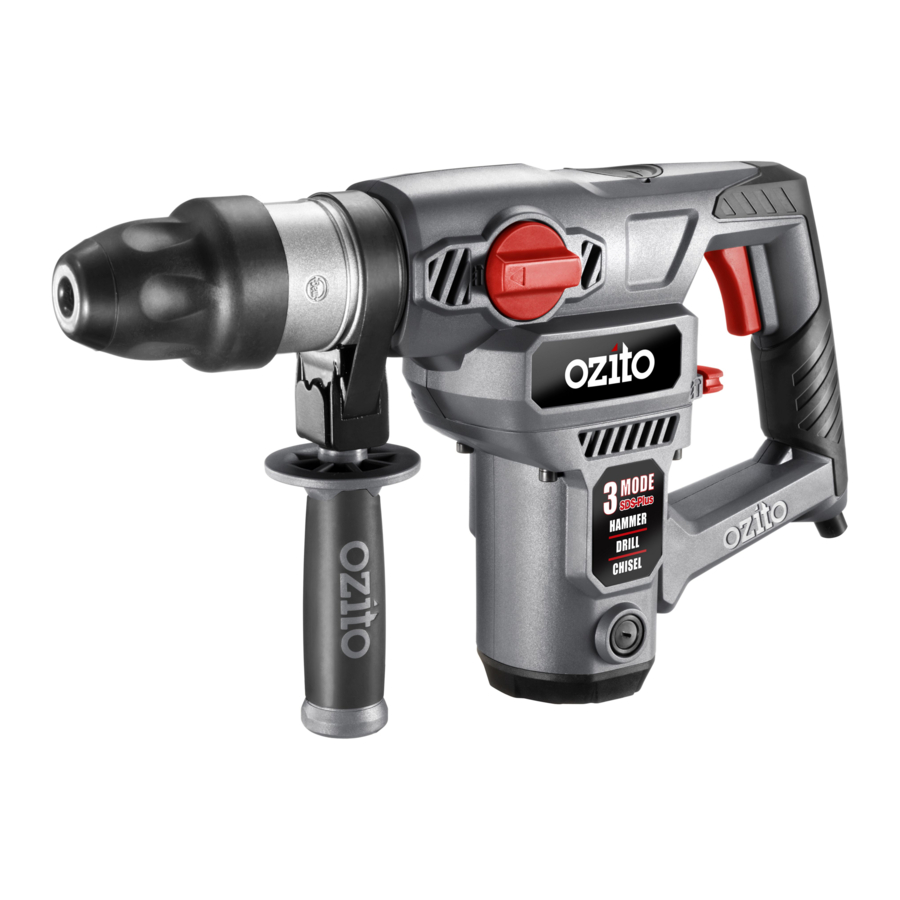

Ozito RHD-4100 - Manuale del kit trapano a percussione rotante

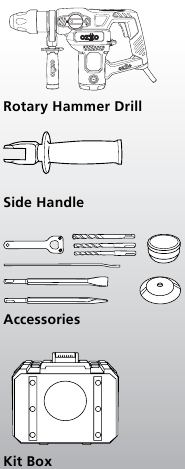

COSA C'È NELLA CONFEZIONE

SPECIFICHE

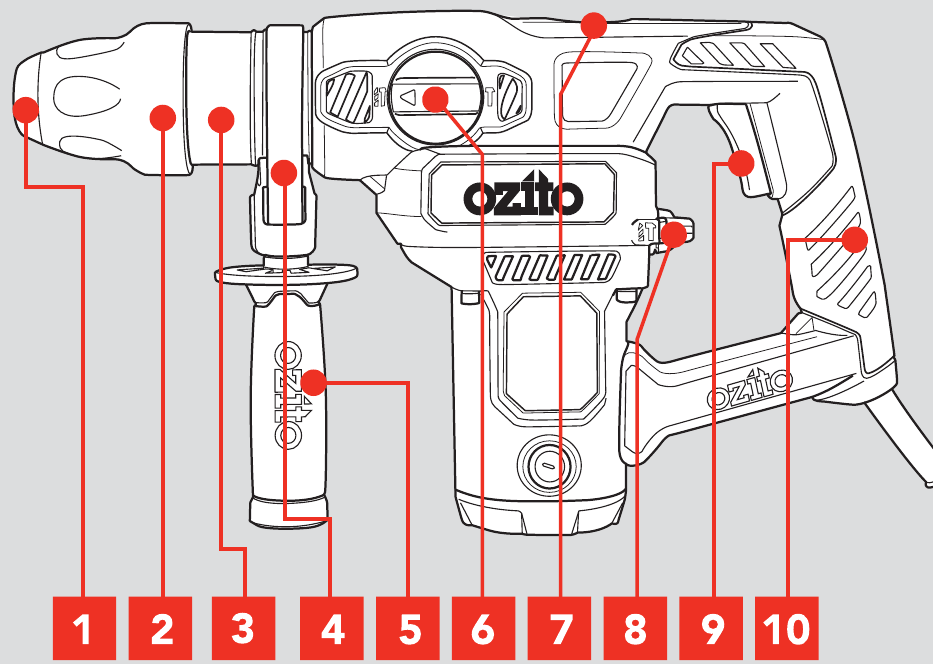

CONOSCI IL TUO PRODOTTO

DISPOSITIVO

1. Portaccessori SDS +
2. Manicotto di bloccaggio accessori
3. Scatola ingranaggi in magnesio
4. Foro di bloccaggio dell'asta di profondità
5. Impugnatura laterale
6. Selettore modalità laterale
7. Tappo del grasso
8. Selettore modalità posteriore
9. Interruttore On/Off (Accensione/Spegnimento)
10. Impugnatura posteriore morbida

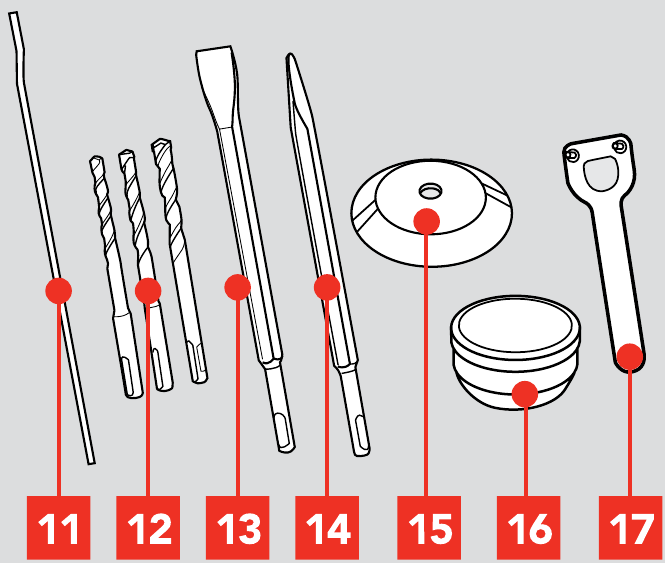

ACCESSORI

11. Asta di profondità
12. 3 x Punte da trapano SDS⁺ da 150mm
13. 1 x Scalpello piatto SDS⁺
    14 x 250mm
14. 1 x Scalpello a punta SDS⁺
    14 x 250mm
15. Copertura antipolvere
16. Tubo di grasso
17. Chiave a perni

IMPOSTAZIONE E PREPARAZIONE

UTILIZZO DELL'ASTA DI PROFONDITÀ

Assicurarsi che l'utensile sia scollegato dall'alimentazione prima di eseguire una qualsiasi delle seguenti operazioni.

L'asta di profondità consente di forare fino a una profondità predeterminata.

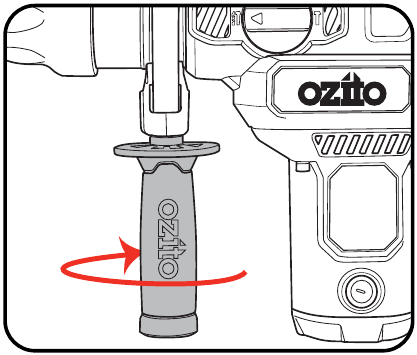

1. Allentare l'impugnatura laterale ruotandola come mostrato.

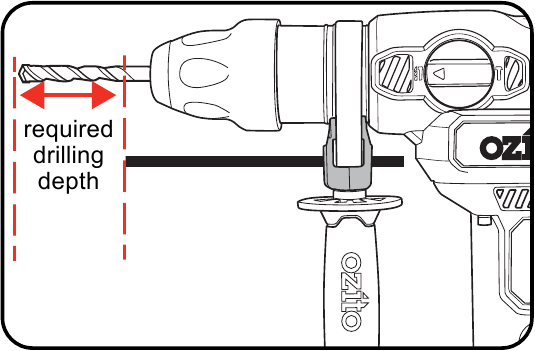

2. Regolare l'asta di profondità in modo che la punta del trapano si estenda oltre l'estremità dell'asta di profondità fino alla profondità di foratura richiesta.

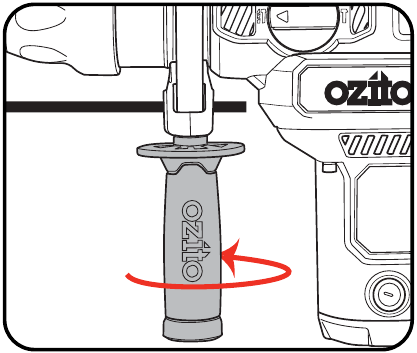

3. Per fissare l'asta di profondità in posizione, serrare l'impugnatura laterale ruotandola come mostrato.

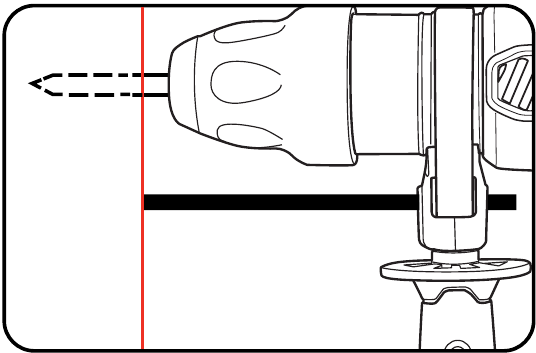

4. Praticare il foro fino a quando l'estremità dell'asta di profondità tocca il pezzo in lavorazione.

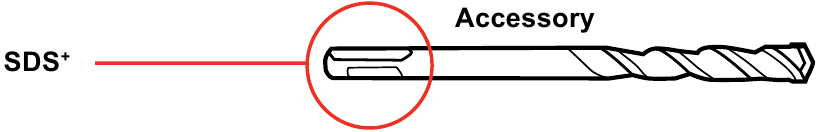

ACCESSORI SDS+

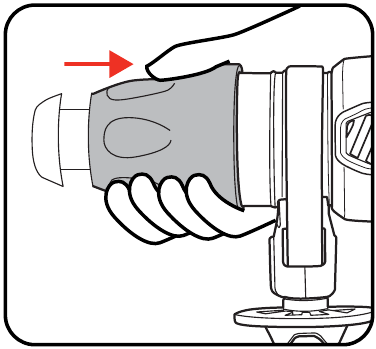

1. Prima dell'inserimento nel mandrino, assicurarsi che l'accessorio SDS sia privo di polvere e detriti

2. Prima dell'inserimento nel trapano, aggiungere il lubrificante in dotazione all'accessorio SDS⁺.

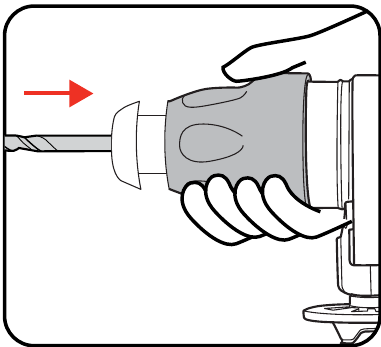

3. Tirare indietro e tenere premuto il manicotto di bloccaggio.

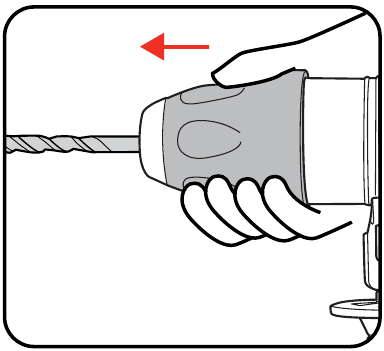

4. Inserire l'accessorio SDS⁺.

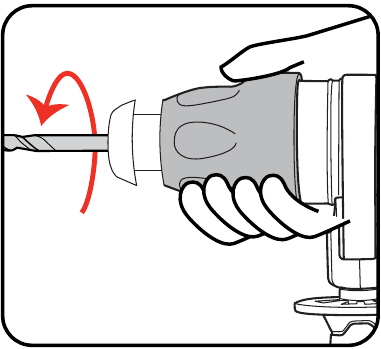

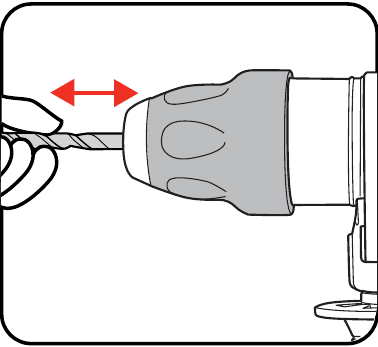

5. Ruotare e continuare a inserire il più possibile.

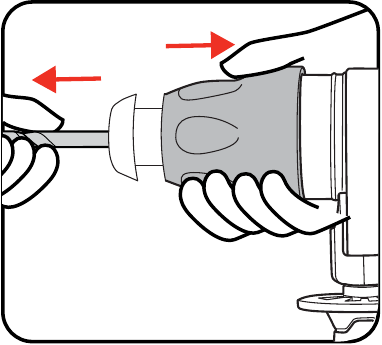

6. Rilasciare il manicotto di bloccaggio.

7. Verificare che l'accessorio SDS⁺ sia bloccato. Provare a estrarlo.
   Nota: dovrebbe avere un movimento di circa 10 – 20mm. Questo è normale.

8. Per rimuovere l'accessorio SDS⁺, tirare indietro il manicotto di bloccaggio ed estrarre l'accessorio.


MONTAGGIO E UTILIZZO DELLA COPERTURA ANTIPOLVERE

La copertura raccoglie polvere e detriti - durante l'utilizzo del trapano in posizione verticale o sopra la testa - per evitare che la polvere entri nelle prese d'aria.

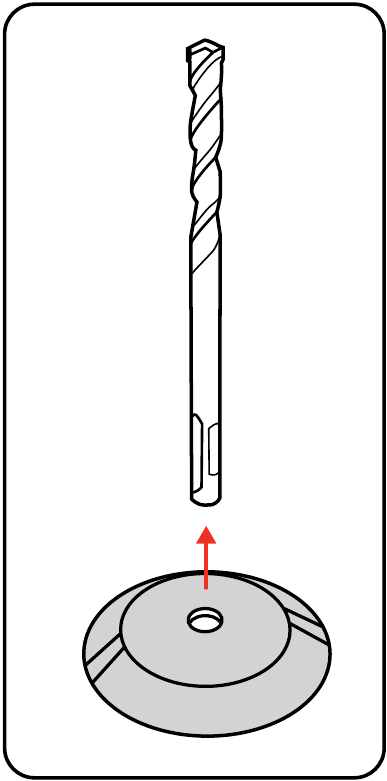

1. Far scorrere la copertura antipolvere sull'accessorio.

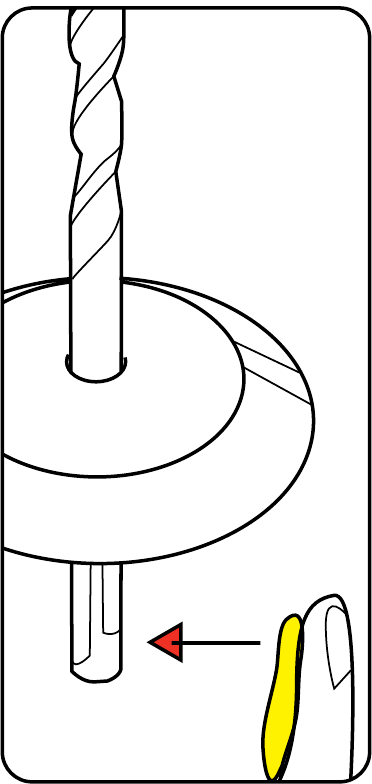

2. Aggiungere grasso lubrificante.

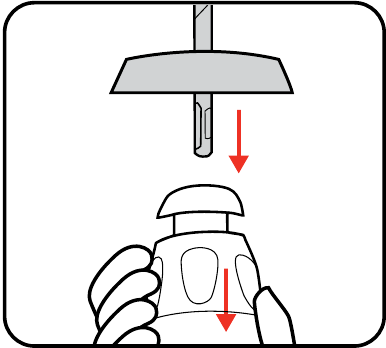

3. Inserire la punta del trapano nel manicotto di bloccaggio.

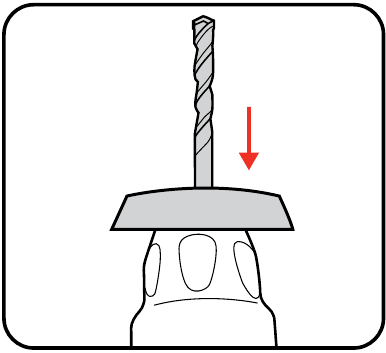

4. Premere la copertura antipolvere fino all'estremità del manicotto di bloccaggio.


FUNZIONAMENTO

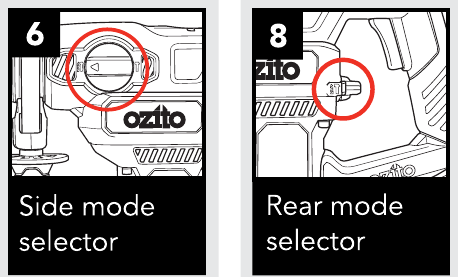

1. Scegliere una modalità di funzionamento:

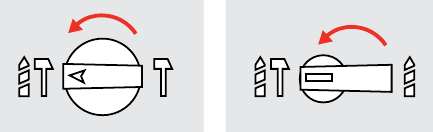

Trapano a percussione
Ruotare il selettore della modalità laterale sull'icona del martello e del trapano e ruotare il selettore della modalità posteriore sull'icona del trapano e del martello.
Questa impostazione è consigliata per l'uso durante la foratura di fori nel calcestruzzo e in altri prodotti di muratura. L'azione del martello sarà in funzione mentre contemporaneamente la punta del trapano ruota.

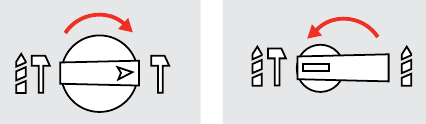

Scalpellatura
Ruotare il selettore della modalità laterale sull'icona del martello e ruotare il selettore della modalità posteriore sull'icona del trapano e del martello. Questa impostazione è consigliata per l'uso quando si desidera un'azione di martello senza la rotazione dell'accessorio, ideale per "scalpellare o scheggiare" prodotti di muratura, è necessario utilizzare punte per accessori a piccone o scalpello.

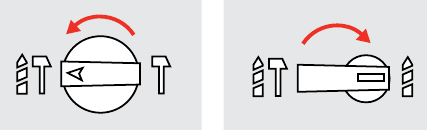

Foratura
Ruotare il selettore della modalità laterale sull'icona del martello e del trapano e ruotare il selettore della modalità posteriore sull'icona del trapano. Questa impostazione è consigliata per l'uso quando si desidera che l'accessorio ruoti senza l'azione del martello. Ideale per forare legno o acciaio quando si utilizzano accessori corretti per tali materiali.

2. Assicurarsi che il pezzo in lavorazione sia saldamente bloccato, ove possibile.
3. Collegare l'utensile all'alimentazione di rete.

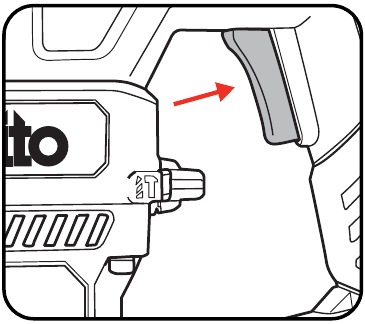

4. Per iniziare a forare, premere l'interruttore On/Off (Accensione/Spegnimento).

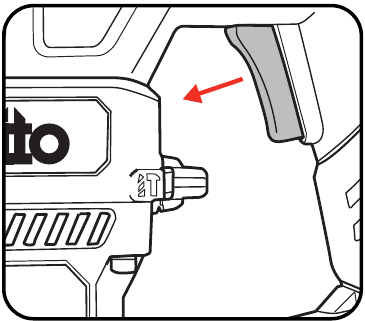

5. Per interrompere la foratura, rilasciare l'interruttore On/Off (Accensione/Spegnimento).


NOTA: PRIMA DI CAMBIARE MODALITÀ, L'INTERRUTTORE ON/OFF (ACCENSIONE/SPEGNIMENTO) DEVE ESSERE RILASCIATO E IL TRAPANO DEVE ESSERE COMPLETAMENTE FERMO.

MANUTENZIONE

• Mantenere sempre pulite le prese d'aria del trapano.
• Dopo ogni utilizzo, soffiare aria attraverso l'alloggiamento del trapano per assicurarsi che sia privo di tutte le particelle di polvere che potrebbero accumularsi. L'accumulo di particelle di polvere può causare il surriscaldamento e il guasto del trapano.
• Se l'involucro del trapano richiede la pulizia, non utilizzare solventi ma solo un panno morbido umido. Non far entrare mai liquidi all'interno del trapano; non immergere mai nessuna parte del trapano in un liquido.

Rifornimento di grasso della scatola ingranaggi

Il grasso nella scatola ingranaggi dovrà essere rifornito dopo circa 50 ore di utilizzo cumulativo. Trascorso questo tempo, aggiungere circa 50 grammi (circa 2 – 3 cucchiaini) di grasso (in dotazione) nella scatola ingranaggi. Rimuovere prima il tappo del grasso dal trapano utilizzando la chiave a perni. Una volta rimosso, aggiungere il grasso attraverso questo foro. Assicurarsi che il tappo del grasso sia fissato nuovamente in posizione prima del funzionamento. Ulteriore grasso (grasso normale per cuscinetti a sfera) può essere acquistato presso il tuo Bunnings Warehouse locale.

Spazzole di carbone

Quando le spazzole di carbone si usurano, il trapano scintillerà e/o si fermerà. Interrompere l'uso non appena ciò accade. Devono essere sostituite prima di riprendere l'uso del trapano. Le spazzole di carbone sono un componente soggetto a usura del trapano, pertanto non sono coperte da garanzia. Continuare a utilizzare il trapano quando le spazzole di carbone devono essere sostituite può causare danni permanenti al trapano. Le spazzole di carbone si usureranno dopo molti utilizzi, ma quando le spazzole di carbone devono essere sostituite, portare il trapano da un elettricista o da un riparatore di utensili elettrici per una sostituzione rapida ed economica. Sostituire sempre entrambe le spazzole di carbone contemporaneamente.

Nota: Ozito Industries non sarà responsabile per eventuali danni o lesioni causati dalla riparazione del trapano da parte di una persona non autorizzata o da un uso improprio del trapano.

DESCRIZIONE DEI SIMBOLI

V	Volt	Hz	Hertz
~	Corrente alternata	W	Watt
/min	Giri o reciprocazioni al minuto	no	Velocità a vuoto
/bpm	Frequenza di impatto	ø	Diametro
	Doppio isolamento		Marchio di conformità del regolatore
	Avvertimento

CURA DELL'AMBIENTE

Gli utensili elettrici non più utilizzabili non devono essere smaltiti con i rifiuti domestici, ma in modo ecologico. Si prega di riciclare dove esistono strutture. Verificare con l'autorità comunale locale per consigli sul riciclaggio.

Il riciclaggio degli imballaggi riduce la necessità di discariche e materie prime. Il riutilizzo di materiale riciclato diminuisce l'inquinamento nell'ambiente. Si prega di riciclare gli imballaggi dove esistono strutture. Verificare con l'autorità comunale locale per consigli sul riciclaggio.

RISOLUZIONE DEI PROBLEMI

Problema	Causa	Soluzione
Il trapano a percussione rotante non funziona	Nessuna alimentazione	assicurarsi che tutte le spine siano collegate e che la presa di corrente sia funzionante
	Selettori di modalità in posizione errata. La funzione scalpello non si attiverà se i selettori di modalità sono come mostrato di seguito	Fare riferimento alla sezione "Utilizzo del trapano a percussione" nel manuale.
La funzione martello non si attiva	È stato inserito troppo grasso	Inserire l'accessorio SDS+ e quindi impostare entrambe le modalità sulla funzione martello. Accendere il trapano, picchiettare saldamente l'accessorio su e giù su un pezzo di materiale di scarto per attivarlo.
	Le spazzole del motore si bloccano nei portaspazzole.	Pulire i portaspazzole. Rimuovere la polvere di carbone utilizzando aria compressa per soffiare via la polvere delle spazzole
Scintille eccessive visibili attraverso le prese d'aria	le spazzole di carbone si sono usurate	sostituire le spazzole di carbone secondo la sezione manutenzione.

PARTI DI RICAMBIO

Le parti di ricambio possono essere ordinate presso il banco ordini speciali del tuo Bunnings Warehouse locale.
Per ulteriori informazioni o per eventuali parti non elencate qui, visitare
www.ozito.com.au o contattare il servizio clienti Ozito:
Australia 1800 069 486
Nuova Zelanda 0508 069 486
E-mail: enquires@ozito.com.au
