Nitecore LR60 - Manuale della lanterna da campeggio + power bank

Caratteristiche

• Utilizza 9 LED ad alto CRI (CRI≥90, temperatura di colore: 4000-4500K) con un'emissione massima di 280 lumen
• Sistema integrato di gestione intelligente della carica e scarica USB per essere utilizzato come power bank portatile con una potenza massima di ingresso e uscita di 18W
• Porta di ingresso USB-C con ricarica rapida QC
• 3 livelli di luminosità e 2 modalità speciali disponibili
• Impostazioni multiple di direzione illuminabile disponibili
• Diffusore in PC altamente traslucido che consente una buona distribuzione di tutta la sorgente luminosa
• Un indicatore di alimentazione indica la carica residua della batteria (brevetto n. ZL201220057767.4)
• L'indicatore di alimentazione può visualizzare la tensione della batteria (±0,1V)
• Raccomandato per essere alimentato da 1-2 batterie Li-ion 21700 e compatibile con batterie 18650 e CR123
• Rilevamento automatico del livello della batteria e adozione automatica delle modalità di ricarica ottimali tra CC e CV
• Attiva le batterie eccessivamente scariche con circuiti di protezione
• Funzione di indicazione della posizione
• Il circuito a corrente costante altamente efficiente fornisce un'uscita stabile fino a 150 ore
• Base magnetica e gancio equipaggiati per ambienti multipli
• Corpo realizzato con materiali PC resistenti e ignifughi
• Grado di protezione IP66
• Resistente agli urti fino a 1 metro

Specifiche

Dimensioni: 129,3 mm×60,7 mm×31,2 mm (5,09"×2,39"×1,23")
Peso: 136 g (4,8 oz)

Accessori

Cavo di ricarica USB-C, O-ring di ricambio (per il diffusore), caricatore per batterie 18650/CR123 x 2

Opzioni batteria

Nota:

1. La funzione di uscita USB non è disponibile quando si utilizzano batterie CR123 e RCR123.
2. Le batterie NITECORE serie i 21700 non sono compatibili con l'LR60.
3. Si consiglia di utilizzare batterie 21700 con una lunghezza inferiore a 76 mm (2,99").

Dati tecnici

Utilizzo di 2 batterie 21700:

Nota: i dati dichiarati sono misurati utilizzando 2 batterie Li-ion 21700 (5.000 mAh) in condizioni di laboratorio quando tutte le direzioni illuminabili del prodotto sono accese.
I dati possono variare nell'uso reale a causa del diverso utilizzo della batteria o delle condizioni ambientali.

Utilizzo di 2 batterie 18650:

Nota: i dati dichiarati sono misurati utilizzando 2 batterie Li-ion 18650 (3.500 mAh) in condizioni di laboratorio quando tutte le direzioni illuminabili del prodotto sono accese.
I dati possono variare nell'uso reale a causa del diverso utilizzo della batteria o delle condizioni ambientali.

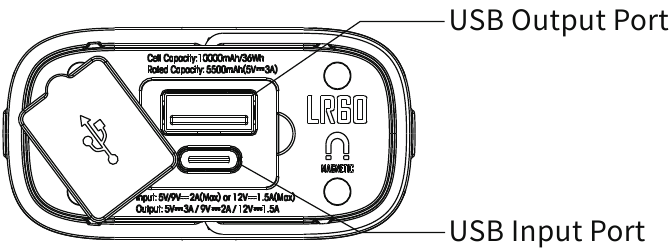

Funzione di ricarica

Utilizzo come lanterna da campeggio

Installazione della batteria

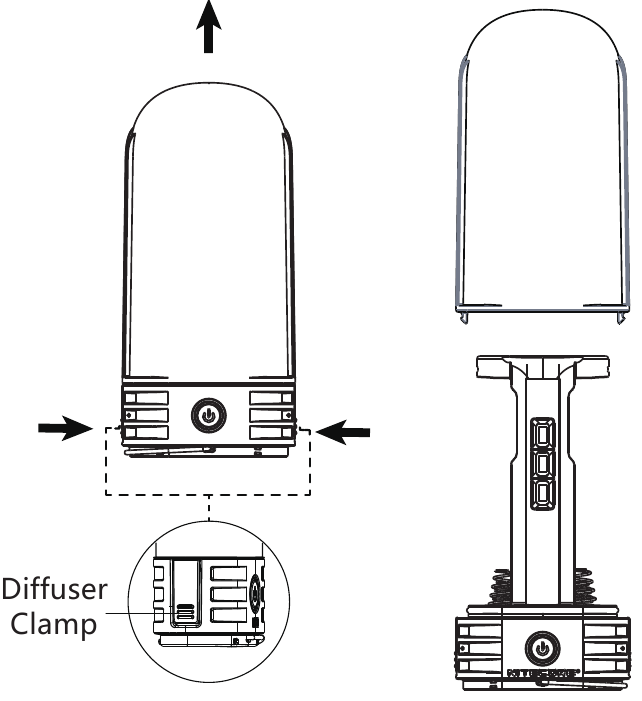

1. Come illustrato, premere e tenere premuti entrambi i morsetti del diffusore situati su entrambi i lati dell'LR60 e tirare verso l'alto per rimuovere il diffusore.

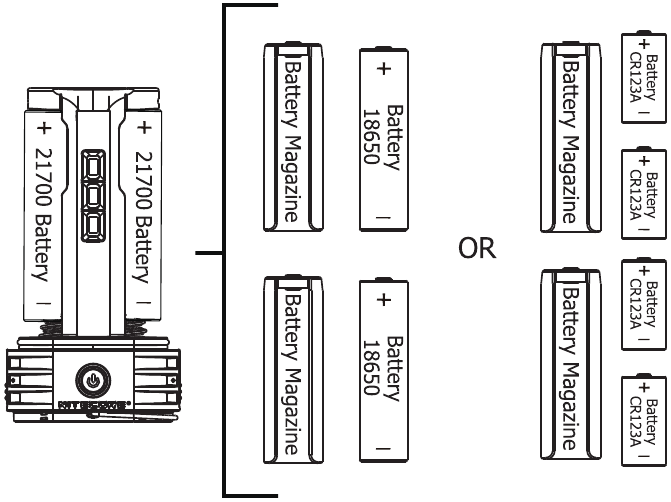

2. Inserire le batterie secondo i segni di polarità sugli slot. (L'LR60 può anche essere alimentato con 1 batteria 21700/18650 o 2 batterie CR123/RCR123, ma con un'autonomia inferiore.)

3. Rimetti a posto il diffusore finché non si sente un clic per indicare che il diffusore è completamente bloccato.

Avvertenze:

1. L'LR60 è limitato alla ricarica di batterie ricaricabili Li-ion 21700 con parte superiore a bottone o 18650 solo nei caricatori per batterie.
2. NON mischiare batterie di diversi tipi, livelli di potenza, marche o modelli.

Doppi pulsanti di alimentazione

L'LR60 è dotato di doppi pulsanti di alimentazione situati su entrambi i lati della base che svolgono le stesse funzioni.

Accensione/Spegnimento

Accensione: quando la luce è spenta, premere e tenere premuti entrambi i pulsanti finché non si accede al livello LOW (BASSO).
Spegnimento: quando la luce è accesa, premere brevemente entrambi i pulsanti per spegnerla.

Livelli di luminosità

Quando la luce è accesa, premere brevemente uno dei due pulsanti per scorrere i seguenti livelli di luminosità: MID (MEDIO) – HIGH (ALTO) – LOW (BASSO).

Impostazioni della direzione illuminabile

L'LR60 ha 3 direzioni illuminabili disponibili (in alto e su entrambi i lati) per diverse esigenze a seconda dell'ambiente circostante. Quando la luce è accesa, tenere premuto uno dei due pulsanti per scorrere le seguenti impostazioni di direzione: TOP (ALTO) – ONE SIDE (UN LATO) – TOP+ONE SIDE (ALTO+UN LATO) – ALL (TUTTO). Rilasciare per selezionare l'impostazione della direzione corrente. (Questa funzione ha una memoria di modalità. Quando viene riattivata, l'LR60 accederà automaticamente al livello LOW (BASSO) dell'impostazione della direzione memorizzata in precedenza.)

Modalità speciali (BEACON/SOS)

Quando la luce è spenta, premere e tenere premuti entrambi i pulsanti per scorrere le seguenti modalità: LOW (BASSO) – BEACON – SOS. Rilasciare per selezionare la modalità corrente. Lo spegnimento della luce uscirà dalle modalità speciali.

Indicazione della posizione

L'LR60 è dotato dell'indicazione della posizione. Con questa funzione attivata, l'indicatore blu situato nella parte superiore del prodotto lampeggerà una volta ogni 2 secondi per indicare la posizione dell'LR60. Quando la luce è accesa, premere e tenere premuti entrambi i pulsanti per più di 2 secondi per spegnere la luce e accedere all'indicazione della posizione. Con 2 batterie Li-ion 21700, il tempo di standby è di circa 6 mesi con l'indicazione della posizione attivata e di circa 12 mesi con questa funzione disattivata. La riattivazione dell'LR60 disattiverà questa funzione.

Indicazione di alimentazione

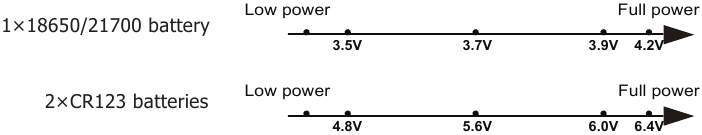

1. Quando la batteria è inserita, l'indicatore blu lampeggerà per mostrare la tensione della batteria (±0,1V). Ad esempio, quando la tensione della batteria è a 4,2 V, l'indicatore di alimentazione lampeggerà 4 volte seguito da una pausa di 1,5 secondi e altri 2 lampeggi. Tensioni diverse rappresentano i corrispondenti livelli di carica residua della batteria:

   Nota: questa funzione si applica solo alla prima batteria inserita 1 x 21700/18650 o 2 x CR123/RCR123. Quando si utilizzano 2 x CR123/RCR123 in serie, l'indicatore mostrerà la tensione media tra le due batterie.
2. Quando la luce è spenta, premere brevemente uno dei due pulsanti e l'indicatore di alimentazione lampeggerà per indicare la carica residua delle batterie:
   • Il lampeggio tre volte indica che la potenza è superiore al 50%.
   • Il lampeggio due volte indica che la potenza è inferiore al 50%.
   • Il lampeggio una volta indica che la potenza è inferiore al 10%.

Nota: le batterie devono essere sostituite o ricaricate quando l'uscita appare debole o il prodotto non risponde a causa della bassa potenza.

Utilizzo come power bank

Uscita USB

L'LR60 è dotato di uscita USB per caricare un dispositivo USB esterno come power bank.
Connessione a un dispositivo esterno: collegare l'LR60 a un dispositivo USB esterno tramite il cavo di ricarica USB attraverso la porta di uscita USB per avviare la ricarica. (Uscita: 5 V⎓3 A/9 V⎓2 A/12 V⎓1,5 A)
Indicazione di uscita: durante il processo di uscita, l'indicatore blu si accenderà costantemente.
Nota: la luce dell'LR60 si spegnerà automaticamente quando la potenza di uscita USB raggiunge un valore troppo alto con la luce accesa.

Ricarica USB

Connessione a una fonte di alimentazione: collegare l'LR60 a una fonte di alimentazione esterna (un adattatore USB, un power bank o altri dispositivi di ricarica USB) tramite il cavo di ricarica USB attraverso la porta di ingresso USB per avviare la ricarica. (Ingresso: 5 V⎓2 A/9 V⎓2 A/12 V⎓1,5 A)
Indicazione di ricarica: durante il processo di ricarica, l'indicatore blu lampeggerà lentamente. Al termine del processo di ricarica, l'indicatore blu si accenderà costantemente. Il tempo di ricarica per 2 batterie Li-ion 21700 (5.000 mAh) con ricarica rapida è di circa 4,5 ore.
Nota: la luce dell'LR60 è ancora in grado di accendersi durante il processo di ingresso USB. (Livello HIGH (ALTO) escluso)

Attivazione della batteria Li-ion eccessivamente scarica

L'LR60 è in grado di attivare le batterie Li-ion eccessivamente scariche con un circuito di protezione. Dopo l'inserimento della batteria, l'LR60 testerà e attiverà le batterie quando necessario.

Avvertenze

1.
   Possibile radiazione pericolosa! Non guardare la luce! Potrebbe essere pericoloso per gli occhi.
2. Il prodotto contiene forti componenti magnetici. NON avvicinarlo a oggetti che tendono a subire interferenze magnetiche.
3. Assicurarsi che la/le batteria/e sia/siano inserita/e secondo i segni di polarità negli slot della batteria. Il prodotto non funzionerà se la/le batteria/e è/sono inserita/e in modo errato.
4. Il prodotto è limitato alla ricarica di batterie ricaricabili Li-ion 21700 con parte superiore a bottone o 18650 solo nei caricatori per batterie. NON utilizzarlo con altri tipi di batterie in quanto ciò potrebbe provocare esplosioni, rotture o perdite della batteria, causando danni alla proprietà e/o lesioni personali.
5. È prevedibile un calore moderato da questo prodotto durante il processo di carica/scarica, il che è normale.
6. Si prega di NON caricare batterie Li-ion eccessivamente scariche non protette, altrimenti si verificheranno incendi o persino esplosioni della batteria.
7. NON smontare o modificare il dispositivo poiché ciò invaliderebbe la garanzia del prodotto e potrebbe danneggiare il prodotto.

Scarica manuale

Qui puoi scaricare la versione completa in PDF del manuale, può contenere ulteriori istruzioni di sicurezza, informazioni sulla garanzia, regole FCC, ecc.
